FPGA（2）-硬件电路

一、BANK的概念

在嵌入式中，可编程输入/输出单元简称I/O单元，是芯片与外界电路的接口部分，完成不同电气特性下对输入/输出信号的驱动与匹配要求。FPGA内的I/O按组分类，每组都能够独立地支持不同的I/O标准，其中不同的组中有不同的BANK。通过软件的灵活配置，可适配不同的电气标准与I/O物理特性，可以调整驱动电流的大小，可以改变上、下拉电阻。

为了便于管理和适应多种电器标准，FPGA的I/O被划分为若干个组（bank），每个BANK的接口标准由其接口电压VCCO决定，一个bank只能有一种VCCO，但不同bank的VCCO可以不同。只有相同电气标准的端口才能连接在一起，VCCO 电压相同是接口标准的基本条件。

FPGA中包含 HP、HR、HD-BANK，不同的BANK具有不同的作用。

• HP：High Performance
• HR：High Range
• HD：High Density

HP Bank应用于速度比较高的场景，比如DDR或者其他高速差分总线，但是由于其速率很高，该Bank的电压最高只能到达1.8V。

HR Bank示支持wider range of I/O standards，最高能够支持到3.3V的电压。

HD Bank应用于低速I/O的场景，最高速率限制在250M以内，最高电压也是支持到3.3V。

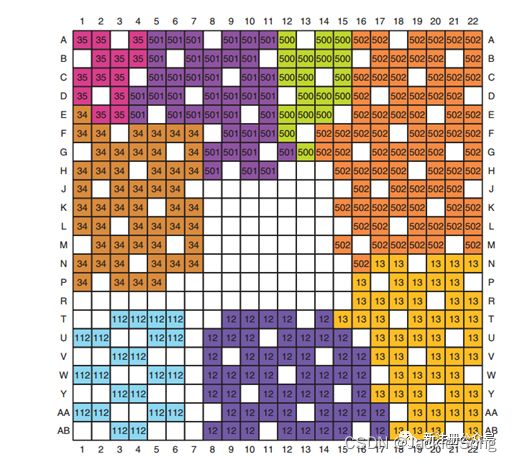

上图中，不同颜色代表不同的BANK。

二、串行接口与并行接口

串行接口是数据线一根线，通过串行协议传输数据。
并行接口是一个数据在多根数据线并行传输。
