单周期单级中断CPU

最新推荐文章于 2024-01-17 15:09:26 发布
最新推荐文章于 2024-01-17 15:09:26 发布
阅读量7.1k 收藏 105
点赞数 30
分类专栏： 硬件设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45710947/article/details/109302425
版权

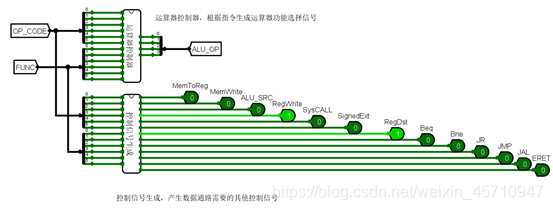

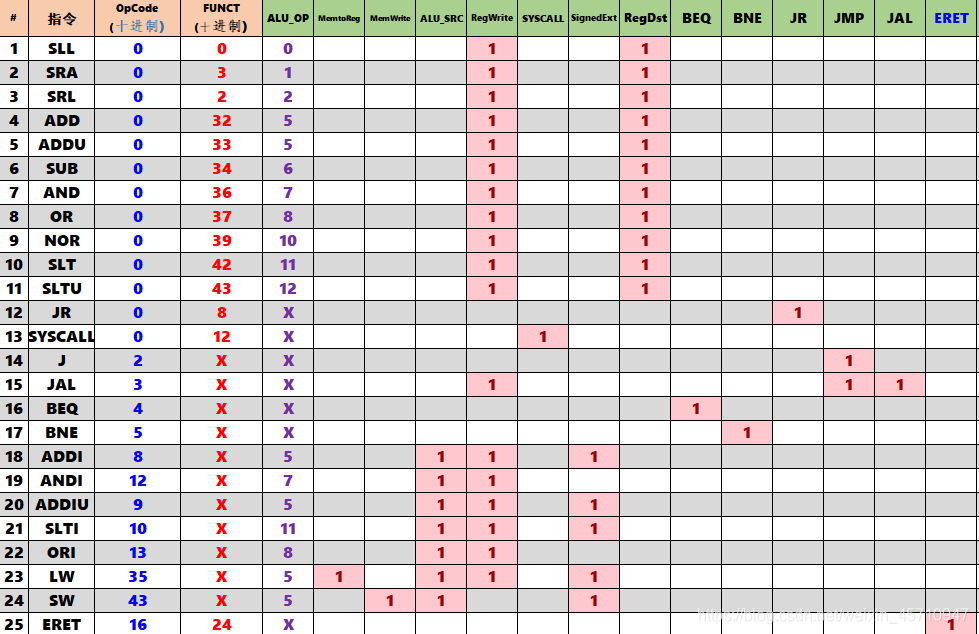

1.控制信号生成电路

在这里插入图片描述
在这里插入图片描述

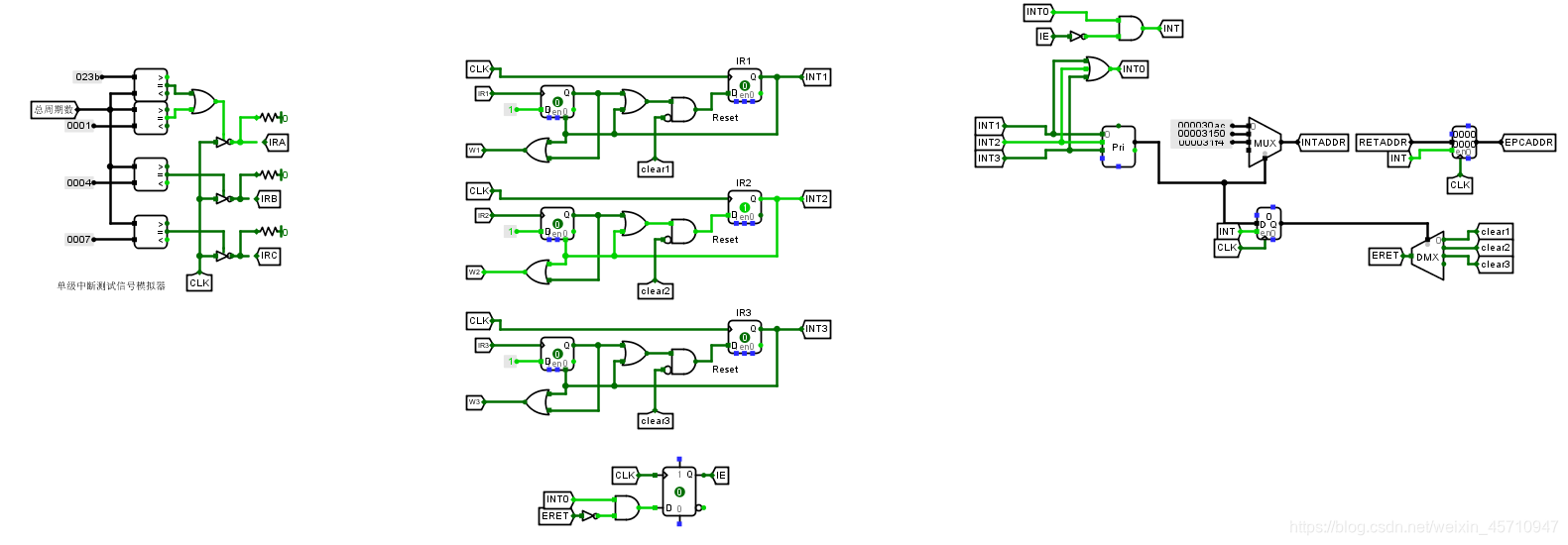

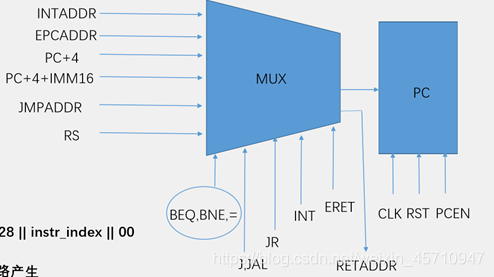

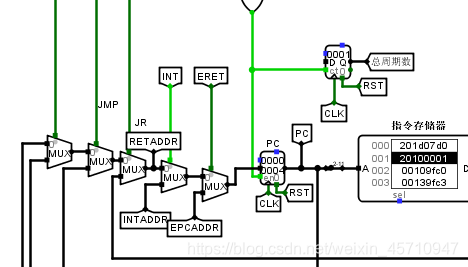

2.PC来源

在这里插入图片描述
在这里插入图片描述

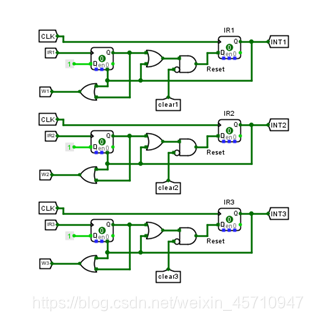

3. 中断控制电路

在这里插入图片描述

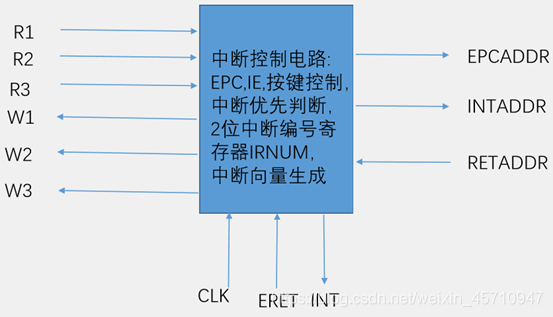

R1,R2,R3：来自于按键
W1,W2,W3:接指示灯
ERET：来自控制器电路产生
INT,EPCADDR,INTADDR:送 PC转移地址选择
RETADDR:来自PC转移地址选择

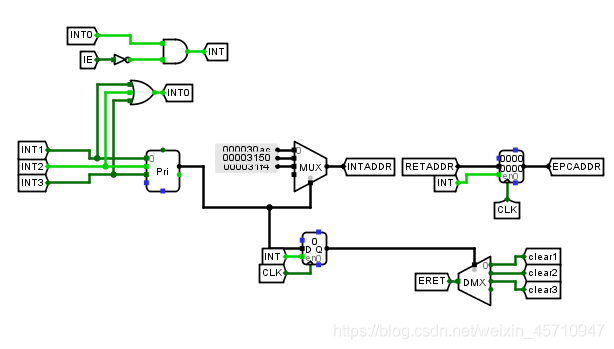

在这里插入图片描述
在这里插入图片描述

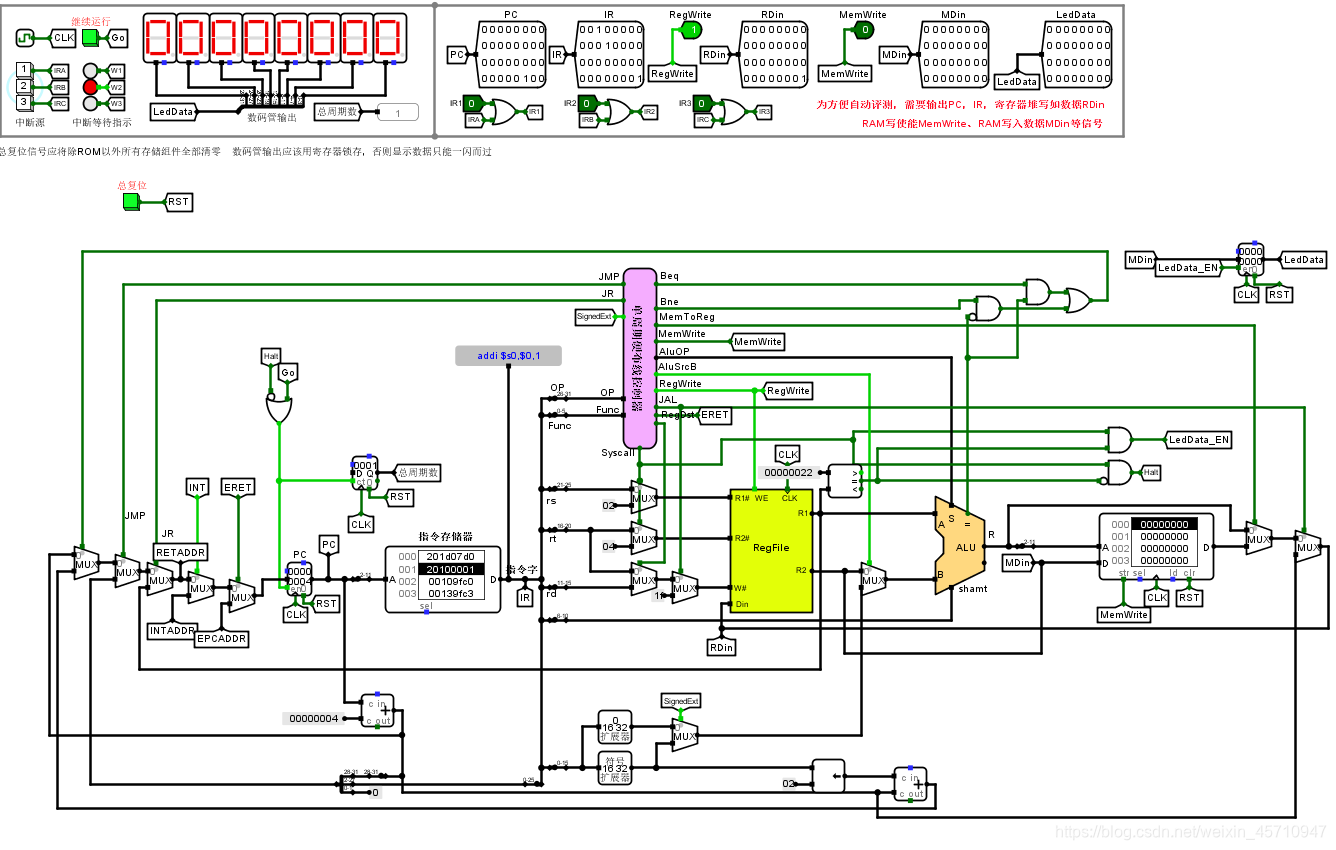

整体电路

在这里插入图片描述
在这里插入图片描述
