部分PCB作品

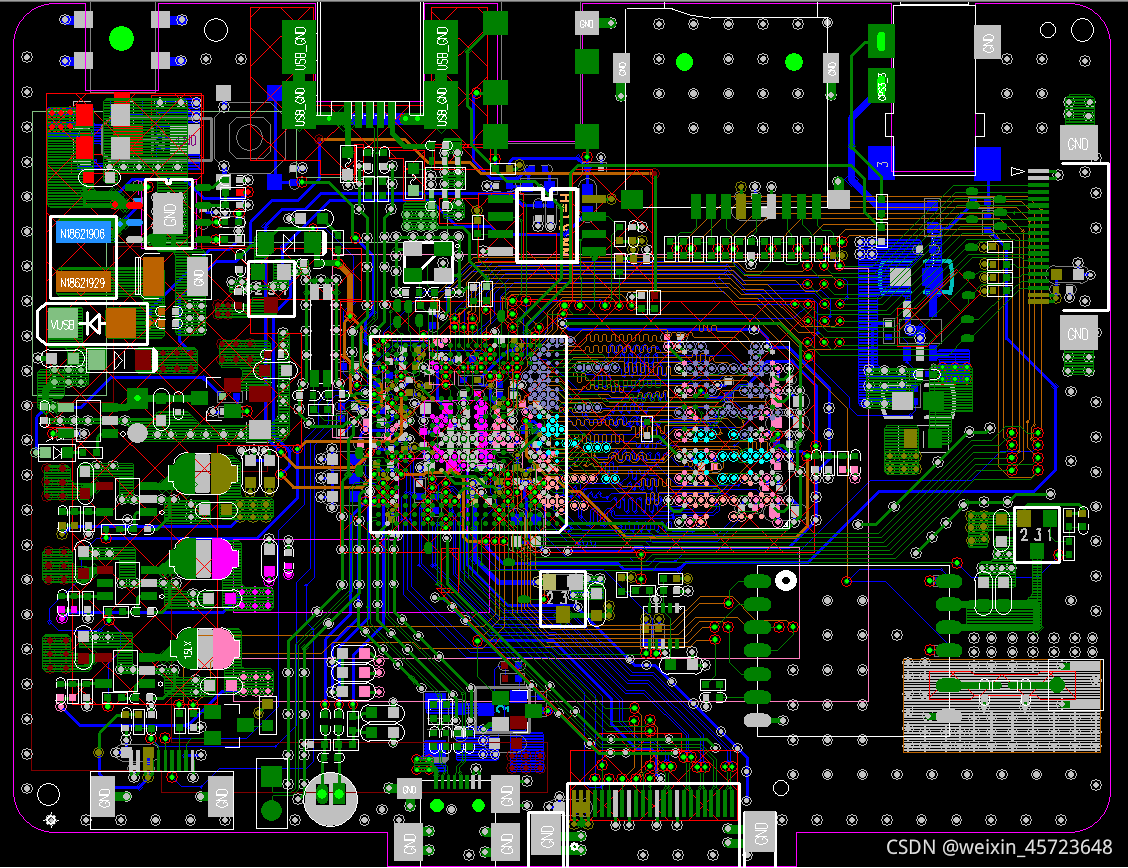

• 联咏_DV_NT96663（六层PCB）
• ​作品简介：运动DV是一种体积小巧、可拍摄视频以及照片、并且具备一定的防水、防摔、防尘的影像记录设备。

​

• 设计重点：USB、DDR3、WiFi模块

1、USB2.0：阻抗为90Ω，差分线宽线距为5/5mil，包地处理。

2、USB3.0：阻抗为100Ω，差分线宽线距为4/4mil，包地处理。

3、一片DDR3：

（1）数据线：同组同层；（DQ0-DQ7 ）+低位DQM信号+1对DQS差分信号=1组低8位数据线；（DQ8-DQ15）+高位DQM信号+1对DQS差分信号=1组高8位数据线；

（2）地址线：不要求同组同层。

（3）等长：数据线等长误差为25mil，地址线等长误差为50mil，差分线组内误差为5mil。导线与导线之间需要做到3W间距，两组数据线一起做等长，数据线的时钟差分和地址线的时钟差分线误差控制在200mil以内；数据线整组按照数据线的时钟差分控制误差，组内误差在25mil以内。

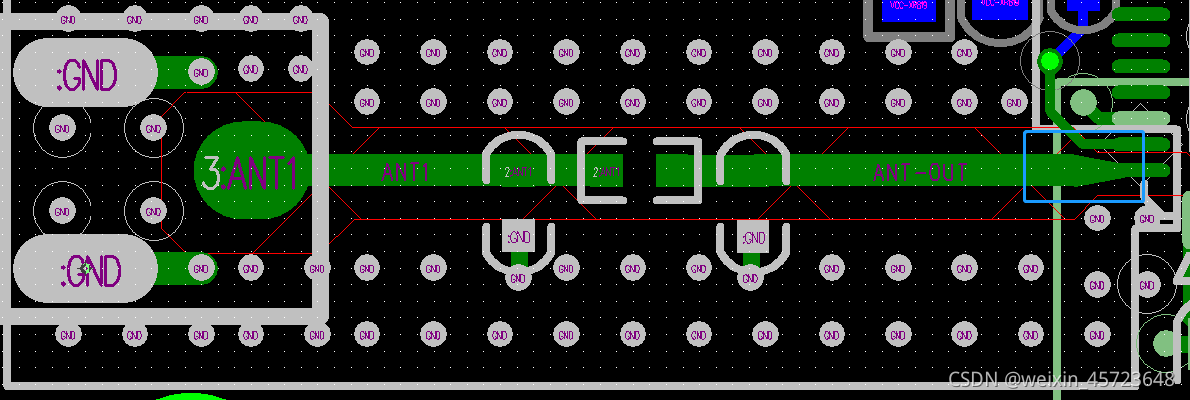

4、WiFi模块：（需要特别关注，做好抗干扰措施）

（1）天线一般采用“1”字布局（也可采用“L”型布局，但拐角处需拉一个圆弧）；

（2）走线和焊盘一样粗，若阻抗不符合要求，可用渐变线的方式来处理；

（3）在第一层和第二层画禁止区域，设置不覆铜；

（4）在第三层，天线走线的下方画一个地平面作为参考平面。

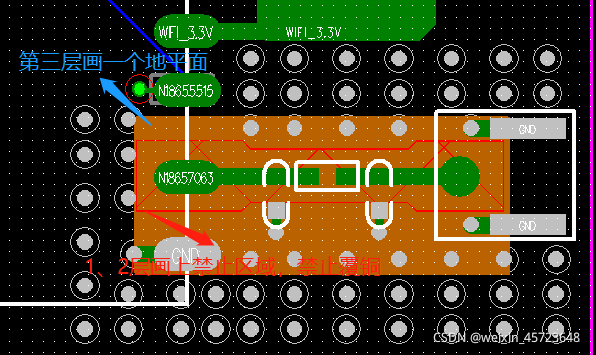

注意三点：

（1）走线宽度和电容或电阻焊盘一样宽（或很接近）；

（2）1、2层画禁止区域，禁止区域边沿距离中间走线15~20mil，可以画到焊盘边沿，如下图电容的GND焊盘；

（3）在第三层可以画一块实体铜（即铜箔，也可以画覆铜平面，即使第三层是完整的地平面，为了保险起见，也可以画一块地网络的铜箔）；

（4）可以在WiFi座子周围多打一些地过孔。

​

• 检查要点：

1. 检查板子连通性、安全间距；
2. 模块布局布线是否正确；
3. 差分线、晶振是否包地；
4. 底部不能走线或不能摆放器件的器件底部是否有导线（如晶振）；
5. 散热焊盘是否已打散热孔；
6. 平面是否跨分割；
7. 电源平面是否被太多过孔分隔出现瓶颈，导致通道过小；
8. 电源平面是否做内缩；
9. 是否已打缝边地过孔。

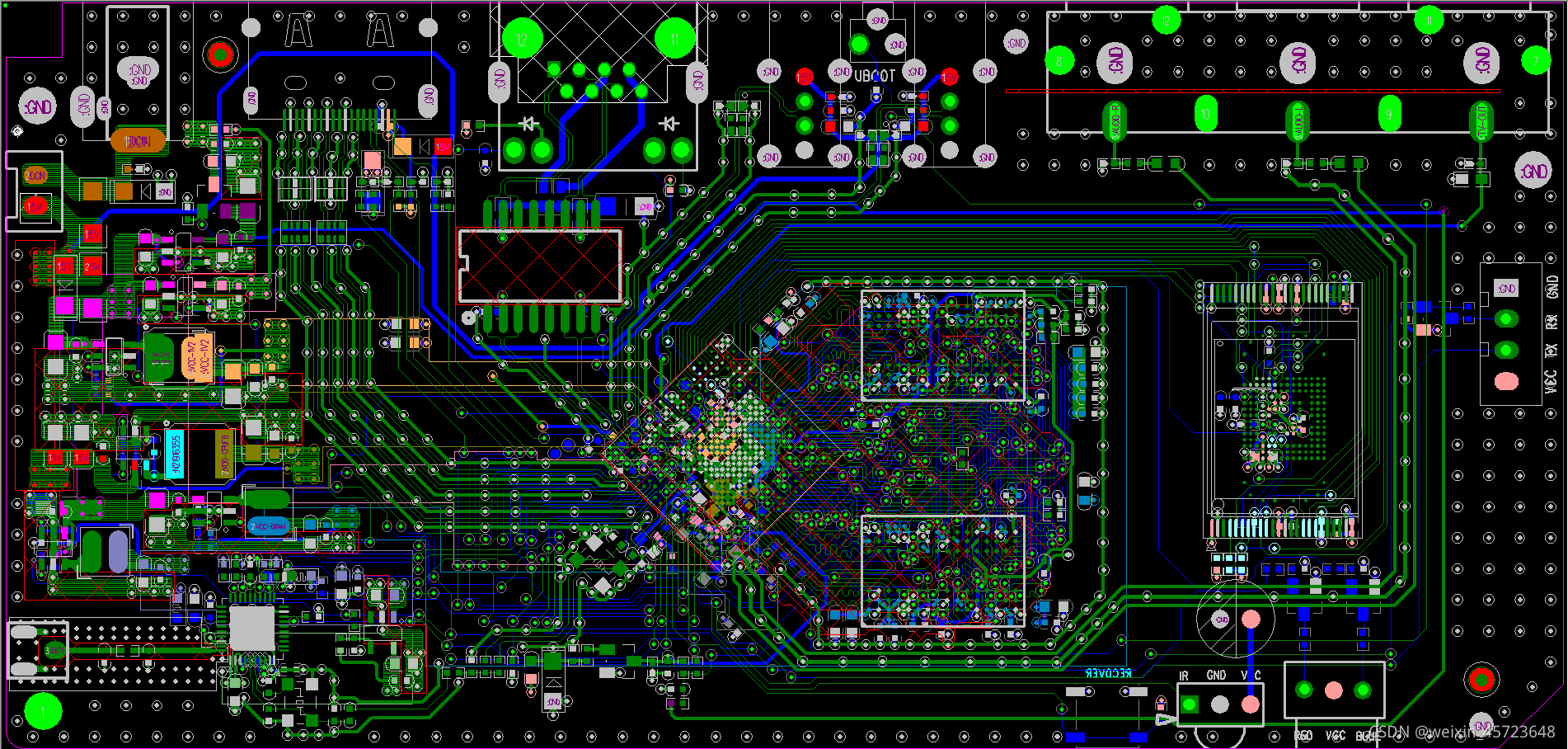

• 电视机盒子—全志_H3_TVBOX（四层PCB）

• 设计重点：WiFi、HDMI、以太网、USB2.0、音频、EMMC、FLASH、2片DDR3

1、WiFi：IC焊盘太小时，两种解决方法：

（1）线宽和IC焊盘一样宽；

（2）使用渐变线。

由于天线衰减比较快，所以优先使用渐变线（可用铜箔或导线画，任意角度）。（座子可多打一些孔，IC距离座子不要太远）

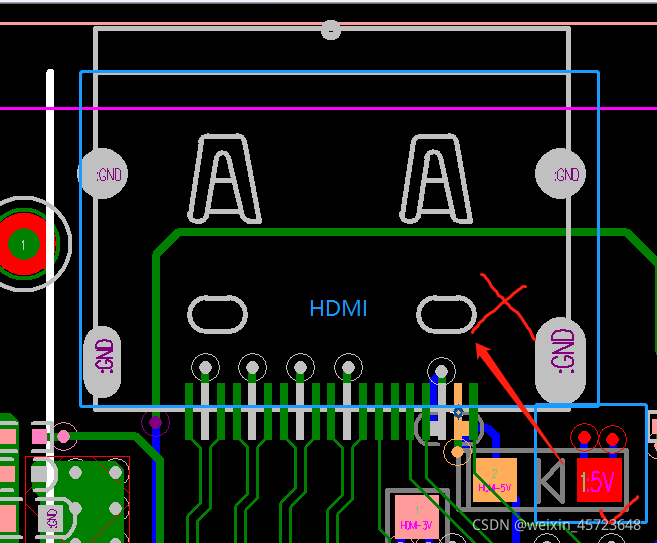

2、HDMI：

（1）4对差分，包地，空间不够时，每对差分线线距15mil以上；

（2）连线要线经过ESD器件再连接到其它器件；

（3）HDMI下要做静电防护，不放器件，不画平面：

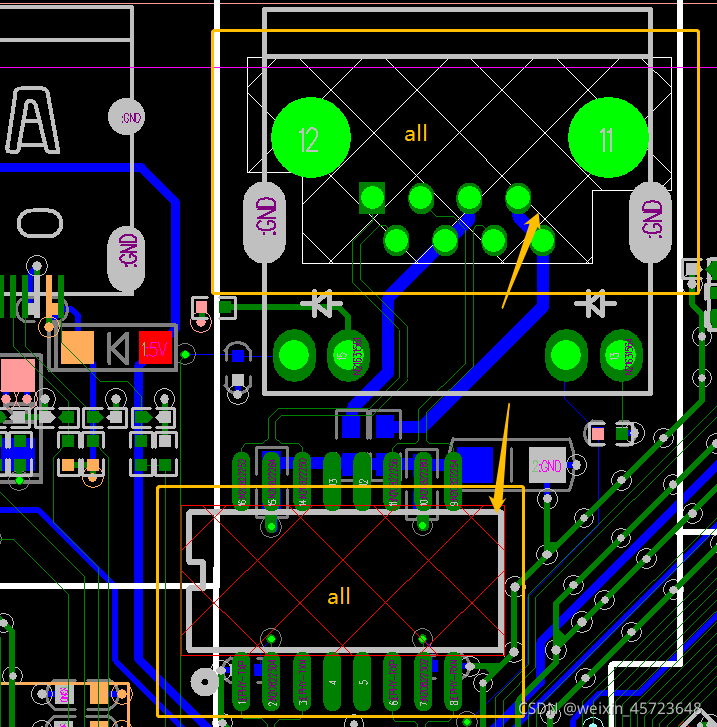

3、以太网：2对差差分，以太网的差分线是一个需要重点关注的点，要优先走顶层。

（1）一般情况下，以太网采用“1” 字布局：

（2）RJ45和变压器之间的距离尽可能的缩短，外壳地与DGND之间的桥接电容要靠近外壳地管脚放置，TX+、TX-和RX+、RX-走差分线，两组差分对之间的间距要>=4W，变压器下面所有层挖空；

（3）变压器其他信号线的线宽要>=20mil,变压器的外壳地和DGND的隔离距离最小为2mm。

（4）以太网挖空，所有导线都要加粗：

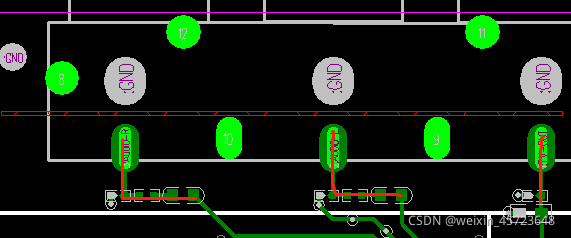

4、音频：“1”字布局或“L”型布局（线要加粗，10mil，左右声道用地线隔开）

5、两片DDR3：

（1）地址线互连用T点方式，从T点到CPU做等长，等长参考差分时钟线，线距3W以上，误差200mil；数据线参考DQS做等长，其中DQS参考差分时钟做等长，同组数据同层走线，组内线距3W，组间间距4W以上，误差25mil。

（2）等长只计算CPU 到DDR的导线长度，两个DDR互联的线的长度和地址线的长度不计入等长。

（3）做等长需要用到虚拟过孔。

• 工控板AM335X_MB（八层PCB）

设计重点：PMU电源、HDMI、以太网、USB、RS422、CAN/RS485、SD卡、LCD、一片DDR3。

1. PMU电源：注意分清电源输出引脚和检测引脚。
2. RS422、CAN/RS485：均有两对差分线，注意控制阻抗。
3. SD卡：电阻电容器件和SD卡放在同一层，需要做等长线，误差10mil。
4. LCD：需做等长，误差300mil。
5. 完成布局后，需要对电源平面和走线进行大致的规划，尽量减少导线跨分割的情况。
