对国产485芯片TP8485E数据手册的解读

1.作为一个电平转换芯片，能完成基本的功能任务：将单片机出来的TTL电平(一般高电平3.3V，低电平0V. )转换为485信号电平(差分电压A-B: 高电平+2~6V,低电平-2~6V)。

2.作为芯片要想正常工作，肯定需要供电。该芯片所需电压范围为3V~5.5V之间即可。驱动使能芯片时的工作典型电流在695uA，那么功耗就是3.3V*0.695mA=2.2935mW

3.芯片8脚的是SOIC8的封装，需要知道这8个脚是干嘛的。8脚为VCC和5脚为GND去掉了两个脚；2脚RE和3脚DE是芯片的使能引脚。有点奇怪为什么需要两个片选使能引脚，可能有一收一发两种情况，一个是发送器使能，一个是接收器使能。真值表如下：

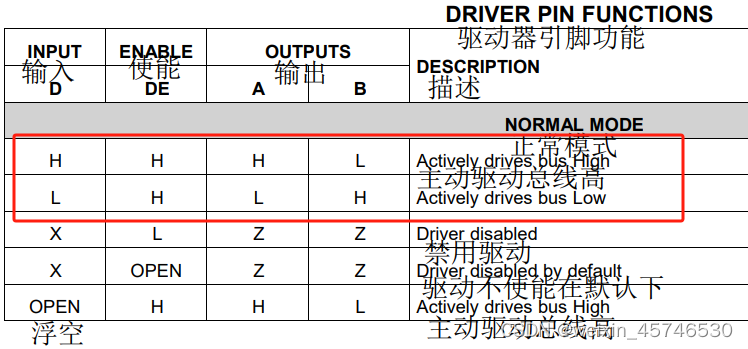

 当驱动器用，TTL电平转485信号电平的真值表

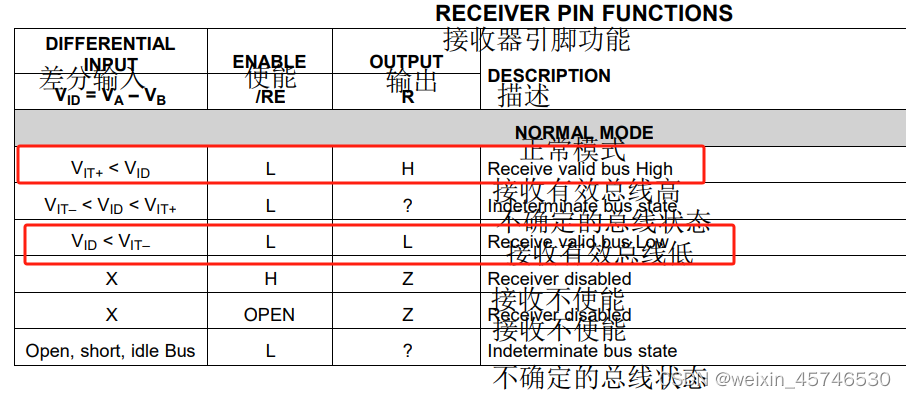

当接收器用，485信号电平转TTL电平的真值表

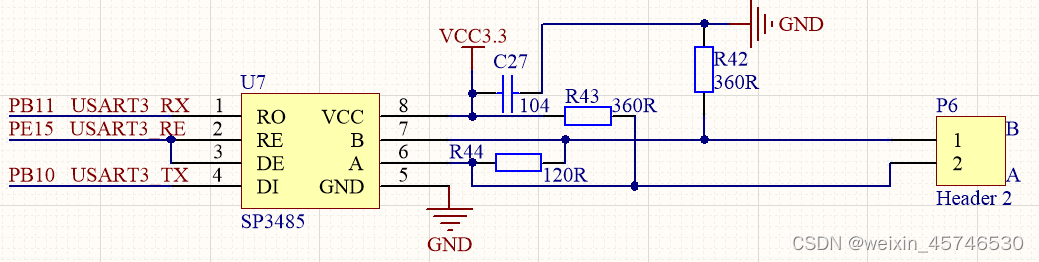

4.然后使用时为了芯片信号更稳定，一般在差分A、B两脚间加一个120Ω的电阻做阻抗匹配。典型连接如下：
