KICAD嘉立创下单详细步骤

本文介绍了PCB板制作的步骤,包括打开PCB文件、制造输出Gerbers和钻孔文件,然后将压缩后的文件通过嘉立创下单小助手上传。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

首先需要PCB板子,
*第一步打开PCB文件夹
在这里插入图片描述
这里需要注意一下:我们最好是用英文的输入法。
第二步 文件 —> 制造输出 —> Gerbers文件
在这里插入图片描述

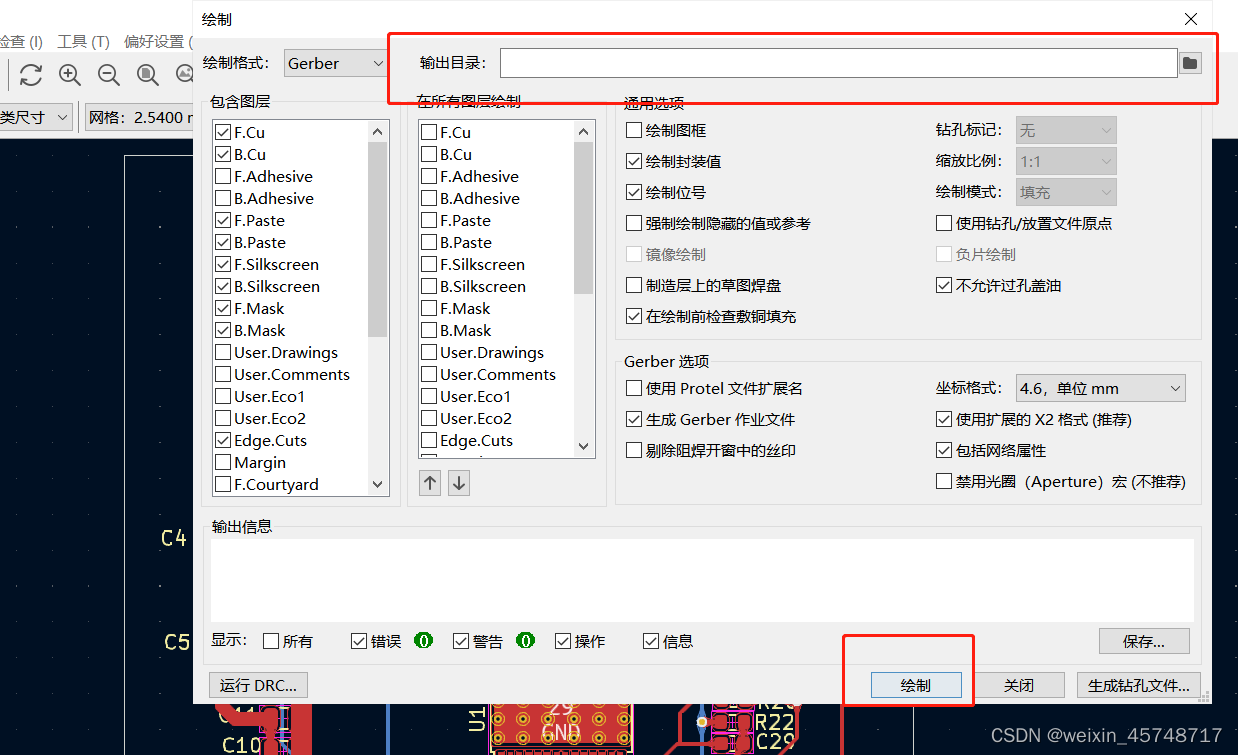

第三步 点击绘制
在这里插入图片描述
注意:输出文件的位置,找一个自己知道的位置。

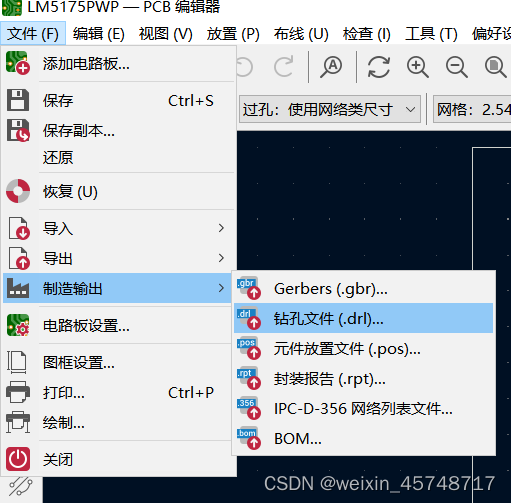

第四步 文件 —> 制造输出 —> 钻孔文件
在这里插入图片描述

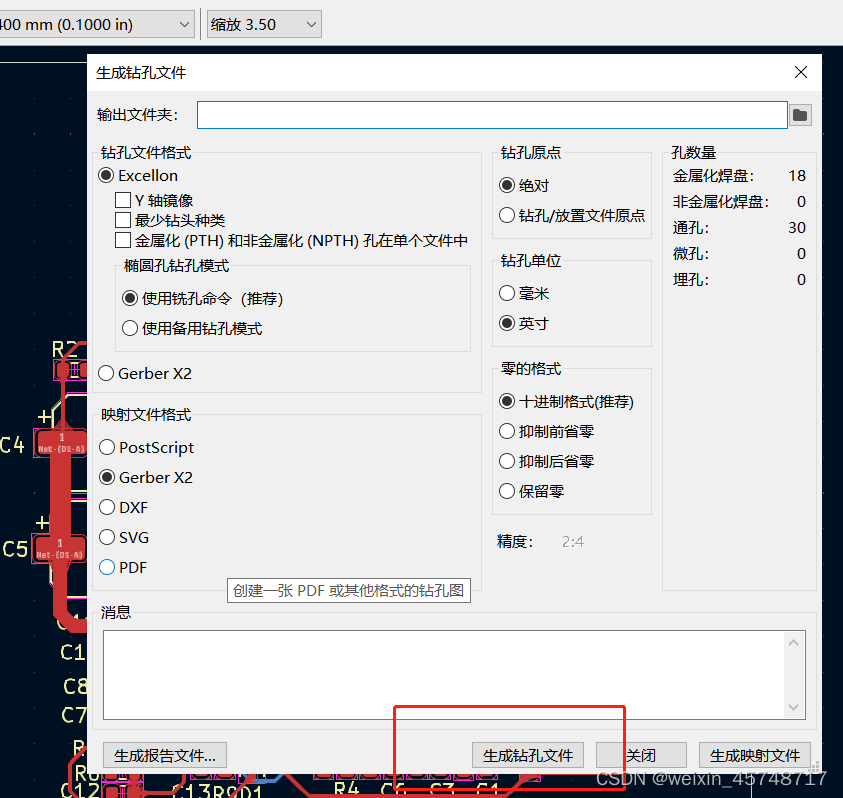

第五步 点击生成钻孔文件即可
在这里插入图片描述

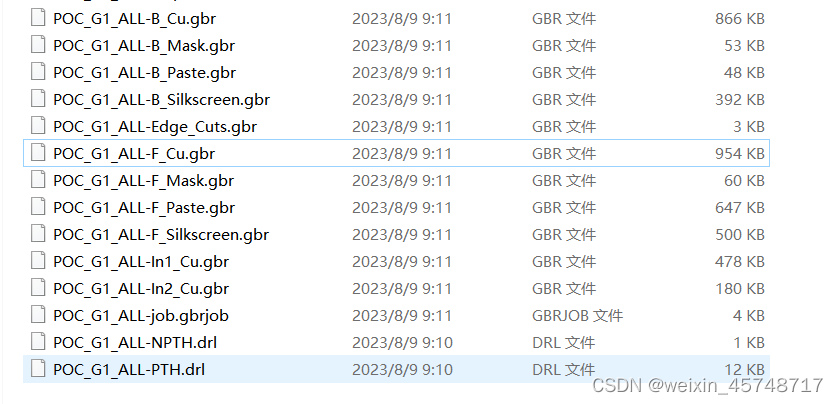

第六步 在输出文件的位置进行压缩
在这里插入图片描述
在嘉立创下单小助手上传PCB压缩。

### 如何从 Altium Designer 导出 Gerber 文件及其他加工文件 为了确保能够顺利导出所需的加工文件以便在平台上提交订,需遵循特定的设置流程。 #### 设置钻孔图层和丝印 打开PCB页面,在`drill drawing`层添加必要的丝印信息[^1]。这一步骤对于确保所有设计细节被正确记录至关重要。 #### 配置Gerber文件参数 进入菜栏中的`文件→制造输出→Gerber Files`选项来启动配置向导。在此过程中,选择合适的设置非常重要: - **位**应设为英寸; - **格式**采用2.5形式以提高兼容性和精度; 这些设定有助于生成符合行业标准的Gerber文件。 ```python # Python伪代码展示如何通过API调整上述设置(仅作示意) settings = { "unit": "inch", "format": "2_5" } apply_settings(settings) ``` #### 输出路径确认 默认情况下,Gerber文件会被保存到与当前项目相同的目录下名为“Project Outputs for XXX”的子文件夹内[^2]。因此,在执行导出操作之前,请先检查该位置是否为空或已准备好接收新数据。 完成以上步骤后即可获得完整的加工所需文件集,包括但不限于Gerber文件、钻孔文件等。 --- 接下来是在平台上下的具体方法: 访问官方网站并登录账户。上传准备好的Gerber及相关文件至指定区域。填写必要信息如板层数量、尺寸规格以及数量需求等内容之后提交订等待审核处理。
