从V1到V4,让你读懂YOLO原理

YOLO概述

YOLO是You Only Look Once的缩写。它是一种使用深卷积神经网络学习的特征来检测物体的目标检测器。
物体检测的两个步骤可以概括为:

  1. 检测目标位置(生成矩形框)
  2. 对目标物体进行分类

物体检测主流的算法框架大致分为one-stage与two-stage。two-stage算法代表有R-CNN系列,one-stage算法代表有Yolo系列。按笔者理解,two-stage算法将步骤一与步骤二分开执行,输入图像先经过候选框生成网络(例如faster rcnn中的RPN网络),再经过分类网络;one-stage算法将步骤一与步骤二同时执行,输入图像只经过一个网络,生成的结果中同时包含位置与类别信息。two-stage与one-stage相比,精度高,但是计算量更大,所以运算较慢。

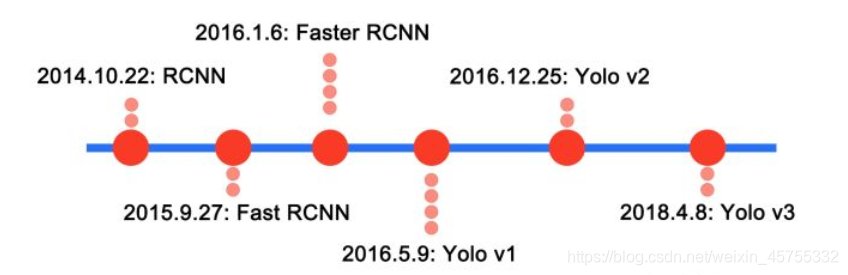

模型时间轴

在这里插入图片描述
可见,Yolo系列发表日期全部在Faster RCNN之后,Faster RCNN算法的精度是state-of-the-art(最先进)级别的,Yolo算法的精度没有超越Faster RCNN,而是在速度与精度之间进行权衡。Yolo v3在改进多次之后,既有一定的精度,也保持了较高的运行速度。在很多边缘计算、实时性要求较高的任务中,Yolo v3备受青睐。在RCNN算法日益成熟之后,Yolo算法却能横空出世,离不开其高性能和使用回归思想做物体检测的两个特点。
YOLO有以下特点:
4. Yolo很快,因为用回归的方法,并且不用复杂的框架。
5. Yolo会基于整张图片信息进行预测,而其他滑窗式的检测框架,只能基于局部图片信息进行推理。
6. Yolo学到的图片特征更为通用。

YOLOv1

原理

YOLOv1用回归的方法去做目标检测,执行速度快,达到非常高效的检测。YOLOv1的基本思想是把一副图片,首先reshape成 448 ∗ 448 448*448 448448大小(由于网络中使用了全连接层,所以图片的尺寸需固定大小输入到CNN中),然后将划分成SxS个单元格,以每个格子所在位置和对应内容为基础,来预测。

如图,先将图片划分成 s ∗ s s*s ss(本图是 7 ∗ 7 7*7 77)个栅格,每个栅格负责检测中心落在该栅格中的物体。每一个栅格预测B( B表示每个单元可以预测的边界框的数量本图是两个)个bounding boxes(边界),以及这些bounding boxes的confidence scores(置信度,如果里面没有预测物体,得分就是0)。
YOLO对每个bounding box有5个预测:x, y, w, h,和 confidence。坐标x,y代表了预测的bounding box的中心与栅格边界的相对值。 坐标w,h代表了预测的bounding box的width、height相对于整幅图像width,height的比例。 confidence就是预测的bounding box和ground truth box的IOU值(两个矩形交集的面积/两个矩形的并集面积 在[0,1]之间)。 每一个栅格还要预测C(总标记类别,原题有20个)个conditional class probability(条件类别概率)。

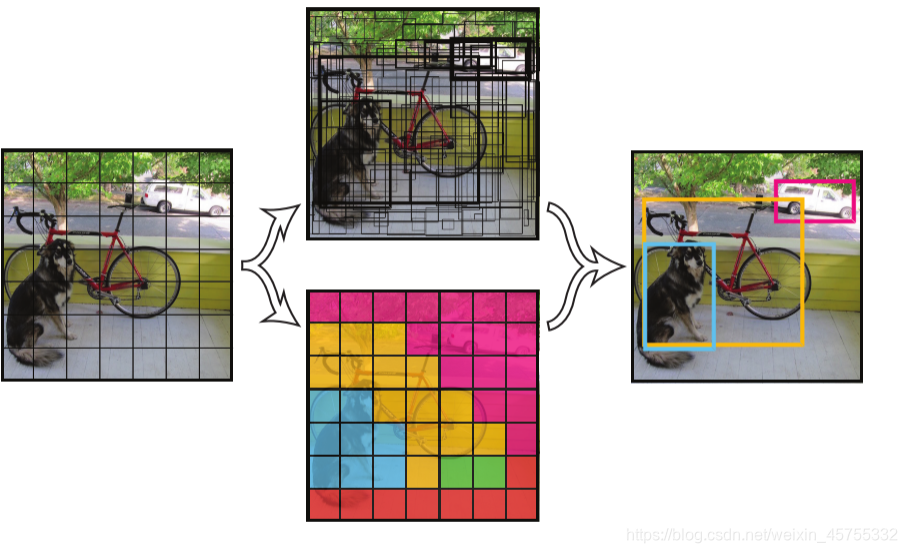

Fig2 YOLO将检测模型化为回归问题。 它将图像划分为S×S网格,并且每个网格单元预测B个边界框,对这些框的置信度以及C类概率。 这些预测值被编码为S×S×(B * 5 + C) 张量。( 7 ∗ 7 ∗ ( 2 ∗ 5 + 20 ) 7*7*(2*5+20) 7725+20

在这里插入图片描述

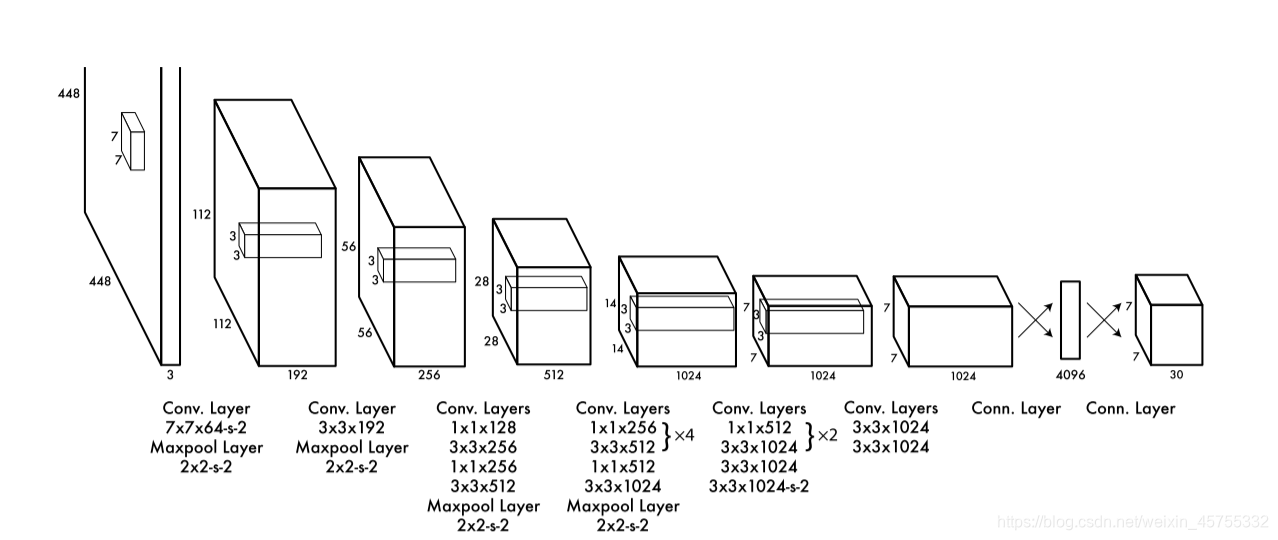

网络结构

在这里插入图片描述
输入图像大小为 448 ∗ 448 448*448 448448,经过若干个卷积层与池化层,变为 7 ∗ 7 ∗ 1024 7*7*1024 771024张量,最后经过两层全连接层,输出张量维度为7730,这就是Yolo v1的整个神经网络结构,和一般的卷积物体分类网络没有太多区别,最大的不同就是:分类网络最后的全连接层,一般连接于一个一维向量,向量的不同位代表不同类别,而这里的输出向量是一个三维的张量 ( 7 ∗ 7 ∗ 30 ) (7*7*30) 7730。上图中Yolo的backbone网络结构,受启发于GoogLeNet,也是v2、v3中Darknet的先锋。本质上来说没有什么特别,没有使用BN层,用了一层Dropout。除了最后一层的输出使用了线性激活函数,其他层全部使用Leaky Relu激活函数。网络结构没有特别的东西,不再赘述。

损失函数

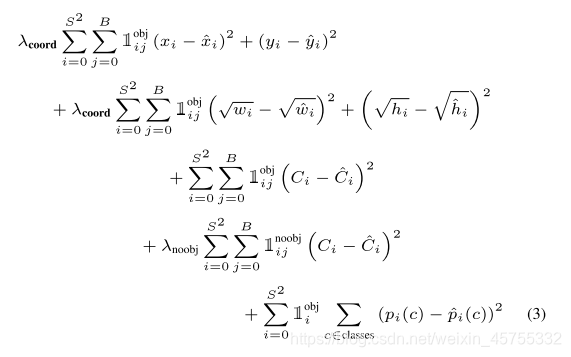

神经网络结构确定之后,训练效果好坏,由Loss函数和优化器决定。Yolo v1使用普通的梯度下降法作为优化器。Yolo v1使用的Loss函数(现在也看不懂就不说了)在这里插入图片描述

  • YOLOv1对位置误差,confidence误差,分类误差均使用了均方差作为损失函数。
  • 三部分误差损失(位置误差,confidence误差,分类误差),在损失函数中所占权重不一样,位置误差权重系数最大,为5。
  • 由于一副图片中没有目标的网格占大多数,有目标的网格占少数,所以损失函数中对没有目标的网格中预测的bbox(bounding box)的confidence误差给予小的权重系数,为0.5。
  • 有目标的网格中预测的bbox的confidence损失和分类损失,权重系数正常为1。
  • 由于相同的位置误差对大目标和小目标的影响是不同的,相同的偏差对于小目标来说影响要比大目标大,故作者选择将预测的bbox的w,h先取其平方根,再求均方差损失。
  • 一个网格预测2个bbox,在计算损失函数的时候,只取与ground truth box中IoU大的那个预测框来计算损失。
  • 分类误差,只有当单元格中含有目标时才计算,没有目标的单元格的分类误差不计算在内。

激活函数

  • 最后一层全连接层用线性激活函数
  • 其余层采用leak RELU

YOLOv1的缺陷

  • 每个单元格只预测2个bbox,然后每个单元格最后只取与gt_bbox的IOU高的那个最为最后的检测框,也只是说每个单元格最多只预测一个目标,若单个单元格有多个目标时,只能检测出其他的一个,导致小目标漏检,因此YOLOv1对小目标检测效果不好。
  • 虽然YOLOv1中损失函数中位置误差,对预测的w,h取平方根处理再求均方差,来缓解相同位置误差对大目标,小目标影响不同的弊端,但是作用甚微,没有根本解决问题对于小物体。小的目标的 置信度误差也会对网络优化过程造成很大的影响,从而降低了物体检测的定位准确性。
  • 由于输出层为全连接层,因此在检测时,YOLO 训练模型只支持与训练图像相同的输入分辨率的图片。

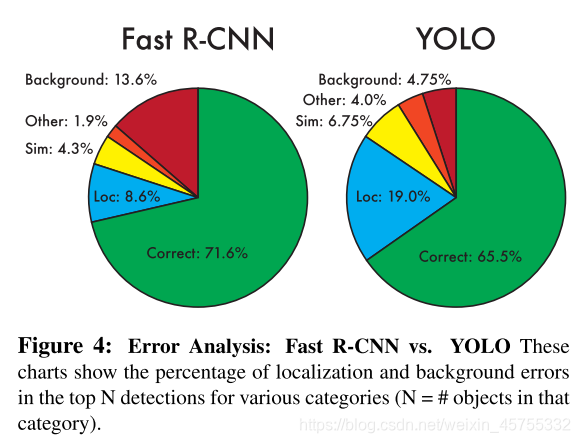

  • YOLO对背景内容的误判率(4.75%)比Fast RCNN的误判率(13.6%)低很多。但是YOLO的定位准确率(Localization)较差,占总误差比例的19.0%,而Fast RCNN仅为8.6%。
    在这里插入图片描述

YOLOv2

与最先进的检测系统相比,YOLO有很多缺点。YOLO与Fast R-CNN的误差分析表明,YOLO的定位误差相当大。此外,与基于区域建议的方法相比,YOLO的召回率相对较低。因此,我们的重点是提高召回和定位,同时保持分类的准确性。
YOLOv2相对v1版本,在继续保持处理速度的基础上,从预测更准确(Better),速度更快(Faster),识别对象更多(Stronger)这三个方面进行了改进。其中识别更多对象也就是扩展到能够检测9000种不同对象,称之为YOLO9000。

Better

Batch Normalization(批归一化)

归一化就是把数据弄到均值为0 方差为1的
批归一化有助于解决反向传播过程中的梯度消失和梯度爆炸问题,降低对一些超参数(比如学习率、网络参数的大小范围、激活函数的选择)的敏感性,并且每个batch分别进行归一化的时候,起到了一定的正则化效果,从而能够获得更好的收敛速度和收敛效果。
检测系列的网络结构中,BN逐渐变成了标配。在Yolo的每个卷积层中加入BN之后,mAP(Mean Average Precision,即 平均AP( Average Precision平均精确度)值 )提升了2.4,并且去除了Dropout。

High Resolution Classifier. 高分辨率的分类器。

目前大部分的检测模型都会出现在ImageNet分类数据集上预训练模型的主体部分(CNN特征提取器),由于历史原因,ImageNet分类模型基本采用大小为&224224&的图片作为输入,分辨率相对较低,不利于检测模型。所以YOLOv1在采用 &224224&分类模型预训练后,将分辨率增加至 [公式] ,并使用这个高分辨率在检测数据集上微调。但是直接切换分辨率,检测模型可能难以快速适应高分辨率。所以YOLOv2增加了在ImageNet数据集上使用 & 448*448&输入来finetune分类网络这一中间过程(10 epochs),这可以使得模型在检测数据集上finetune之前已经适用高分辨率输入。使用高分辨率分类器后,YOLOv2的mAP提升了3.7。

Anchor Boxes 采用先验框

借鉴Faster RCNN的做法,YOLO2也尝试采用先验框(anchor)。在每个grid预先设定一组不同大小和宽高比的边框,来覆盖整个图像的不同位置和多种尺度,这些先验框作为预定义的候选区在神经网络中将检测其中是否存在对象,以及微调边框的位置。
同时YOLO2移除了全连接层。另外去掉了一个池化层,使网络卷积层输出具有更高的分辨率。

Dimension Clusters

在Faster R-CNN和SSD中,先验框的维度(长和宽)都是手动设定的,带有一定的主观性。如果选取的先验框维度比较合适,那么模型更容易学习,从而做出更好的预测。因此,YOLOv2采用k-means聚类方法对训练集中的边界框做了聚类分析。因为设置先验框的主要目的是为了使得预测框与ground truth的IOU更好,所以聚类分析时选用box与聚类中心box之间的IOU值作为距离指标: d = 1 − I O U d=1-IOU d=1IOU

New Network:Darknet-19

YOLOv2采用了一个新的基础模型(特征提取器),称为Darknet-19,包括19个卷积层和5个maxpooling层,如图4所示。Darknet-19与VGG16模型设计原则是一致的,主要采用33卷积,采用22的maxpooling层之后,特征图维度降低2倍,而同时将特征图的channles增加两倍。与NIN(Network in Network)类似,Darknet-19最终采用global avgpooling做预测,并且在33卷积之间使用11卷积来压缩特征图channles以降低模型计算量和参数。Darknet-19每个卷积层后面同样使用了batch norm层以加快收敛速度,降低模型过拟合。在ImageNet分类数据集上,Darknet-19的top-1准确度为72.9%,top-5准确度为91.2%,但是模型参数相对小一些。使用Darknet-19之后,YOLOv2的mAP值没有显著提升,但是计算量却可以减少约33%。### Direct location prediction约束预测边框的位置
借鉴于Faster RCNN的先验框方法,在训练的早期阶段,其位置预测容易不稳定。。按照之前YOLO的方法,网络不会预测偏移量,而是根据YOLO中的网格单元的位置来预测坐标,这就让Ground Truth的值介于0到1之间。

在这里插入图片描述

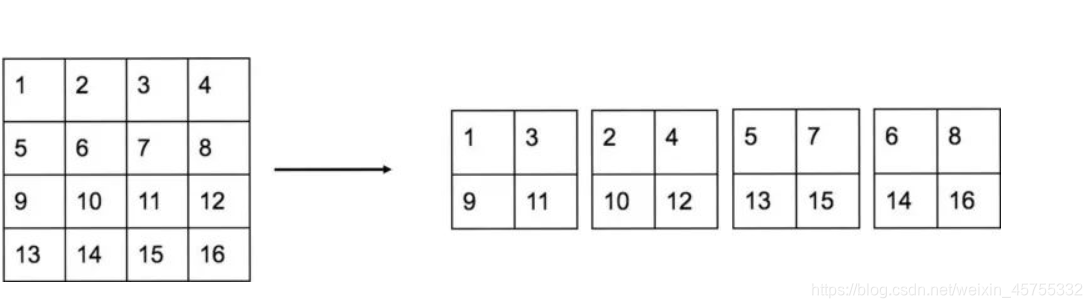

passthrough层实例

作者在后期的实现中借鉴了ResNet网络,不是直接对高分辨特征图处理,而是增加了一个中间卷积层,先采用64个11卷积核进行卷积,然后再进行passthrough处理,这样2626512的特征图得到1313*256的特征图。这算是实现上的一个小细节。使用Fine-Grained Features之后YOLOv2的性能有1%的提升。
在这里插入图片描述

Multi-Scale Training

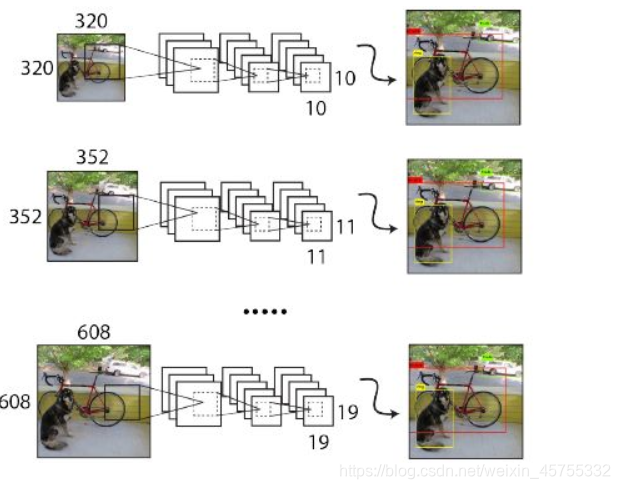

由于YOLOv2模型中只有卷积层和池化层,所以YOLOv2的输入可以不限于416416大小的图片。为了增强模型的鲁棒性,YOLOv2采用了多尺度输入训练策略,具体来说就是在训练过程中每间隔一定的迭代之后改变模型的输入图片大小。由于YOLOv2的下采样总步长为32,输入图片大小选择一系列为32倍数的值。输入图片最小为320320,此时对应的特征图大小为1010(不是奇数了,确实有点尴尬),而输入图片最大为608608,对应的特征图大小为19*19,在训练过程,每隔10个迭代随机选择一种输入图片大小,然后只需要修改对最后检测层的处理就可以重新训练。
在这里插入图片描述

Stronger

Joint classification and detection联合分类与检测

如之前所说,物体分类,是对整张图片打标签,比如这张图片中含有人,另一张图片中的物体为狗;而物体检测不仅对物体的类别进行预测,同时需要框出物体在图片中的位置。物体分类的数据集,最著名的ImageNet,物体类别有上万个,而物体检测数据集,例如coco,只有80个类别,因为物体检测、分割的打标签成本比物体分类打标签成本要高很多。所以在这里,作者提出了分类、检测训练集联合训练的方案。
联合训练方法思路简单清晰,Yolo v2中物体矩形框生成,不依赖于物理类别预测,二者同时独立进行。当输入是检测数据集时,标注信息有类别、有位置,那么对整个loss函数计算loss,进行反向传播;当输入图片只包含分类信息时,loss函数只计算分类loss,其余部分loss为零。当然,一般的训练策略为,先在检测数据集上训练一定的epoch,待预测框的loss基本稳定后,再联合分类数据集、检测数据集进行交替训练,同时为了分类、检测数据量平衡,作者对coco数据集进行了上采样,使得coco数据总数和ImageNet大致相同。
联合分类与检测数据集,这里不同于将网络的backbone在ImageNet上进行预训练,预训练只能提高卷积核的鲁棒性,而分类检测数据集联合,可以扩充识别物体种类。例如,在检测物体数据集中,有类别人,当网络有了一定的找出人的位置的能力后,可以通过分类数据集,添加细分类别:男人、女人、小孩、成人、运动员等等。这里会遇到一个问题,类别之间并不一定是互斥关系,可能是包含(例如人与男人)、相交(运动员与男人),那么在网络中,该怎么对类别进行预测和训练呢?

Dataset combination with WordTree

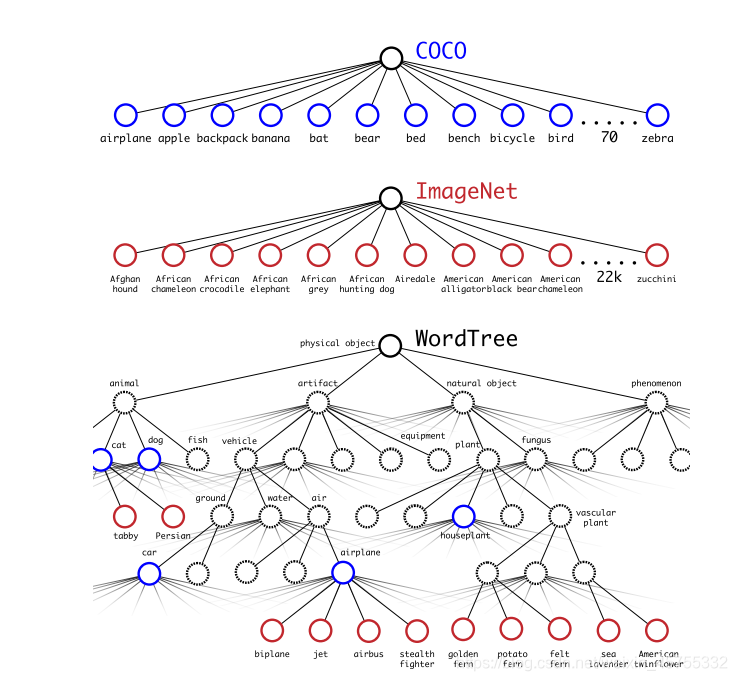

树结构表示物体之间的从属关系非常合适,第一个大类,物体,物体之下有动物、人工制品、自然物体等,动物中又有更具体的分类。此时,在类别中,不对所有的类别进行softmax操作,而对同一层级的类别进行softmax:
在这里插入图片描述
树结构表示物体之间的从属关系非常合适,第一个大类,物体,物体之下有动物、人工制品、自然物体等,动物中又有更具体的分类。此时,在类别中,不对所有的类别进行softmax操作,而对同一层级的类别进行softmax:
在这里插入图片描述
如图中所示,同一颜色的位置,进行softmax操作,使得同一颜色中只有一个类别预测分值最大。在预测时,从树的根节点开始向下检索,每次选取预测分值最高的子节点,直到所有选择的节点预测分值连乘后小于某一阈值时停止。在训练时,如果标签为人,那么只对人这个节点以及其所有的父节点进行loss计算,而其子节点,男人、女人、小孩等,不进行loss计算。

最后的结果是,Yolo v2可以识别超过9000个物体,作者美其名曰Yolo9000。当然原文中也提到,只有当父节点在检测集中出现过,子节点的预测才会有效。如果子节点是裤子、T恤、裙子等,而父节点衣服在检测集中没有出现过,那么整条预测类别支路几乎都是检测失效的状态。这也合理,给神经网络看的都是狗,让它去预测猫,目前神经网络还没有这么智能。

YOLOv3

darknet53

在这里插入图片描述
YOLOv3相比于之前的yolo1和yolo2,改进较大,主要改进方向有:

  1. 主干网络修改为darknet53,其重要特点是使用了残差网络Residual,darknet53中的残差卷积就是进行一次3X3、步长为2的卷积,然后保存该卷积layer,再进行一次1X1的卷积和一次3X3的卷积,并把这个结果加上layer作为最后的结果, 残差网络的特点是容易优化,并且能够通过增加相当的深度来提高准确率。其内部的残差块使用了跳跃连接,缓解了在深度神经网络中增加深度带来的梯度消失问题。
  2. darknet53的每一个卷积部分使用了特有的DarknetConv2D结构,每一次卷积的时候进行l2正则化,完成卷积后进行BatchNormalization标准化与LeakyReLU。普通的ReLU是将所有的负值都设为零,Leaky ReLU则是给所有负值赋予一个非零斜率。

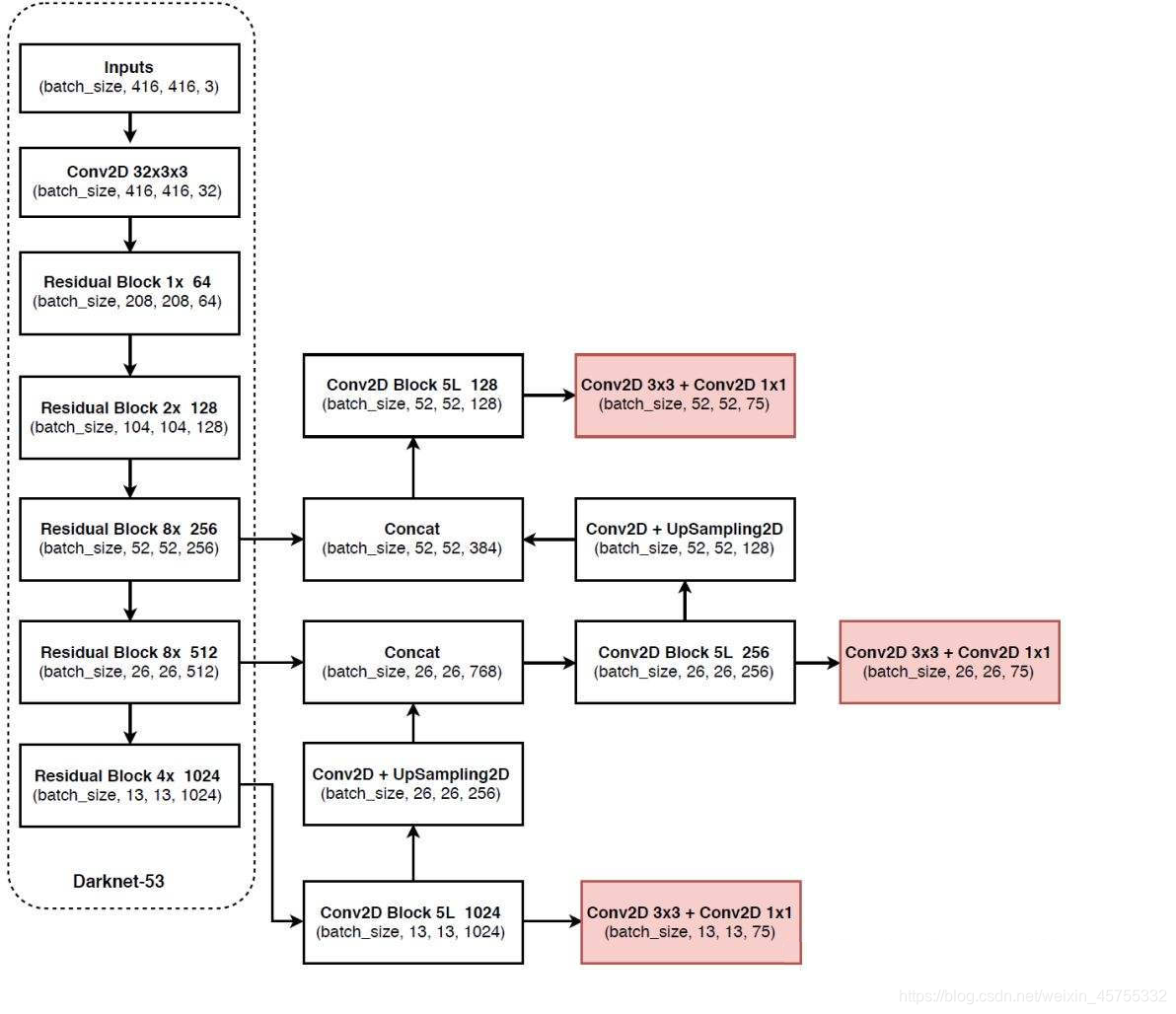

从特征获取预测结果

1、在特征利用部分,yolo3提取多特征层进行目标检测,一共提取三个特征层,三个特征层位于主干部分darknet53的不同位置,分别位于中间层,中下层,底层,三个特征层的shape分别为(52,52,256)、(26,26,512)、(13,13,1024)。

2、三个特征层进行5次卷积处理,处理完后一部分用于输出该特征层对应的预测结果,一部分用于进行反卷积UmSampling2d后与其它特征层进行结合。

3、输出层的shape分别为(13,13,75),(26,26,75),(52,52,75),最后一个维度为75是因为该图是基于voc数据集的,它的类为20种,yolo3只有针对每一个特征层存在3个先验框,所以最后维度为3x25;
如果使用的是coco训练集,类则为80种,最后的维度应该为255 = 3x85,三个特征层的shape为(13,13,255),(26,26,255),(52,52,255)

其实际情况就是,输入N张416x416的图片,在经过多层的运算后,会输出三个shape分别为(N,13,13,255),(N,26,26,255),(N,52,52,255)的数据,对应每个图分为13x13、26x26、52x52的网格上3个先验框的位置。

预测结果的解码

由第二步我们可以获得三个特征层的预测结果,shape分别为(N,13,13,255),(N,26,26,255),(N,52,52,255)的数据,对应每个图分为13x13、26x26、52x52的网格上3个预测框的位置。

但是这个预测结果并不对应着最终的预测框在图片上的位置,还需要解码才可以完成。

此处要讲一下yolo3的预测原理,yolo3的3个特征层分别将整幅图分为13x13、26x26、52x52的网格,每个网络点负责一个区域的检测。

我们知道特征层的预测结果对应着三个预测框的位置,我们先将其reshape一下,其结果为(N,13,13,3,85),(N,26,26,3,85),(N,52,52,3,85)。

最后一个维度中的85包含了4+1+80,分别代表x_offset、y_offset、h和w、置信度、分类结果。

yolo3的解码过程就是将每个网格点加上它对应的x_offset和y_offset,加完后的结果就是预测框的中心,然后再利用 先验框和h、w结合 计算出预测框的长和宽。这样就能得到整个预测框的位置了。
在这里插入图片描述
当然得到最终的预测结构后还要进行得分排序与非极大抑制筛选
这一部分基本上是所有目标检测通用的部分。不过该项目的处理方式与其它项目不同。其对于每一个类进行判别。
1、取出每一类得分大于self.obj_threshold的框和得分。
2、利用框的位置和得分进行非极大抑制。

在原图上进行绘制

通过第三步,我们可以获得预测框在原图上的位置,而且这些预测框都是经过筛选的。这些筛选后的框可以直接绘制在图片上,就可以获得结果了。

YOLOV4

YOLOV4是YOLOV3的改进版,在YOLOV3的基础上结合了非常多的小Tricks。
尽管没有目标检测上革命性的改变,但是YOLOV4依然很好的结合了速度与精度。
根据上图也可以看出来,YOLOV4在YOLOV3的基础上,在FPS不下降的情况下,mAP达到了44,提高非常明显。

YOLOV4整体上的检测思路和YOLOV3相比相差并不大,都是使用三个特征层进行分类与回归预测。
YOLOV4改进的部分(不完全)
1、主干特征提取网络:DarkNet53 => CSPDarkNet53

2、特征金字塔:SPP,PAN

3、分类回归层:YOLOv3(未改变)

4、训练用到的小技巧:Mosaic数据增强、Label Smoothing平滑、CIOU、学习率余弦退火衰减

5、激活函数:使用Mish激活函数

以上并非全部的改进部分,还存在一些其它的改进,由于YOLOV4使用的改进实在太多了,很难完全实现与列出来,这里只列出来了一些我比较感兴趣,而且非常有效的改进。
在这里插入图片描述
主干特征提取网络Backbone的改进点有两个:
a).主干特征提取网络:DarkNet53 => CSPDarkNet53
b).激活函数:使用Mish激活函数
而在YOLOV4中,其对该部分进行了一定的修改。
1、其一是将DarknetConv2D的激活函数由LeakyReLU修改成了Mish,卷积块由DarknetConv2D_BN_Leaky变成了DarknetConv2D_BN_Mish。

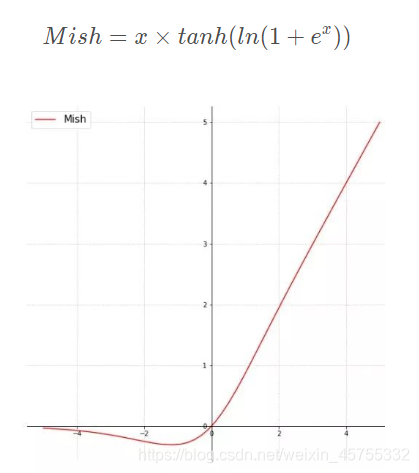

Mish函数的公式与图像如下:
在这里插入图片描述
其二是将resblock_body的结构进行修改,使用了CSPnet结构。此时YOLOV4当中的Darknet53被修改成了CSPDarknet53。

特征金字塔

在特征金字塔部分,YOLOV4结合了两种改进:
a).使用了SPP结构。
b).使用了PANet结构。
如上图所示,除去CSPDarknet53和Yolo Head的结构外,都是特征金字塔的结构。
1、SPP结构参杂在对CSPdarknet53的最后一个特征层的卷积里,在对CSPdarknet53的最后一个特征层进行三次DarknetConv2D_BN_Leaky卷积后,分别利用四个不同尺度的最大池化进行处理,最大池化的池化核大小分别为13x13、9x9、5x5、1x1(1x1即无处理)

2、PANet是2018的一种实例分割算法,其具体结构由反复提升特征的意思。
在这里插入图片描述

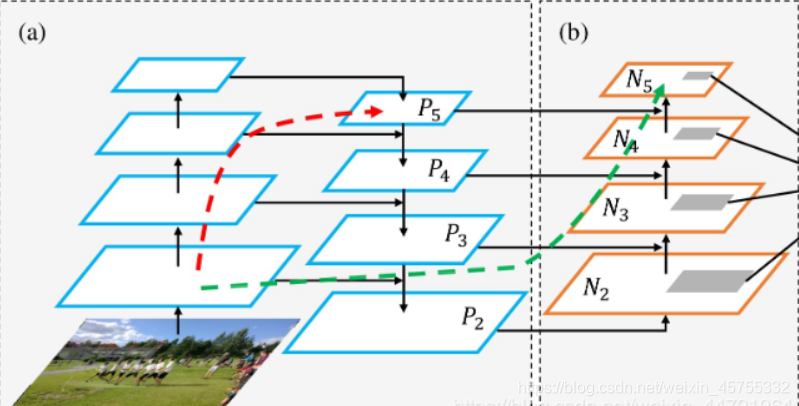

上图为原始的PANet的结构,可以看出来其具有一个非常重要的特点就是特征的反复提取。
在(a)里面是传统的特征金字塔结构,在完成特征金字塔从下到上的特征提取后,还需要实现(b)中从上到下的特征提取。

YoloHead利用获得到的特征进行预测

1、在特征利用部分,YoloV4提取多特征层进行目标检测,一共提取三个特征层,分别位于中间层,中下层,底层,三个特征层的shape分别为(76,76,256)、(38,38,512)、(19,19,1024)。

2、输出层的shape分别为(19,19,75),(38,38,75),(76,76,75),最后一个维度为75是因为该图是基于voc数据集的,它的类为20种,YoloV4只有针对每一个特征层存在3个先验框,所以最后维度为3x25;
如果使用的是coco训练集,类则为80种,最后的维度应该为255 = 3x85,三个特征层的shape为(19,19,255),(38,38,255),(76,76,255)

预测结果的解码

由第二步我们可以获得三个特征层的预测结果,shape分别为(N,19,19,255),(N,38,38,255),(N,76,76,255)的数据,对应每个图分为19x19、38x38、76x76的网格上3个预测框的位置。

但是这个预测结果并不对应着最终的预测框在图片上的位置,还需要解码才可以完成。

此处要讲一下yolo3的预测原理,yolo3的3个特征层分别将整幅图分为19x19、38x38、76x76的网格,每个网络点负责一个区域的检测。

我们知道特征层的预测结果对应着三个预测框的位置,我们先将其reshape一下,其结果为(N,19,19,3,85),(N,38,38,3,85),(N,76,76,3,85)。

最后一个维度中的85包含了4+1+80,分别代表x_offset、y_offset、h和w、置信度、分类结果。

yolo3的解码过程就是将每个网格点加上它对应的x_offset和y_offset,加完后的结果就是预测框的中心,然后再利用 先验框和h、w结合 计算出预测框的长和宽。这样就能得到整个预测框的位置了。
在这里插入图片描述
当然得到最终的预测结构后还要进行得分排序与非极大抑制筛选
这一部分基本上是所有目标检测通用的部分。不过该项目的处理方式与其它项目不同。其对于每一个类进行判别。
1、取出每一类得分大于self.obj_threshold的框和得分。
2、利用框的位置和得分进行非极大抑制。
