最近再arduino中文社区看到了一篇介绍nrf24l01基本原理的帖子，内容感觉蛮不错的，学习一下，记录一下学习笔记。

大部分内容都是Arduino中文社区的帖子，附上自己的一点点体会。

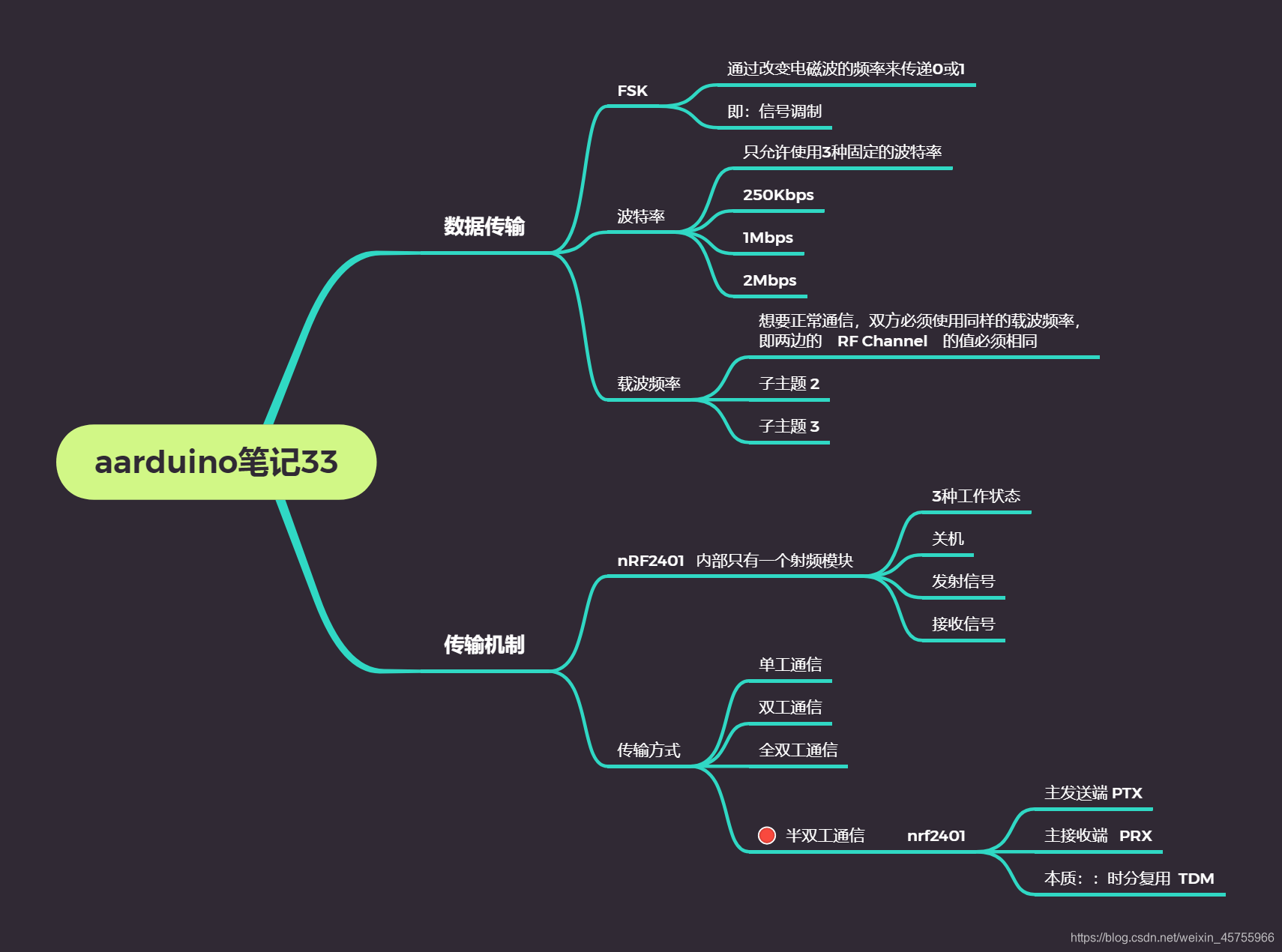

一、数据传输

FSK（Frequency Shift Keying）

波特率

可用频道

二、传输机制

一、数据传输

FSK（Frequency Shift Keying）

我们的数据其实就是一长串0和1的组合，无线传输就是想办法将0/1信号通过电磁波发送出去，专业的词汇叫信号调制，怎么做呢？
nrf2401使用的技术叫FSK（Frequency Shift Keying 直译过来叫频移键控，我认为翻译成键控频移更合适）。
说人话就是：以某个固定频率为基准（也叫载波），通过改变电磁波的频率来传递0或1，即在载波频率的基础上，发0时让频率高一点，发1时让频率低一点，接收端通过持续监测这种频率变化，从而识别出0或1，接收端的这个识别过程叫检波。

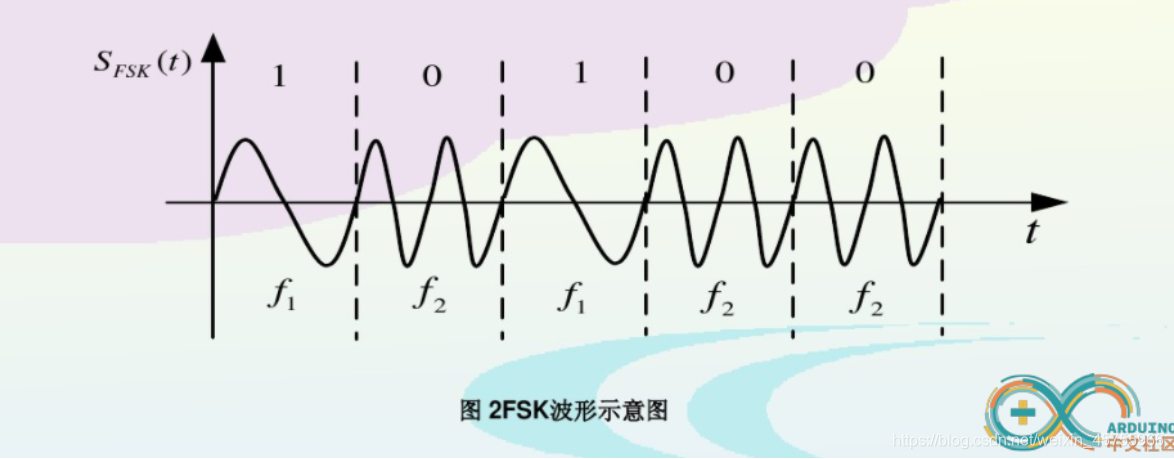

从度娘那里搞来一张图：
