典型随机噪声激励

1.按噪声的起源分类

根据噪声的起源,分为内部噪声和外部噪声
内部噪声:来源于系统内部的涨落运动或被检测信号,如布朗粒子受到周围液体分子的无规则碰撞即为内部噪声;
外部噪声:来自系统所处外部环境的随机涨落,或由外部参量控制的随机涨落,反映外界因素对系统的影响和扰动,如环境温度的变化、电子设备的磁场、脉冲激光、广播信号、雷达发射等。


根据噪声引入系统的方式,分为加性(或外激)噪声和乘性噪声(或参激)噪声
加性噪声:一般视为系统的背景噪声,主要来源包括内部噪声、自然噪声和人为噪声。
乘性噪声:在系统中表现出与系统变量相乘的关系,通常是由系统的时变性或非线性造成的,其中系统的扩散系数表现为状态变量的函数项,且外部噪声一般视作乘性噪声。


加性噪声和乘性噪声,无论起源是否相同,两噪声之间都可能存在一定的互关联性。
噪声间的互关联性通常有两种形式:一种是δ函数相关形式,另一种是e指数形式。
对于互关联噪声驱动的非线性系统,通常需要借助变换法或泛函近似法先消除噪声之间的互关联性,然后再推导其相应的Fokker-Planck方程。

2.按噪声的功率谱密度分类

根据功率谱密度的不同,噪声可以分为白噪声和色噪声。
白噪声的功率谱密度为常数,具有零相关时间,常见的白噪声类型有高斯白噪声和泊松白噪声;
色噪声的功率谱密度依赖于频率的变化,存在非零相关时间,如高斯色噪声和多值噪声。
特别地,高斯噪声的概率密度服从高斯分布,由于高斯噪声是平稳随机过程,完全由均值和相关函数确定,为便于分析和计算,在随机动力学的研究中普遍采用高斯噪声。

3.功率谱密度

区别于密度,功率谱密度积分不为1,故一般需要对其进行无量纲化(归一化)。
功率谱密度为相关函数的傅里叶变换。

4.高斯白噪声模拟

高斯白噪声 ξ ( t ) \xi(t) ξ(t)定义为维纳过程的形式导数,其均值和相关函数为: ⟨ ξ ( t ) ⟩ = 0 \left \langle \xi(t) \right \rangle=0 ξ(t)=0, ⟨ ξ ( t ) ξ ( t ′ ) ⟩ = 2 D δ ( t − t ′ ) \left \langle \xi(t)\xi({t}') \right \rangle=2D\delta (t-{t}') ξ(t)ξ(t)=2(tt);则功率谱密度为: S ( ω ) = ∫ − ∞ ∞ 2 D δ ( τ ′ ) e − i ω τ ′ d τ ′ = 2 D S(\omega )=\int_{-\infty }^{\infty }2D\delta ({\tau }')e^{-i\omega {\tau }'}d{\tau }'=2D S(ω)=2(τ)eτdτ=2D,由此可见,高斯白噪声的功率谱密度 S ( ω ) S(\omega) S(ω)与频率 ω \omega ω无关。
在随机振动理论中,为简化计算,通常将宽带或记忆时间很短的随机模型近似为白噪声。

两种高斯白噪声的数值模拟方法(以MATLAB为例):
1.产生一个标准的正态分布,即X~N(0,1),构造高斯白噪声: ξ k = 2 D / Δ t X k ( k = 1 , 2 , . . . ) \xi_{k}=\sqrt{2D/\Delta t}X_{k}(k=1,2,...) ξk=2Dt Xk(k=1,2,...),其中 Δ t \Delta t Δt是时间步长
2.产生(0,1)之间两个相互独立的均匀分布,即 Y ( 1 ) ∼ U ( 0 , 1 ) , Y ( 2 ) ∼ U ( 0 , 1 ) Y^{(1)}\sim U(0,1),Y^{(2)}\sim U(0,1) Y(1)U(0,1),Y(2)U(0,1);
构造满足标准正态分布的随机数: Z k ( 1 ) = − 2 l n Y k ( 1 ) c o s ( 2 π Y k ( 2 ) ) Z_{k}^{(1)}=\sqrt{-2lnY_{k}^{(1)}}cos(2\pi Y_{k}^{(2)}) Zk(1)=2lnYk(1) cos(2πYk(2)) Z k ( 2 ) = − 2 l n Y k ( 1 ) s i n ( 2 π Y k ( 2 ) ) Z_{k}^{(2)}=\sqrt{-2lnY_{k}^{(1)}}sin(2\pi Y_{k}^{(2)}) Zk(2)=2lnYk(1) sin(2πYk(2));
构造两个相互独立的高斯白噪声: ξ k ( 1 ) = 2 D / Δ t Z k ( 1 ) \xi _{k}^{(1)}=\sqrt{2D/\Delta t}Z_{k}^{(1)} ξk(1)=2Dt Zk(1) ξ k ( 2 ) = 2 D / Δ t Z k ( 2 ) \xi _{k}^{(2)}=\sqrt{2D/\Delta t}Z_{k}^{(2)} ξk(2)=2Dt Zk(2).


如果两个高斯白噪声 ξ ( 1 ) \xi^{(1)} ξ(1) ξ ( 2 ) \xi^{(2)} ξ(2)存在互关联性,满足如下统计性质:
⟨ ξ ( 1 ) ( t ) ⟩ = ⟨ ξ ( 2 ) ( t ) ⟩ = 0 \left \langle \xi^{(1)}(t) \right \rangle=\left \langle \xi^{(2)}(t) \right \rangle=0 ξ(1)(t)=ξ(2)(t)=0
⟨ ξ ( 1 ) ( t ) ξ ( 1 ) ( t ′ ) ⟩ = 2 D 1 δ ( t − t ′ ) , ⟨ ξ ( 2 ) ( t ) ξ ( 2 ) ( t ′ ) ⟩ = 2 D 2 δ ( t − t ′ ) \left \langle \xi^{(1)}(t)\xi^{(1)}({t}') \right \rangle=2D_{1}\delta(t-{t}'),\left \langle \xi^{(2)}(t)\xi^{(2)}({t}') \right \rangle=2D_{2}\delta(t-{t}') ξ(1)(t)ξ(1)(t)=2D1δ(tt),ξ(2)(t)ξ(2)(t)=2D2δ(tt)
⟨ ξ ( 1 ) ( t ) ξ ( 2 ) ( t ′ ) ⟩ = ⟨ ξ ( 1 ) ( t ′ ) ξ ( 2 ) ( t ) ⟩ = 2 λ ( D 1 D 2 ) δ ( t − t ′ ) \left \langle \xi^{(1)}(t)\xi^{(2)}({t}') \right \rangle=\left \langle \xi^{(1)}({t}')\xi^{(2)}(t) \right \rangle=2\lambda \sqrt{(D_{1}D_{2})}\delta(t-{t}') ξ(1)(t)ξ(2)(t)=ξ(1)(t)ξ(2)(t)=2λ(D1D2) δ(tt)
其中, λ \lambda λ表示噪声 ξ ( 1 ) \xi^{(1)} ξ(1) ξ ( 2 ) \xi^{(2)} ξ(2)之间的互关联强度。
为数值模拟产生关联噪声,先利用上面的方法产生两个独立的高斯随机数 W 1 W_{1} W1 W 2 W_{2} W2,再构造下列形式即可
ξ ( 1 ) = 2 D 1 / Δ t W 1 \xi^{(1)}=\sqrt{2D_{1}/\Delta t}W_{1} ξ(1)=2D1t W1, ξ ( 2 ) = 2 D 2 / Δ t ( λ W 1 + 1 − λ 2 W 2 ) \xi^{(2)}=\sqrt{2D_{2}/\Delta t}(\lambda W_{1}+\sqrt{1-\lambda ^{2}W_{2}}) ξ(2)=2D2t (λW1+1λ2W2 ).

%%

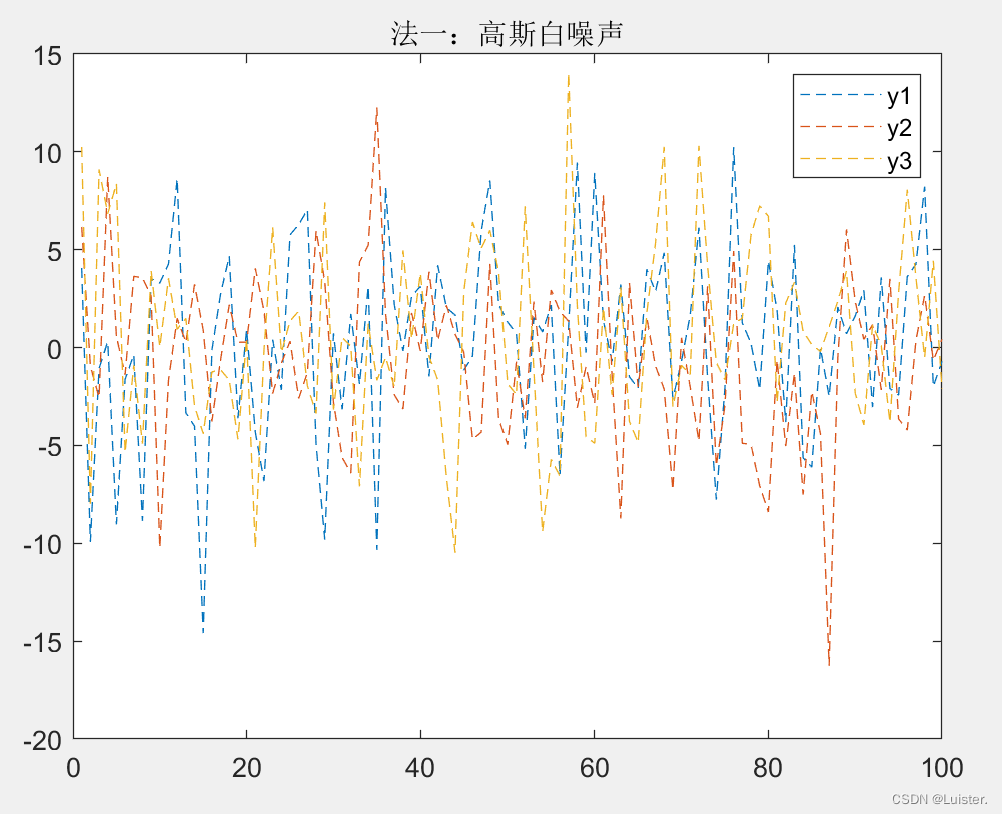

%高斯白噪声模拟
%1:
clc;clear;
D=1;
delta_t=0.1;
N=3;
legendStrings = strings(1, N);
% randn('state',100);
for k=1:N
    X(k,:)=randn(100,1);
    xi(k,:)=sqrt(2*D/delta_t)*X(k,:);
    plot(xi(k,:),'--')
    hold on
    legendStrings(k) = sprintf('y%d', k);
    hold on
end
hold off
legend(legendStrings);
title("法一:高斯白噪声")
%%

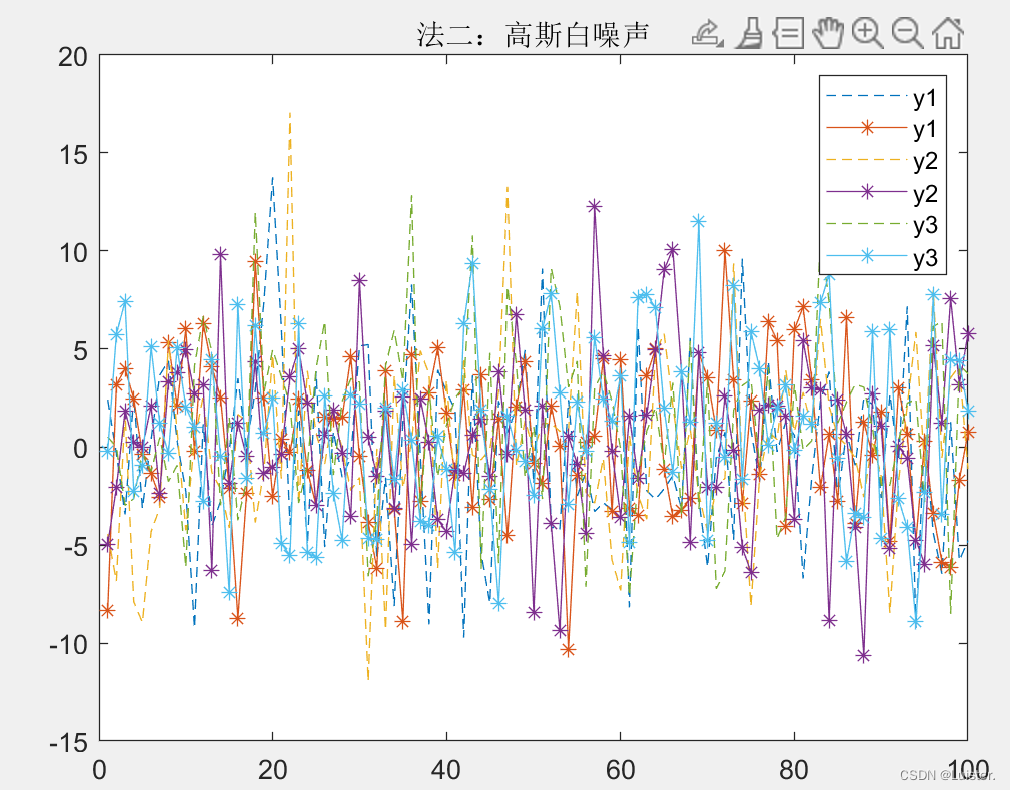

%法二:
clc;clear;
D=1;
delta_t=0.1;
N=3;
legendStrings = strings(2, N);
randn('state',100);
for k=1:N
    Y1(k,:)=rand(100,1);
    Y2(k,:)=rand(100,1);
    Z1(k,:)=sqrt(-2*log(Y1(k,:))).*cos(2*pi*Y2(k,:));
    Z2(k,:)=sqrt(-2*log(Y1(k,:))).*sin(2*pi*Y2(k,:));
    xi1(k,:)=sqrt(2*D/delta_t)*Z1(k,:);
    xi2(k,:)=sqrt(2*D/delta_t)*Z2(k,:);
    plot(xi1(k,:),'--')
    legendStrings(1,k) = sprintf('y%d', k);
    hold on
    plot(xi2(k,:),'*-')
    legendStrings(2,k) = sprintf('y%d', k);
    hold on
end
hold off
legend(legendStrings);
title("法二:高斯白噪声")

在这里插入图片描述

在这里插入图片描述

%%

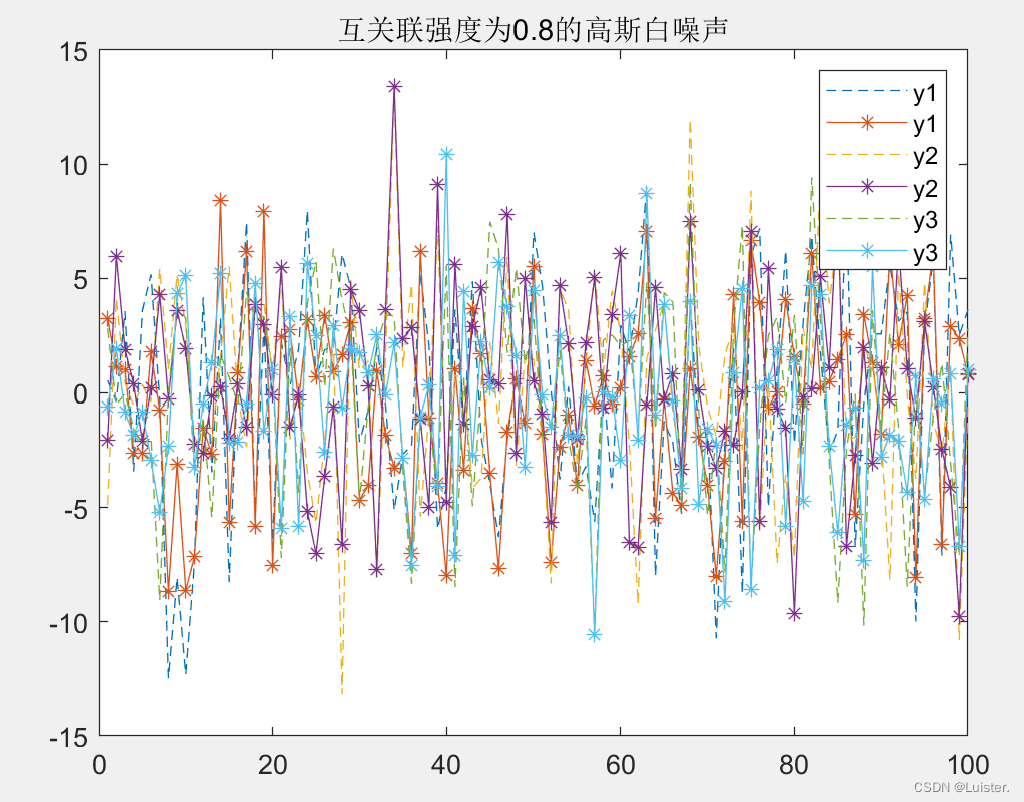

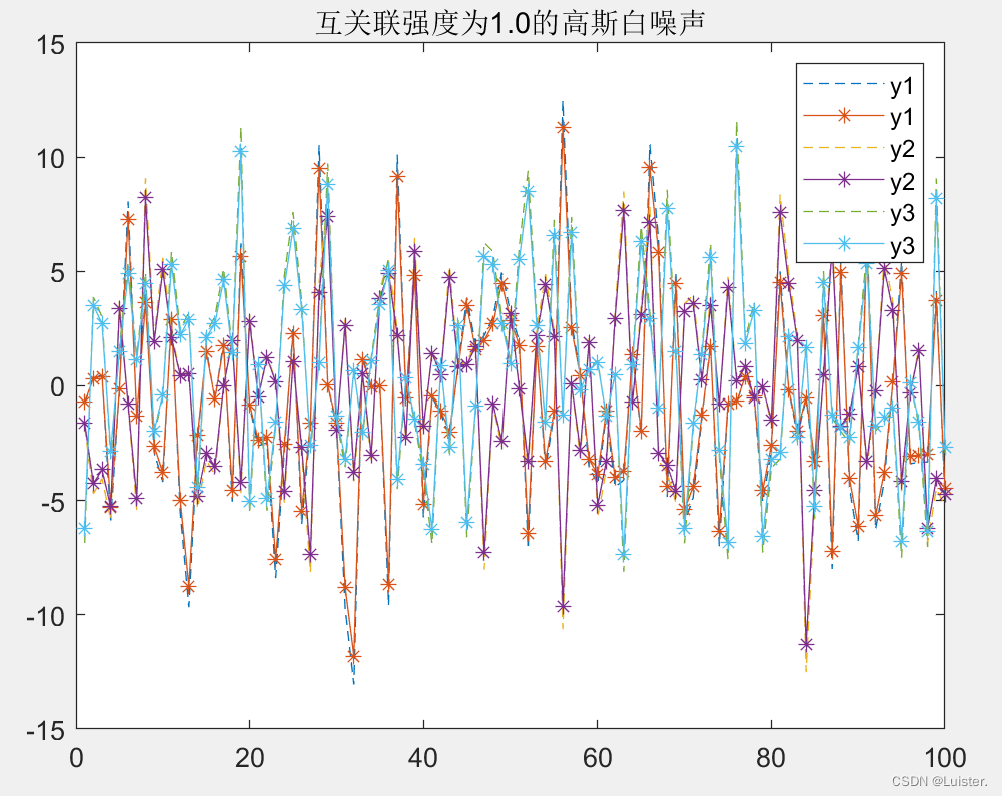

%数值模拟产生关联噪声
clc;clear;
D=1;
delta_t=0.1;
N=3;
legendStrings = strings(2, N);
randn('state',100);
lambda=0.8;%噪声间的互关联强度
D1=1.1;
D2=0.9;
for k=1:N
    Y1(k,:)=rand(100,1);
    Y2(k,:)=rand(100,1);
    W1(k,:)=sqrt(-2*log(Y1(k,:))).*cos(2*pi*Y2(k,:));
    W2(k,:)=sqrt(-2*log(Y1(k,:))).*sin(2*pi*Y2(k,:));
    xi1(k,:)=sqrt(2*D1/delta_t)*W1(k,:);
    xi2(k,:)=sqrt(2*D2/delta_t)*(lambda*W1(k,:)+sqrt(1-lambda^2)*W2(k,:));
    plot(xi1(k,:),'--')
    legendStrings(1,k) = sprintf('y%d', k);
    hold on
    plot(xi2(k,:),'*-')
    legendStrings(2,k) = sprintf('y%d', k);
    hold on
end
hold off
legend(legendStrings);
title(sprintf("互关联强度为%0.1f的高斯白噪声",lambda))

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

5.高斯色噪声模拟

高斯色噪声 η ( t ) \eta(t) η(t)是指数型色噪声,也称为Ornstein-Uhlenbeck,OU噪声,通常满足如下随机微分方程:
η ˙ ( t ) = − η ( t ) τ + ξ ( t ) τ \dot{\eta}(t)=-\frac{\eta(t)}{\tau }+\frac{\xi(t)}{\tau } η˙(t)=τη(t)+τξ(t),其中 τ \tau τ是噪声相关时间, ξ ( t ) \xi(t) ξ(t)是具有零均值的高斯白噪声。
由此得到 η ( t ) \eta(t) η(t)对应的平稳概率密度: P s ( η ) = 1 ( 2 π D τ ′ ) e x p ( − τ 2 D η 2 ) P_{s}(\eta)=\frac{1}{\sqrt{(2\pi D{\tau}')}}exp(-\frac{\tau}{2D}\eta^2) Ps(η)=(2πDτ) 1exp(2Dτη2)
对应的统计特性: ⟨ η ( t ) ⟩ = 0 \left \langle \eta(t) \right \rangle=0 η(t)=0, ⟨ η ( t ) η ( t ′ ) ⟩ = D τ e x p ( − ∣ t − t ′ ∣ τ ) \left \langle \eta(t)\eta({t}') \right \rangle=\frac{D}{\tau}exp(-\frac{\left |t-{t}' \right |}{\tau}) η(t)η(t)=τDexp(τtt),该式说明噪声相关事件仅依赖于时间差,具有平稳过程的性质,通过对其相关函数进行傅里叶变换可得到指数型噪声的功率谱为 S ( ω ) = 2 D 1 + τ 2 ω 2 S(\omega)=\frac{2D}{1+\tau^2 \omega^2} S(ω)=1+τ2ω22D, S ( ω ) S(\omega) S(ω)具有洛伦兹谱的形式当相关时间 τ \tau τ很小时,趋近于0,此时高斯色噪声就退化成为高斯白噪声
色噪声中的相关时间包含对历史的记忆,这一过程是马尔可夫过程,但是通过各种近似方法对高斯色噪声进行近似处理,如统一色噪声近似、最速下降法以及弱噪声展开法等。

根据一阶随机微分方程 η ˙ ( t ) = − η ( t ) τ + ξ ( t ) τ \dot{\eta}(t)=-\frac{\eta(t)}{\tau }+\frac{\xi(t)}{\tau } η˙(t)=τη(t)+τξ(t),可以通过随机四阶龙格库塔方法数值模拟得到高斯色噪声 η ( t ) \eta(t) η(t)
具体计算公式为: η ( t + Δ t ) = η ( t ) + 1 6 Δ t ( H 1 + 2 H 2 + 2 H 3 + H 4 ) + D Δ t τ 2 ( ψ 1 + ψ 2 ) \eta(t+\Delta t)=\eta(t)+\frac{1}{6}\Delta t(H_{1}+2H_{2}+2H_{3}+H_{4})+\sqrt{\frac{D\Delta t}{\tau^2}}(\psi_1+\psi_2) η(t+Δt)=η(t)+61Δt(H1+2H2+2H3+H4)+τ2DΔt (ψ1+ψ2)
其中, ψ i ( i = 1 , 2 ) \psi_i(i=1,2) ψi(i=1,2)是高斯随机数且满足 ⟨ ψ i ⟩ = 0 \left \langle \psi_i \right \rangle=0 ψi=0 ⟨ ψ i ψ j ⟩ = δ i j ( i , j = 1 , 2 ) \left \langle \psi_i \psi_j \right \rangle=\delta_{ij}(i,j=1,2) ψiψj=δij(i,j=1,2) Δ t \Delta t Δt是时间步长;函数 H i ( i = 1 , 2 , 3 , 4 ) H_i(i=1,2,3,4) Hi(i=1,2,3,4)的表达式为:
H 1 = − 1 τ [ η ( t ) + D Δ t τ 2 ( a 1 ψ 1 + b 1 ψ 2 ) ] H_1=-\frac{1}{\tau}[\eta(t)+\sqrt{\frac{D\Delta t}{\tau^2}}(a_1\psi_1+b_1\psi_2)] H1=τ1[η(t)+τ2DΔt (a1ψ1+b1ψ2)];
H 2 = − 1 τ [ η ( t ) + Δ t 2 H 1 + D Δ t τ 2 ( a 2 ψ 1 + b 2 ψ 2 ) ] H_2=-\frac{1}{\tau}[\eta(t)+\frac{\Delta t}{2}H_1+\sqrt{\frac{D\Delta t}{\tau^2}}(a_2\psi_1+b_2\psi_2)] H2=τ1[η(t)+2ΔtH1+τ2DΔt (a2ψ1+b2ψ2)];
H 3 = − 1 τ [ η ( t ) + Δ t 2 H 2 + D Δ t τ 2 ( a 3 ψ 1 + b 3 ψ 2 ) ] H_3=-\frac{1}{\tau}[\eta(t)+\frac{\Delta t}{2}H_2+\sqrt{\frac{D\Delta t}{\tau^2}}(a_3\psi_1+b_3\psi_2)] H3=τ1[η(t)+2ΔtH2+τ2DΔt (a3ψ1+b3ψ2)];
H 1 = − 1 τ [ η ( t ) + Δ t H 3 + D Δ t τ 2 ( a 4 ψ 1 + b 4 ψ 2 ) ] H_1=-\frac{1}{\tau}[\eta(t)+\Delta tH_3+\sqrt{\frac{D\Delta t}{\tau^2}}(a_4\psi_1+b_4\psi_2)] H1=τ1[η(t)+ΔtH3+τ2DΔt (a4ψ1+b4ψ2)].
其中 a 1 = a 2 = 1 4 + 3 6 a_1=a_2=\frac{1}{4}+\frac{\sqrt{3}}{6} a1=a2=41+63 , b 1 , 2 = 1 4 − 3 6 ± 6 12 b_{1,2}=\frac{1}{4}-\frac{\sqrt{3}}{6}\pm\frac{\sqrt{6}}{12} b1,2=4163 ±126 , a 3 = 1 2 + 3 6 a_3=\frac{1}{2}+\frac{\sqrt{3}}{6} a3=21+63 , b 3 = 1 2 − 3 6 b_3=\frac{1}{2}-\frac{\sqrt{3}}{6} b3=2163 , a 4 = 5 4 + 3 6 a_4=\frac{5}{4}+\frac{\sqrt{3}}{6} a4=45+63 , b 4 = 5 4 − 3 6 + 6 12 b_{4}=\frac{5}{4}-\frac{\sqrt{3}}{6}+\frac{\sqrt{6}}{12} b4=4563 +126

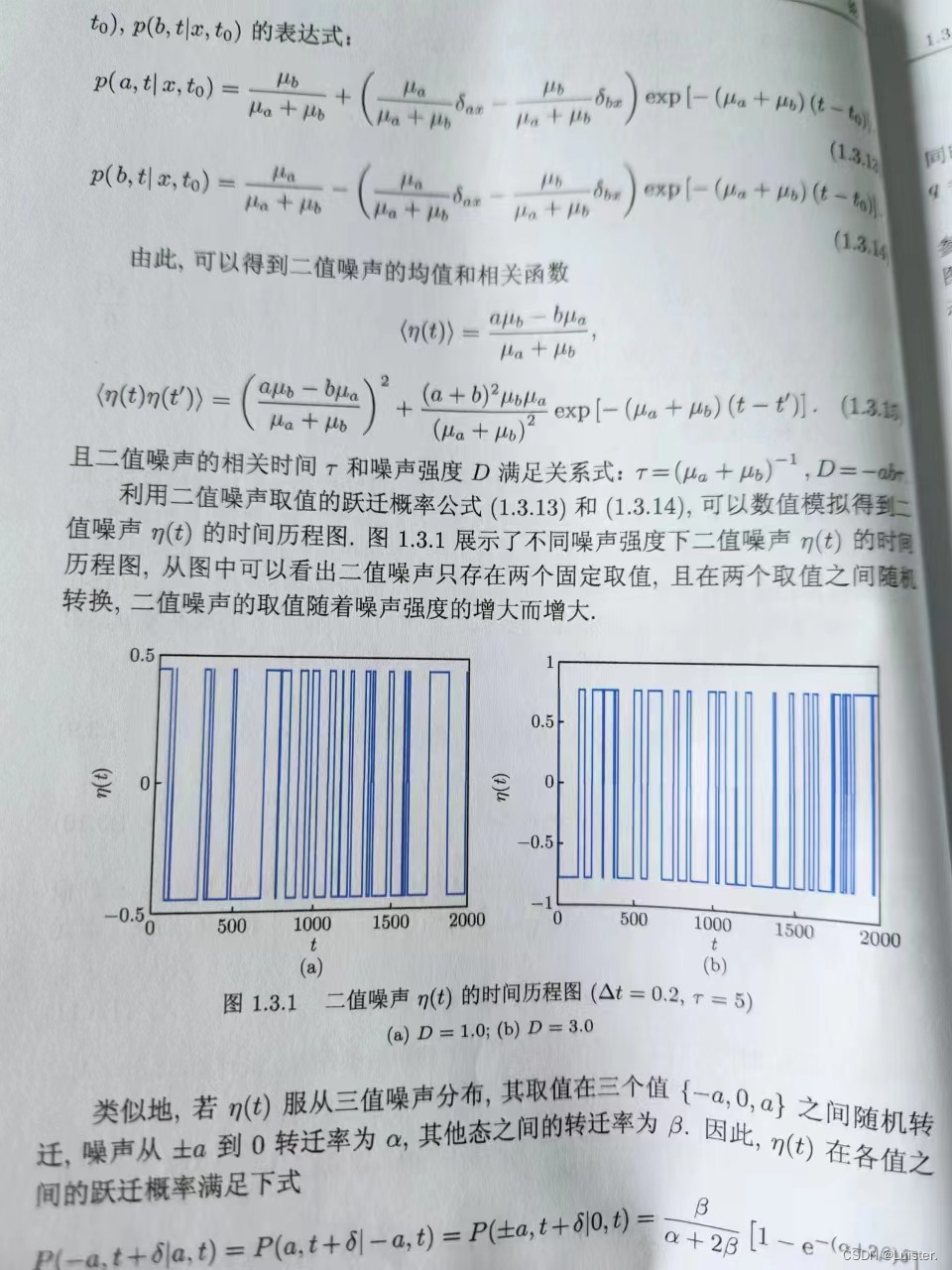

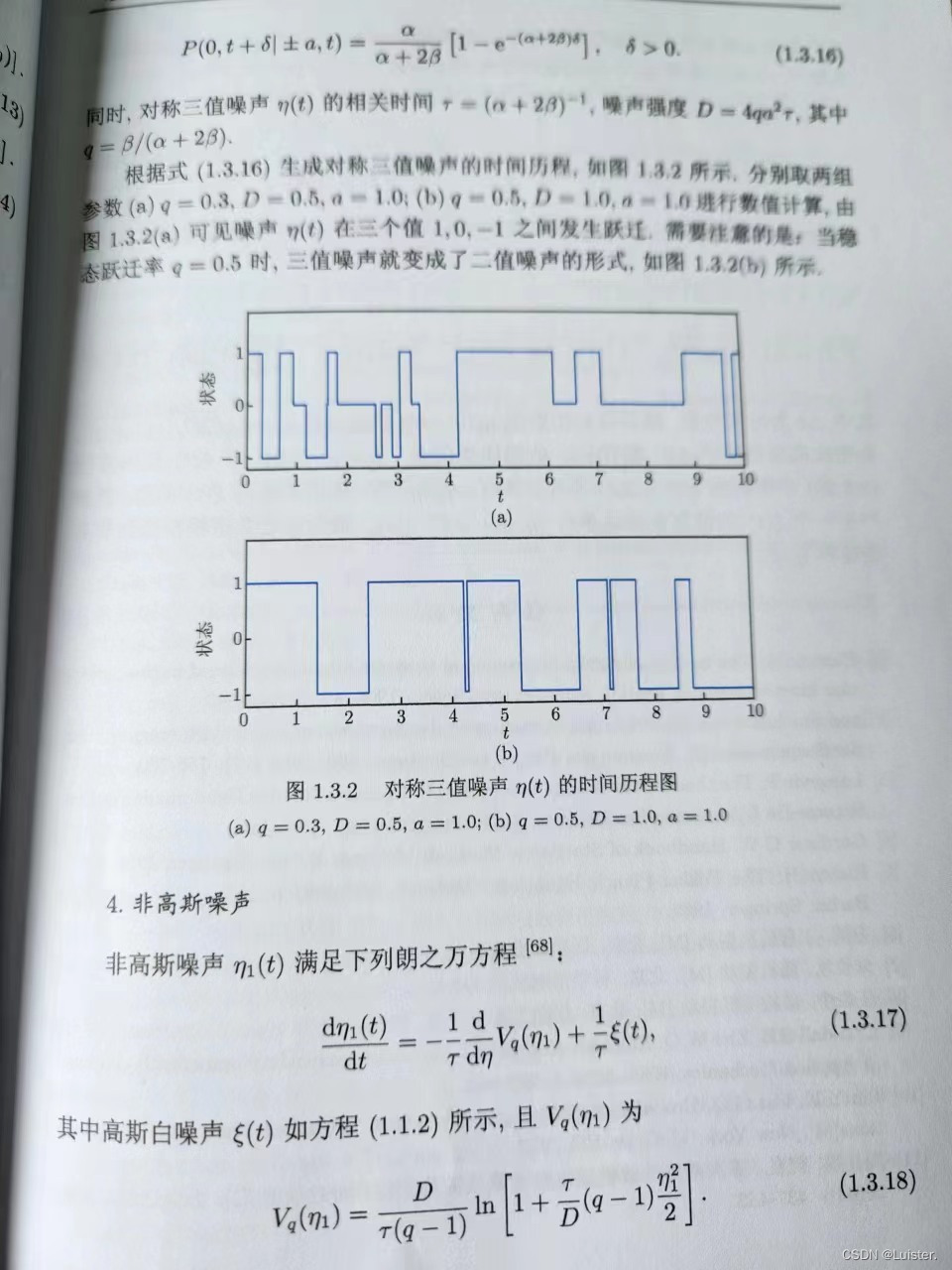

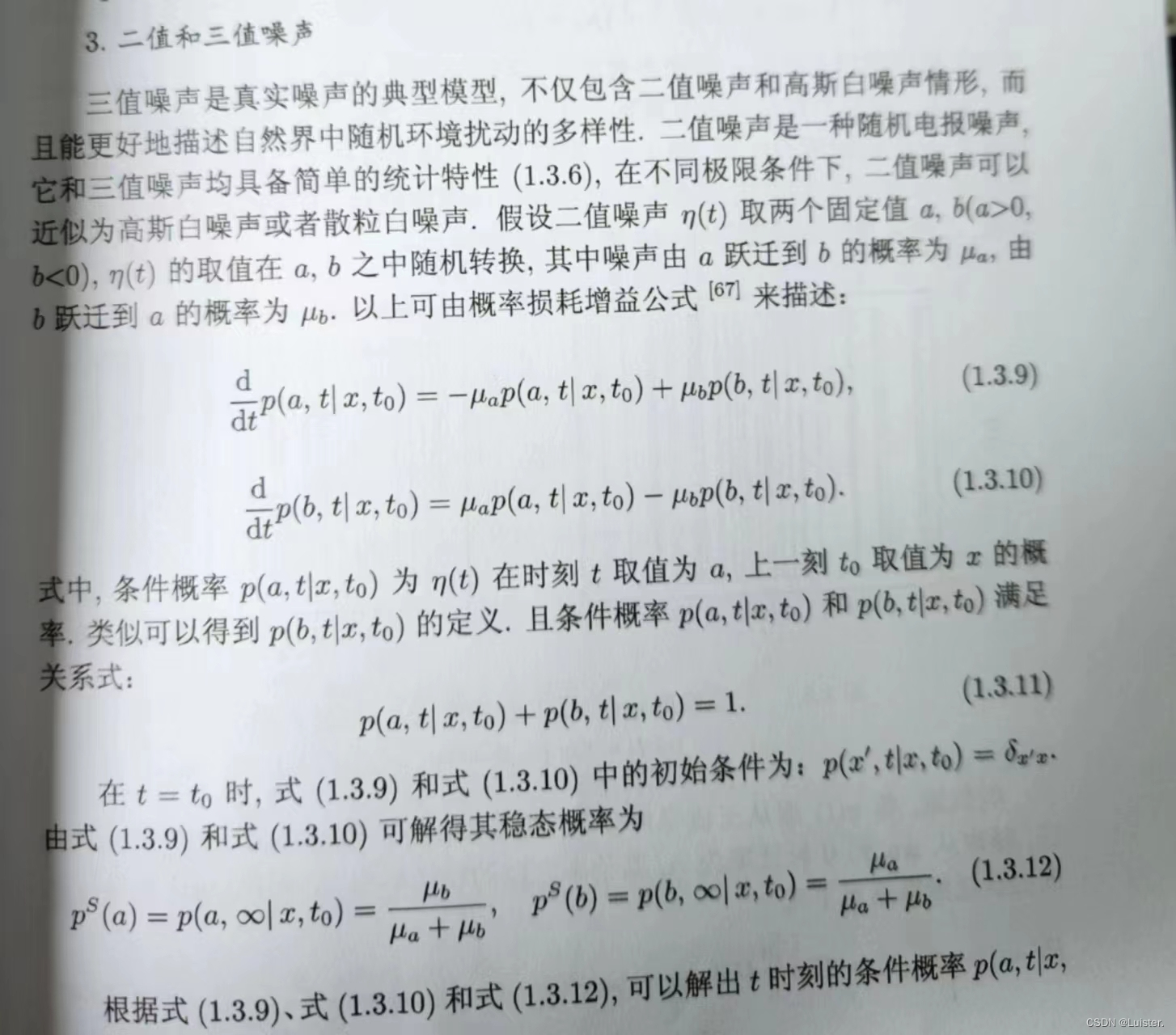

6.二值和三值噪声

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

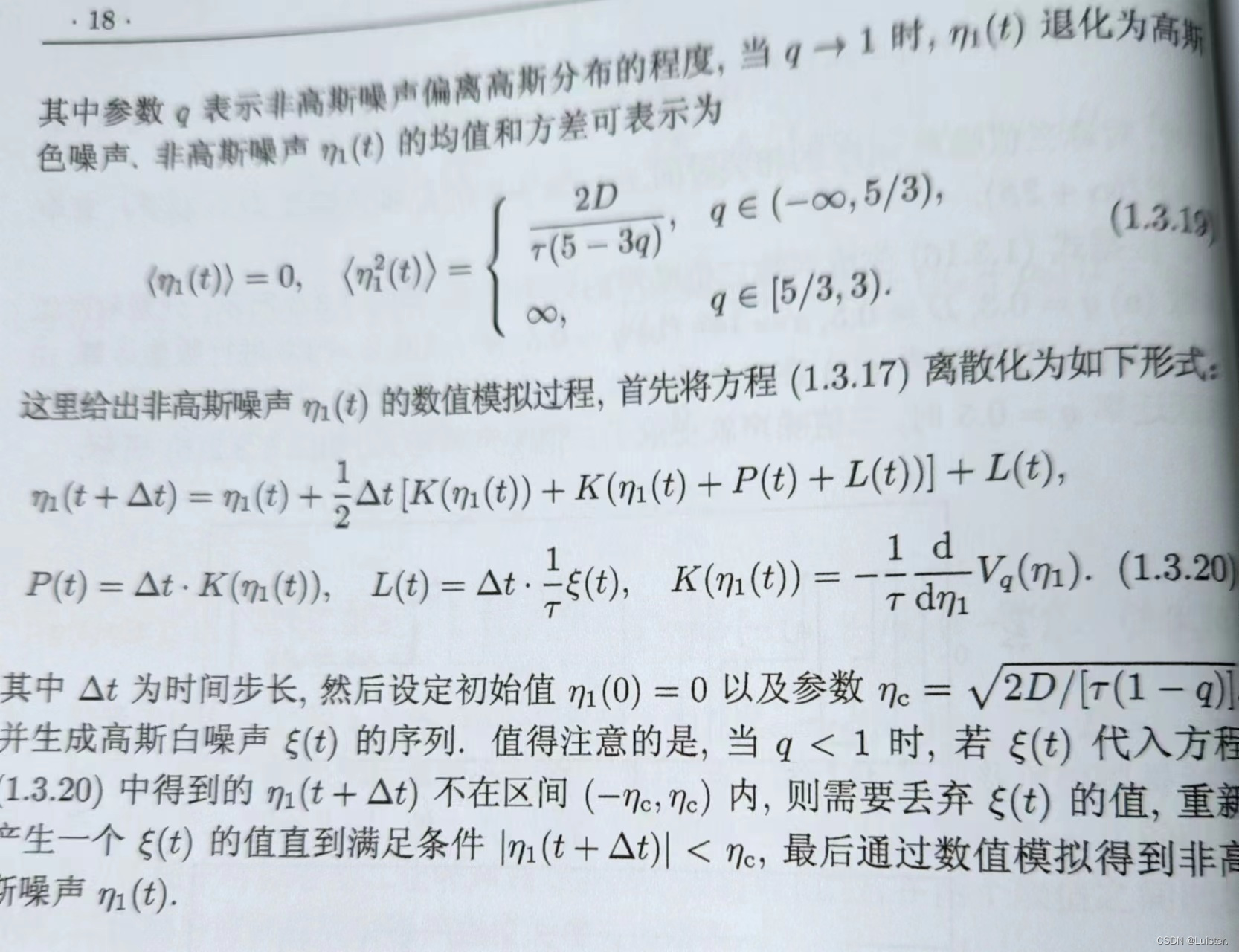

7.非高斯噪声

在这里插入图片描述

8.泊松过程、泊松噪声

%%

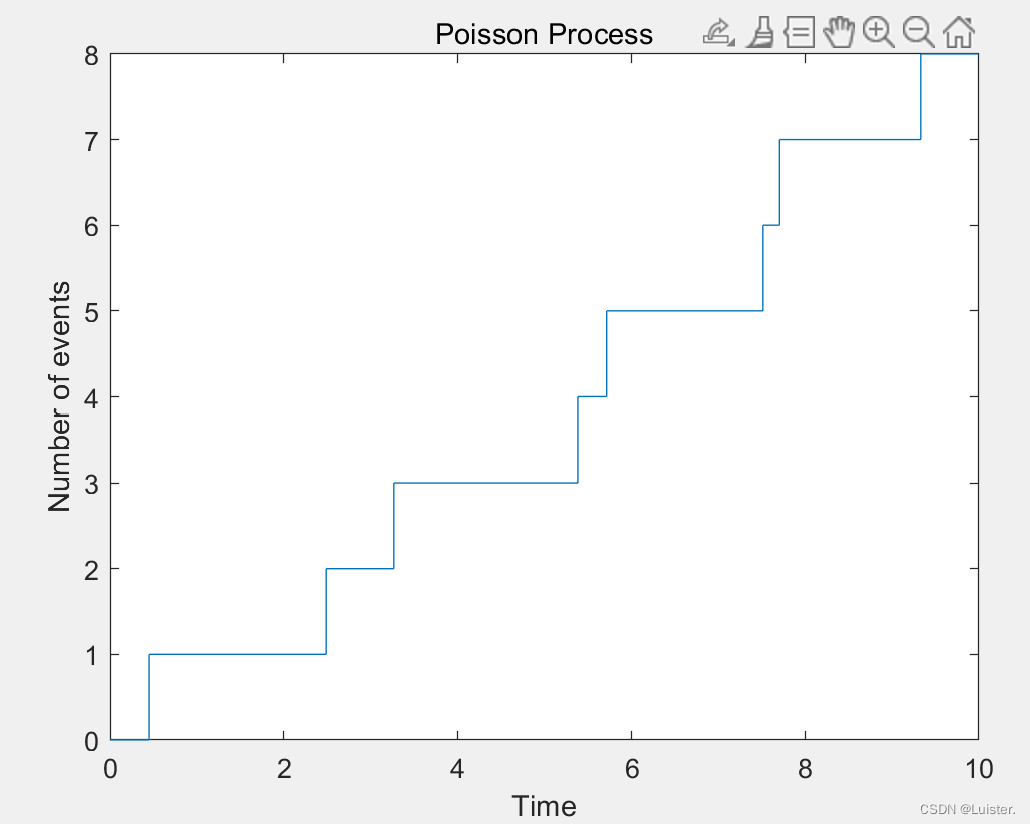

%泊松过程
% 定义参数lamba
lamba = 1;

% 设置时间间隔dt和模拟时间T
dt = 0.01;
T = 10;

% 计算生成事件的次数
n = round(T/dt);

% 初始化时间和事件计数器
t = zeros(n,1);
N = zeros(n,1);

% 使用泊松分布生成事件计数
for i = 2:n
    N(i) = N(i-1) + poissrnd(lamba*dt);
    t(i) = t(i-1) + dt;
end

% 绘制泊松过程的图像
stairs(t,N)%用于绘制阶梯状线条图
title('Poisson Process')
xlabel('Time')
ylabel('Number of events')

%%

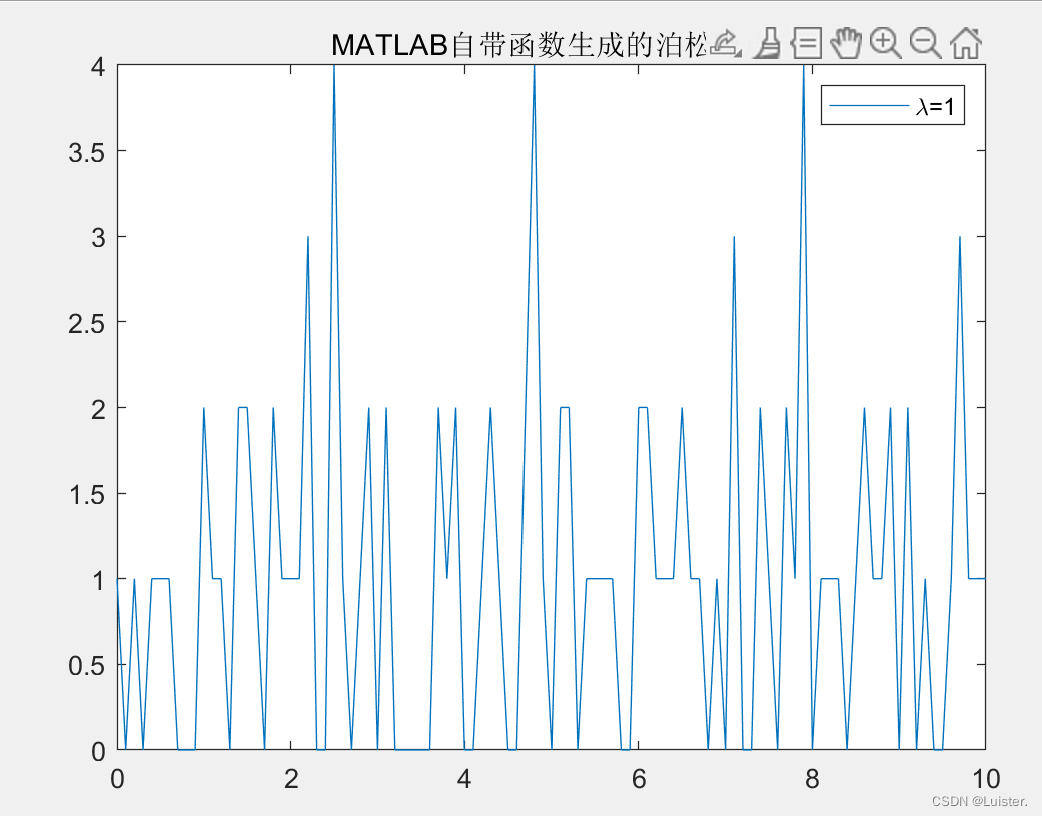

%泊松噪声
%1% 设置参数
lambda = 1; % 平均值
% 生成泊松噪声
t = 0:0.1:10; % 时间轴
y = poissrnd(lambda, size(t)); % 生成泊松噪声
plot(t,y); % 绘制泊松噪声
title('MATLAB自带函数生成的泊松噪声')
legend('\lambda=1');

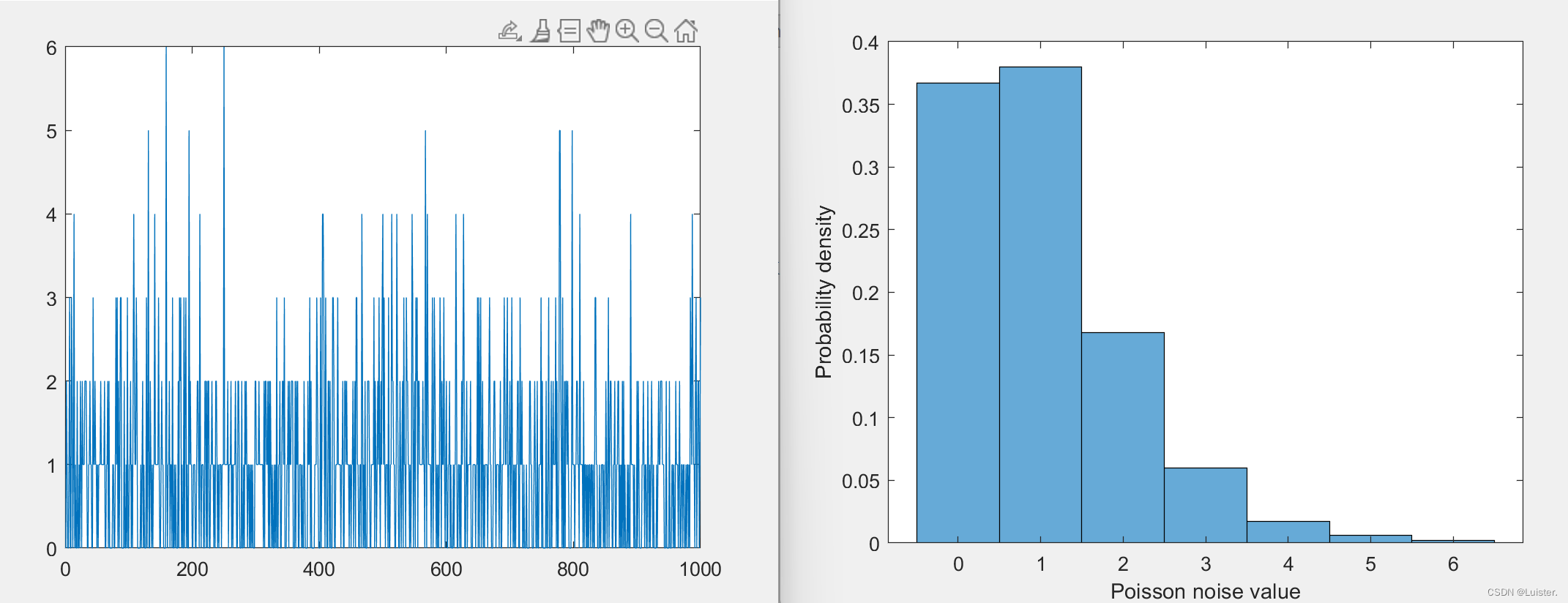

%2% 设置参数
lambda = 1; % 泊松分布的参数

% 生成噪声
n = 1000; % 生成1000个样本
poisson_noise = zeros(n, 1);
for i = 1:n
    r = rand; % 生成随机数
    k = 0;
    p = exp(-lambda); % 计算概率
    while(r > p)
        k = k + 1;
        p = p + exp(-lambda)*lambda^k/factorial(k); % 更新概率
    end
    poisson_noise(i) = k; % 记录样本
end

% 绘制噪声
figure(1)
plot(poisson_noise)
figure(2)
histogram(poisson_noise, 'Normalization', 'pdf') % 绘制直方图
xlabel('Poisson noise value')

在这里插入图片描述
在这里插入图片描述
![在这里插入图片描述](https://img-blog.csdnimg.cn/4f23368e4aab4b5fbd2ebb68ef7b403b.png
在这里插入图片描述

9.维纳过程

10.列维噪声(难)

11.Fortran实现噪声

program poisson_noise

    implicit none

    integer, parameter :: n = 100000 ! number of signals
    integer, parameter :: rate = 10 ! average rate of occurrence per interval
    real :: t0, t1, dt
    integer :: i, j
    integer :: count(n)

    call cpu_time(t0) ! Start timer

    do i = 1, n
        count(i) = 0
        do j = 1, 1000
            if (rand() < real(rate)/1000.0) then
                count(i) = count(i) + 1
            end if
        end do
    end do

    call cpu_time(t1) ! Stop timer
    dt = t1 - t0

    print *, "Average counts:", sum(count)/real(n)
    print *, "Time elapsed:", dt, "seconds"

end program

未完,待续…
ps:读书笔记,不作商业用途。
