1.创建工程
按照手册CPK_RA2E1入门教程,将FreeRtos添加到工程中。前面创建工程类似于led灯,这里不再重复。注意选择freertos。

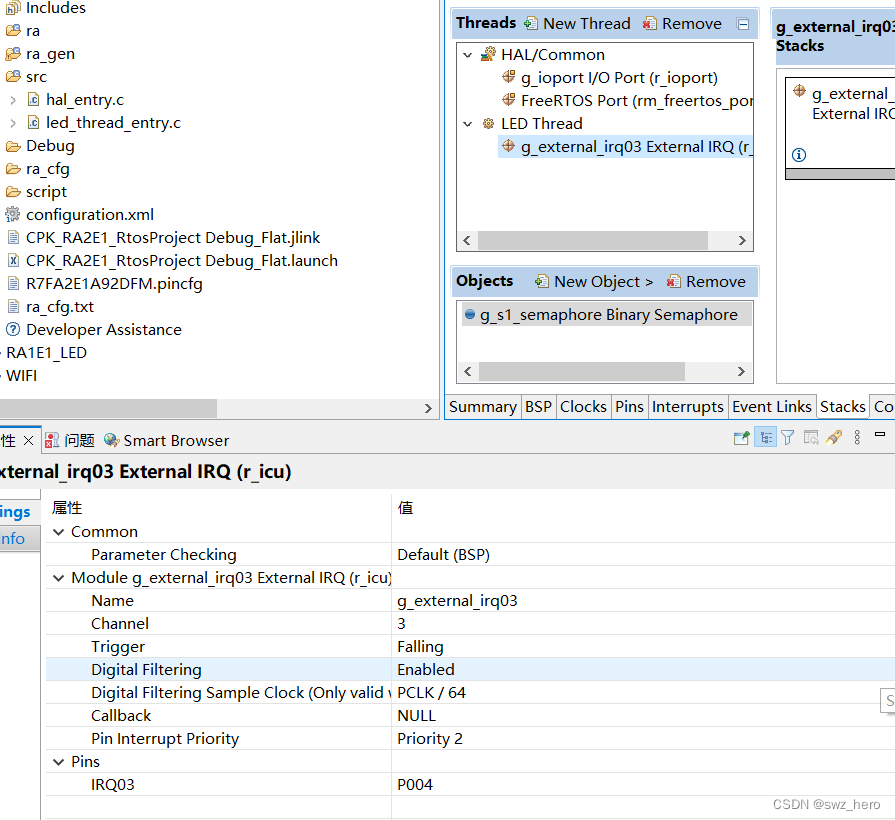

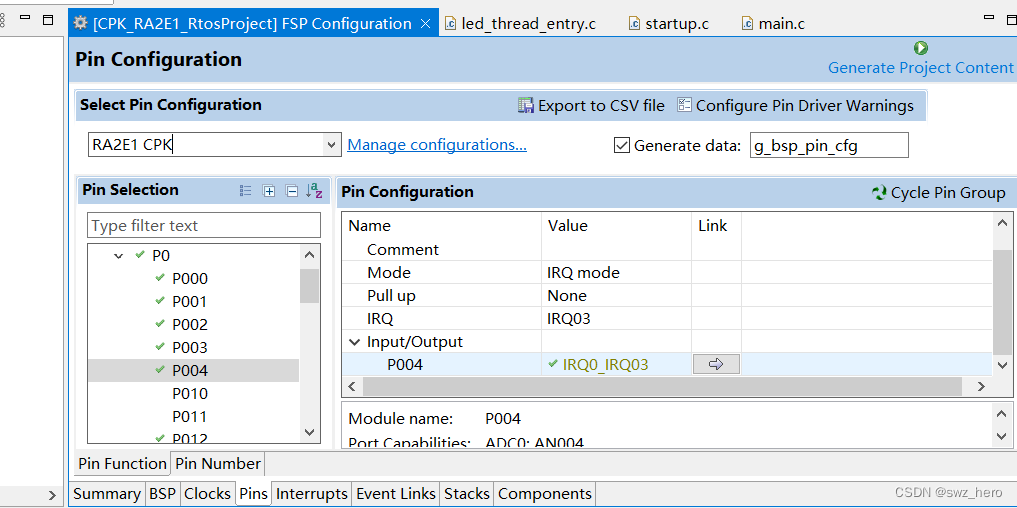

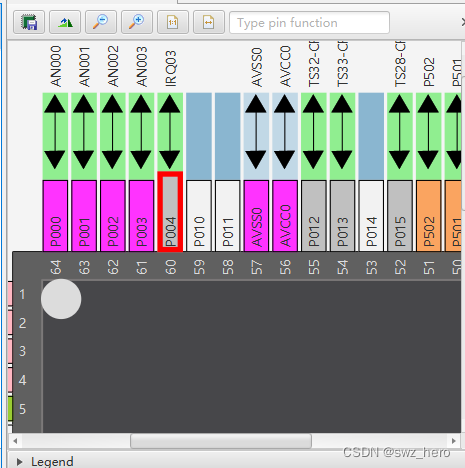

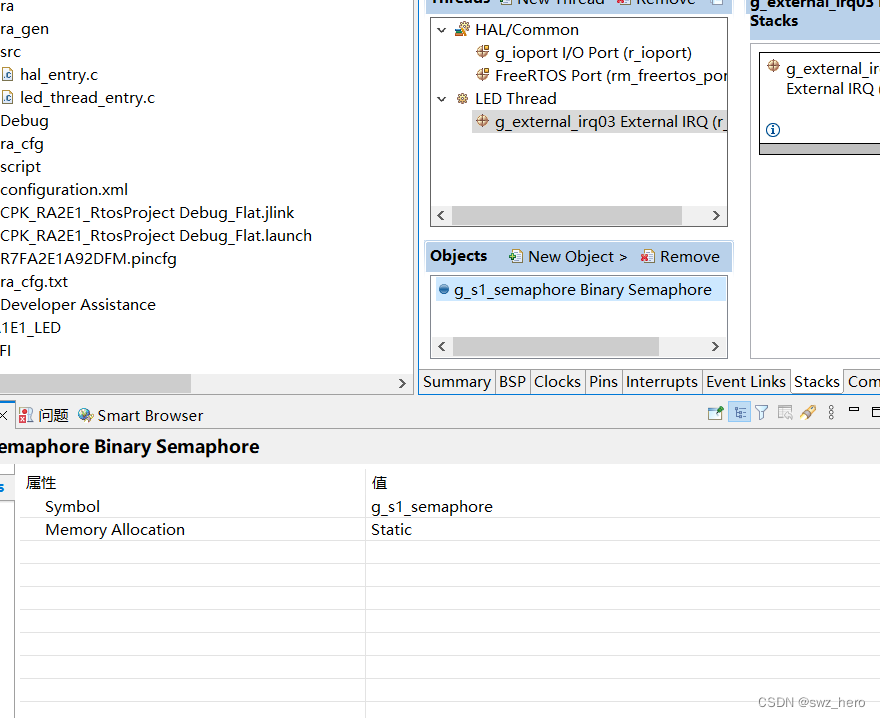

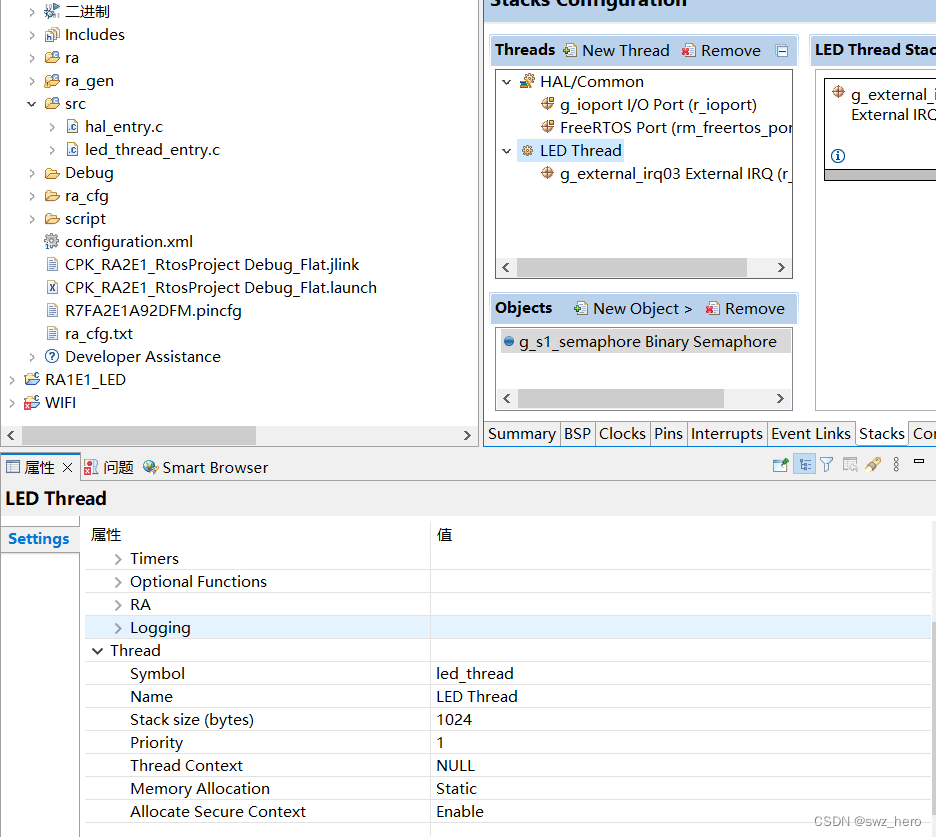

这里主要看配置,先添加一个led线程,改名。再创建具体任务,设置下降沿触发,等级为3。通道为3。实际引脚为P004。见下图。
2.代码逻辑
代码包括两部分,一部分是灯灯高低电平,另外一部分是按键的作用,按键按下,灯电平为低电平,否则为高电平。
void led_thread_entry(void *pvParameters)
{
FSP_PARAMETER_NOT_USED (pvParameters);
extern bsp_leds_t g_bsp_leds;
bsp_leds_t Leds = g_bsp_leds;
uint8_t led_level = BSP_IO_LEVEL_HIGH;
g_external_irq03.p_api->open(g_external_irq03.p_ctrl, g_external_irq03.p_cfg);
g_external_irq03.p_api->enable(g_external_irq03.p_ctrl);
while (1)
{
g_ioport.p_api->pinWrite(&g_ioport_ctrl, Leds.p_leds[BSP_LED_LED1],led_level);
if (led_level == BSP_IO_LEVEL_HIGH)
{
led_level = BSP_IO_LEVEL_LOW;
}
else
{
led_level = BSP_IO_LEVEL_HIGH;
}
xSemaphoreTake(g_s1_semaphore, portMAX_DELAY);
}
}
/* callback function for the SW1 push button; sets the semaphore */
void external_irq03_callback(external_irq_callback_args_t *p_args);
void external_irq03_callback(external_irq_callback_args_t *p_args)
{
FSP_PARAMETER_NOT_USED(p_args);
xSemaphoreGiveFromISR(g_s1_semaphore, NULL);
}
注意按书上的会报错,external_irq03_callback()此函数为声明,可以先加个声明。
3.效果

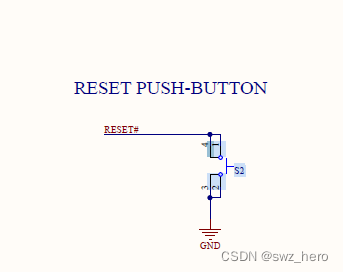

按下S1键,红灯灭,不按则亮。实际测试,只有按下RESET键才会有效果,这里有疑惑,我查了原理图,管脚P004连接s1按键,也连接IRQ03。希望能解决这个疑惑,大家可以试试。

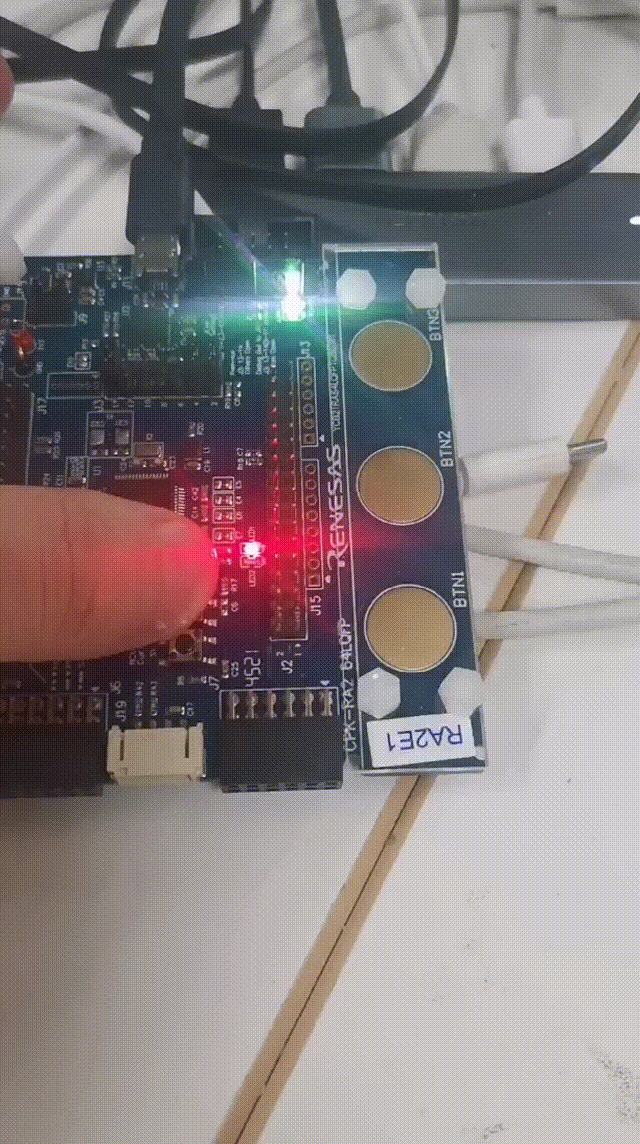

最终效果:
