一、激光3D线扫成像原理

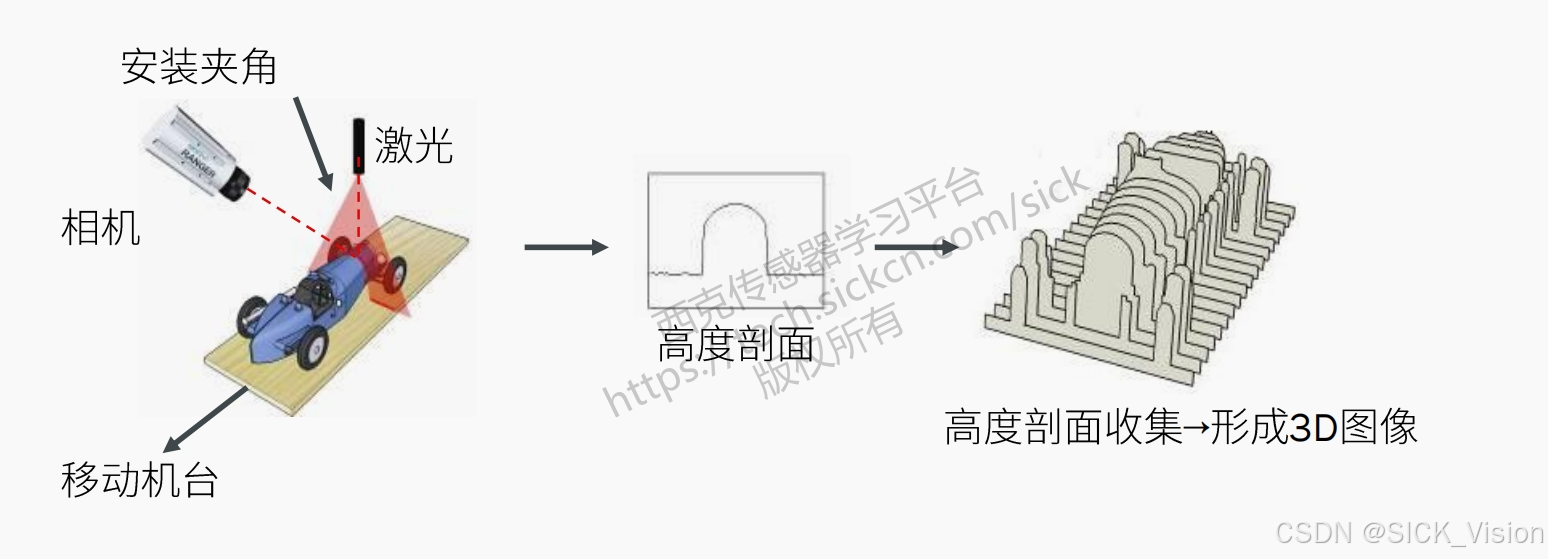

    1. SICK 3D视觉的主要原理是激光三角测量法（Laser triangulation）
    2. 激光光源投射到物体的表面，相机的镜头和激光成一定的角度，生成物体表面的轮廓线
    3. 物体轮廓在激光线处通过，生成多条物体表面的轮廓线，相机将轮廓线组成一幅3D图像
    4. 3D成像需要扫描物体表面，因此物体与相机必须发生相对位移

结构示意图如下：
西克传感器学习平台

二、系统架构

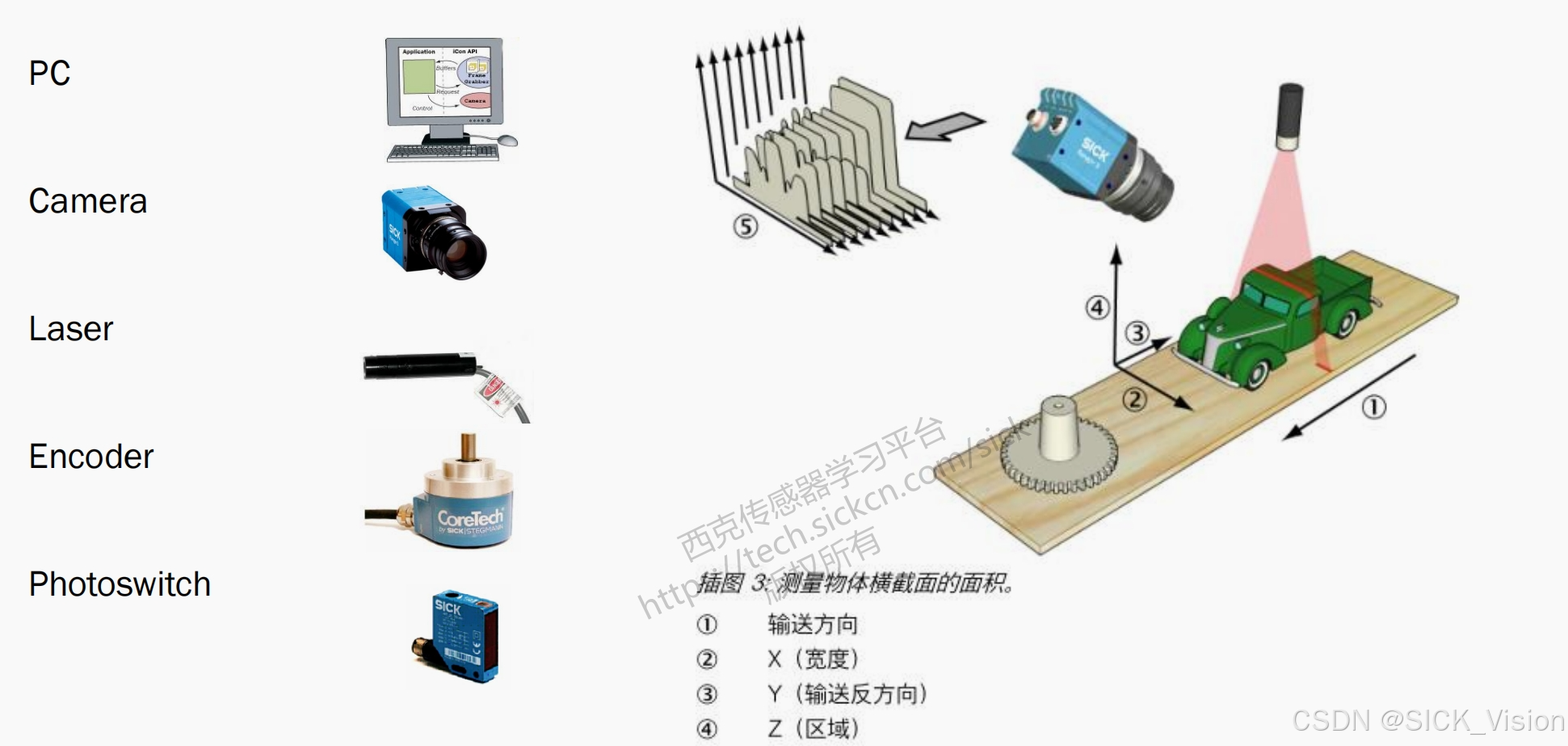

1.分体式架构

西克传感器学习平台
分体式相机需要搭配激光器进行使用，其中常见的激光器等级有2M和3B：
在这里插入图片描述

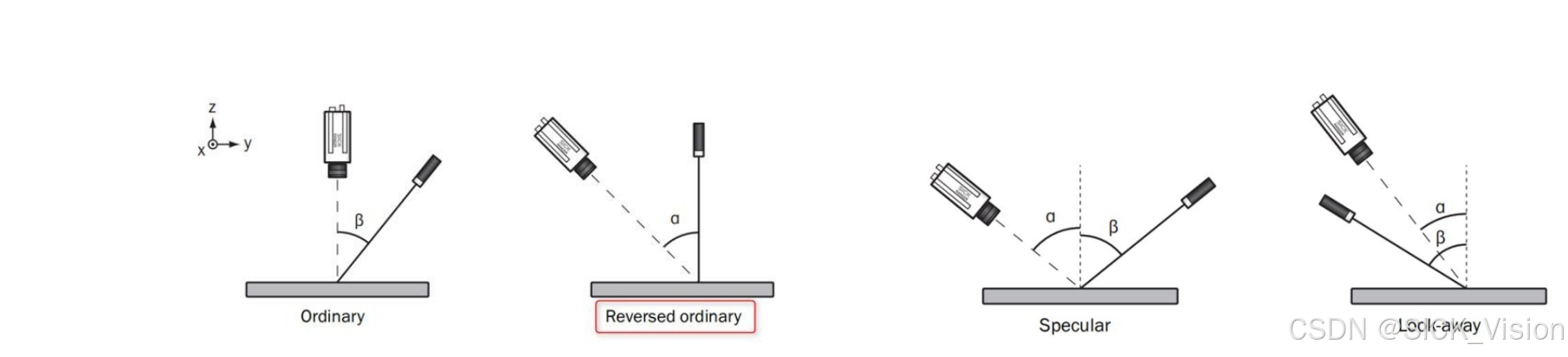

2. 架设方式

在这里插入图片描述

  1. Ordinary：布置安装简单，计算结果的应用非常直观，是目前最常用，也是一种通用的结构形式；
  2. Reversed Ordinary：布置安装简单，计算结果的应用不够直观，多用于对精度要求高的平面物体的特征测量；
  3. Specular：布置安装复杂，计算结果的应用不够直观，多用于反射特性较弱的深色物体的表面测量
  4. Look-away：多用于高反光件，比较少见 (因为直射式和斜射式，通过俯仰一定的角度，也可达到类似的效果)

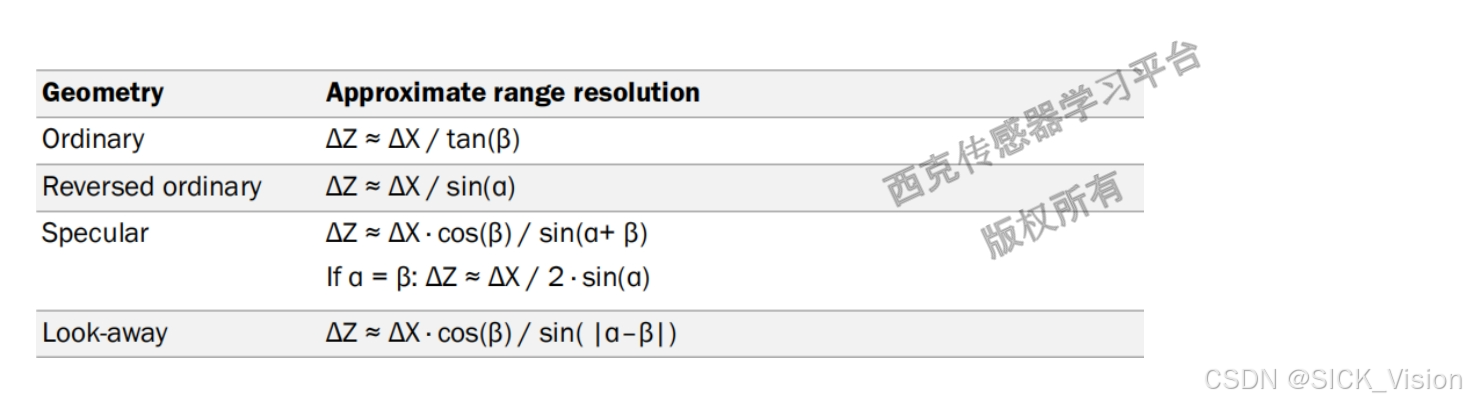

3.确定分辨率

线激光3D相机的平均分辨率，可分为三个方向：

  • 1.x轴与运动方向（y轴）正交

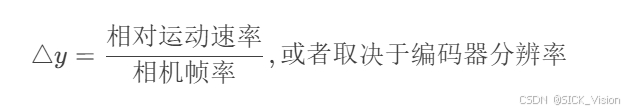

  • 2.运动方向（y轴）

  • 3.深度方向（z轴）

    受限于系统光学放大率，相机光轴和激光平面夹角，以及激光线中心提取算法的亚像素精度。

在这里插入图片描述

  • 4. 阴影与盲区

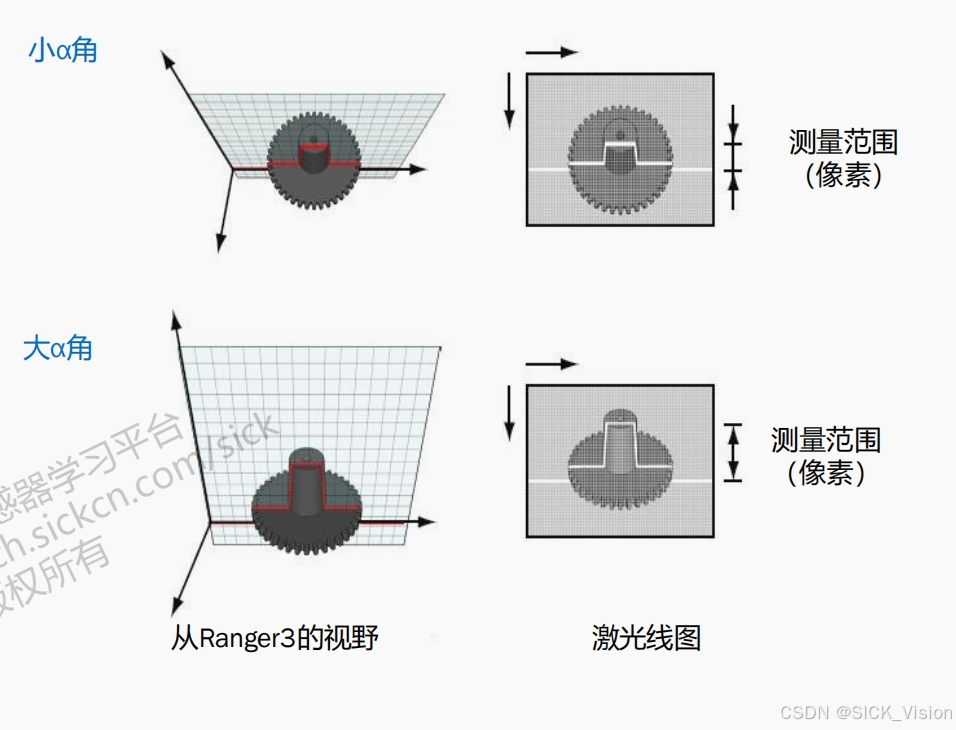

  相机光轴与激光平面的夹角 α 影响z向分辨率和盲区

在这里插入图片描述

总结: α角越大，相同的测量范内，像素越多，z向分辨率越高，盲区（相机接收不到反射光线的区域）越大。激光器垂直于物体表面时（Reversed Ordinary），阴影最小（激光器照射不到的区域）；相机垂直于物体表面时（Ordinary），盲区最小。

5. 激光散射

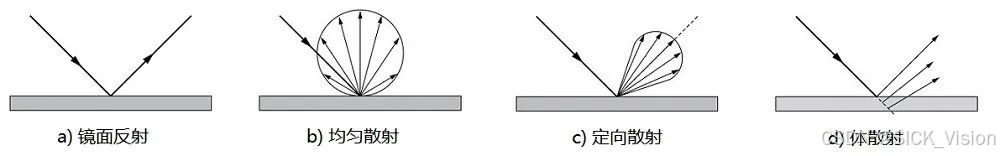

当激光束打在不同的被测物上时，考虑物体表面的散射特性，可分为四种情况：

  1. 激光打在镜面上时，发生镜面反射，反射方向取决于激光和表面的相对方向，反射光一般不会进入相机，表现为无信号
  2. 激光打在朗伯体上，发生均匀散射，散射的强度正比于观察方向和表面法向量夹角的余弦，是一种最理想的情况
  3. 激光打在普通物体上，通常发生定向散射，即最大散射强度出现在一个理想的反射方向上，散射分布的角半宽，取决于表面粗糙度

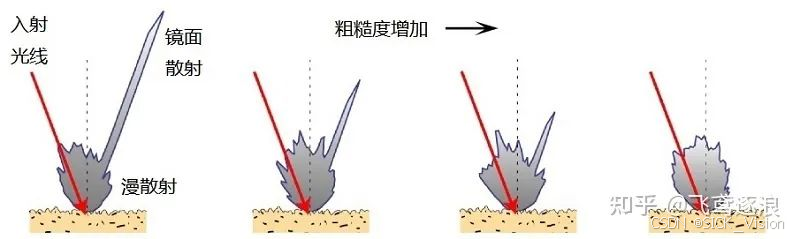

实际中，物体表面的散射特性是 a) b) c) d) 的混合，其中占主导地位的散射特征，主要取决于表面粗糙度，如下图：

图像来源： 【干货】3D视觉之线激光3D相机_3d线扫相机y精度 csdn-CSDN博客

- 随着表面粗糙度的增加，物体的散射特性，由镜面散射占主导地位，逐渐演变为漫散射占主导。如果物体表面的颗粒大小和入射光的波长相近时，激光容易发生相长和相消干涉，产生散斑噪声，如下：

图像来源： 【干货】3D视觉之线激光3D相机_3d线扫相机y精度 csdn-CSDN博客

此外，激光散斑噪声，也与成像系统的放大率有关，放大率越大，散斑噪声愈发明显。保持系统结构不变，更换焦距为之前 1/2 的镜头，对于同样的激光条，新拍摄的图像，如下：

 图像来源： 【干货】3D视觉之线激光3D相机_3d线扫相机y精度 csdn-CSDN博客

三、 SICK 激光三角测量原理系列产品一览

   1. 分体式相机系列 -Ranger3

在这里插入图片描述

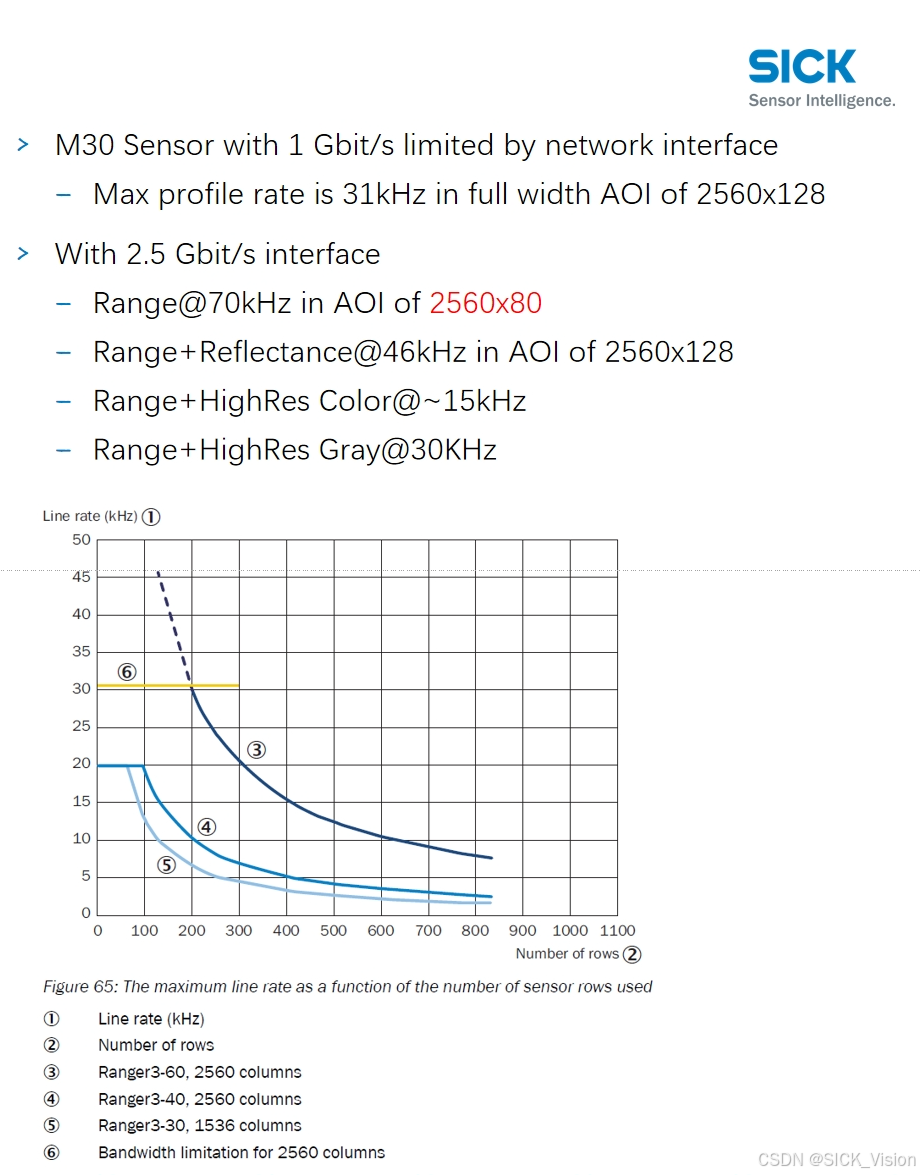

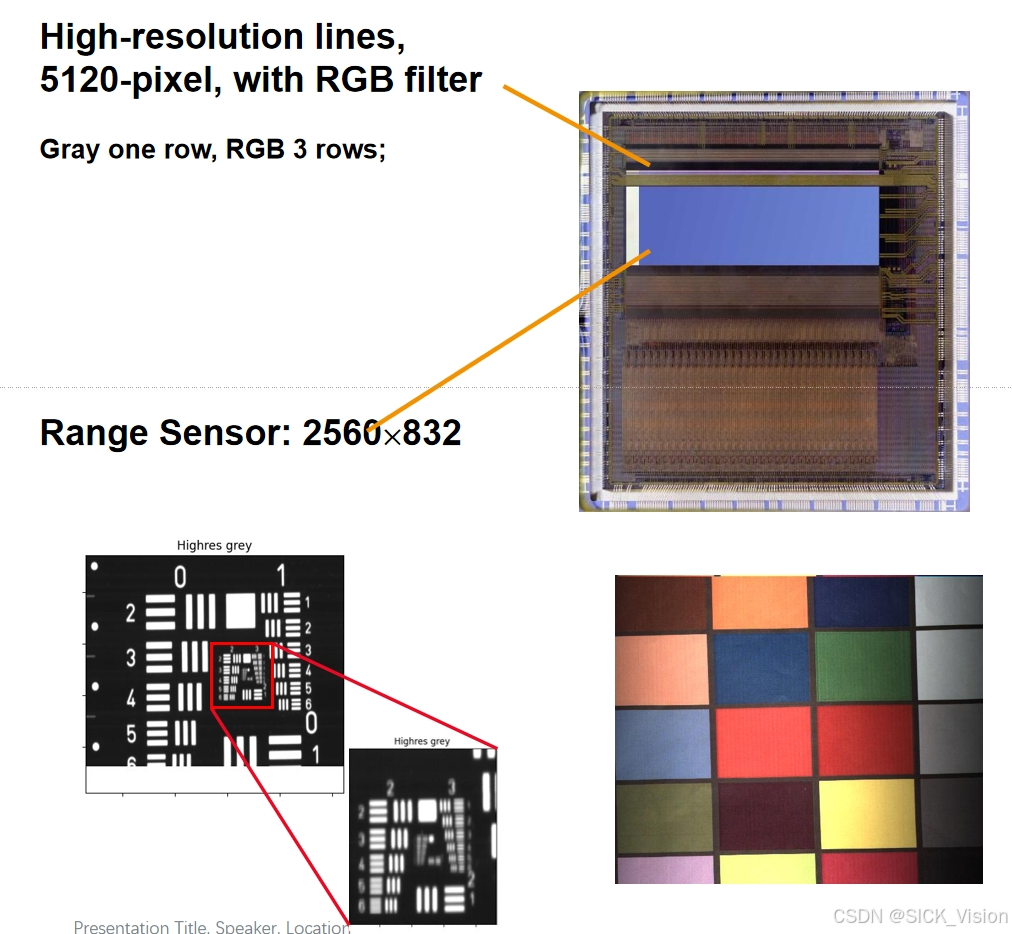

    2. 高性能传感器 M30芯片

在这里插入图片描述

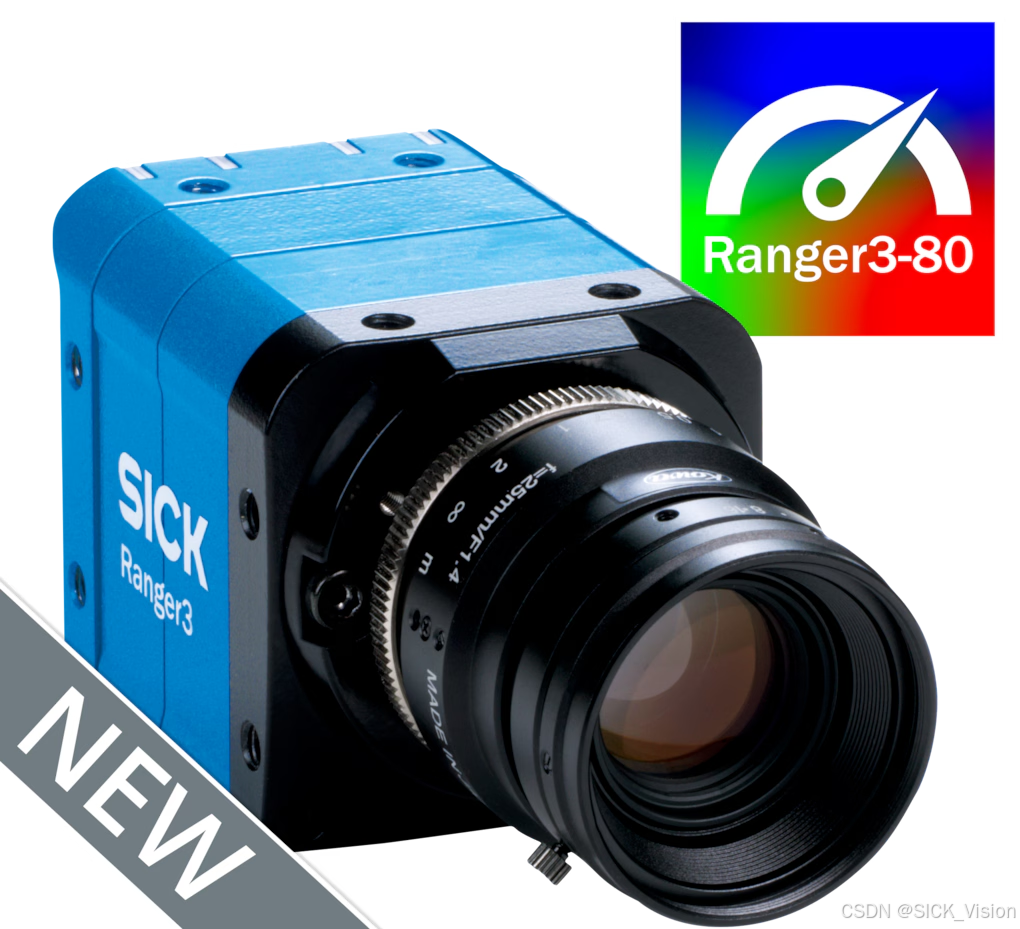

3. 高精度彩色2D线扫+激光3D线扫一体成像最新技术-Ranger3-80

详细参数
在这里插入图片描述在这里插入图片描述

4.成像效果

矿石筛选成像效果
在这里插入图片描述
  左：高精度彩色线扫图像；                                                                                                        右：超高像素手机相机图像

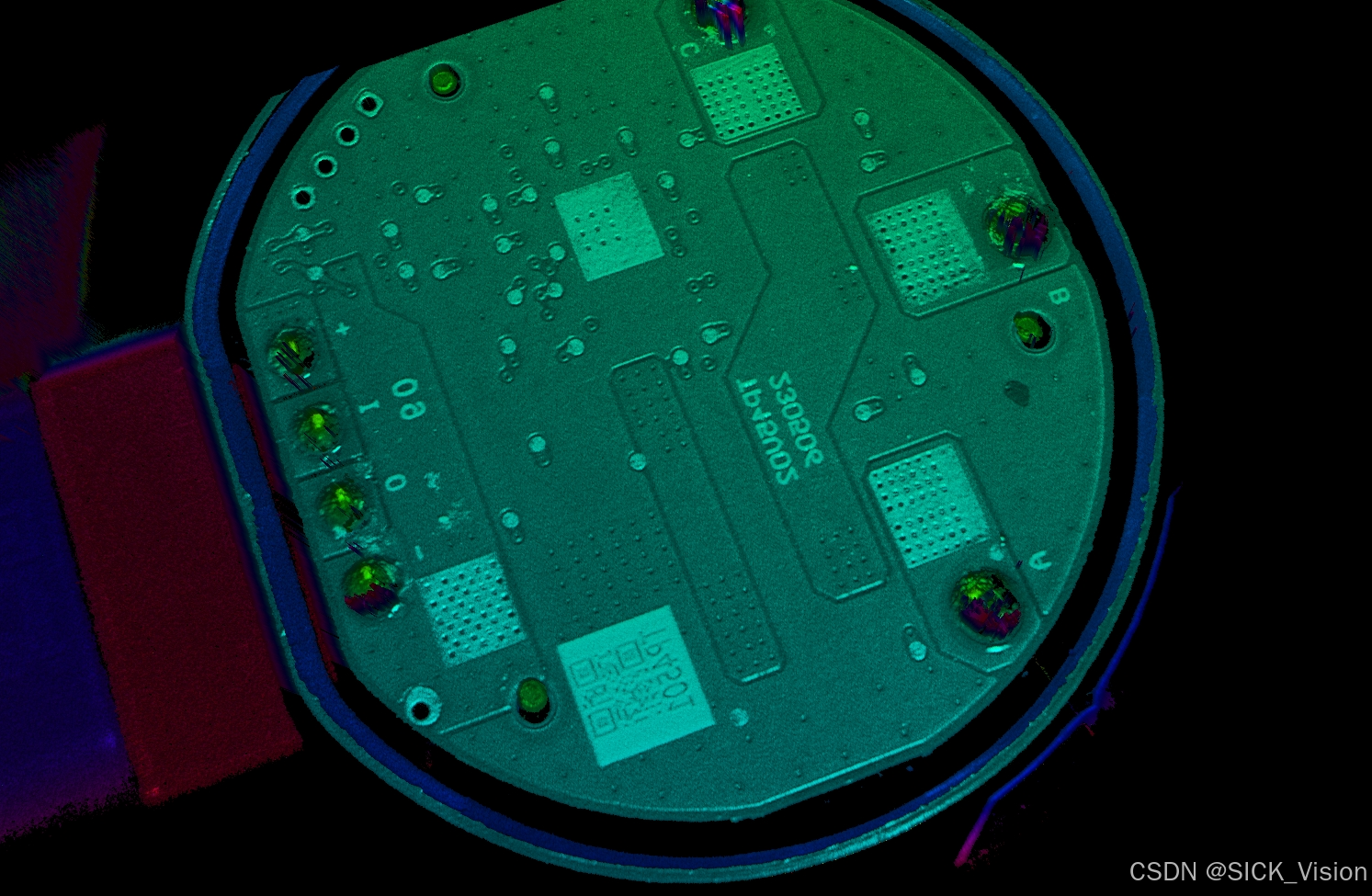

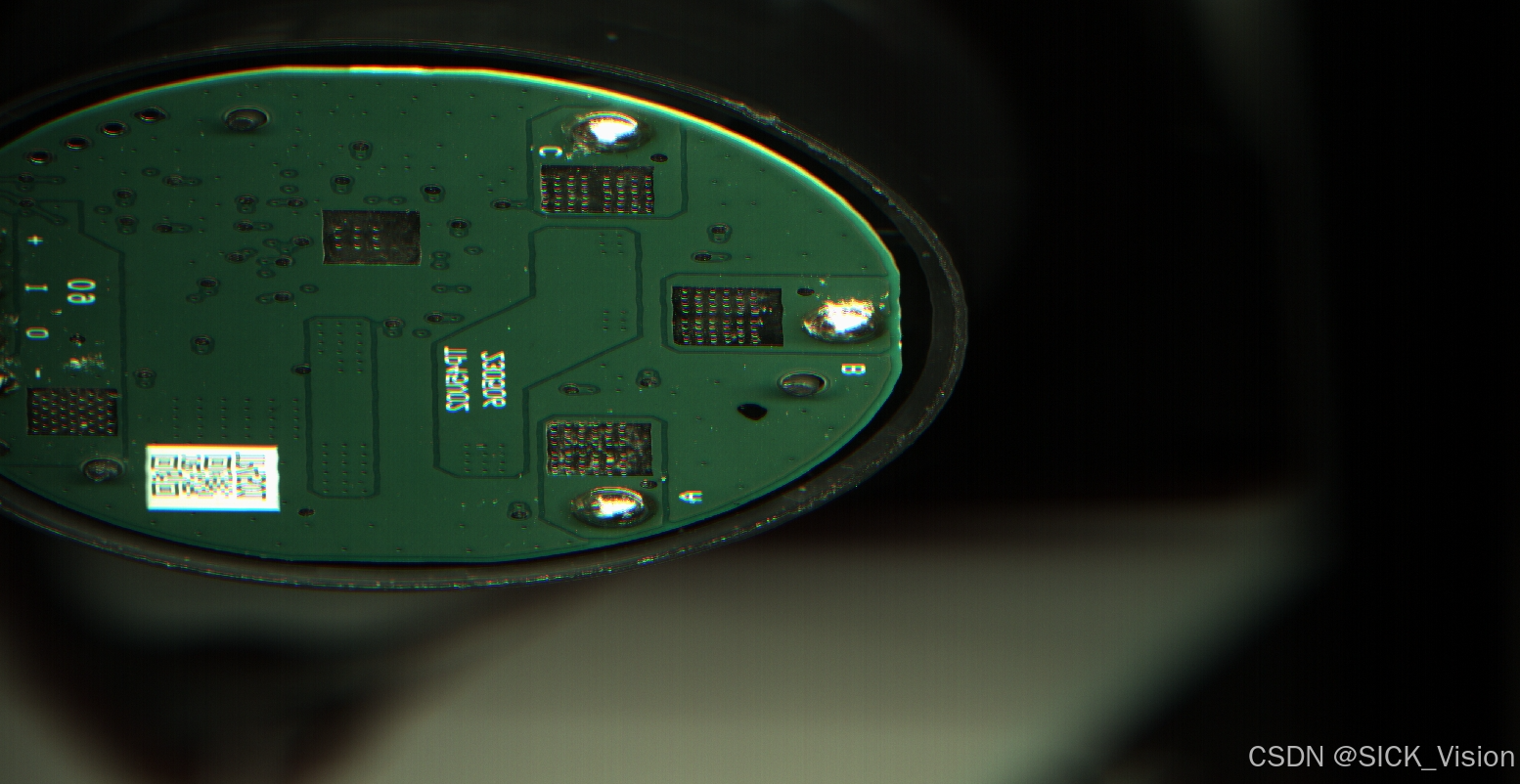

高精度PCB板检测效果
在这里插入图片描述
 左：3D线扫反射合成图；
在这里插入图片描述
右：2D彩色线扫图

高质量彩色点云融合数据（pcd格式）

在这里插入图片描述

更多

西克中国 | SICK

传感器技术学习平台

参考资料：
  1. 【干货】3D视觉之线激光3D相机_3d线扫相机y精度 csdn-CSDN博客
