软件下载及安装教程网络上一堆，不再赘述，唯一的安装重点（安装软件时最好断网），否则可能会出现装不了补丁等问题；
1.软件界面配色调整
软件安装完成后，如果对界面颜色不喜欢可以随时切换，具体设置路径为：文件 - 设置 - 用户 - 显示 - 用户界面 - 用户界面设计（浅色/深色） - 确定
2.新建项目
打开软件，在用户界面左侧 页 - 树窗口中右键 - 项目 - 新建，输入项目名称、选择项目保存路径和基本项目模板、创作者，点击确定，确定
3.修改默认框图
文件 - 设置 - 项目 - （你的项目） - 管理 - 页 - 默认输入框（浏览选择你需要的输入框替换）
4.新建页面
在开始选项卡 - 页 - 新建（输入页名、类型、描述、表格名称、框图名称） - 确定
5.绘制一个正反转原理图
5.1）插入设备连接点，插入 - 设备 - 设备连接点，按住Ctrl + 鼠标可以调整方向；分别插入L1\L2\L3\N这四个设备连接点；
5.2）插入一个电机保护器，在插入中心 - 符号 - IEC_Symbol - 电气工程 - 安全设备 - 电机保护开关 - 电机保护开关，8个连接点 - QL4_10L（按Tab键切换方向），放到合适的位置后点击左键并输入设备标识符QS1;
5.3）插入“左下角”，插入 - 符号 - 左下角，分别插入4个与QS1出线对齐的左下角；
5.4）插入3个熔断器，在插入中心 - 符号 - IEC_Symbol - 电气工程 - 安全设备 - 熔断器；
5.5）插入4个中断点，插入 - 符号 - 中断点，按住Ctrl + 鼠标调整方向，在合适位置左键后托住平移可直接连接4个熔断器，并修改；
【软件技巧】
设备连接点代号输入时，可采用 Ctrl + Enter 键来增加分隔符；
移动元件自带的文字，选择元件后按 Ctrl + B（移动属性文本），再选择要移动的文字即可；
指定格式 复制选中的文本的格式，被替换者可框选；
弧度交叉线画法，选择任意直角符号，按BackSpace键调出窗口，选择弧度交叉线；
文本框内文本输入时，使用Ctrl + Enter 键可以进行文本换行；
【删除高层代号和位置】
【修改图纸框】
在软件窗口【菜单栏】选择【主数据】选项卡 - 图框 - 复制，在弹出的窗口中选择【FN1_001.fn1】，保存为副本文件或自定义名称，然后根据需要自己修改风格和布局等。
修改已有的图框时，直接在主数据 - 图框 - 打开 （目标图框）
【电位定义标注】
插入 - 连接 - 电位定义
【导入edz部件库文件】

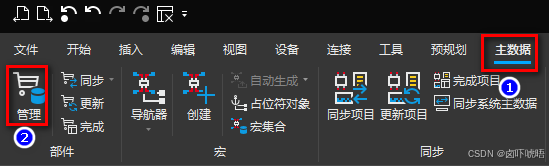

1）在Eplan软件 - 主数据 - 单击管理；

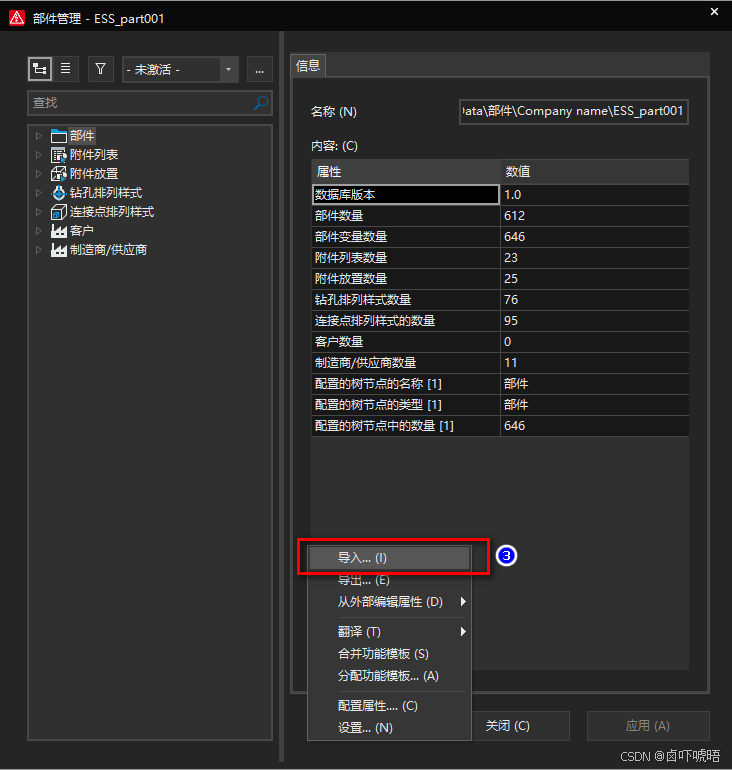

2）在弹出的部件管理对话框中，选择其他 - 导入；

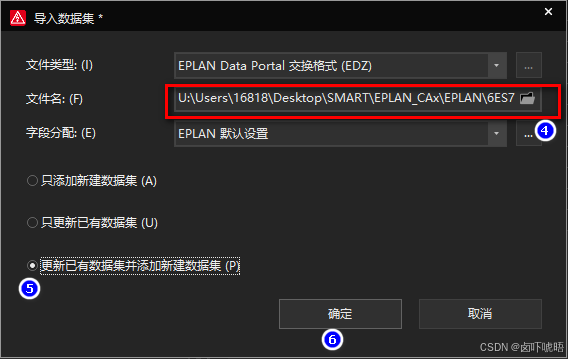

3）选择我们下载好的edz文件，点击<更新已有数据集并添加新建数据集>，确认，完成edz部件导入；
【部件内容修改】

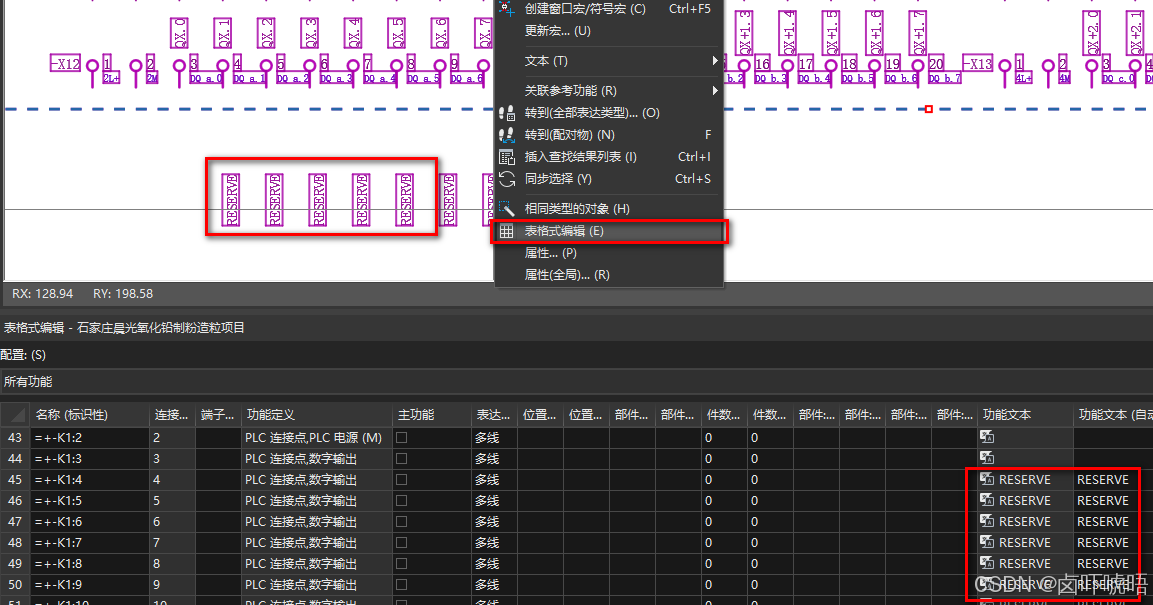

当我们通过上面的方法将部件导入至Eplan后，插入到图纸中的部件在显示过程中，可能有些内容我们需要调整或删除，此时右击部件，在弹出的菜单中选择<表格式编辑>，即可对相应的部件内容进行编辑了。
【中断点符号数据位置改变】

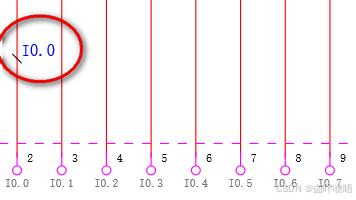

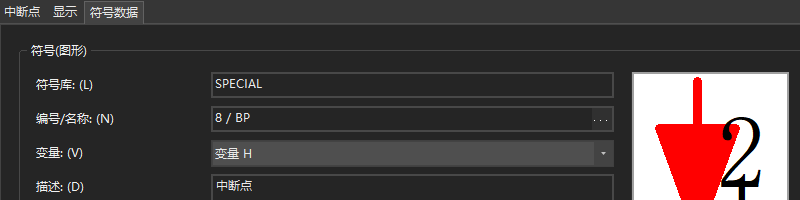

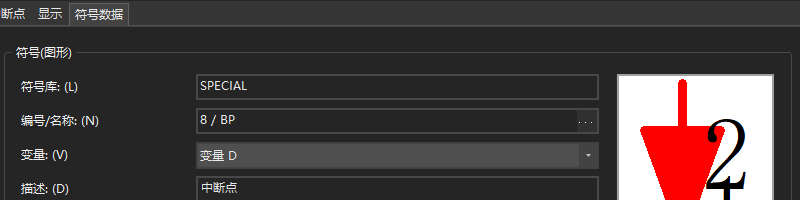

在绘图时，中断点及其他元件的符号数据位置可能不是我们想要的样子，两种方法改变它，第一种方法是选择中它，Ctrl+B，然后拖动它到你想要的地方，第二种方法更加简单和标准一些（位置），直接双击打开你所要调整的元件，在符号数据中 - 变量 -选择A到H这8种位置即可。
【整体修改图纸页码编号】

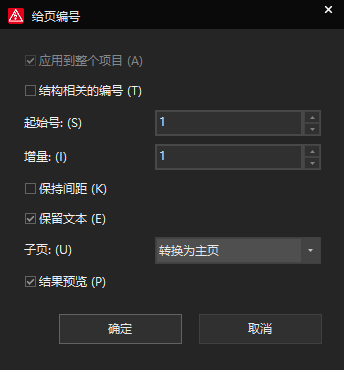

打开项目，在项目名称上右击，选择编号...，弹出对话框，按下图设置即可，勾选预览，确定；
