用CH340给STM32C8T6和野火stm32F103Mini板下载程序需要注意的三个问题

一、给stm32c8t6下载

1、CH340的引脚RX、TX的接法

CH340模块与stm32的串口引脚关系为： RX对应TX ，TX对应RX 。通过串口给stm32烧录程序时要用串口1 ,即用A9和A10脚，其中A9为TX引脚，A10为RX引脚。如图所示连接：

2、BOOT脚设置

BOOT1置0。

BOOT0置1，按复位键，下载程序；置0，按复位键，运行程序。

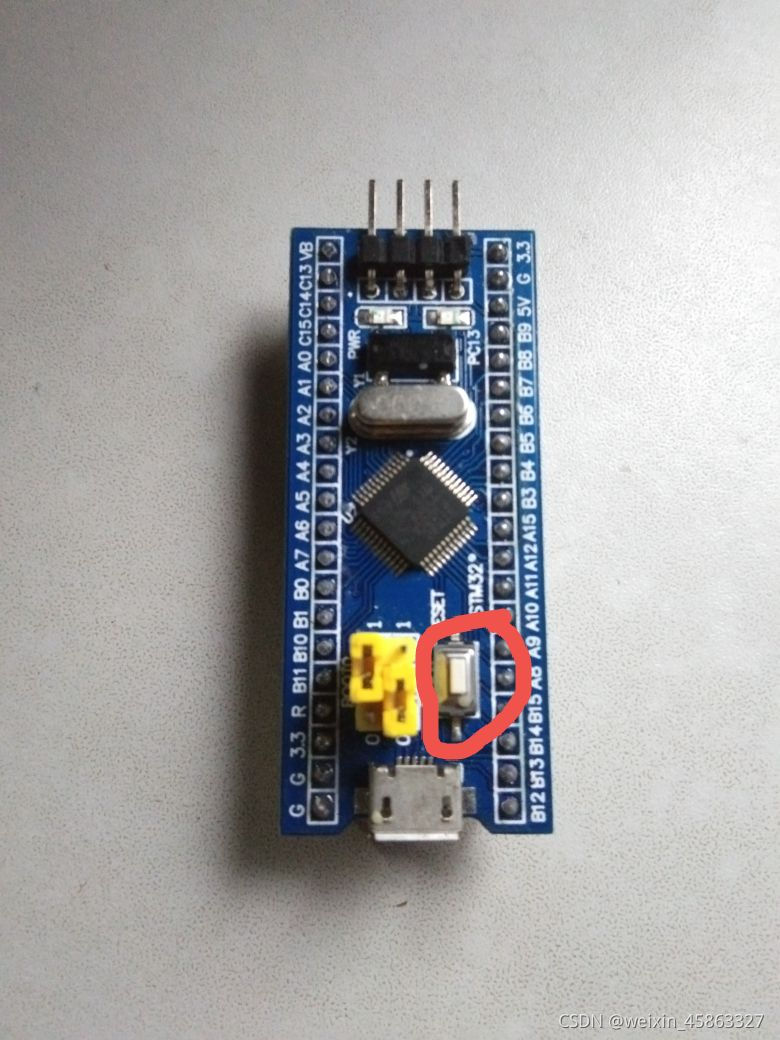

3、FlyMcu中点击开始下载后要按复位键

如下图

二、给野火mini板下载

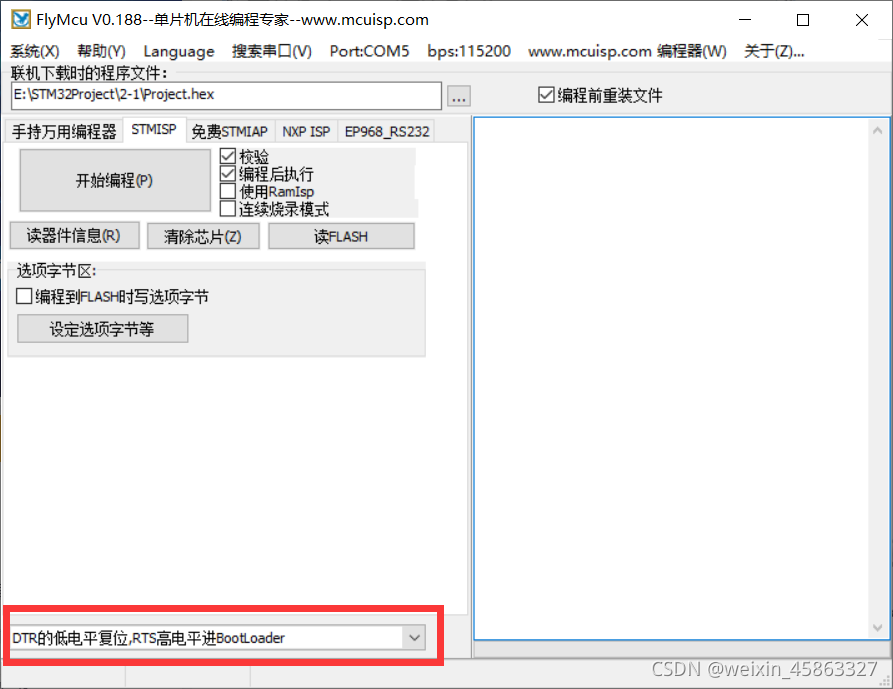

特别需要注意的是DTR 低电平复位，RTS 高电平进入 bootloader的配置，如图：
