吃个晚饭的时间，看明白三相交流感应电机驱动原理

💕三相交流感应单机驱动方式

物理开关：（接触器开关、正反向控制，星三角启动）
变频驱动：（软启动、变频器调速、一般无星三角启动）

---

💕一、物理开关驱动

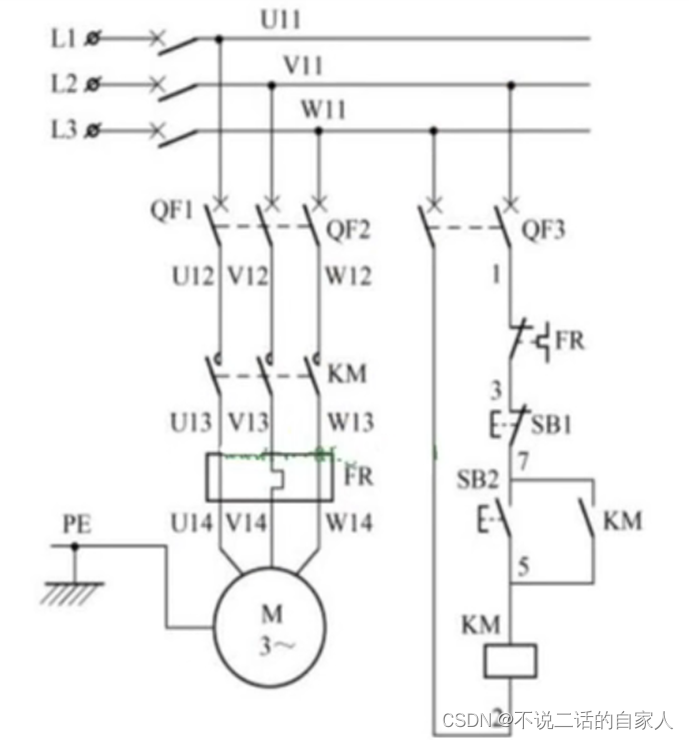

🤞该电路是比较典型的驱动电路，可以看出，图中有一个热继电器FR，用来保护电路防止电流过大（若电流过大，FR发热，右侧FR开关打开，一打开后右侧KM就释电，后左侧KM打开，电机停止）
运行原理： 打开总开关，按下SB，KM闭合，电机开始运转

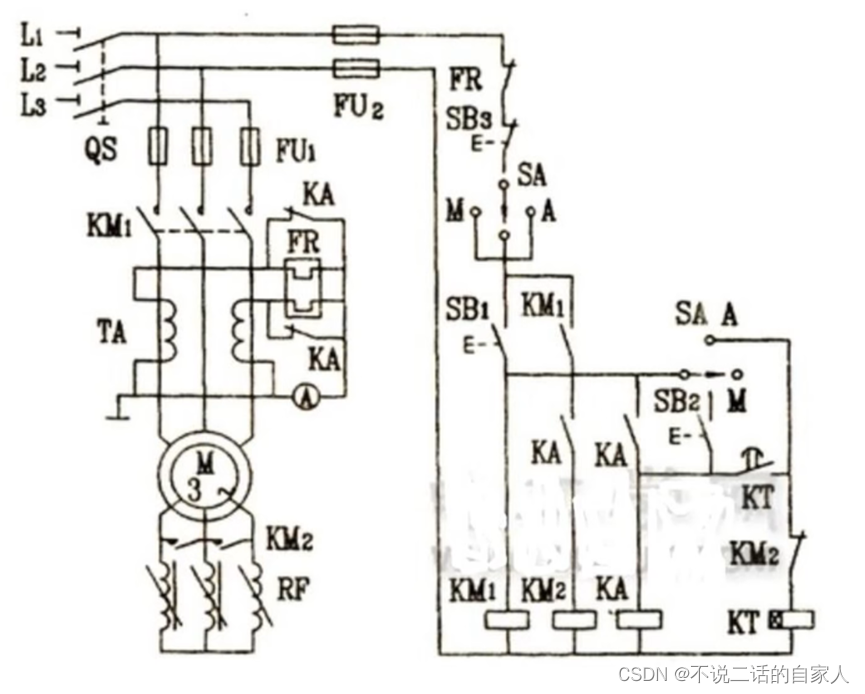

🤞下图为三相交流有刷电机驱动原理图：

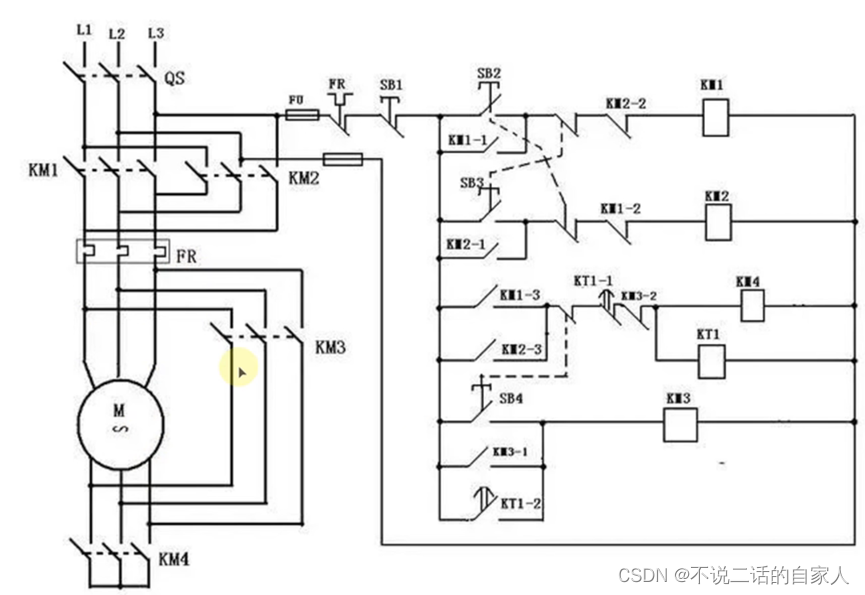

🤞下图为星三角启动接法：可以看到KM1和KM2是用来控制正反转的，KM3闭合为三角形接法，KM4闭合为星形接法

💕二、三相交流变频器驱动

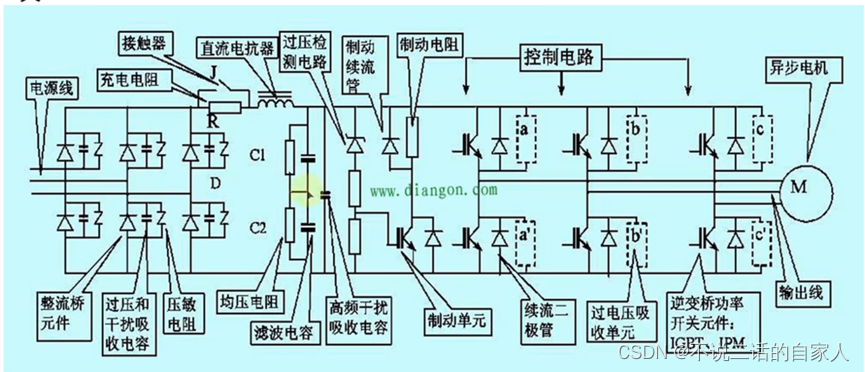

🤞左侧交流电进来进行转换成直流电，再右侧转换成交流电

三、总结：

三相交流感电机驱动 的方式为1、物理开关驱动 2、变频驱动

---
