气缸模组控制一以1200PLC为例从易到难学习

气缸模组是日常自动化产线中最常见的设备,所有工控人都应当熟练掌握,但是很多培训机构在气缸运用方面浮于表面,只是让学员简单的控制一下电磁阀让气缸动起来,而根本不讲实际项目中多气缸组合、磁环、报警等要素是如何整合起来的,等真上了实际项目就傻眼。

本课程经过精心准备,特别考虑了0基础同学的接受能力,从最简单的单气缸控制逐步提升到根据磁环开关控制,再提升到多气缸如何联动,整体循序渐进,清晰易懂。

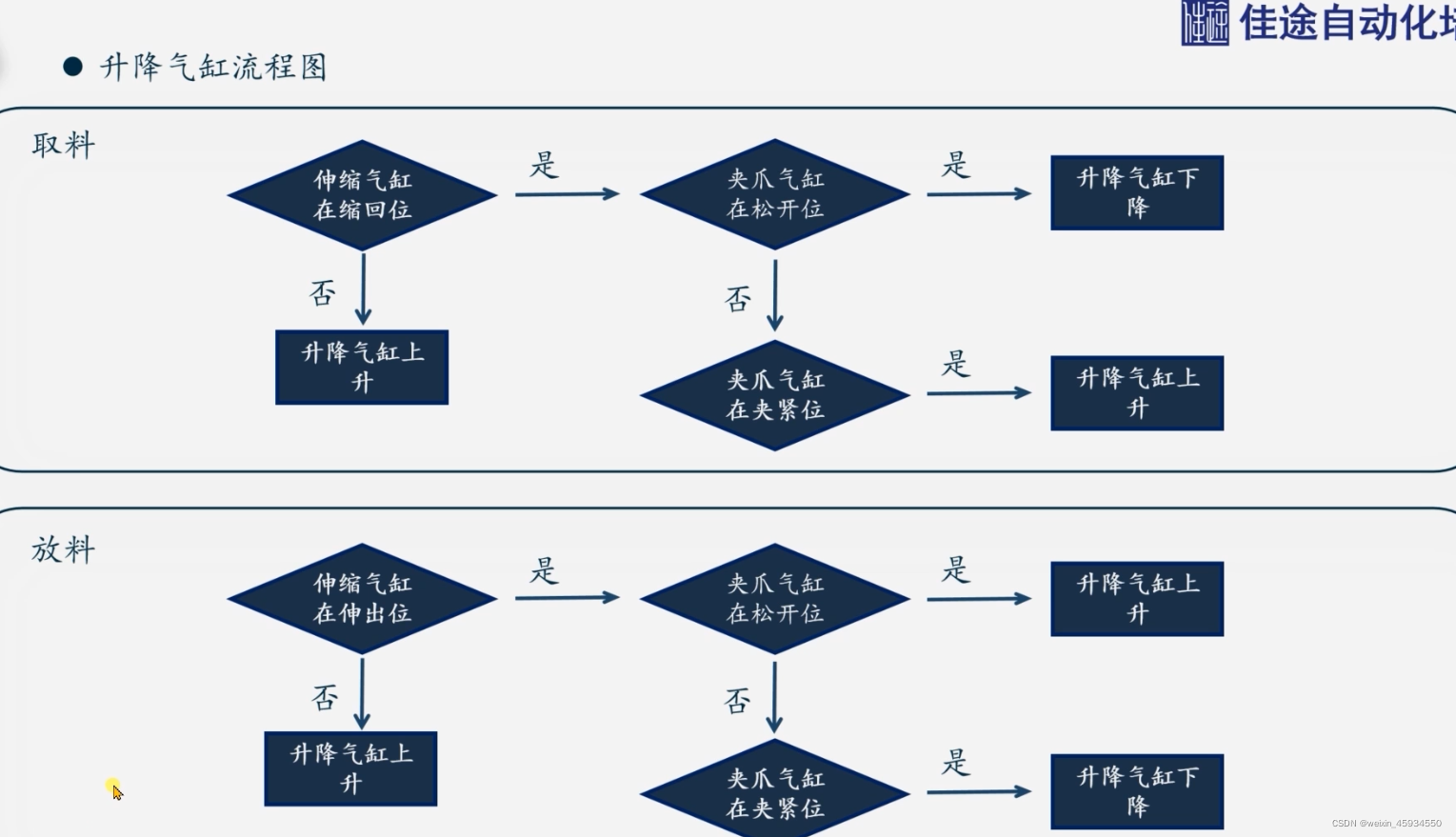

在这里插入图片描述

课程约7个小时,以西门子1200PLC为例进行演示讲解。下文程序段包括但不限于:
伸缩伸出
伸缩缩回
下降
上升
夹紧
等常用功能和程序,请大家一边看一边跟着练习,把课程中的内容全部掌握,以后真实工作中再碰到气缸模组的应用就轻轻松松了。

课程目录如下:

阶段一:直接控制气缸伸缩
1.1:揭露单控阀的秘密
1.2:双控两位五通阀的倔强
1.3:双控三位五通阀最听话
1.4:如何进行电磁阀的选型22:19

阶段二:通过检测磁环位置闭环控制气缸伸缩
2.1:气源气压不足引发的碰撞
2.2:获取气缸的位置信息原来这么简单
2.3:这么多气缸配合起来也很默契

阶段三:带你上项目,全真1:1实景案例
3.1上:一个气缸也可以做一台设备-上
3.1下:一个气缸也可以做一台设备-下
3.

### 使用PLC控制气缸伸缩动作的实现方法 #### 程序设计概述 在工业自动化领域,使用可编程逻辑控制器(PLC)来控制气缸的动作是种常见的方式。通过编写合适的梯形图或指令列表程序,可以精确地控制气缸的伸出和收回动作[^1]。 #### 设备选型与硬件连接 通常情况下,选用三菱FX3U系列PLC作为控制系统的核心部件。该型号支持多种输入/输出模块,能够满足大多数气动系统的控制需求。具体来说,需要将电磁阀接入PLC的输出端子,并确保电源电压匹配。此外,在实际项目中还可能涉及传感器信号采集,比如用于检测活塞位置的磁感应开关,这些都需要正确配置并接至PLC的输入端口[^2]。 #### 软件开发流程 以下是基于三菱PLC个典型气缸控制方案: ```ladder // 假设 X0 是启动按钮对应的触点地址; // Y0 和 Y1 分别代表两个方向上的电磁阀线圈地址; LD X0 // 当按下启动按钮时触发操作序列 OUT M0 // 设置中间标志位M0表示过程正在运行 LD M0 // 如果当前处于工作状态,则继续执行下步骤 ANDP T0 // 并等待定时器T0完成充放电周期(假设设定时间为气缸完全移动所需时间) OUT Y0 // 驱动Y0使能正向电磁阀开启从而推动气缸向前运动 LD M0 // 同样保持跟踪整个循环的状态变化情况 ANF T1 // 反转条件由另个延时元件决定(T1预置值应等于返回行程耗时秒数) OUT Y1 // 接通反向路径以便拉回杆件恢复初始姿态 ``` 上述代码片段展示了基本的功能框架——即如何利用外部物理按键激活内部继电器电路进而切换不同阶段之间的转换关系。 #### 关键技术要点说明 - **安全互锁机制**:为了防止意外发生碰撞损坏机械结构组件,在软件层面需加入必要的保护措施。如只有当侧完全到达终点后才允许另侧开始动作。 - **顺序控制策略**:对于复杂的多步工序而言,合理安排各环节间的先后次序至关重要。这可以通过计数器或者移位寄存器等方式达成目标。 - **错误处理功能**:考虑到现场环境可能存在干扰因素影响正常运转效率,因此有必要预先规划好各类异常状况下的应对办法。如超时未响应则自动停止尝试重新初始化系统等。 ---
