DP1.4协议学习（二）Link层功能概述

上篇讲到整个协议主要由Link Layer、PHY Layer以及Policy Maker组成，本篇将详细解读Link层。

Note: DP协议的传输模式分为单流模式和多流模式，本系列主要针对单流模式

Link层总览

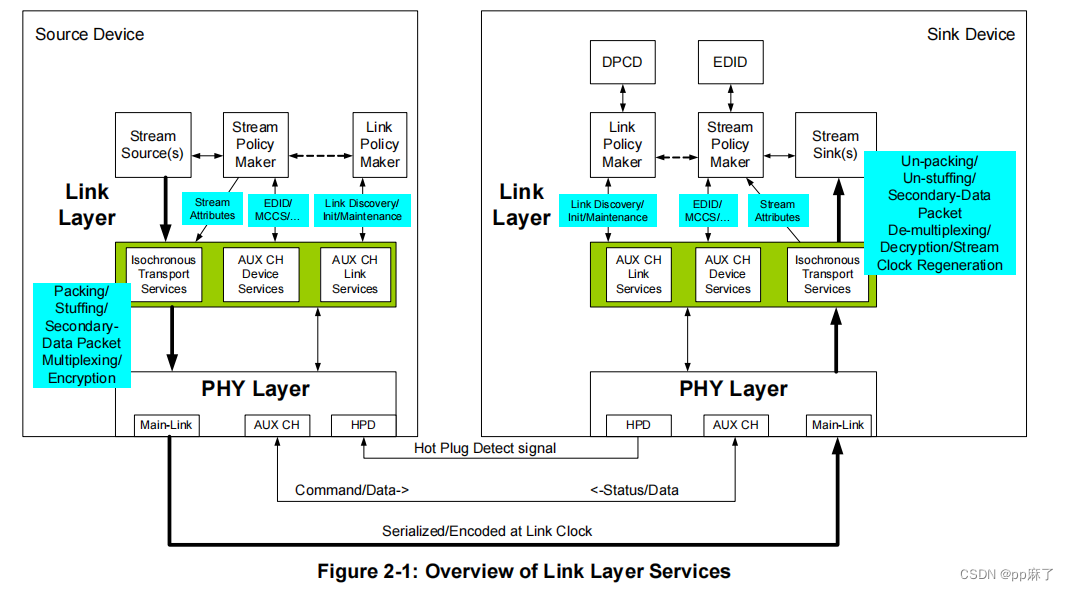

  如图所示，绿色的Link层主要提供三种服务Isochronous Transport Services、AUX CH Device Services和AUX CH Link Services:

• Main-Link链路上的同步传输服务（Isochronous Transport Services）

该服务是基于微包（micro-packet）架构的同步传输服务，通过一组规则(该规则在详细介绍同步传输服务时将会详细说明)将视频和音频流映射到主链路符号上，以便这些流可以在接收端正确地重新构建成原始格式和时间基。

  简单来说就是用来传输音视频数据的，但要遵循一定的格式，并插入很多控制数据和属性数据，以一定的速率和lane数进行数据传输。

• AUX CH上的链接（Link）和设备（Device）管理服务

Link服务主要通过访问显示端口配置数据（DPCD）来发现、配置和维护链路。Device服务支持设备级的应用程序，如EDID读取和MCCS控制，此外还可以用于可选的内容保护。

  Link层按照Stream/Link Policy Maker的指示或要求提供服务。Stream Policy Maker负责管理音视频流的传输。Link Policy Maker负责管理link链路，负责保持链接的同步和正常传输。协议中只描述了Link层如何在Policy Maker的控制下进行工作，但具体Policy Maker以何种方式去控制Link层，协议中不会做出规定，需要开发者自己制定交互接口。
