数字电路的时序分析

记录一下时序分析的学习

首先搞清楚以下时序分析时用到的名词：

• 记录一下时序分析的学习
  • 1.什么是setup time和hold time，为什么需要setup time和hold time
  • 2.时序路径是什么，有哪些时序路径？
  • 3.如何分析时序路径上的时序？
    • 3.1 setup time的分析
    • 3.2 hold time的分析
  • 现在再来看看为什么需要时钟约束？

1.什么是setup time和hold time，为什么需要setup time和hold time

参考：https://zhuanlan.zhihu.com/p/161283550

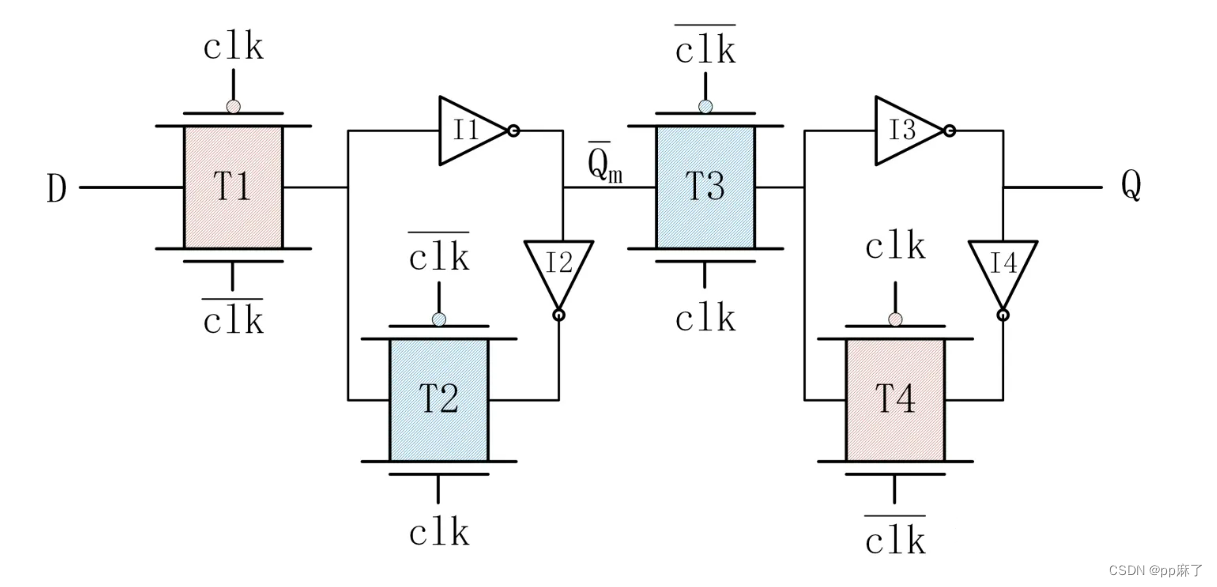

  首先来看触发器的原理，如下图所示，是一个传输门逻辑实现的D触发器，T1,T2,I1,I2构成了前级锁存器，T3,T4,I3,I4构成了后一级的锁存器，共同组成了一个触发器。

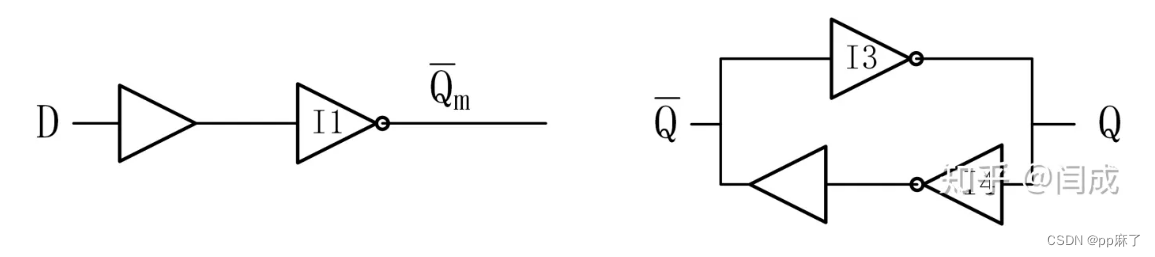

  其工作原理为：当clk信号为低电平时，T1,T4导通，T2,T3截止，这时候触发器的输出是稳定的，因为后级是稳定锁存数据的，电路简化是下图的样子：

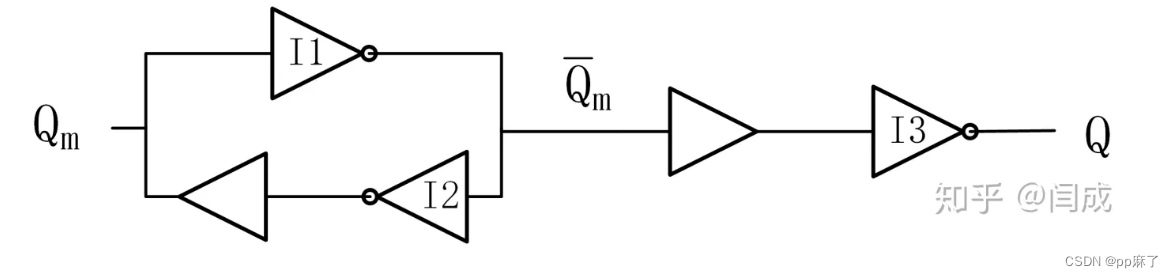

  当clk发生跳变，变为高电平时，T2,T3导通，T1,T4截止，前级锁存器将数据锁存，后级为一个通路，可将数据送出到Q端，简化为下图的样子：

那为什么需要setup time呢？

答：当clk由本来的低电平变为高电平时（也就是上升沿触发时），前级锁存器要想在高电平时正确锁存D端的数据，就必须在低电平的通路阶段，让D端的数据传输到I1的输出端，这样前级锁存器才能在变为高电平后正确锁存数据。从D输入端到I1的输出端（Qm非）需要的时间，就是setup的时间，即在CLK上升沿之前，D端数据要稳定一段时间，使得数据可以到达I1的输出端（Qm非）。

那为什么需要hold time呢？

答：在clk由低变高时，T1的关断是需要时间的，还是为了前级锁存器的正常锁存，确保T1完全关断，D在CLK上升沿之后，也需要保持不变，使得T1传输门完全关断，前级触发器正确锁存。

因此，在时序逻辑中，信号必须满足setup time和hold time，寄存器才能正确采集数据，逻辑才不会混乱。

2.时序路径是什么，有哪些时序路径？

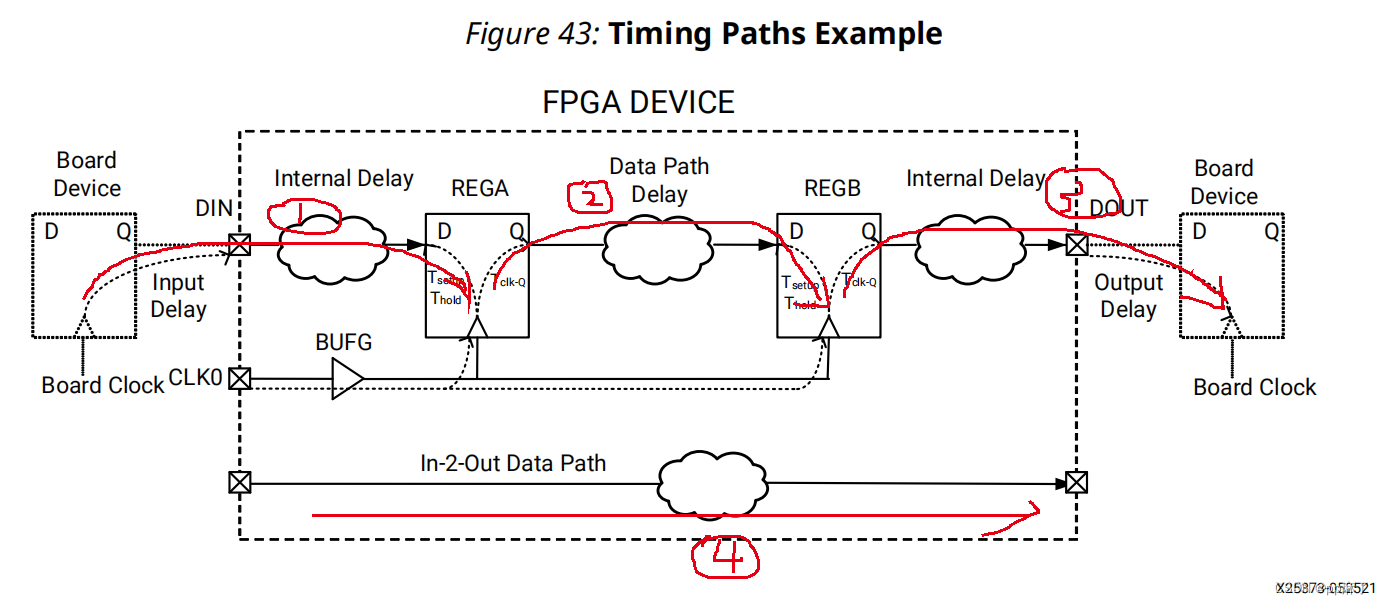

时序路径，其实就是信号的传输路径，根据信号的传输路径，时序路径有以下四种：

• Path from Input Port to Internal Sequential Cell（输入端口到芯片的内部时序元件（也就是寄存器））
• Internal Path from Sequential Cell to Sequential Cell（寄存器到寄存器）
• Path from Internal Sequential Cell to Output Port（内部寄存器到输出端口）
• Path from Input Port to Output Port（输入端口到输出端口）


  可以看到只要遇到寄存器，一条时序路径就结束，整个时序分析就是分析这些路径上的信号延时。

3.如何分析时序路径上的时序？

分析时序路径主要依靠分析时序路径上的信号延时，首先明确几个概念：

• launch edge time： 数据发射时间，也就是前一级寄存器将数据打出的时间
• capture edge time： 数据的捕获时间，也就是后一级寄存器捕获数据的时间，通常capture edge time - launch edge time为一个时钟周期。
• datapath delay： 数据从发射出到下一级寄存器D端的时间，通常为Tclk-Q + Tcomb（组合逻辑时延）
• source clock path delay： 指前一级source寄存器的clk，从时钟源端到source寄存器的延时
• destination clock path delay： 后一级destination寄存器的clk，从时钟源端到destination寄存器的延时



3.1 setup time的分析

首先根据上面讲到的时序路径来分析setup time，这里将提到三个概念：

• Data Required Time (setup)： 指的是为了满足setup，我们期望数据信号到达的时间
• Data Arrival Time (setup)： 指的是数据信号实际的到达时间
• Slack (setup)： 指的是期望到达时间与时间到达时间的差值，也就是时间裕度。

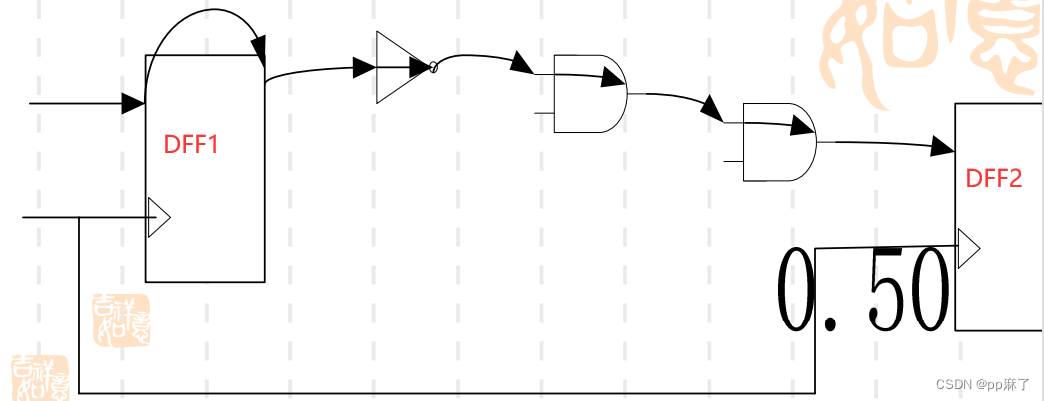

首先以reg2reg这种最为典型的时序路径（前面讲了4种时序路径）来看Data Required Time (setup)的分析：

在不考虑时钟偏移和时钟抖动的情况下，假设时钟周期为5ns，建立时间setup是0.5ns的话，也就是说数据必须在第二个周期的前0.5ns到达，即数据必须在5－0.5=4.5ns之前到达，因此4.5ns是要求到达时间，如果超过了这个时刻数据就打不进触发器DFF2，因此：

          Data Required Time (setup) <= 4.5ns

同样在不考虑时钟偏移和时钟抖动的情况下，假设Tclk-Q的时间为0.6ns，两个寄存器之间的组合逻辑延时为3.33ns，则：

          Data Arrival Time (setup) = 0.6ns+3.33ns = 3.93ns

也就是说clk上升沿之后3.39ns，数据就从launch edge到达了目的寄存器的D端，这个时间是小于4.5ns的，因此setup是满足的。

          时序裕度Slack (setup)=4.5-3.93=+0.57ns.

因此也看到setup时间约束的是数据传播的最大延时，在本例中，如果实际的信号传播延时大于了4.5ns，电路将不满足setup的要求，发生时序违例。

更进一步分析：

  实际的电路中，时钟并不是理想的时钟，source寄存器和目的寄存的时钟也不是完全同步的，由于时钟从时钟源到达两个寄存器的时间不同，因此存在时钟偏差skew，由于时钟的不稳定行，时钟还存在一定的抖动jitter，因此在分析setup时，也需要将时钟的因素考虑在内。

还是以reg2reg的时序路径为例：

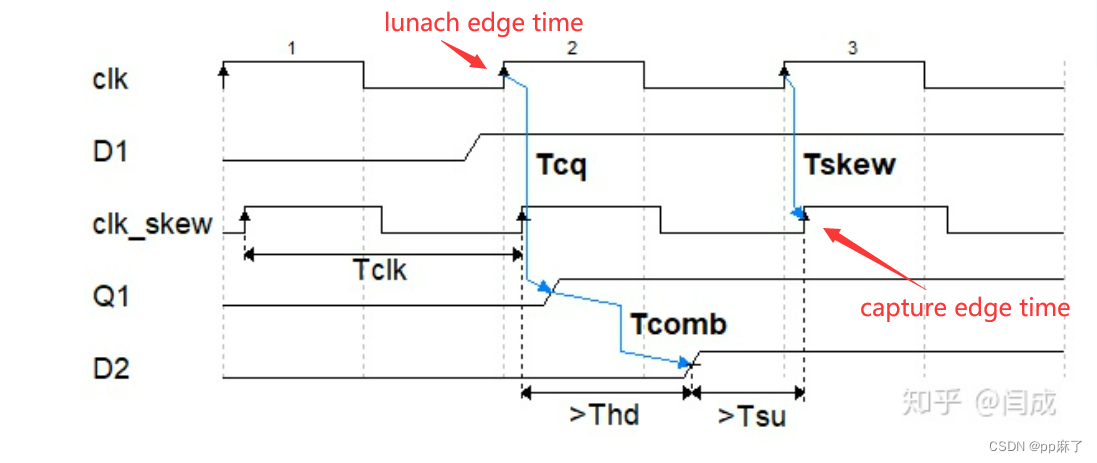

  我们从时钟源来重新分析计算**Data Required Time (setup)、Data Arrival Time (setup)、时序裕度Slack (setup)**这三个时间，以lunach edge time为0时刻。

从图中可以看出：

Data Required Time (setup) = TCLK(一个时钟周期) + Tskew - setup time - clock uncertainty(考虑时钟抖动，把要求的时间再往前挪一些)

Data Arrival Time (setup) = Tclk_Q + Tcomb

时序裕度Slack (setup) = Data Required Time (setup) - Data Arrival Time (setup) = 一个时钟周期 + Tskew - setup time - Tclk_Q - Tcomb - clock uncertainty

3.2 hold time的分析

还是以REG2REG的时序路径为例：

首先需要想清楚一件事情：在接收端的上升沿后的hold时间段内，前一级的source寄存器在干什么？

答：前一级的source寄存器把新的数据给launch（发射）了出来，因此，hlod time时间段内，想要保持触发器D端的数据不变，就是要保证，前一级新发出来的数据不能到达的太快，如果在hlod时间段内，前一级新发出来的数据到达了接收寄存器的D端，就会破坏D端的前一个的稳定数据，也就是hold时间不满足。

在不考虑时钟偏移和时钟抖动的情况下也就是：

Data Arrival Time（hold）>= hold time ,也就是信号传的慢一点，最快也只能是hold time，假定新数据的到达时间正好是hold time，也就是前一个数据正好在接收寄存器的D端保持了hold time的时间，刚刚满足。这也就是hold规定了最小的延时，再小就不行了，破坏了hold time。 这里hold time就是我们的Data Required Time（hold），我们希望Data Arrival Time（hold）不要小于hold time。
这时候的时间裕度就可以这么算：

时序裕度Slack (setup) = Data Arrival Time（hold）- hold time

更进一步分析：

考虑时钟偏移和时钟抖动：

如果是正偏移：在接收端的上升沿发生时，发送端的上升沿都已经结束了，也就是新的数据早就发出来了，因此，为了保证满足hold时间，需要信号再慢一点，即：

Data Required Time（hold）>= hold time + Tskew + clock uncertainty（考虑抖动）

Data Arrival Time (hold) = Tclk_Q + Tcomb

时序裕度Slack (hold) = Data Arrival Time (hold) - Data Required Time（hold）（这里用Arrival减去Required 是为了使得slack为正值，一般不违例的情况下就是Arrival时间大于Required时间）=Tclk_Q + Tcomb -（hold time + Tskew + clock uncertainty（考虑抖动））

分析完毕

现在再来看看为什么需要时钟约束？

首先要清楚EDA工具在检查时序时具体在检查什么？

答：eda工具在检查时序时，在检查每一条时序路径的setup和hold时间是否满足，即检查setup的slack和hold的salck，看看时序裕度是否为正。

前面我们已经分析计算了Slack (setup)和Slack (hold)，现在我们看看计算这两个量需要哪些参数？

答：需要下面计算公式里面的每一个变量参数。

时序裕度Slack (setup) = Data Required Time (setup) - Data Arrival Time (setup) = TCLK(一个时钟周期) + Tskew - setup time - Tclk_Q - Tcomb - clock uncertainty

时序裕度Slack (hold) = Data Arrival Time (hold) - Data Required Time（hold）（这里用Arrival减去Required 是为了使得slack为正值，一般不违例的情况下就是Arrival时间大于Required时间）=Tclk_Q + Tcomb -（hold time + Tskew + clock uncertainty（考虑抖动））

以上的参数中setup、hold、Tclk_Q 、Tcomb时间是芯片代工厂工艺库里面会根据综合使用的标准单元给到的，这也就是电路综合时候需要一个库文件的原因。

那还有其他的TCLK、clock uncertainty等参数是eda工具不知道的，这就需要我们给它参数，这也就是时钟约束。

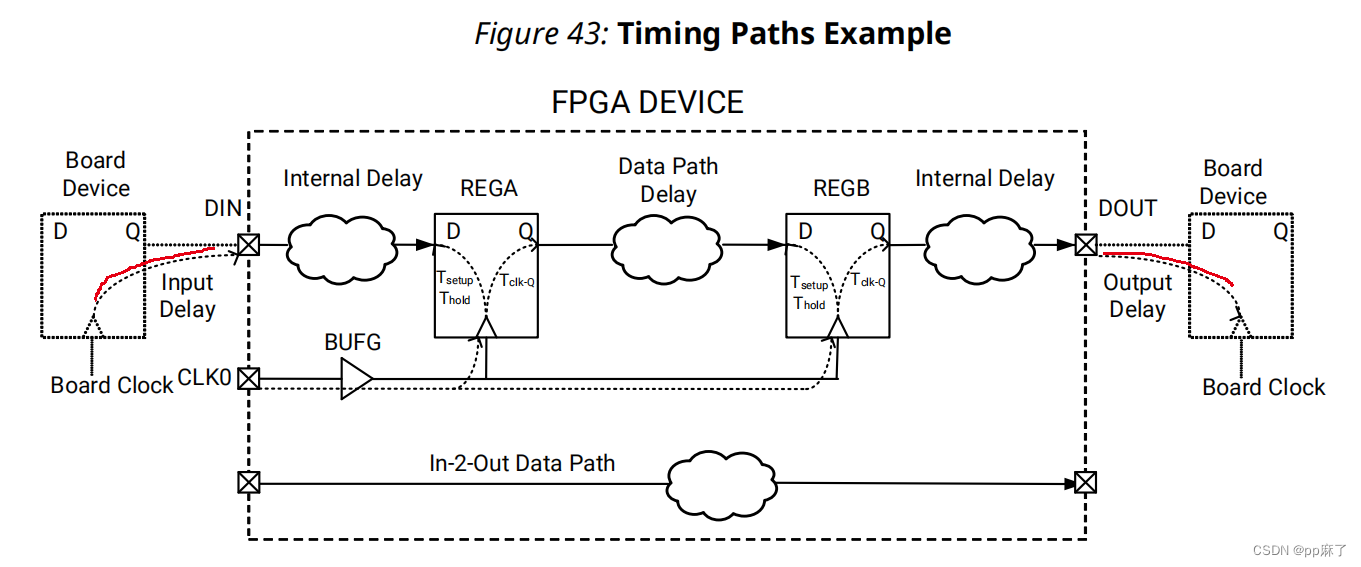

前面一共讲有四种时序路径，在分析port2reg、reg2port以及port2port的时序路径时，还需要知道延时input delay 和输出延时 output delay，这也是eda工具不知道的，需要我们约束。

总结一下就是：

时序约束就是给eda工具在检查时序路径时需要用到的参数。

因此时序约束长下面这个样子：

• create_clocks -name clk_name -period 10 [get_ports clk_in] //这个说明了时钟的周期TCLK为10ns
• set_input_delay -max 7.4 -clock CLK [get_ports A] //这个说明了portA的信号输入延时
• set_output_delay -max 7 -clock Clk [get_ports B] //这个说明了portB的信号输出延时
• set_clock_uncertainty -setup 0.15 [get_clock clk] //这个约束考虑了时钟抖动和偏移，使得时序检查更为严苛

以上是基本的时序约束，要想更为精细化的时序检查，还有其他的一些更为细致的参数要给eda综合工具，这个正在进一步学习中。
