非线性线性调频模式分解（VNCMD）与色散信号群延迟估计及模式分离研究
💥1 概述
变分模态分解（VMD）是近年来引入的一种自适应数据分析方法，在各个领域引起了广泛的关注。然而，VMD是基于信号模型窄带特性的假设而制定的。为了分析宽带非线性线性调频信号（NCS），我们提出了一种称为变分非线性线性调频模式分解（VNCMD）的替代方法。VNCMD的开发源于宽带NCS可以通过使用解调技术转换为窄带信号的事实。因此，我们的分解问题被表述为最优解调问题，通过乘法器的交替方向方法可以有效地求解。我们的方法可以看作是一个时频滤波器组，它同时提取所有信号模式。提供了一些模拟和真实的数据示例，展示了VNCMD在分析包含接近甚至交叉模式的NCS方面的有效性。
非线性线性调频模式分解（VNCMD）与色散信号群延迟估计及模式分离研究
一、VNCMD的基本原理与算法框架
非线性线性调频模式分解（Variational Nonlinear Chirp Mode Decomposition, VNCMD）是一种基于变分优化的自适应信号分解技术，旨在处理宽带非线性线性调频信号（NCS）。其核心思想是通过解调技术将宽带信号转换为窄带信号，从而提取时频域中交叉或重叠的信号模式。
-
数学模型

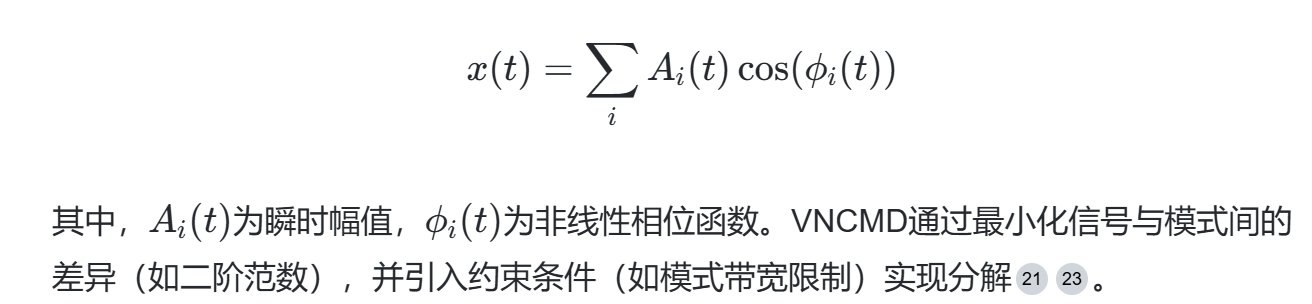

信号被建模为多个非线性调频模式的叠加：
-
算法实现
- 变分优化：通过构建包含信号保真项和正则化项的目标函数，利用交替方向乘子法（ADMM）迭代求解最优解。
- 时频滤波器组：VNCMD可视为一组动态调整的时频滤波器，同时提取所有模式，避免传统递归方法的误差累积。
- 噪声鲁棒性：通过引入正则化项和Wiener滤波技术，抑制噪声对模式分离的影响。
二、色散信号中的交叉模式特征与群延迟估计
色散信号中，不同模式的群延迟（Group Delay, GD）差异导致时频域能量分布交叉，具体表现为：
-
交叉模式的形成机制
- 在光纤通信中，多模传输或非线性效应（如自相位调制、交叉相位调制）会导致模式间能量耦合，产生时频重叠。
- 地声学或超声导波中，不同传播路径的色散特性差异使模式在时频图上交叉。
-
群延迟估计方法
- 时域法：通过测量不同波长脉冲的传播时间差直接计算群延迟，如飞行时间法（TDR）。
- 频域法：利用相位变化与频率的关系，通过相位移法或分数傅里叶变换（FrFT）估计色散系数。
- 混合方法：结合时频分析（如STFT、Wigner-Ville分布）和优化算法，实现高精度估计。例如，VNCMD通过时频脊线提取初始群延迟，再通过变分优化细化。
三、VNCMD在模式分离中的应用优势
-
交叉模式分离能力
- 时频解耦：通过解调技术将交叉模式的时频脊线分离，避免能量混淆。实验显示，VNCMD可处理模式间距小于时频分辨率的信号。
- 自适应参数调整：动态更新中心频率与带宽参数，适应信号的非平稳特性。
-
实际应用案例
- 光纤通信：在多芯光纤中，VNCMD结合MIMO-DSP技术分离耦合模式，降低串扰。
- 超声检测：用于兰姆波多模式分离，消除频散效应引起的成像伪影。
- 地声学反演：通过时间扭曲变换（Time Warping）分离正常模式，提取海底介质参数。
四、关键技术挑战与优化方向
-
计算复杂度
VNCMD的迭代优化过程计算量较大，需结合GPU加速或简化模型（如稀疏表示）提升实时性。 -
参数敏感性
- 初始群延迟估计误差可能导致模式混叠。可采用多尺度初始化或联合优化策略（如与FrFT结合）提高鲁棒性。
- 噪声环境下，需设计自适应正则化参数选择策略。
-
多物理场耦合
在复杂介质（如各向异性复合材料）中，需结合物理模型约束分解过程，避免过度依赖数据驱动。
五、Matlab实现与实验验证
-
代码框架
VNCMD的Matlab实现通常包括以下步骤：- 信号预处理（如STFT时频分析）；
- 初始化模式参数（幅值、频率、带宽）；
- ADMM迭代更新模式与拉格朗日乘子；
- 后处理（如逆傅里叶变换重构时域信号）。
-
仿真示例
- 交叉模式分离：生成两个瞬时频率交叉的调频信号，VNCMD成功分离模式并估计群延迟曲线。
- 抗噪性能测试：在SNR=10dB的高斯噪声下，VNCMD仍能准确提取模式，误差低于传统EMD方法。
六、总结与展望
VNCMD通过变分框架与解调技术的结合，为色散信号的群延迟估计和模式分离提供了高效解决方案。未来方向包括：
- 多模态融合：结合深度学习（如CNN）实现端到端的时频特征提取。
- 硬件加速：基于FPGA或光子计算平台提升实时处理能力。
- 跨学科应用：拓展至光声成像、雷达信号处理等新兴领域。
该方法在理论与应用层面的持续优化，将推动复杂信号处理技术向更高精度与适应性发展。
📚2 运行结果
2.1 色散信号
2.2 脉冲信号
部分代码：
clc
clear
close all
SampFreq=10000;
load impulse.mat
T = 0.08; % Time duration
Nt = length(impulse);% The number of samples in time domain
Nf = floor(Nt/2)+1;% The number of samples in frequency domain
f = (0 : Nf-1)/T; % frequency variables
t = (0 : Nt-1)/SampFreq; % time variables
Sign = awgn(impulse,0,'measured');
figure
set(gcf,'Position',[20 100 640 500]);
set(gcf,'Color','w');
plot(t,Sign,'linewidth',2);
xlabel('Time (s)','FontSize',24,'FontName','Times New Roman');
ylabel('Amplitude (AU)','FontSize',24,'FontName','Times New Roman');
set(gca,'FontSize',24)
set(gca,'linewidth',2);
set(gca,'FontName','Times New Roman')
fftspec = fft(Sign); % Obtain frequency-domain data of the signal
Dsn = fftspec(1:Nf);
%% SFFT
Nfrebin = 1024;
window = 64;
figure
[Spec,f] = SFFT(Dsn(:),SampFreq,Nfrebin,window);
imagesc(t,f,abs(Spec));
axis([0 max(t) 0 SampFreq/2]);
set(gcf,'Position',[20 100 320 250]);
set(gcf,'Color','w');
xlabel('Time (s)','FontSize',12,'FontName','Times New Roman');
ylabel('Frequency (Hz)','FontSize',12,'FontName','Times New Roman');
set(gca,'YDir','normal')
set(gca,'FontSize',12);
%% Parameter setting
beta = 1e-8; % this parameter can be smaller which will be helpful for the convergence, but it may cannot properly track fast varying GDs
alpha = 3e-7; % if this parameter is larger, it will help the algorithm to find correct modes even the initial GDs are too rough. But it will introduce more noise and also may increase the interference between the signal modes
tol = 1e-8;
%% Mode 1 extraction
Envelope = abs(hilbert(Sign)); % envelope signal of the impulse signal
[~,tindex1] = max(Envelope);
peakenv1 = t(tindex1); % GD initialization by finding peak time of the envelope signal
iniGD1 = peakenv1*ones(1,length(Dsn)); % initial GD vector
[eGDest1 temp1] = GDMD(Dsn,T,iniGD1,alpha,beta,tol); % extract the signal mode
Desest1 = temp1(1,:,end);
DFs1 = [Desest1,conj(fliplr(Desest1(2:ceil(Nt/2))))]; eM1 = real(ifft(DFs1)); %Obtain the time-domain signal by inverse FFT; DFs1 denotes the bilateral spectrums
%% Mode 2 extraction
Dsresidue1 = Dsn - Desest1; % obtain the residual signal by removing the extracted component from the raw signal (in frequency domain)
residue1 = Sign - eM1; % Residual signal in time domain
reEnvelope1 = abs(hilbert(residue1)); % envelope signal of the residual signal
[~,tindex2] = max(reEnvelope1);
peakenv2 = t(tindex2); % GD initialization by finding peak time of the envelope signal
iniGD2 = peakenv2*ones(1,length(Dsn)); % initial GD vector
[eGDest2 temp2] = GDMD(Dsresidue1,T,iniGD2,alpha,beta,tol); % extract the signal mode
Desest2 = temp2(1,:,end);
DFs2 = [Desest2,conj(fliplr(Desest2(2:ceil(Nt/2))))]; eM2 = real(ifft(DFs2)); %Obtain the time-domain signal by inverse FFT;
%% Mode 3 extraction
Dsresidue2 = Dsresidue1 - Desest2; % obtain the residual signal by removing the extracted component from the raw signal (in frequency domain)
residue2 = residue1 - eM2; % Residual signal in time domain
reEnvelope2 = abs(hilbert(residue2)); % envelope signal of the residual signal
[~,tindex3] = max(reEnvelope2);
peakenv3 = t(tindex3); % GD initialization by finding peak time of the envelope signal
iniGD3 = peakenv3*ones(1,length(Dsn)); % initial GD vector
[eGDest3 temp3] = GDMD(Dsresidue2,T,iniGD3,alpha,beta,tol); % extract the signal mode
Desest3 = temp3(1,:,end);
DFs3 = [Desest3,conj(fliplr(Desest3(2:ceil(Nt/2))))]; eM3 = real(ifft(DFs3)); %Obtain the time-domain signal by inverse FFT;
%%
eSig = eM1 + eM2 + eM3; % Reconstructed signal modes
figure
set(gcf,'Position',[20 100 640 500]);
set(gcf,'Color','w');
plot(t,impulse,'linewidth',2);
hold on
plot(t,eSig,'r--','linewidth',2);
xlabel('Time (s)','FontSize',24,'FontName','Times New Roman');
ylabel('Amplitude (AU)','FontSize',24,'FontName','Times New Roman');
set(gca,'FontSize',24)
set(gca,'linewidth',2);
legend('True','Estimated')
%%%%% In practice, the above procedure can be executed iteratively until the energy of the residual signal is smaller than a threshold
