本文讲述了使用STM32F103微控制器配合串口转422模块进行RS485通信的实验过程，介绍了上位机和下位机的代码实现，以及接线注意事项。实验仅实现单向数据传输，后续将扩展为双向通信。
摘要由CSDN通过智能技术生成

  流放吉林做项目，项目需求中需要用RS485通信协议，又因为买的串口转485模块没到，就先拿422的模块实验一下；                        本人也是初次接触，仅实现了数据传输的功能，欢迎大佬指正；

实验设备

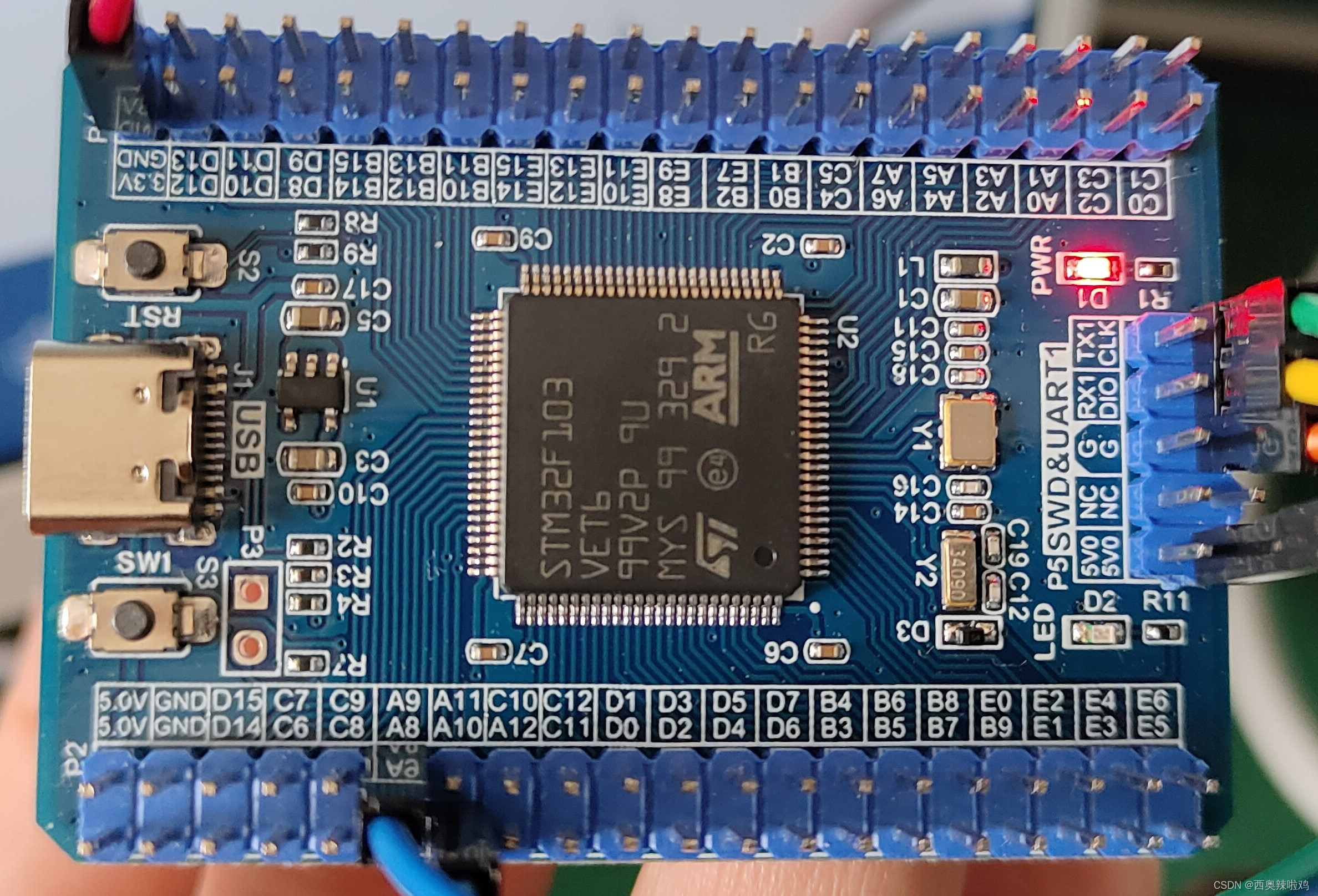

上位机：STM32F103VET6

下位机：STM32F103ZET6

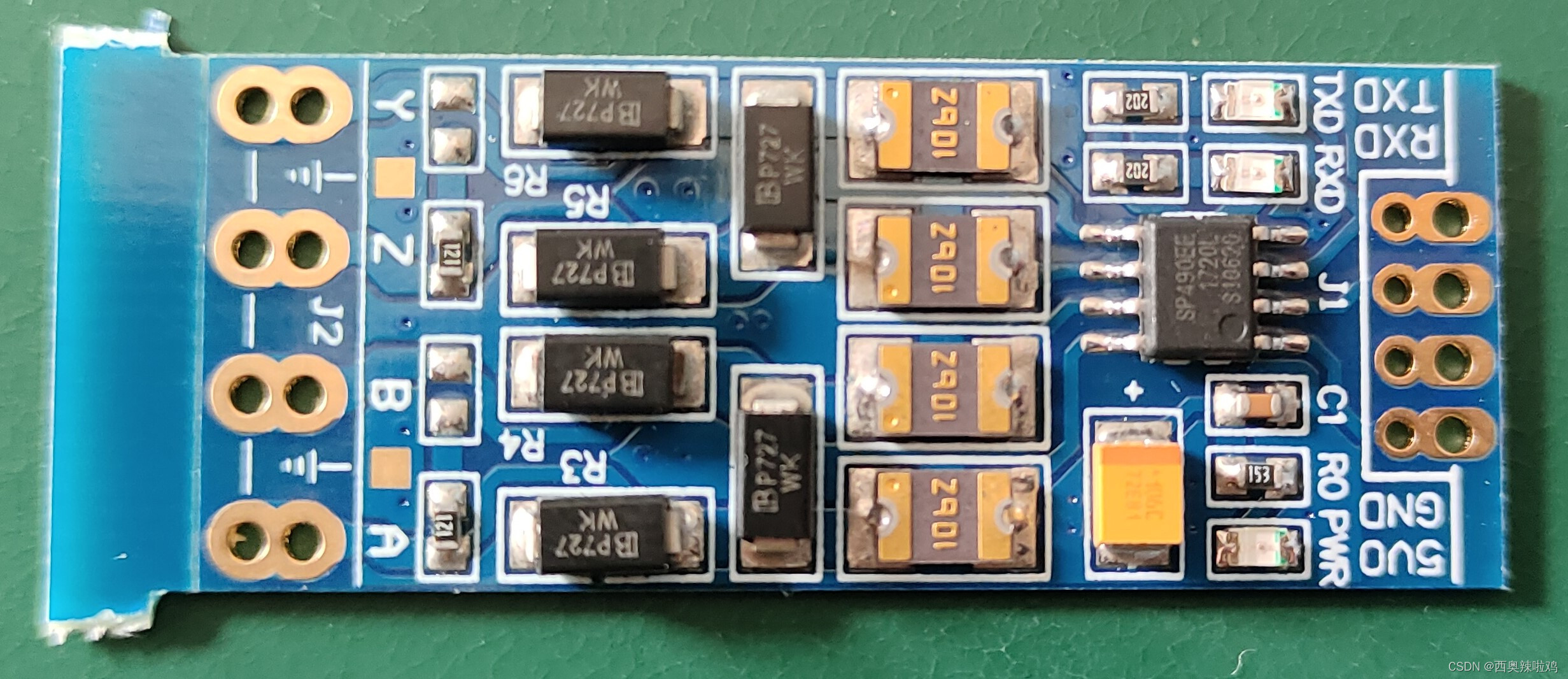

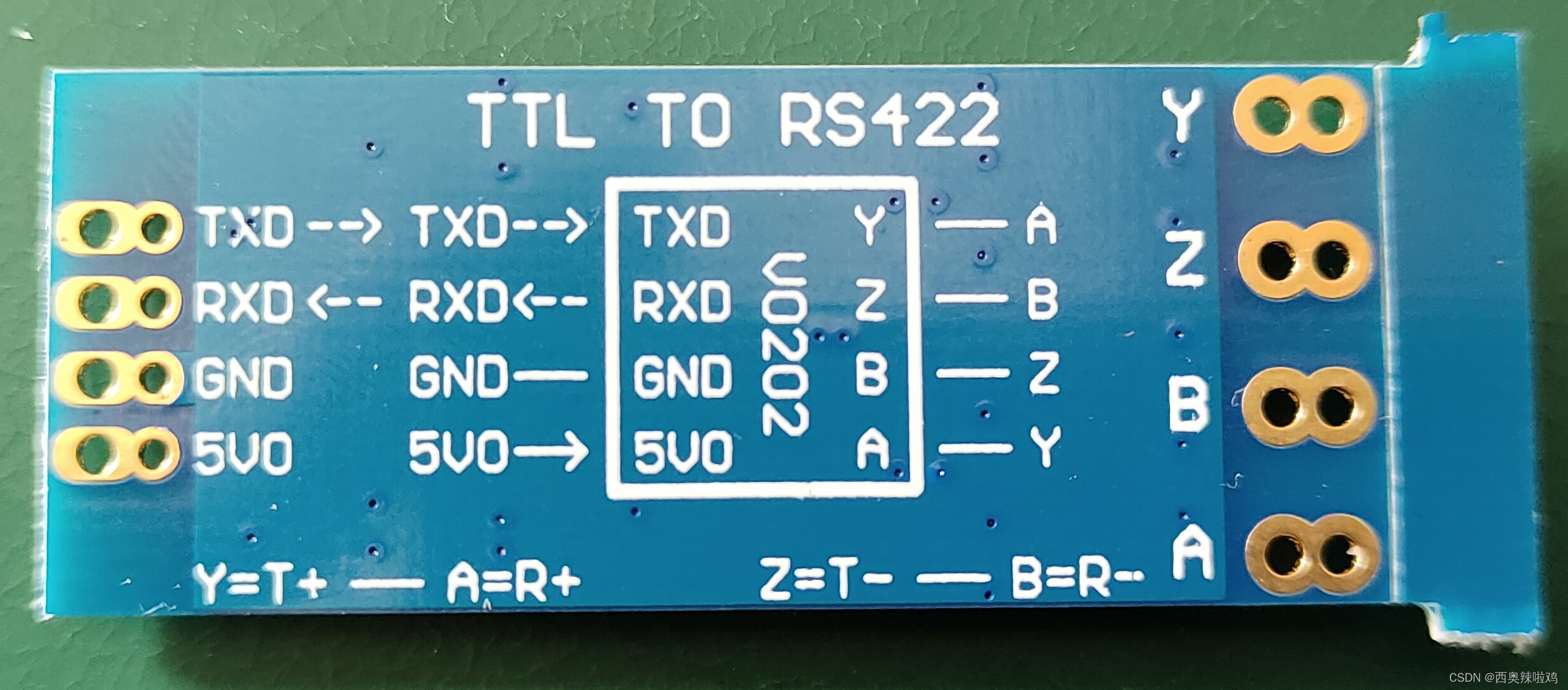

串口转422模块：

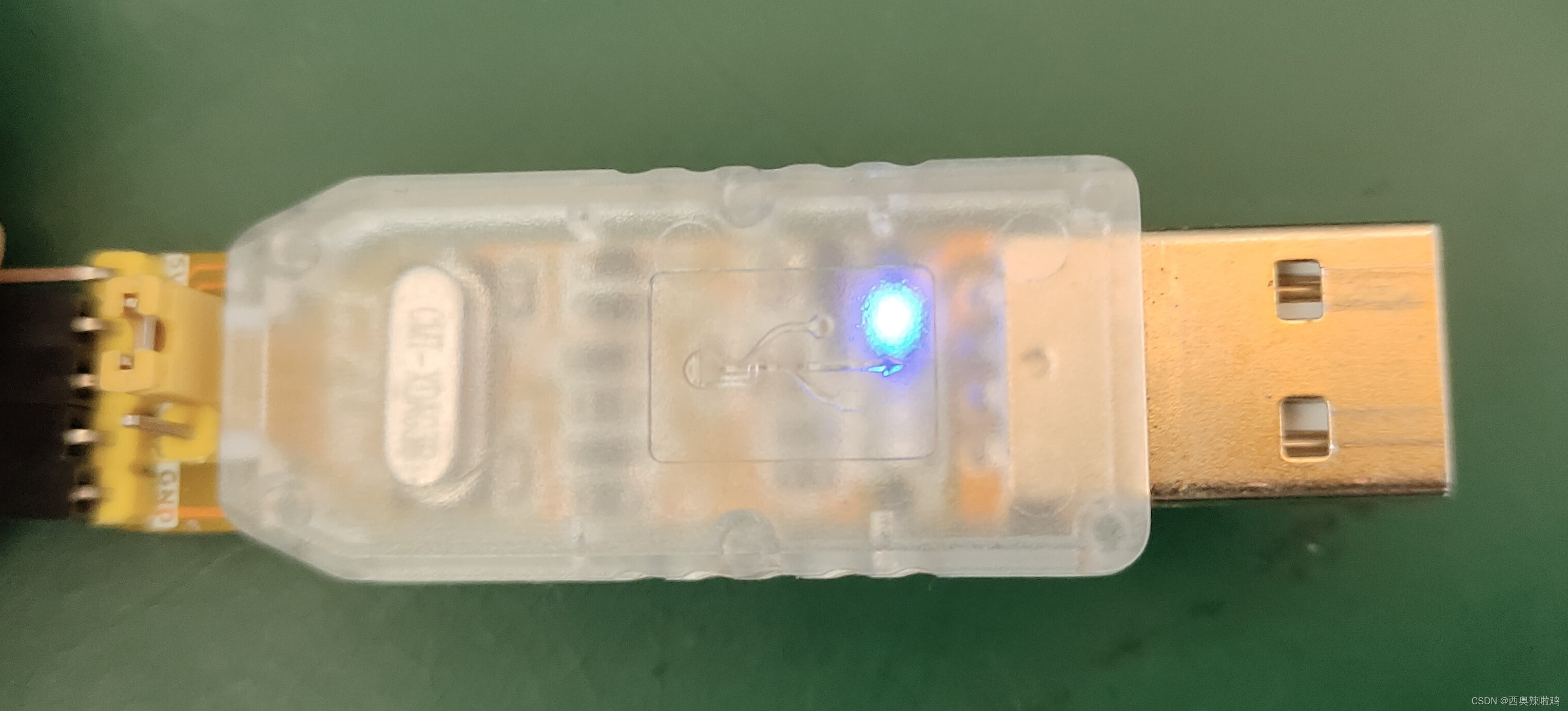

CH340模块：

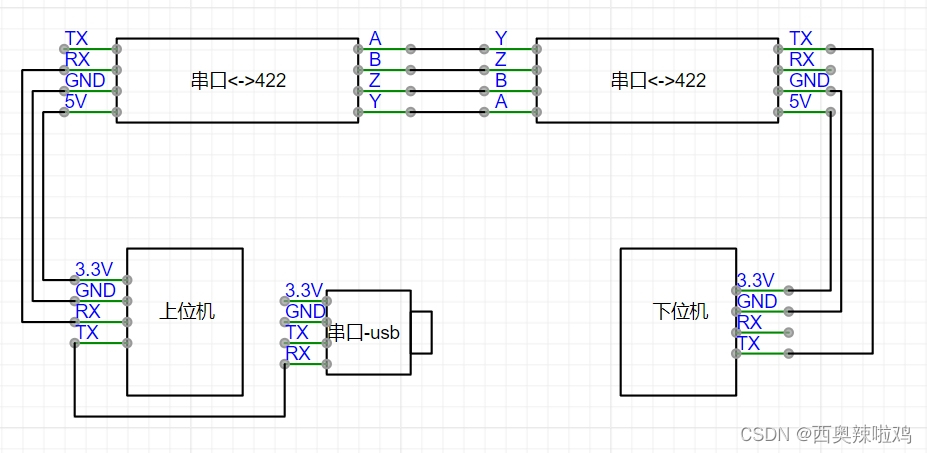

接线部分

上位机和下位机都是使用的UART1的资源来进行收发的；

上位机代码部分

main.c代码部分：

#include "stm32f10x.h"                  // Device header
#include <DELAY.H>
#include "adc.h"
#include <LED.h>
#include <UART.H>
#include <SERIAL2.H>

float dat=0.00;
uint16_t temp = 0;

uint8_t RxData;


int main(void)
{
	LED_INIT();
	adc_init();
	Serial_Init();

	Serial_Printf("system init end\r\n");

	while(1)
	{

		if (Serial_GetRxFlag() == 1)//串口接受标志位
		{
			RxData = Serial_GetRxData();
			Serial_SendByte(RxData);
			//Serial2_Printf("接收:%d \r\n",RxData);
		}

		Delay_ms(1000);
	}

}

此处的逻辑是，当我们检测到串口1的接收标志位置1之后，直接将接收的数据通过TX引脚发送出去；

USART.C代码：

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1, ENABLE);
}

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}

void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
	}
}

int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);
	return ch;
}

void Serial_Printf(char *format, ...)
{
	char String[100];
	va_list arg;
	va_start(arg, format);
	vsprintf(String, format, arg);
	va_end(arg);
	Serial_SendString(String);
}

uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)
	{
		Serial_RxFlag = 0;
		return 1;
	}
	return 0;
}

uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;
}

void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
	{
		Serial_RxData = USART_ReceiveData(USART1);
		Serial_RxFlag = 1;
		//Serial_SendByte(Serial_RxData);
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
	}
}

这里对于UART1的配置为常用的N81，就是无校验位、8个数据位、一个停止位、波特率为9600；还有对于串口中断和串口输出的配置；

USART.h代码：

#ifndef __SERIAL_H
#define __SERIAL_H

#include <stdio.h>

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);

uint8_t Serial_GetRxFlag(void);
uint8_t Serial_GetRxData(void);

#endif

下位机代码部分：

下位机的代码和上位机类似，主要区别是上位机接收数据，下位机发送数据，发送数据一直在进行；

main.c代码：

#include "stm32f10x.h"                  // Device header
#include <DELAY.H>
#include <USART.H>
#include "adc.h"
#include "key.h"


float dat=32.614;
uint16_t temp = 0;

uint32_t test = 32614;

u8 KEY_val;

uint8_t byte_buff[5]={3,2,6,1,4};

u8 RxData;

int main(void)
{
	adc_init();
	Serial_Init();
	KEY_Init();
	LED_Init();

	Serial_Printf("system init end\r\n");

	while(1)
	{
		//Serial_SendArray(byte_buff,5);
		//Serial_SendNumber(test,5);
			Serial_SendByte(9);

		Delay_ms(1000);
	}

}

在while循环里可选择我们发送的数据类型，主要是看serial函数的类型；

USART.C代码：

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1, ENABLE);
}

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}

void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
	}
}

int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);
	return ch;
}

void Serial_Printf(char *format, ...)
{
	char String[100];
	va_list arg;
	va_start(arg, format);
	vsprintf(String, format, arg);
	va_end(arg);
	Serial_SendString(String);
}

uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)
	{
		Serial_RxFlag = 0;
		return 1;
	}
	return 0;
}

uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;
}

void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
	{
		Serial_RxData = USART_ReceiveData(USART1);
		Serial_RxFlag = 1;
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
	}
}

USART.h代码：

#ifndef UART_H_
#define UART_H_

#include "stm32f10x.h"


#include <stdio.h>

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);

uint8_t Serial_GetRxFlag(void);
uint8_t Serial_GetRxData(void);

#endif

注意事项：

注意看接线部分，给422模块供电我是直接用的单片机上的3.3v进行供电的；

主要考虑两点，第一点是：如果直接给5V供电会不会对单片机有影响甚至烧坏；

第二点是，422的标准其实是物理层的也可以说是电气协议，是因为，在长距离通信的过程中直接用串口通信是不能够完成通信的；而我们在做实验的过程中接线距离很短，所以说3.3v已经够用了；

在本实验中我只完成了下位机发数据给上位机，上位机将数据发送给串口助手在电脑上显示；这个通信是单向的，只完成了下位机向上位机传输数据；（在本实验中，其实也可以说没有上位机和下位机，但是后面会在此基础之上，完成双向通信加上一些操作，才是真正的上位机和下位机；会面会继续更新）；

最重要的一点，就是接线的问题，参考界限部分的图片和下图;

在ch340模块那里：串口的tx接ch340的rx；而单片机接422模块的时候就是，rx接rx、tx接tx；

还有，在422模块之间的接线如上图所示：A接Y、B接Z、Z接B、Y接A;     (电源线和地线一定不要接反了，轻则芯片烧坏，还有可能烫伤自己)！！！！

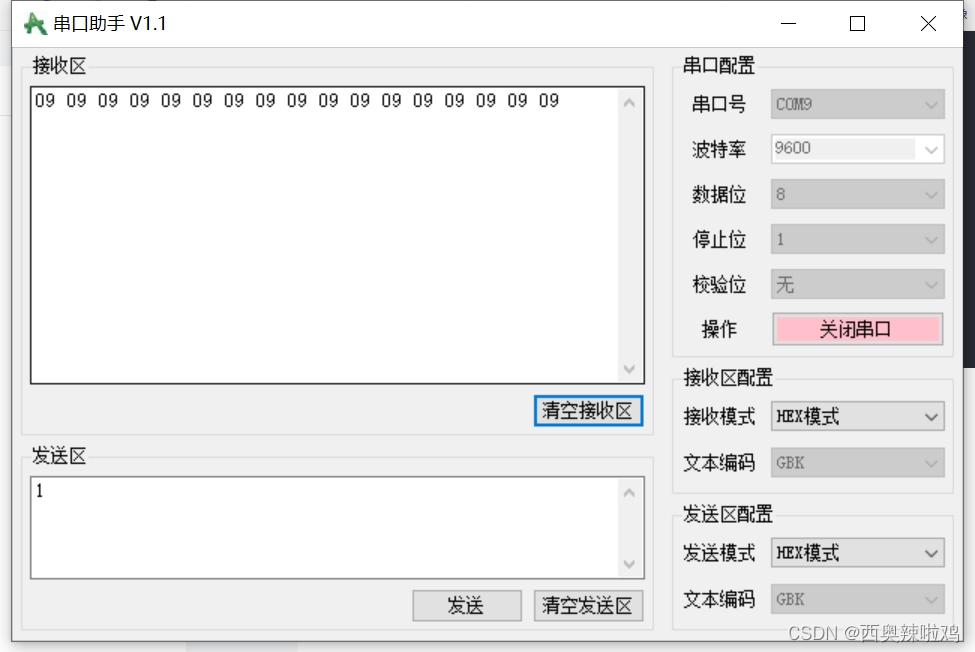

实验现象

完整工程：

链接：链接：https://pan.baidu.com/s/1unAzQCu_NSIuSoq6qmfTNg
提取码：xq21
