1.进入ansys workbench中,拉出modal(模态)分析框,设置材料及导入模型;
2.给模型分配材料;可参照这个博文CSDN

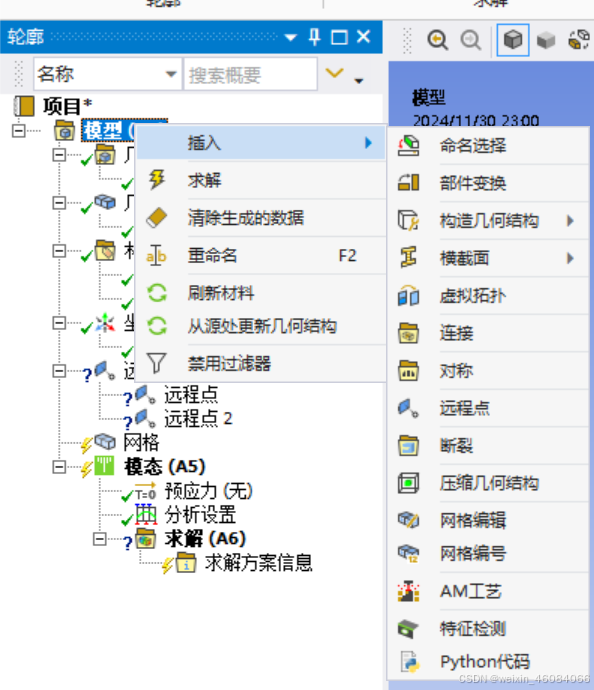

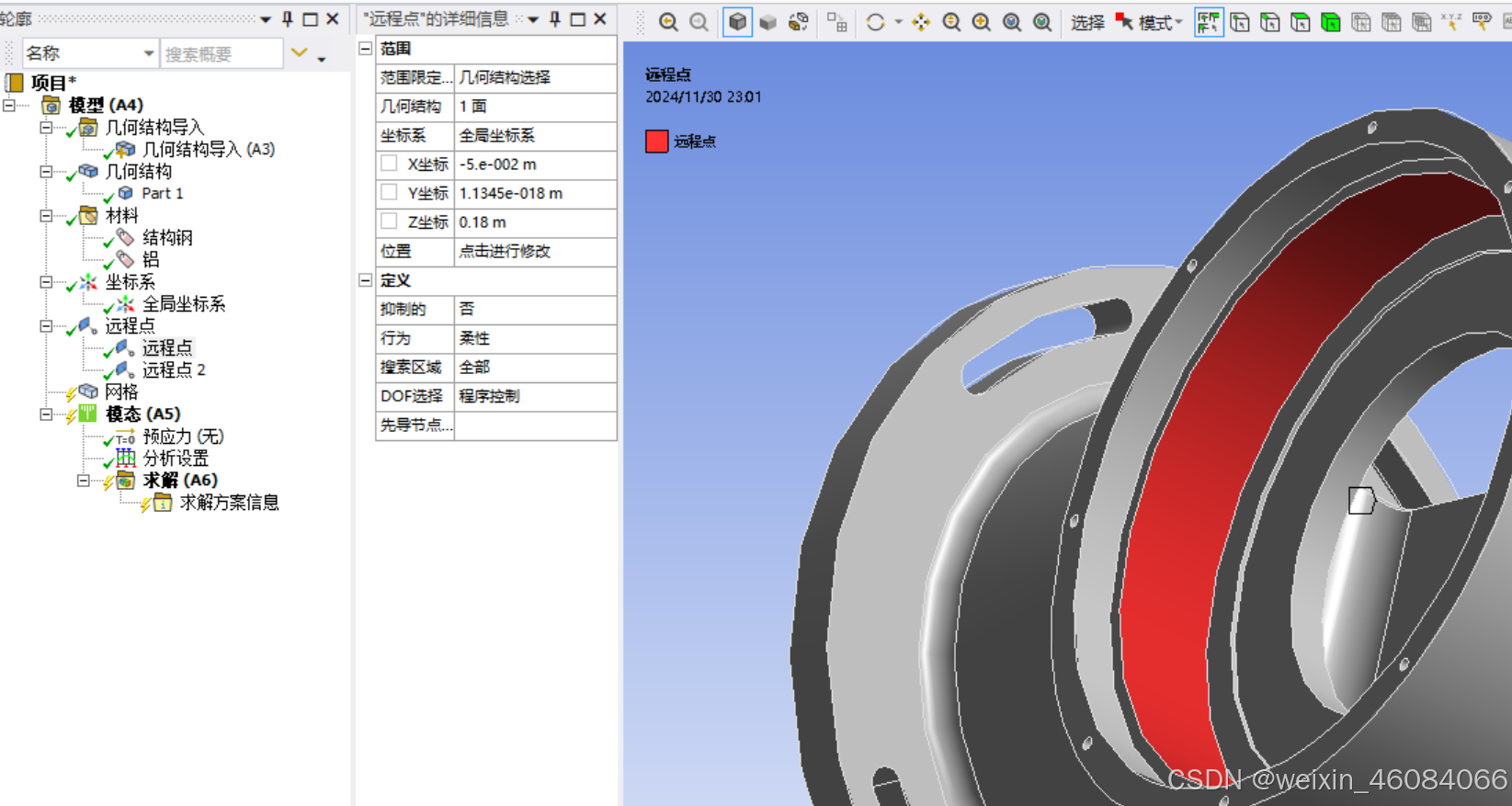

3.设置远程点,这是创建柔性体的必备要素,一般柔性体的远程点都设置为与刚性体成旋转副的位置;远程点的设置,点击模型,选择远程点即可插入远程点;
选择转动副配合的圆柱面,点击apply,即可。

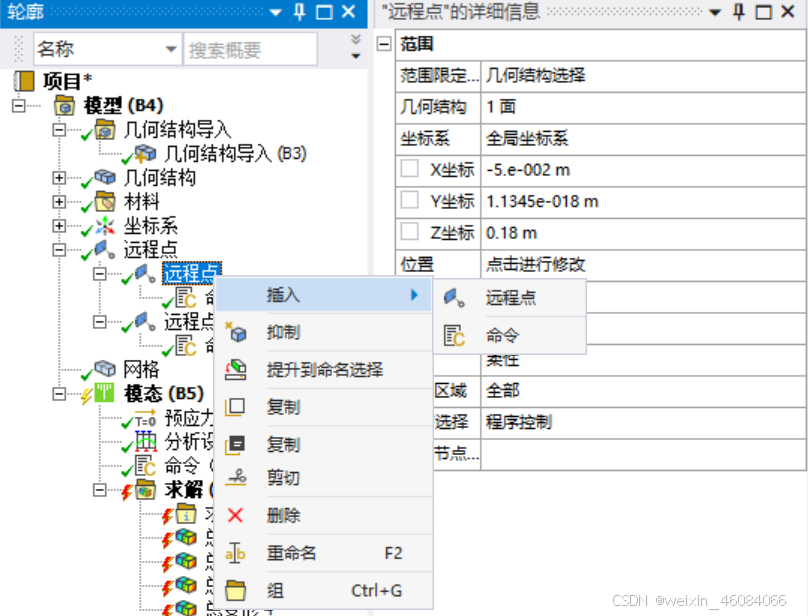

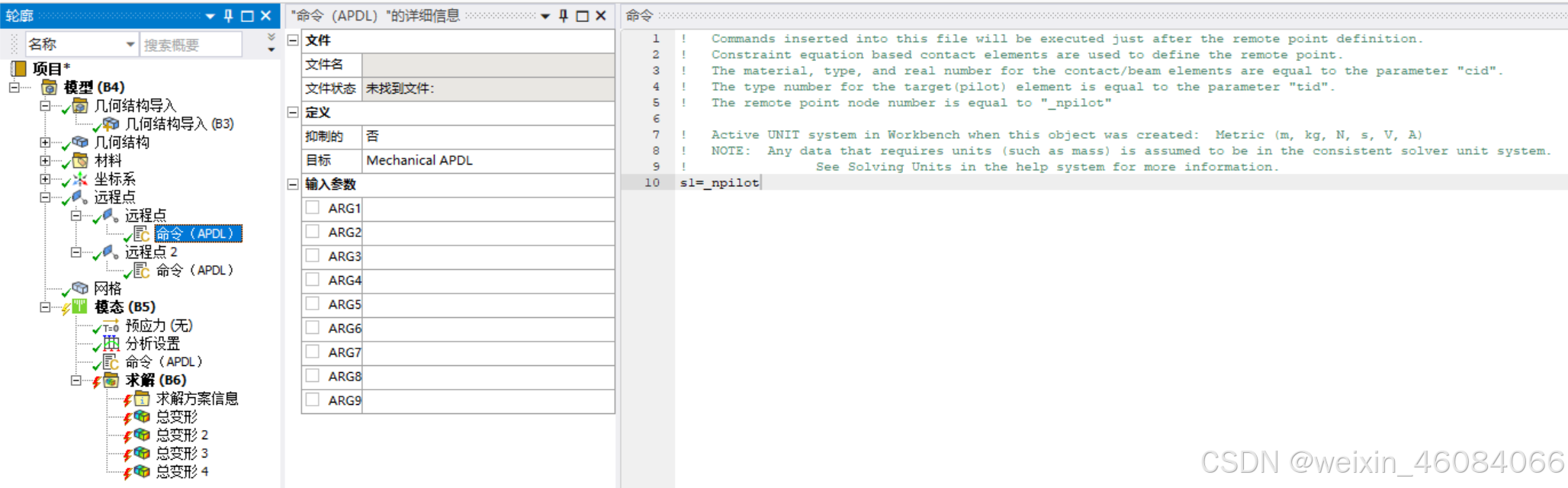

4.在设置的远程点中插入命令;再进入命令中,输入代码
5.如果创立一个远程点,就写一个,如果创设了多个远程点,就将s1改为s2,以此类推;
6.划分网格

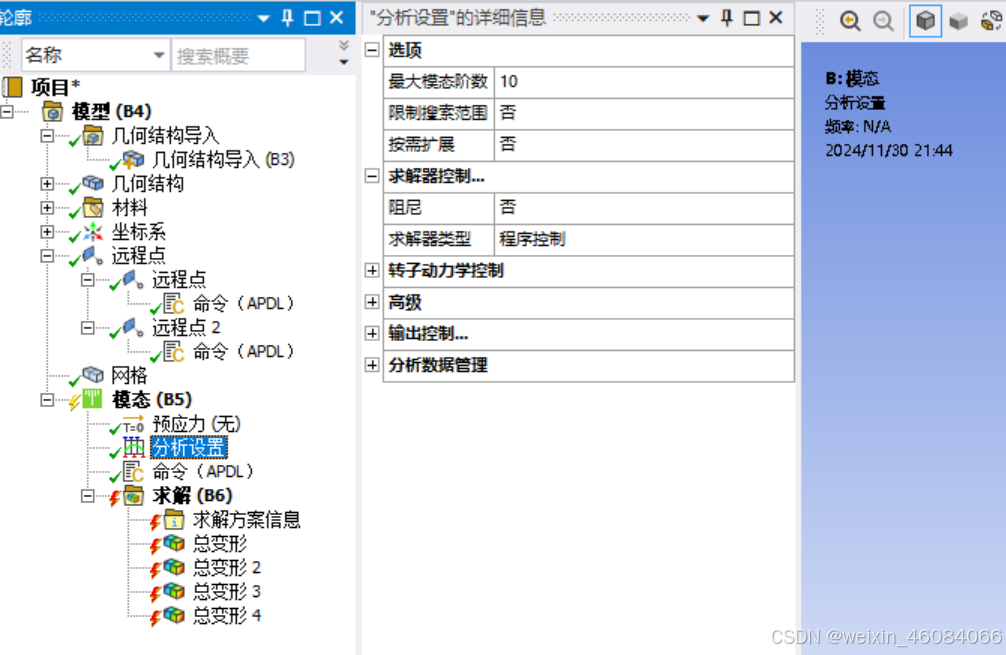

7.进行分析设置,在自由模态分析中,最大模态阶数要大于6,因为物体有六个自由度,前六阶频率几乎为0,没有意义,因此最大模态阶数要设置大于6,可以设10,也可以设置更多,根据你的需要来设置即可;

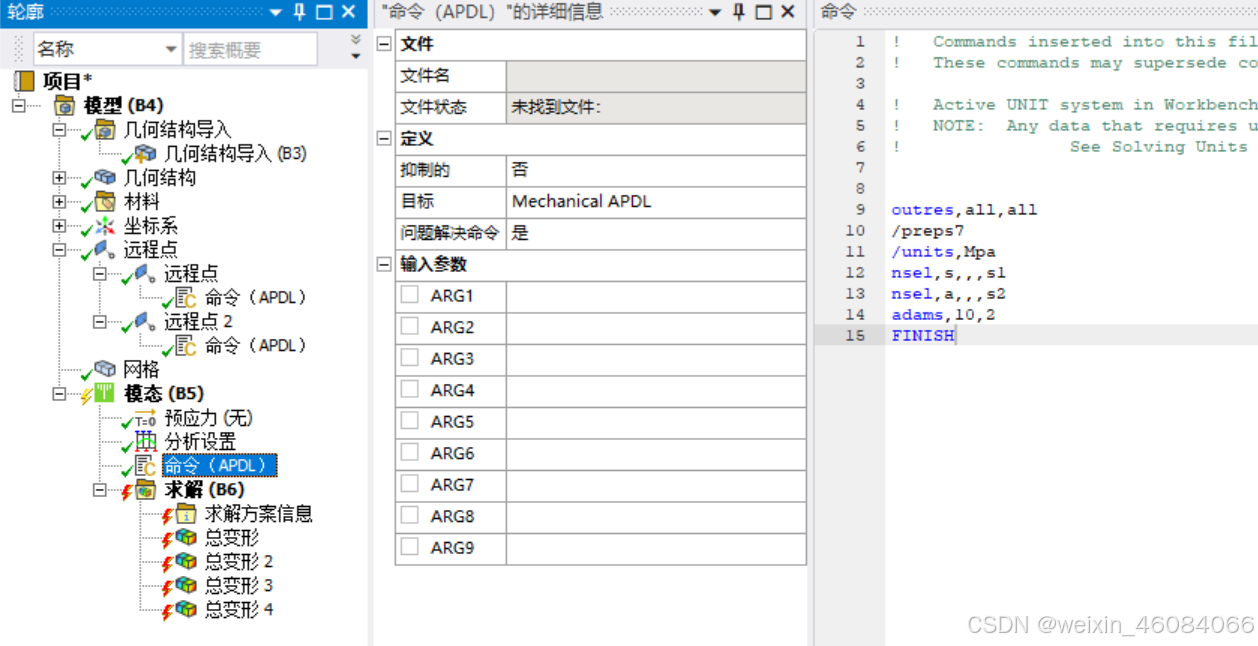

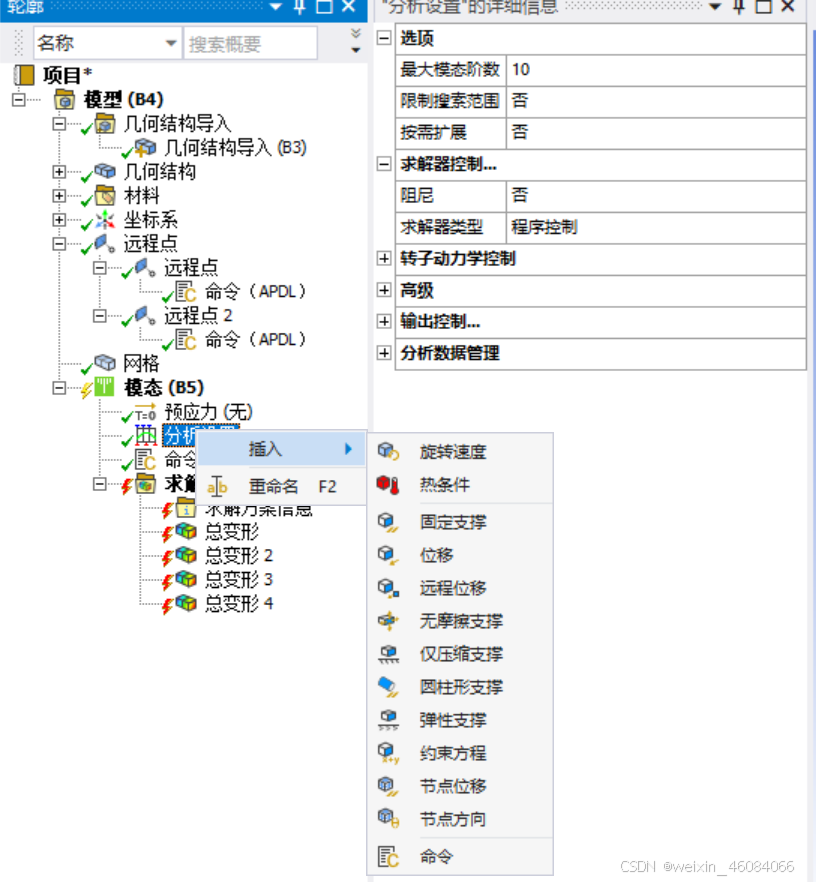

8.在分析设置中,插入命令
9.输入相应的代码,代码中的s1,s2需要根据之前你设置远程点的名称进行更改,adams,10,2中的10为设置的模态阶数,根据自己设置进行更改,2的含义为输出应变,1的含义为输出应力,3的含义为输出应变和应力,这个数值根据需要进行设置。
10.进行模态分析,得到仿真结果。仿真结束后点击上面的保存按钮,输入相应的文件名。保存完毕之后,进入保存的文件夹,依次点击dp0文件、SYS文件、MECH文件查看里面是否有file.mnf文件,若有,则表明成功导出mnf文件。
模态命令代码如下:
outres,all,all
/preps7
/units,Mpa
nsel,s,,,s1
nsel,a,,,s2
adams,10,2
FINISH
