MATLAB 的串口连接

---

前言

本文主要整理了MATLAB2021a文档中对于serialport及相关函数的描述及用法
在验证时采用的虚拟串口来源于https://blog.csdn.net/qq_17351161/article/details/89607458

---

相关函数

连接函数：serialport
s = serialport(port,baudrate)
s = serialport(port,baudrate,Name,Value) 连接到串行端口，并使用可选的名称-值对组参数设置其他属性。
示例： s = serialport(“COM3”,9600,“Timeout”,5);

对象函数见下表

名称	作用
read	从串行端口读取数据
readline	从串行端口读取ASCII字符串数据行
write	将数据写入串行端口
writeline	将ASCII数据行写入串行端口
flush	清空串行端口设备缓冲区
configureTerminator	为与串行端口的ASCII字符串通信设置终止符
configureCallback	为与串行端口设备的通信设置回调函数和触发条件
getpinstatus	获取串行引脚状态
setRTS	设置串行RTS引脚
setDTR	为与串行端口设备的通信设置回调函数和触发条件

---

1. read 从串口读取数据

data = read(device,count,datatype)

说明：从串行端口连接 device 以 datatype 指定的格式读取 count 个值。

• device: serialport 创建的对象
• count: 要读取的值的数目
• datatype: 每个值的大小和格式，指定为字符向量或字符串，有如下类型格式 “uint8” | “int8” | “uint16” | “int16” | “uint32” | “int32” | “uint64” | “int64” | “single” | “double” | “char” | “string”

示例：read(device,5,‘unit32’) 从串行端口连接device读取格式为unit32的5个数据，每个unit32值为4个字节，共读取20个字节。

---

2. readline 从串行端口读取 ASCII 字符串数据行

data = readline(device)

说明：从串行端口连接读取 ASCII 数据，直到第一次出现终止符，并以不带终止符的字符串形式返回 data。

---

3. write 将数据写入串行端口

write(device,data,datatype)

说明：将行向量或列向量 data 写入指定的串行端口连接 device。该函数以指定的数据类型 datatype 写入数据，而不考虑 data 中的格式。

• device: serialport 创建的对象
• data: 数值或 ASCII 数据，指定为由数值组成的 1×N 向量或文本类型的字符向量或字符串标量
• datatype: 每个值的大小和格式，指定为字符向量或字符串，有如下类型格式 “uint8” | “int8” | “uint16” | “int16” | “uint32” | “int32” | “uint64” | “int64” | “single” | “double” | “char” | “string”

示例：
write(device,1:5,“int16”) 以 int16 数据类型格式写入数据，写入值为1 ，2 ，3 ，4 ，5。
write(device,[20:24],“int16”) 写入值 [20,21,22,23,24]。

---

4. writeline 将 ASCII 数据行写入串行端口

writeline(device,data)

说明：将 ASCII 文本 data（后跟终止符）写入指定的串行端口。该函数暂停 MATLAB® 的执行，直到写入了数据和终止符。

示例：
writeline(device,"*IDN?") 写入 ASCII 字符串 “*IDN?”

---

5. flush 清空串行端口设备缓冲区

flush(device)
flush(device,“input”)
flush(device,“output”)

说明：
flush(device) 刷新指定的串行端口的输入和输出缓冲区中的所有数据。
flush(device,“input”) 仅清空输入缓冲区。
flush(device,“output”) 仅清空输出缓冲区。

---

6. configureTerminator 为与串行端口的 ASCII 字符串通信设置终止符

configureTerminator(device,terminator)
configureTerminator(device,readterminator,writeterminator)

说明：

1. configureTerminator(device,terminator) 定义与指定的串行端口进行读写通信的终止符。允许的终止符值是 “LF”（默认值）、“CR”、“CR/LF” 以及 0 到 255的整数值。该语法设置 device 的 Terminator 属性。 设置终止符后，使用 writeline 和 readline写入和读取以 ASCII 字符结尾的字符串数据。
2. configureTerminator(device,readterminator,writeterminator) 为读取和写入通信定义单独的终止符。

示例：
configureTerminator(device,“CR”,10) 将读取终止符设为CR，写入终止符设为10

查看终止符：device.Terminator

---

7. configureCallback 为与串行端口设备的通信设置回调函数和触发条件

configureCallback(device,“terminator”,callbackFcn)
configureCallback(device,“byte”,count,callbackFcn)
configureCallback(device,“off”)

说明：

1. configureCallback(device,“terminator”,callbackFcn) 将回调函数 callbackFcn 设置为每当可从指定的串行端口读取终止符时触发。该语法将 device 的 BytesAvailableFcnMode 属性设置为 “terminator”，将 BytesAvailableFcn 属性设置为 callbackFcn。
2. configureCallback(device,“byte”,count,callbackFcn) 将回调函数 callbackFcn 设置为每当有新的 count 个字节可供读取时触发。该语法将 device 的 BytesAvailableFcnMode 属性设置为 “byte”，将 BytesAvailableFcnCount 属性设置为 count，将 BytesAvailableFcn 属性设置为 callbackFcn。
3. configureCallback(device,“off”) 关闭回调。该语法将 device 的 BytesAvailableFcnMode 属性设置为 “off”。

示例：
1.configureCallback(device,“byte”,128,@callbackFcn) 将 callbackFcn 回调设置为每当有 128 个字节的新数据可供读取时触发。
2.创建一个回调函数，该函数读取以 ASCII 结尾的字符串数据，并将其保存到 device 的 UserData 属性中。

function readSerialData(src,evt)
    data = readline(src);
    src.UserData = data;
end
// 将回调设置为当终止符可供读取时触发。
configureCallback(device,"terminator",@readSerialData)

---

8. getpinstatus 获取串行引脚状态

status = getpinstatus(device)

说明：status = getpinstatus(device) 获取串行引脚状态并将其作为结构体返回给 status。

---

9. setRTS 设置串行 RTS 引脚

setRTS(device,true)
setRTS(device,false)

说明：
setRTS(device,true) 设置指定的串行请求发送 (RTS) 引脚。
setRTS(device,false) 重置指定的 RTS 引脚。

---

10. setDTR 设置串行 DTR 引脚

setDTR(device,true)
setDTR(device,false)

说明：
setDTR(device,true) 设置指定的串行数据终端就绪 (DTR) 引脚。
setDTR(device,false) 重置指定的串行 DTR 引脚。

---

虚拟串口测试

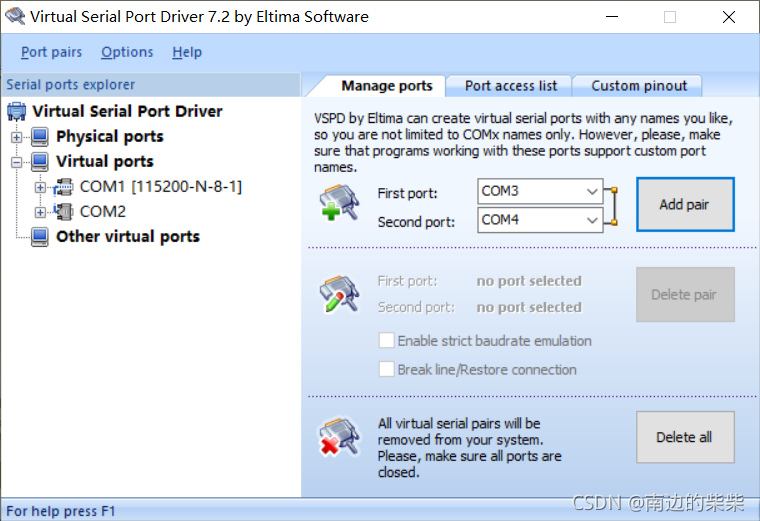

1.首先使用虚拟串口创建COM1,COM2，左边virtual ports部分说明已经成功创建

2.用XCOM选择COM1,MATLAB连接COM2，各参数需设置相同

// MATLAB串口连接，发送“hi”消息
s1 = serialport('COM2',115200,"Timeout",0.5);   % 虚拟串口测试
writeline(s1,"hi");

3.XCOM收到消息并发送“hello”

4.打开MATLAB工作区中的s1。
可看到串口的各项数据，其中NumBytesAvailable 代表串口输入缓冲区接受的字节数为7，NumBytesWritten 代表串口输出缓冲区发送的字节数为3。在串口发送与接受过程中，每个字符默认为1字节大小，缓冲区大小与发送数据大小不同的原因将在下面进行介绍。

5.将XCOM中收到的字符转为hex格式
得到 “68 69 0A” ，对照ASCII码，68 69代表hi，而0A代表换行符，发送其他字符试了下，最后都带有一个换行符，因而发送数据时会多一字节。

6.在MATLAB中用read函数读取数据
数据格式为uint8，read(s1,7,“uint8”)，结果为“104 101 108 108 111 13 10”对照ASCII表为“hello+归位键+换行键”，继续尝试发现MATLAB接受的数据末尾都会带上归位键+换行键，因而会产生
接受数据大小增加2字节的情况。

---

实际串口测试

本次连接的串口波特率为250000，“Timeout”=0.5

// 连接串口
s1 = serialport('COM6',250000,'Timeout',0.5);

串口收到“WAVE”命令后，开始向MATLAB发送数据，在测试中发现发送的WAVE命令实际上还需要加上归位键以及换行键，但在实际发送中难以直接用字符串形式发送。采用char函数嵌套hex2dec函数的方式实现该命令。

hexstr1 = ["57" "41" "56" "45" "0D" "0A"];    % WAVE 信号的16进制表示
start_sig = char(hex2dec(hexstr1));
writeline(s1,start_sig);     % 发送命令，数据开始传输
