典型模拟电路及其使用方法一一积分和微分电路

一、积分电路

1.积分电路：积分电路广泛应用于模拟信号运算电路。它是组成模拟计算机的基本单元，用于对微分方程的模拟。也是控制与测量系统中常用单元，用途，实现充放电过程中的定时、延时及波形产生。

2.积分电路组成：积分电路组成如上图，为使集成运放两个输入端对地电阻平衡，通常使用相同输入端电阻，即负端输入电阻R'正端输入电阻R。

3.积分电路的计算:

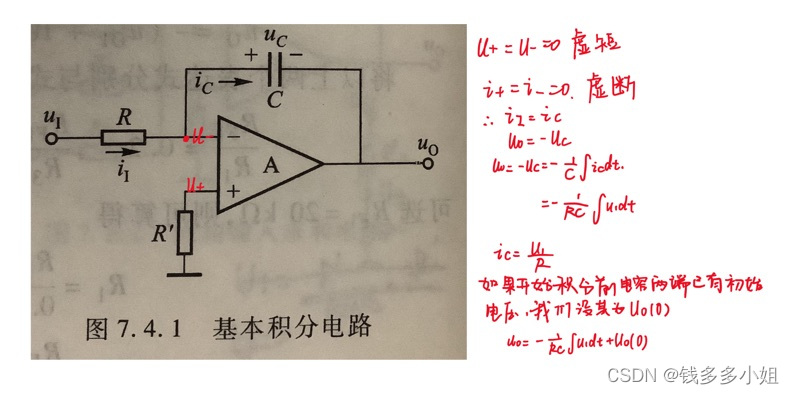

图一、基本积分电路原理图与计算

4.积分电路的应用：由于积分电路还可以做波形变换、移相等数学变换，其在电路设计时用途广泛，包括信号滤波，积分电路可以用于信号滤波，主要使用方法为低通滤波，通过电容与电感的组合使用，实现对高频噪声与低频干扰的滤除；信号处理，可以提取信号能量与平均值，用于信号增强;电压积分，用于读取电池电量，使用方法将电容并输出电压两侧获取输出电压对时间的积分，衡量电池充放电过程中释放与获取的能量，从而获得当前电池状态等。

二、微分电路

1.微分电路:微分是积分的逆运算。将积分电路中的R与C互换即可获得微分电路。

2.微分电路组成：

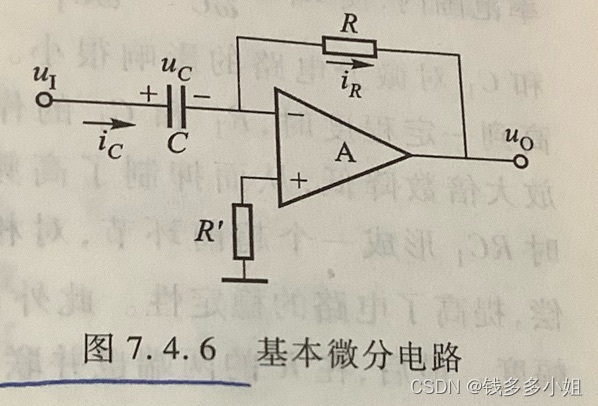

图二、基本微分电路原理图

3.微分电路的计算：

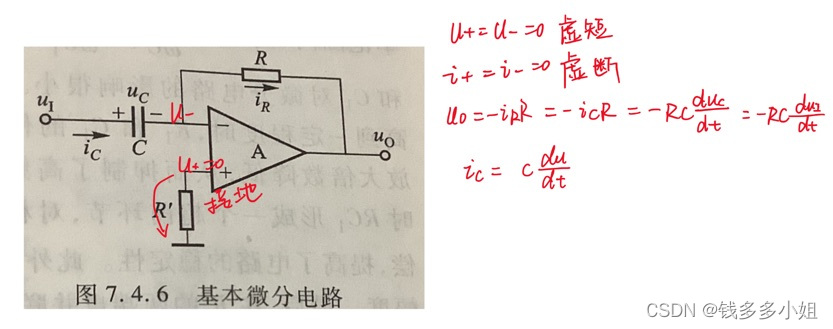

图三、基本积分电路计算

4. 微分电路的应用：滤波器，滤波器中常用微分电路，主要用于滤除高频信号；信号处理与传输，常用微分电路放大输入信号的微小变化以提高整个系统的灵敏度；运算放大器的实现有时也需微分电路的参与。

5.典型微分电路的缺点和解决方案：基本微分电路的缺点，1.当输入信号频率升高，电容容抗减小，放大倍数增大，造成电路对输入信号中高频噪声非常敏感，因此输出信号中噪声成分严重增加，信噪比很低。2.微分电路RC形成一个滞后移相，与运放原有滞后叠加易产生自激振荡，降低电路稳定性。3.输入电压突变，超出集成运放允许共模电压范围将造成电路无法正常工作。

解决方案，添加R1减少高频噪声、添加R'进行相位补偿、添加VDZ1与VDZ2和R进行限幅。
