如何配置JLINK给STM32单片机下载程序

             如何配置JLINK给STM32单片机下载程序

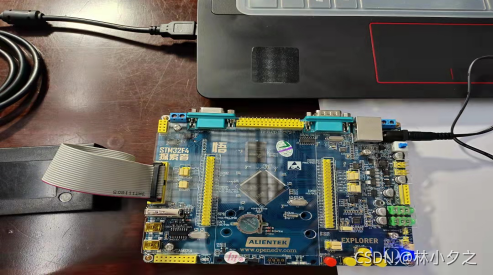

0 把JLINK下载器一端与电脑连，一端与单片机连接，单片机电源正常供电。

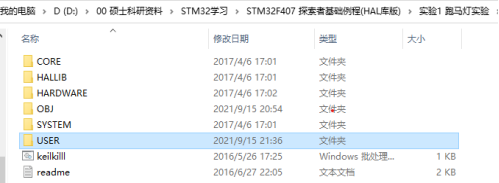

1 打开需要下载的程序文件，找到USER点进去。

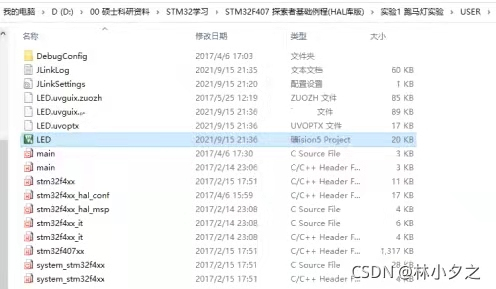

2 选择KEIL uvision5图标的文件打开。

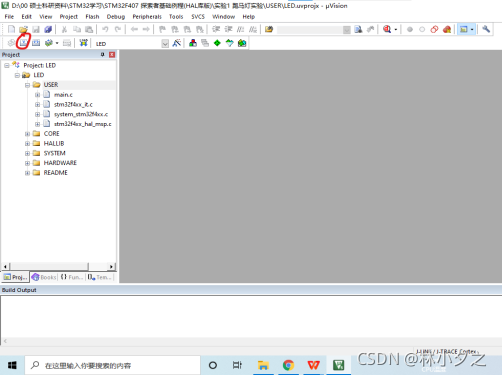

3 首次打开，右侧面板是灰色，左侧Project是折叠最小状，不要管。点击标红处编译程序。

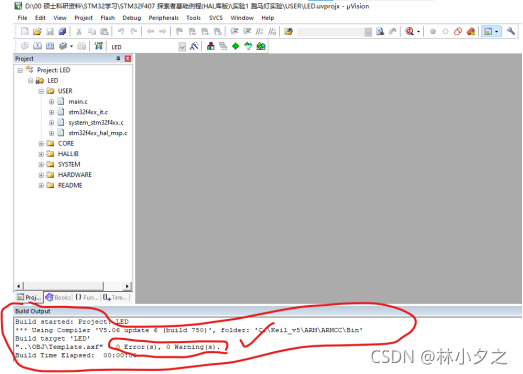

4 编译完成，0错误，0警告。

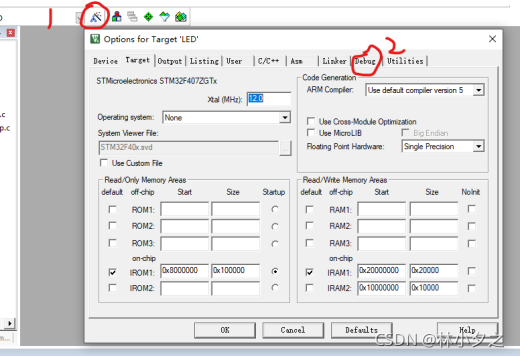

5 点击魔术棒，弹出如下界面，点击Debug

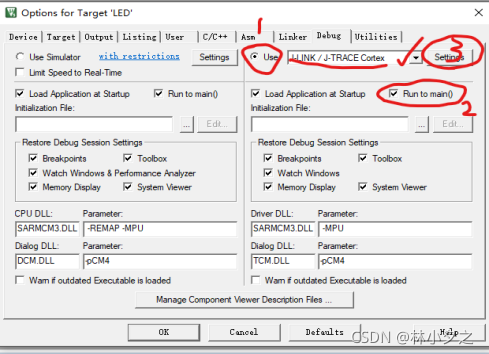

6 弹出如下界面，核对，按照标红顺序操作。一样即可。

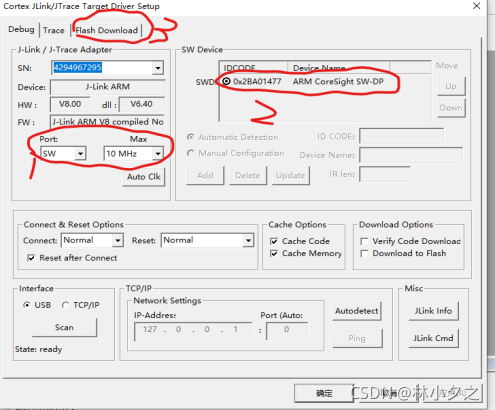

7 点击Settings后，弹出如下界面。按标红顺序操作设置。2会自动出现。

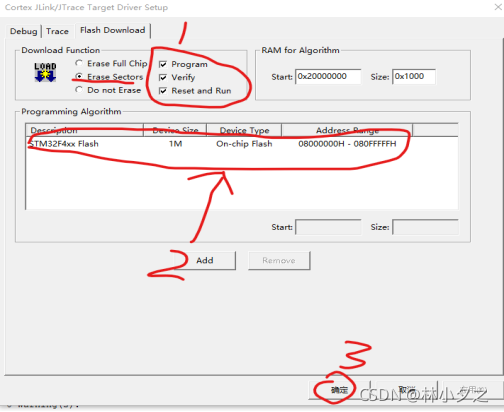

8 点击Flash Download，按标红设置。其中2是根据你使用的单片机型号从Add里添加，本人使用的是STM32F407探索者。

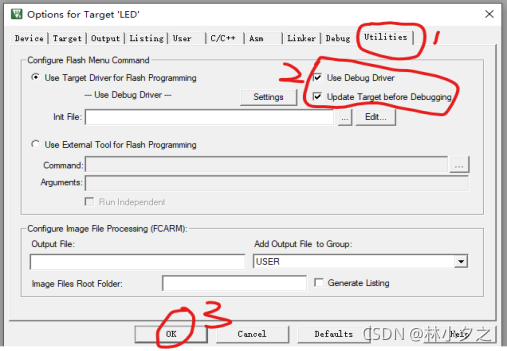

9 上一步点确定后，弹出如下界面。点击Utilities查看标红2是否全勾选。

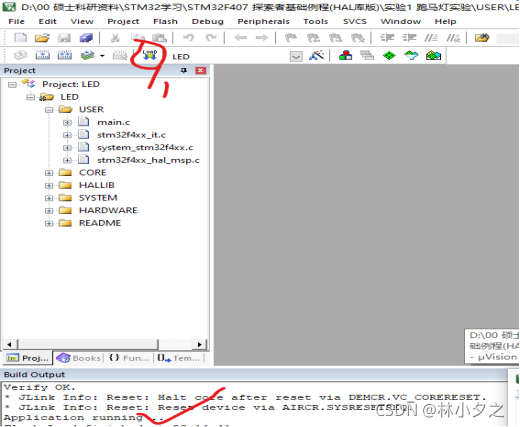

10 上步选择OK完成，点击下图标红的Load，就可以使用JLINK程序下载了。注意：这个过程要始终确保JLINK与电脑处于连接状态，单片机的电源正常供电。

11 下载完成，单片机就会自动执行程序内容。
