1.1 DMA的基本原理

1.1.1 DMA 的概念

DMA(direct memory access,直接内存访问),是一种避开CPU,可以直接对外设和内存进行访问的技术,可以实现外设与内存、内存之间、外设之间的数据的访问和搬移。

1.1.2 DMA 的特性

①作为外设:DMA是CPU的slave,类似于一般的性的外设,DMA配置好之后,不需要CPU的干预就能直接服务外设,让CPU可以去处理别的事物,提高系统的性能。

②作为控制器: DMA在对内存的操作上是独立于CPU的,是外设和内存的master,DMA具有一般CPU没有的高效操作,能提高系统的吞吐率。

1.1.3 DMA的作用举例

①两块内存的数据拷贝,将SDRAM的数据读入到SRAM,或者SRAM的数据写入到FLASH;

②外设数据的定时自动采集,每完成一次ADC的数据采集,就将ADC采集结果存储到指定的SRAM空间;

③外设数据的定时自动发送,将SRAM存储的数据依次写入到USART进行发送;

1.1.4 DMA的基本配置流程

①配置通道请求源;

②配置传输方式(存储器到存储器或者其他);

③配置源、目的地址、传输数量;

④配置工作模式;

⑤每组通道之间的工作方式都是独立的。

1.1.5 DMA的工作流程

①从外设数据寄存器或者内存中取出数据;

②将取出的数据进行存储;

③传输数量寄存器的自减,直到为0,传输完成;

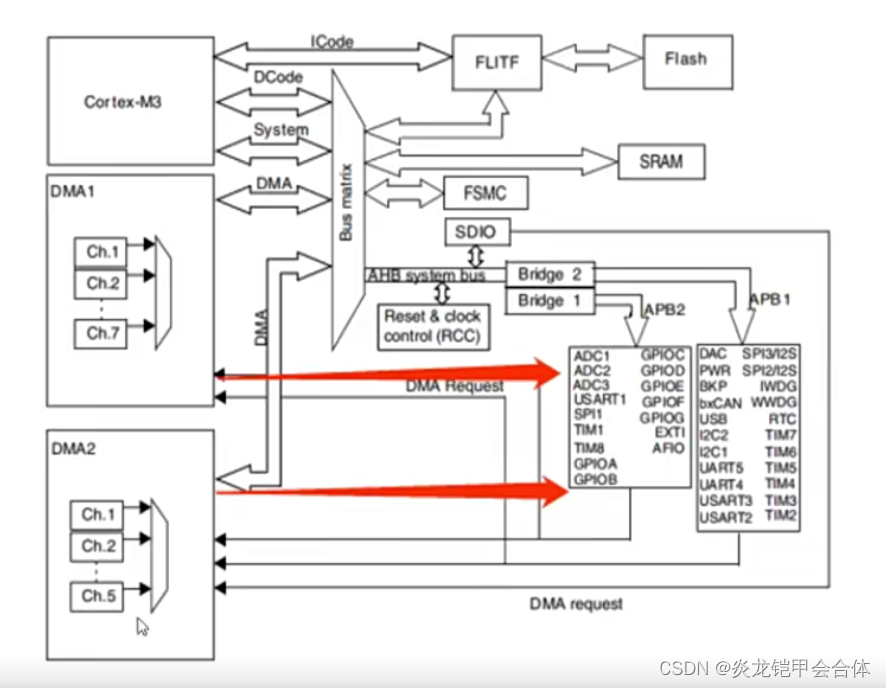

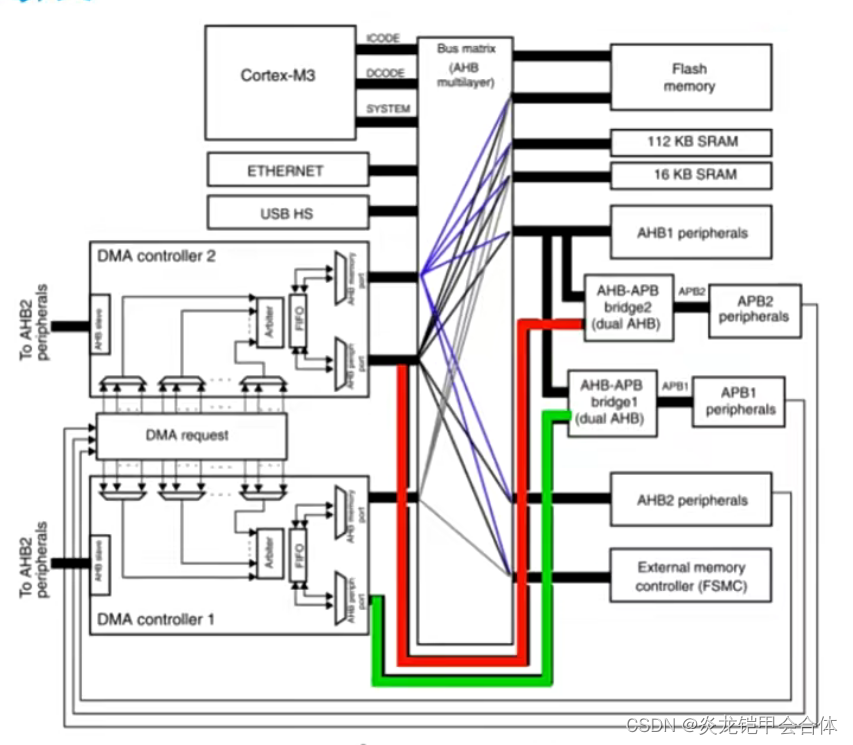

1.2 DMA的系统构成

这是一个基于cortexM3的soc的系统架构。

DMA是和CPU平级;

DMA可以通过ahb2apb桥直接连接外设;

DMA的系统构成

①理论上DMA和CPU一样,访问趋于可以做到全地址覆盖;

②实际的soc系统中,可能同时存在多个DMA,根据应用需求,DMA访问的地址空间会不同;

③同一个DMA会有多个master接口,master功能不同,所映射的地址范围不同;

④有的master接口还会绕开总线矩阵的仲裁,而直接连接到外设的ahb2apb桥,加快对外设的访问速度;

1.3 DMA的传输方式

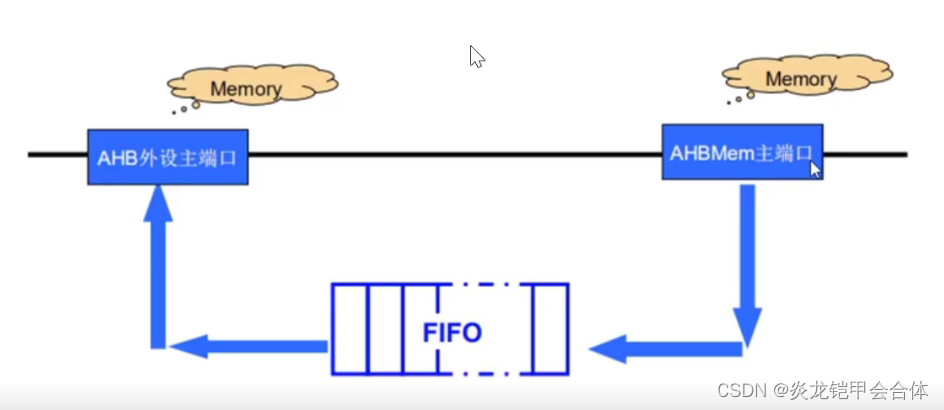

1.3.1 存储器到存储器

特定存储区内容拷贝到另一个存储区空间,比如:两块地址空间的数据拷贝,或者不同类型存储器之间的数据搬移,SDRAM数据搬移到SRAM;

配置完成后,数据流会马上由源地址存储到FIFO中,达到FIFO的门限之后,再向目的地址传递;

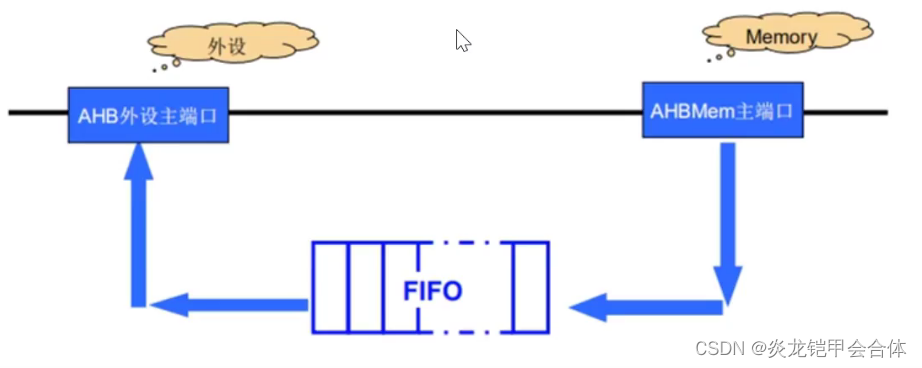

1.3.2 存储器到外设

特定存储区内容转移至外设的数据寄存器中,比如:内容中存储的表格数据,连续发送到外设,将SIN表格值输出到DAC;

配置完成后,数据流会马上由源地址存储到FIFO中,达到FIFO的门限之后,如果由外设的请求,数据会一次一次的像外设寄存器传递;

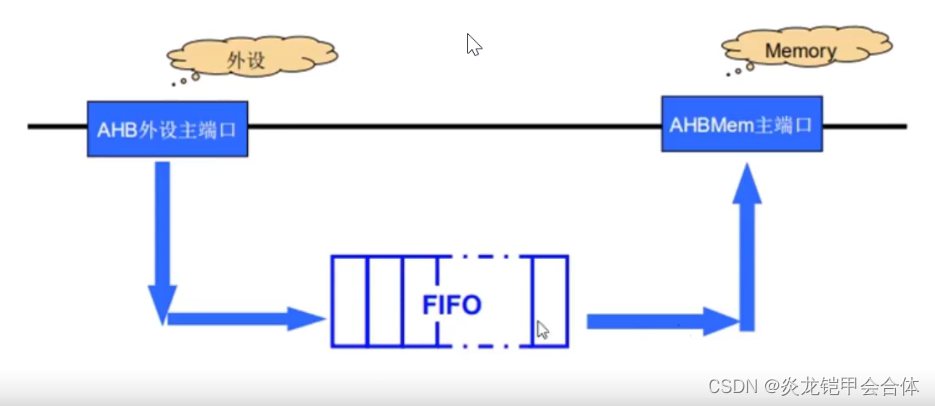

1.3.3 外设到存储器

外设数据寄存器内容转移到特定存储区,比如:连续的usart数据接收;

一旦由外设的DMA请求,DMA就从外设取数据放到FIFO,达到FIFO门限,则从FIFO连续往memory发送数据;

1.3.4 外设到外设

外设数据寄存器之间的转移,比如:ADC采样的值通过USART发送出去;

一旦由外设的DMA请求,DMA就从源地址外设取数据,发送到目的地址外设的数据寄存器;

1.4 DMA的工作模式

1.4.1 正常传输模式

通道配置好后,DMA只按照配置传输一次,当传输完成后,DMA通道被自动关闭,需要重新配置DMA通道才能继续新的传输;

1.4.2 循环传输模式

当传输完成一次之后,会按照上一次的配置,重新接着传送,除非关闭DMA通道,射处理连续的数据流;

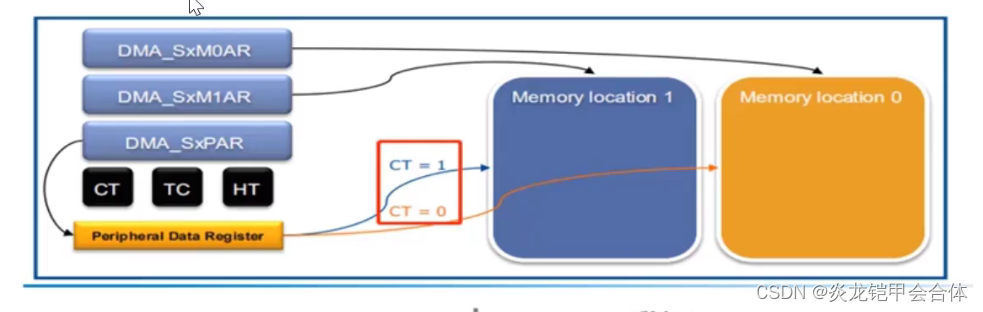

1.4.3 双缓冲模式

设置有两片存储区,当第一片存储器传输完成后,自动切换到第二片继续传输,并不停切换;

双缓冲一般应用于:外设到存储器或者存储器到外设的传输。在信号的编解码数据、视频、音频的连续输出方面非常高效;

1.5 DMA的流控制

1.5.1 DMA的流控制

控制DMA批量数据(数据流)的传输。

1.5.2 DMA 的流控制方式

①软件流控制

通过软件配置,来结束传输;

②外设流控制

在传输之前无法确定传输数目,DMA不知道数据的传输数量时,从而无法自己结束传输。需要外设产生特定的传输结束信号,比如SDIO。一般的外设不具备流控制能力。

③DMA 流控制

固定数量的传输,DMA知道传输的数量,那么DMA可以控制传输的完成。比如memory到memory的传输,只能用DMA做流控制。

2 DMA设计——DMA设计规格详解

2.1 DMA的设计规格介绍

①1个32位ahb slave interface;

②1个32位ahb master interface;

③4个独立可配置的通道,固定优先级仲裁;

④支持外设与存储器之间的传输(外设到存储器、存储器到外设);

⑤可编程的数据传输数目:最大为1024;

*ahb interface只支持基本的单次传输;

2.2 DMA的寄存器功能

12个寄存器,分为四组,一个通道一组寄存器;

名称 偏移地址 位宽
ch_0_ctrl 0X00 [0] :ch_0_en, 通道0使能;[4]:che_0_target,0为memory到外设,1为外设到memory;[17~8]:ch_0_size,传输大小,单位为4B
ch_0_sour 0X04 31~0:通道0源地址
ch_0_dest 0X08 31~0:通道0目的地址
ch_1_ctrl 0X0C [0] :ch_0_en, 通道0使能;[4]:che_0_target,0为memory到外设,1为外设到memory;[17~8]:ch_0_size,传输大小,单位为4B
ch_1_sour 0X10 31~0:通道0源地址
ch_1_dest 0X14 31~0:通道0目的地址
ch_2_ctrl 0X18 [0] :ch_0_en, 通道0使能;[4]:che_0_target,0为memory到外设,1为外设到memory;[17~8]:ch_0_size,传输大小,单位为4B
ch_2_sour 0X1C 31~0:通道0源地址
ch_2_dest 0X20 31~0:通道0目的地址
ch_3_ctrl 0X24 [0] :ch_0_en, 通道0使能;[4]:che_0_target,0为memory到外设,1为外设到memory;[17~8]:ch_0_size,传输大小,单位为4B
ch_3_sour 0X28 31~0:通道0源地址
ch_3_dest 0X2C 31~0:通道0目的地址

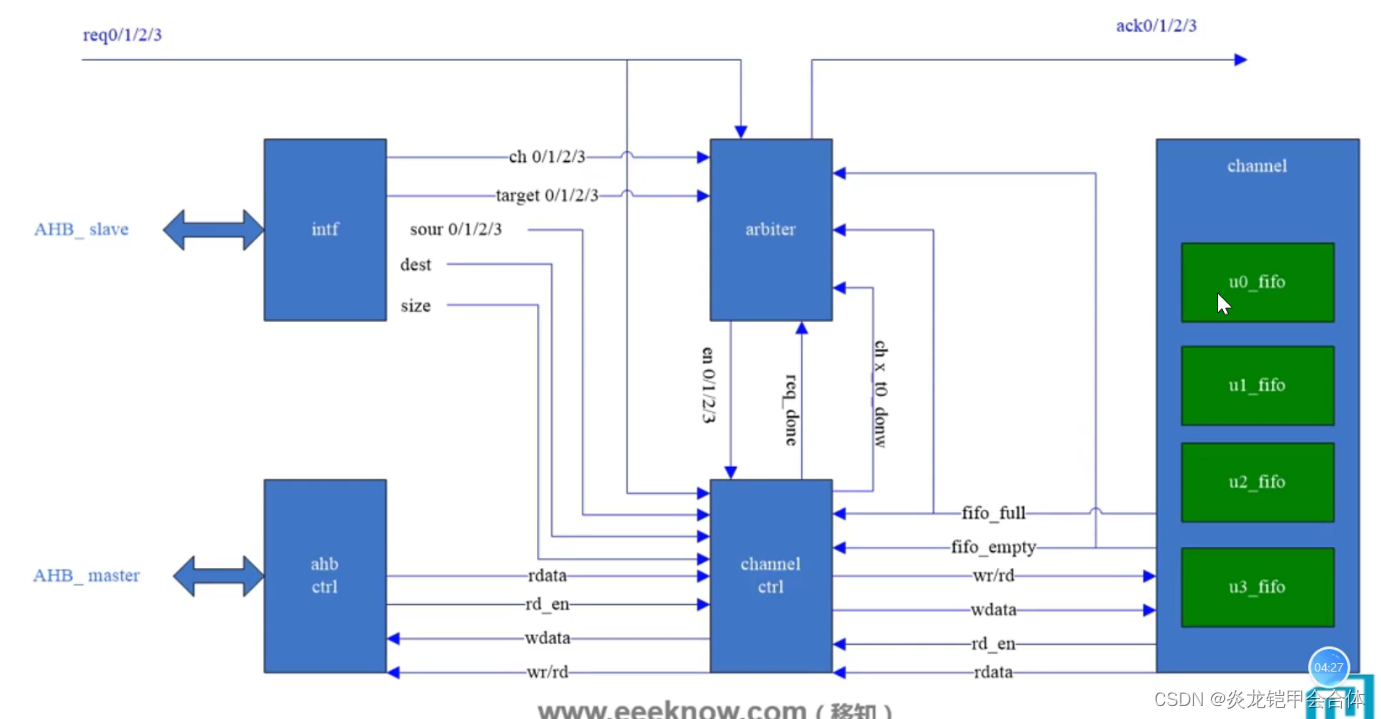

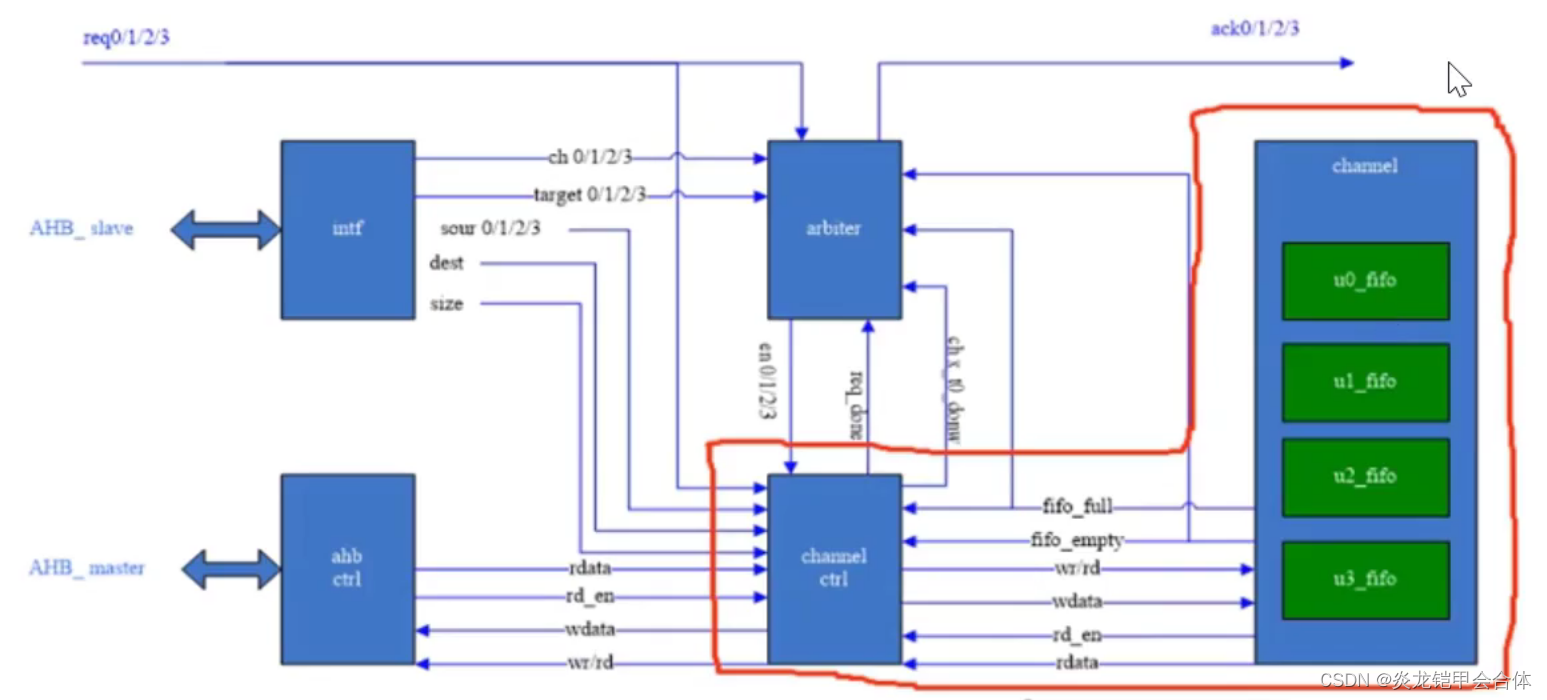

2.3 DMA的总体结构

总共分为五个模块,其中channel模块包含四路同步FIFO。

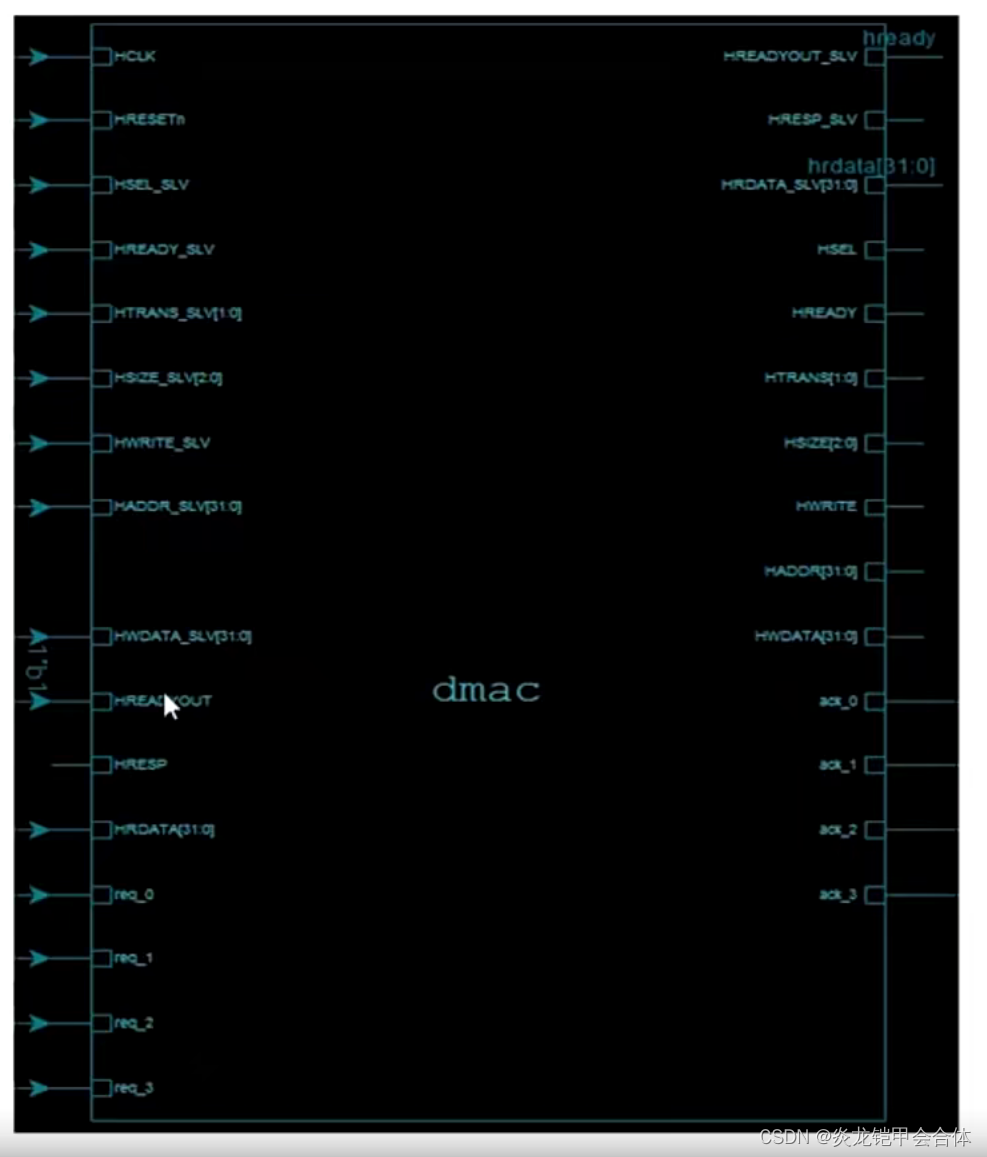

总结:dmac顶层模块的端口

①ahb_slave :作为CPU外设,供CPU配置DMA;

②ahb_master :读写存储器和外设;

③req[3:0] :外设输入的dma_req 信号;

④ack[3:0] :输出给外设的dma_ack信号;

2.4 DMA的总线接口

ahb_master接口(amba 2.0)

名称 输入/输出 位宽(bit) 描述
HSEL Output 1
HADDR Output 32
HSIZE Output 3
HTRANS Output 2
HWRITE Output 1 1:写;0:读;
HWDATA Output 32
HREADY Output 1
HRDATA Input 32
HREADYOUT Input 1
HRESP Input 2

内部的读写时序类似于一个SRAM。

名称 输入/输出 位宽(bit) 描述
clk Input 1 时钟
rst Input 1 复位
wr Input 1 写信号
rd Input 1 读信号
addr Input 32 内部地址
wdata Input 32 写数据
rdata Output 32 读数据
rd_en Output 1 读使能
总结

将内部产生的读、写信号,地址,数据,转换成AHB的时序接口

①总线接口时一个AHB的master接口;

②channel_ctrl 发出读、写操作,由ahb_ctrl转换为AHB的时序;

③wr为高,表示需要向AHB的addr写数据;

④rd为高,表示需要向AHB的addr读数据;

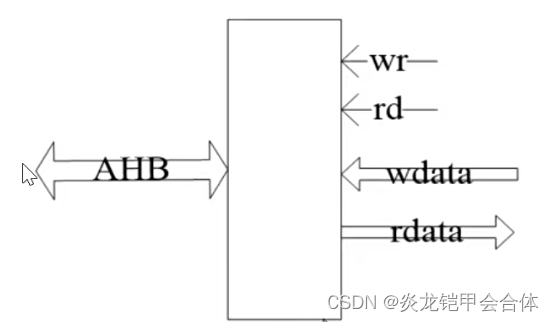

简要示意图如下:

2.5 DMA的寄存器模块

AHB_SLAVE接口

名称 输入/输出 位宽(bit) 描述
HCLK
HRESETn
HSEL_SLV Input
HADDR_SLV Input
HSIZE_SLV Input
HTRANS_SLV Input
HWRITE_SLV Input
HWDATA_SLV Input
HREADY_SLV Input
HRDATA_SLV Output
HREADYOUT_SLV Output
HRESP_SLV Output

在CPU内部进行dma进行配置之后,对寄存器需要进行输出;

名称 输入/输出 位宽(bit) 描述
ch_0_en/1/2/3 Output 1 通道使能
ch_0_target/1/2/3 Output 1 传输方向【M2P,P2M】
ch__0_size/1/2/3 Output 10 传输大小
ch_0_sour Output 32 源地址
ch_0_dest Output 32 目的地址
总结

将内部产生的读写信号,地址,数据,转换成AHB的时序接口

①寄存器模块时接在AHB的slave模块,挂接在AHB总线上

②接收来自AHB的配置,并解析出4个通道的配置信息,宫其他模块使用

2.6 DMA的仲裁器

名称 输入/输出 位宽(bit) 描述
clk Input 1 时钟
rst Input 1 复位
req_0 Input 1 外设0的请求信号
req_1 Input 1 外设1的请求信号
req_2 Input 1 外设2的请求信号
req_3 Input 1 外设3的请求信号
ack_0 Output 1 外设0的应答信号
ack_1 Output 1 外设1的应答信号
ack_2 Output 1 外设2的应答信号
ack_3 Output 1 外设3的应答信号
ch_0/1/2/3en Input 1 来自配置寄存器,1表示通道打开
target_0/1/2/3 Input 1 来自配置寄存器,0:数据从memory到外设;1:数据从外设到memory;
en_0 Output 1 1:通道0正在工作,其他通道等待;
en_1 Output 1 1:通道1正在工作,其他通道等待;
en_2 Output 1 1:通道2正在工作,其他通道等待;
en_3 Output 1 1:通道3正在工作,其他通道等待;
req_done Input 1 表示当前req被处理完
ch_0/1/2/3_t0_done Input 1 表示t0方向传输结束
fifo_0_empty Input 1 FIFO0空标志
fifo_1_empty Input 1 FIFO1空标志
fifo_2_empty Input 1 FIFO2空标志
fifo_3_empty Input 1 FIFO3空标志
fifo_0_full Input 1 FIFO0满标志
fifo_1_full Input 1 FIFO1满标志
fifo_2_full Input 1 FIFO2满标志
fifo_3_full Input 1 FIFO3满标志
总结

仲裁器根据输入的req信号,仲裁出当前优先级最高的通道并进行操作

①采用固定优先级算法对4个通道进行仲裁(req0>req1>req2>req3);

②多个通道req同时来到时,会先处理优先级高的,再处理优先级低的;

③通道req处理完成后会回ack握手信号;

2.7 DMA的channel控制器

通道控制器包含3个模块

①dmac_fifo,同步fifo,用于数据的存储;

②dmac_channel ,例化4个通道的fifo;

③dmac_channel_ctrl,对通道进行传输控制;

总结

通道控制器需要根据仲裁结果,对通道进行管理

①接收arbiter仲裁后的使能信号

②发起对FIFO的操作

③发起对ahb_ctrl模块的读写;

3 DMA的RTL部分

3.1 dmac 顶层模块

声明了输入输出端口;

例化了内部的所有模块;

整个顶层除了例化模块,没有多余的逻辑;

编写顶层代码,除了例化模块外,尽量减少其他的逻辑;

代码实现
`timescale 1ns / 1ns
/*--------------------------------------------------------------------------------
--  Module      :  dmac_top
--  Description :
------------------------------------------------------------------------------*/
  module dmac_top(
  /*-------------------------- Interface definitation ------------------------*/
  input                        HCLK,
  input                        HRESETn,
  //AHB SLAVE PORTS
  input                        HSEL_SLV,
  input                        HREADYIN_SLV,
  input [1:0]                  HTRANS_SLV,
  input [2:0]                  HSIZE_SLV,
  input                        HWRITE_SLV,
  input [31:0]                 HADDR_SLV,
  input [31:0]                 HWDATA_SLV,
  output                       HREADYOUT_SLV,
  output                       HRESP_SLV,
  output [31:0]                HRDATA_SLV,
  //AHB MASTER PORTS
  output                       HSEL,
  output                       HREADY,
  output [1:0]                 HTRANS,
  output [2:0]                 HSIZE,
  output                       HWRITE,
  output [31:0]                HADDR,
  output [31:0]                HWDATA,
  input                        HREADY_IN,
  input                        HRESP,
  input [31:0]                 HRDATA,
  //handshake signal
  input                        req_0,
  input                        req_1,
  input                        req_2,
  input                        req_3,
  output                       ack_0,
  output                       ack_1,
  output                       ack_2,
  output                       ack_3
  /*-----------------------------------------------------------*/
  );

  /*------------- Parameter and Internal Signal ---------------*/
  /*------------- Internal Interface definitation -------------*/
  //
  wire                         ch_0_en;
  wire                         ch_1_en;
  wire                         ch_2_en;
  wire                         ch_3_en;
  //
  wire                         ch_0_target;
  wire                         ch_1_target;
  wire                         ch_2_target;
  wire                         ch_3_target;
  //
  wire [9:0]                   ch_0_size;
  wire [9:0]                   ch_1_size;
  wire [9:0]                   ch_2_size;
  wire [9:0]                   ch_3_size;
  //
  wire [31:0]                  ch_0_sour;
  wire [31:0]                  ch_1_sour;
  wire [31:0]                  ch_2_sour;
  wire [31:0]                  ch_3_sour;
  //
  wire [31:0]                  ch_0_dest;
  wire [31:0]                  ch_1_dest;
  wire [31:0]                  ch_2_dest;
  wire [31:0]                  ch_3_dest;
  //
  wire                         en_0;
  wire                         en_1;
  wire                         en_2;
  wire                         en_3;
  //
  wire                         ch_0_t0_done;
  wire                         ch_1_t0_done;
  wire                         ch_2_t0_done;
  wire                         ch_3_t0_done;
  //
  wire                         wr;
  wire                         rd;
  wire [31:0]                  addr;
  wire [31:0]                  wdata;
  wire [31:0]                  rdata;
  wire                         rd_en;

  wire [31:0]                  wr_fifo_data_0;
  wire [31:0]                  wr_fifo_data_1;
  wire [31:0]                  wr_fifo_data_2;
  wire [31:0]                  wr_fifo_data_3;

  wire [31:0]                  rd_fifo_data_0;
  wire [31:0]                  rd_fifo_data_1;
  wire [31:0]                  rd_fifo_data_2;
  wire [31:0]                  rd_fifo_data_3;

  wire                         wr_fifo_0;
  wire                         wr_fifo_1;
  wire                         wr_fifo_2;
  wire                         wr_fifo_3;

  wire                         rd_fifo_0;
  wire                         rd_fifo_1;
  wire                         rd_fifo_2;
  wire                         rd_fifo_3;

  wire                         fifo_0_full;
  wire                         fifo_1_full;
  wire                         fifo_2_full;
  wire                         fifo_3_full;

  wire                         fifo_0_empty;
  wire                         fifo_1_empty;
  wire                         fifo_2_empty;
  wire                         fifo_3_empty;

  wire                         req_done;
  /*------------------------Main Code--------------------------*/
  dmac_intf Inst_dmac_intf(.HCLK(HCLK),
