安规电容定义和应用

安规电容

定义

失效后，不会导致电击，不危及人身安全的电容器，称之为安规电容

分类

分为X电容和Y电容

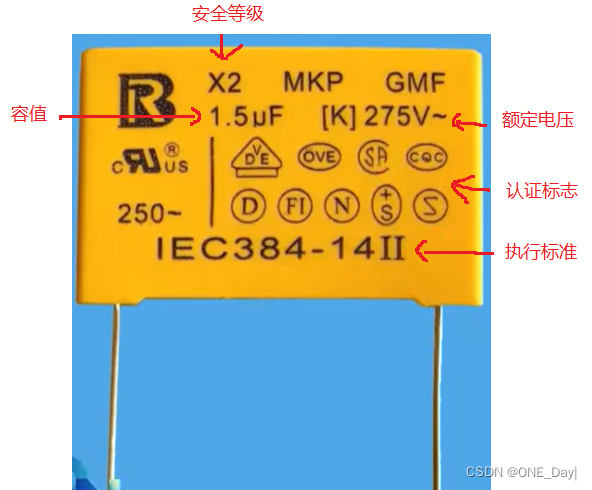

X电容–跨接在电力线（L-N）之间的电容，一般选用金属薄膜电容，X电容有多种颜色，不一定是黄色

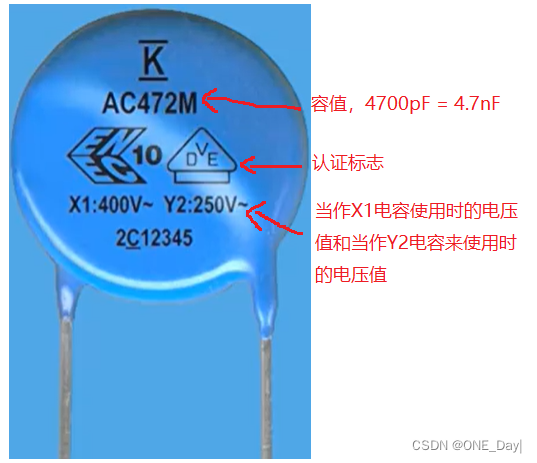

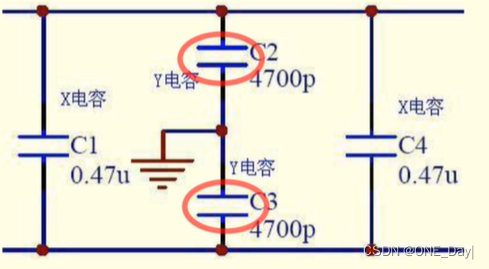

Y电容–跨接在电力线和地之间（L-E，N-E）的电容，一般是成对出现。

应用

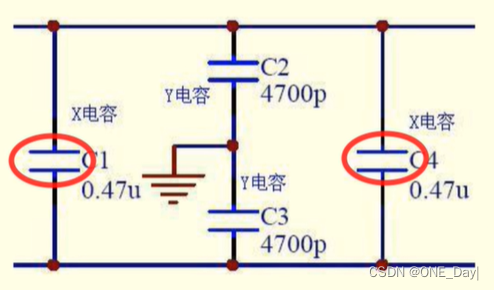

一般应用于开关电源中，X电容抑制差模干扰，Y电容抑制共模干扰，基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级

安全等级

X电容分为X1，X2，X3；X1耐高压大于2.5 kV，小于等于4 kV；X2耐高压小于等于2.5 kV；X3耐高压小于等于1.2 kV

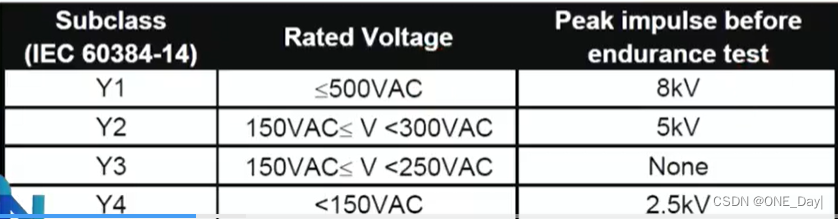

Y电容分为Y1，Y2，Y3，Y4；Y1耐高压大于8 kV；Y2耐高压大于5 kV；Y3耐高压n/a，已被替代；Y4耐高压大于2.5 kV

X电容短路或开路的情况

短路

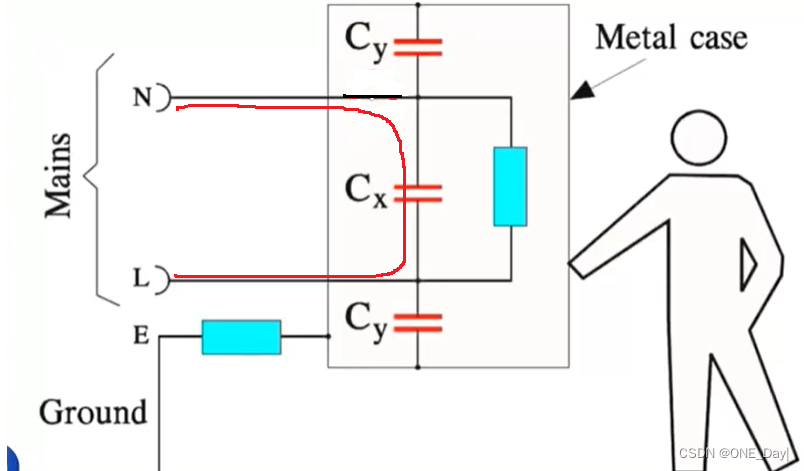

如下图如果Cx短路了，那L流入的电流会直接流出到N，或者反过来，这时候如果有保险丝那保险丝就会熔断，有空气开关或漏电保护器，那它们也会动作，对后面电路没有影响

开路

开路相当于Cx电容没接，本该发挥的作用没有，对后面电路没有影响

Y电容短路或开路的情况

短路

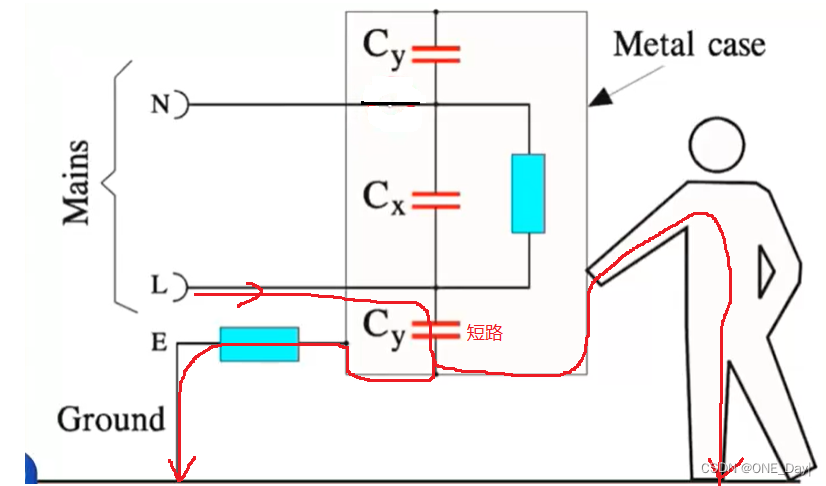

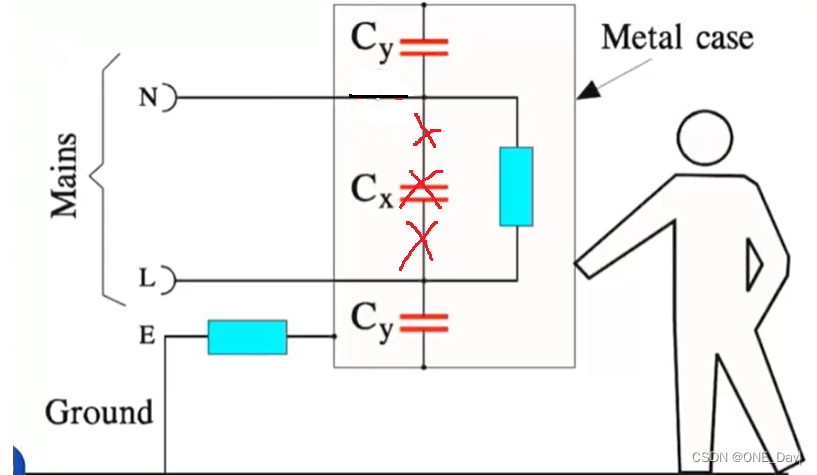

如果下面的Cy电容短路，则L进来的电流会通过Cy流到金属外壳，人触碰到外壳的话，电流就会经过人体流入地，造成触电，此时人体与电阻相当于并联

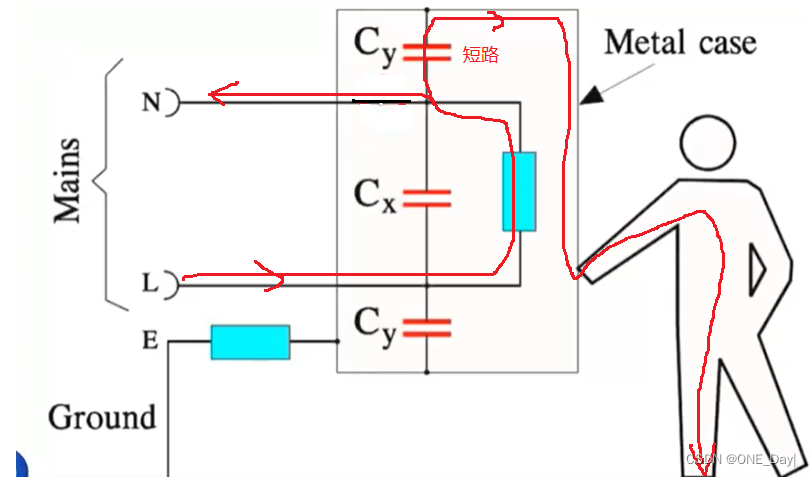

假如上面的Cy电容短路，则也会造成触电危险

因为Cy电容短路的话会有触电危险，所以在电路设计时，当Y电容坏掉时，只能开路，不能短路
