本文详细介绍了如何在HMI上进行界面切换、创建间接窗口、使用地址标签库导入PLC地址、制作趋势图、设置报警界面和用户管理，以及在没有配方功能的触摸屏上的操作步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

HMI

界面切换

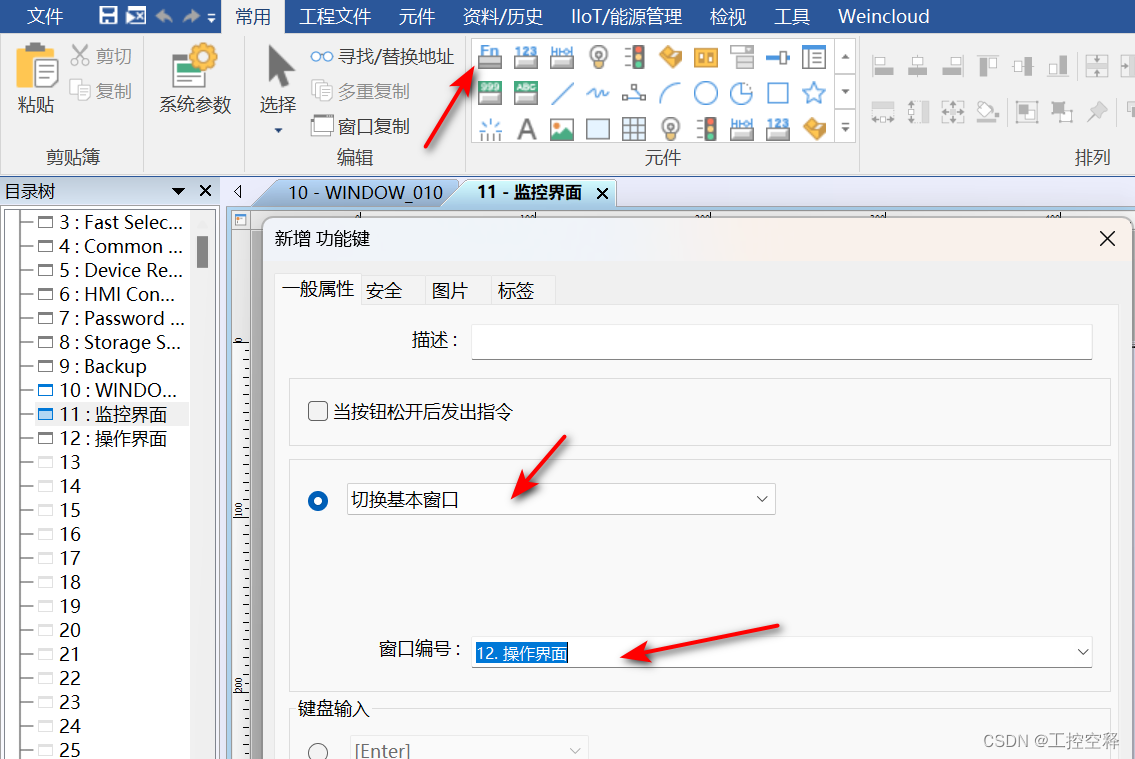

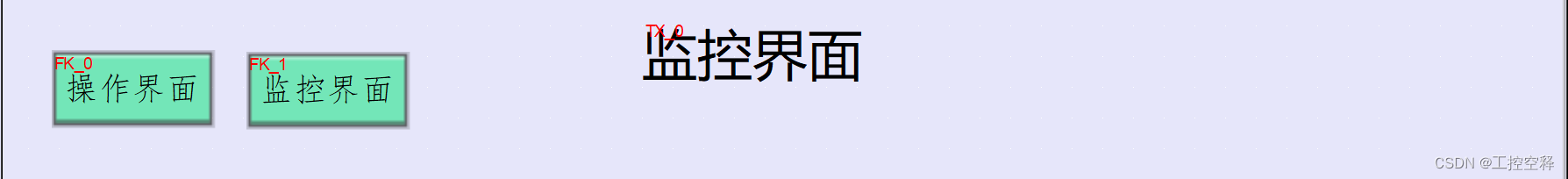

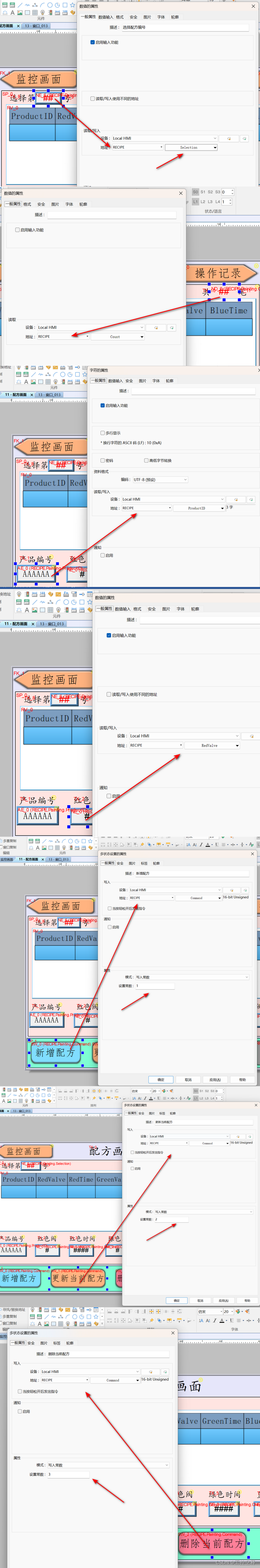

第一种：选择功能键-切换基本窗口-操作界面-每一个界面都创建切换按钮

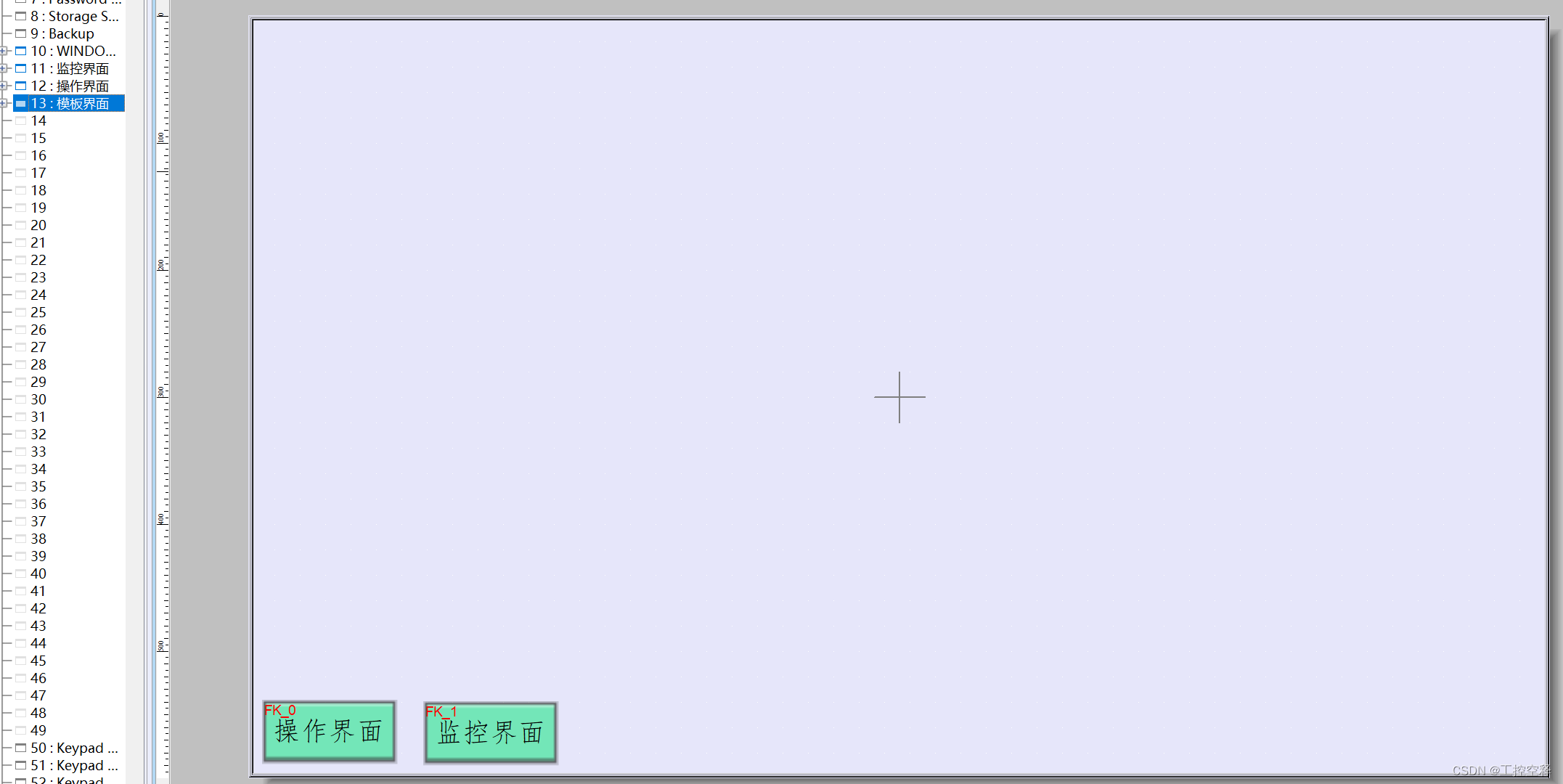

第二种：创建一个模板界面-使用功能键按照上面的操作创建两个切换按钮

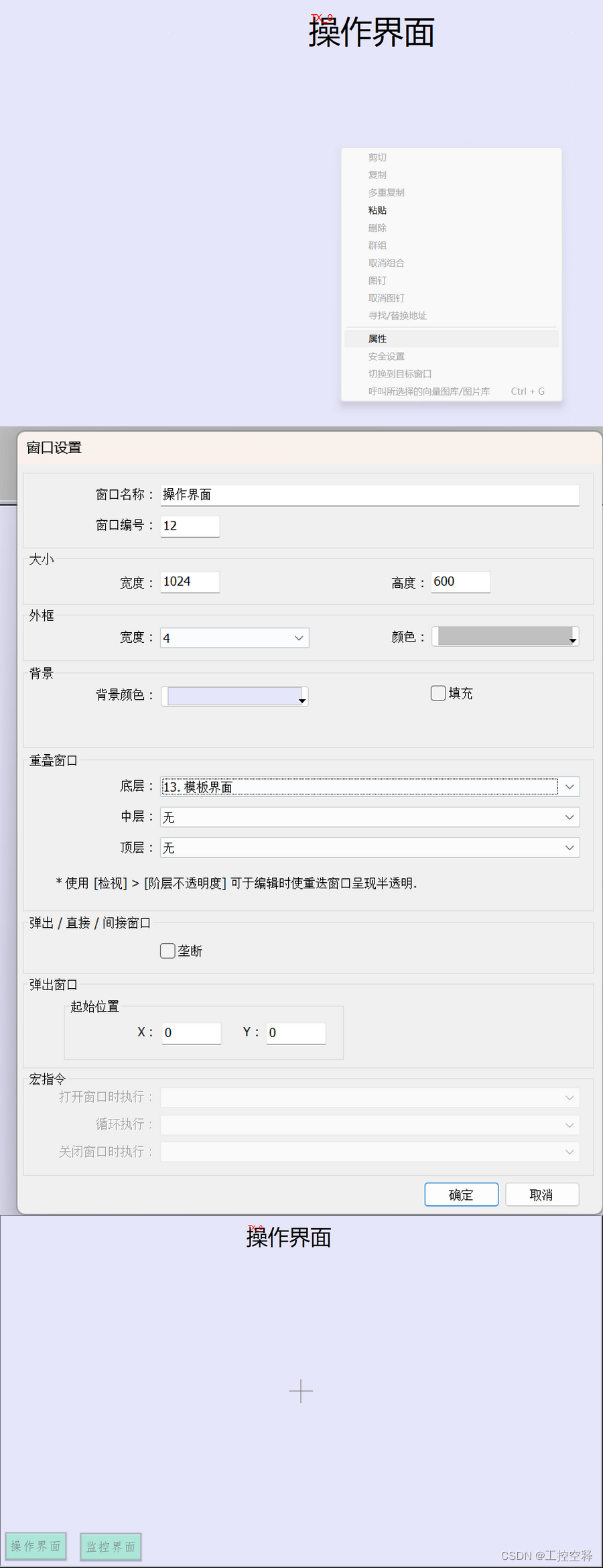

选择操作界面-点击空白出右击属性-窗口设置底层选择模板界面-点击确定

间接窗口

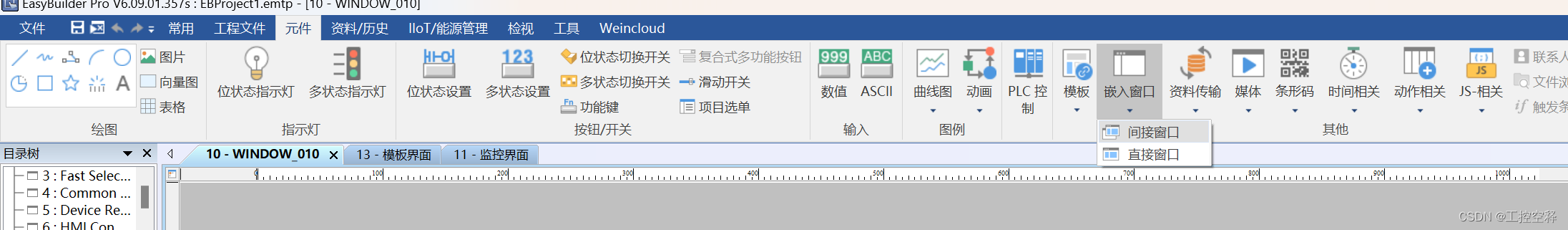

在元件下找到间接窗口选项

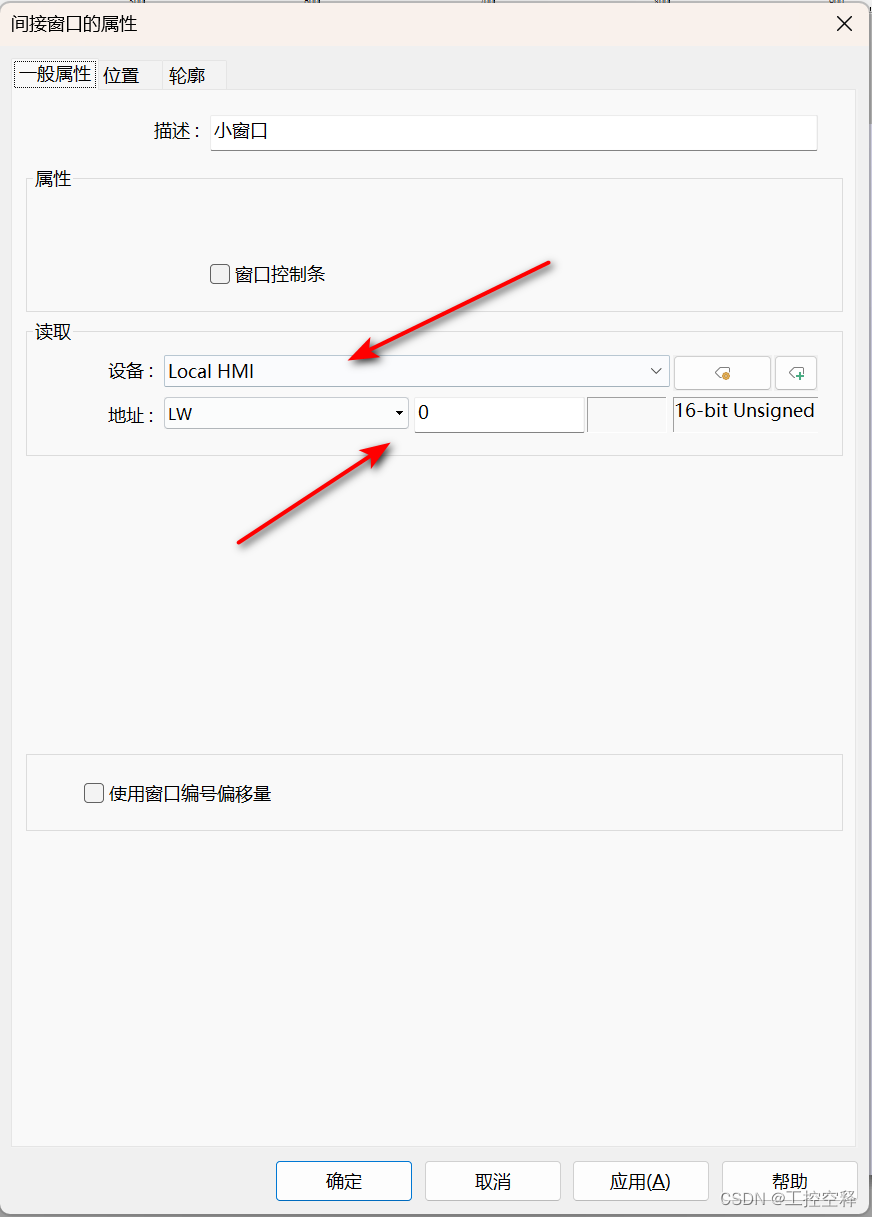

设置间接窗口属性，读取选择本地触摸屏，LW0

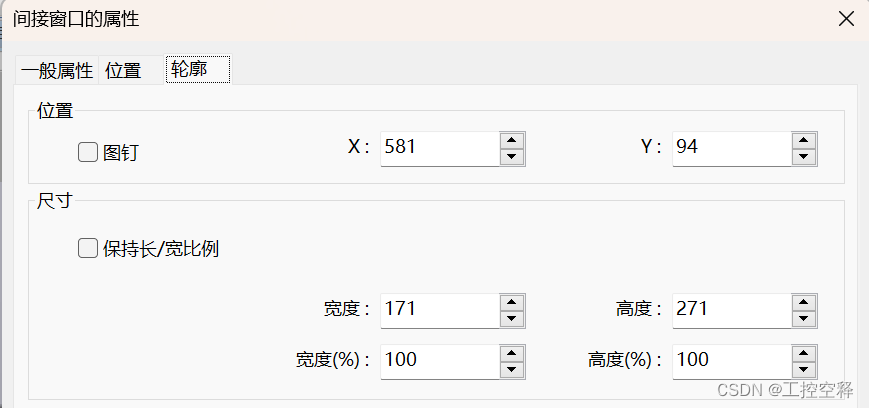

设置间接窗口的大小尺寸，宽度和高度，一会用的到

创建一个界面：a间接窗口，编号是14：系统自动定义。窗口大小与间接窗口要一致，调整宽度和高度。

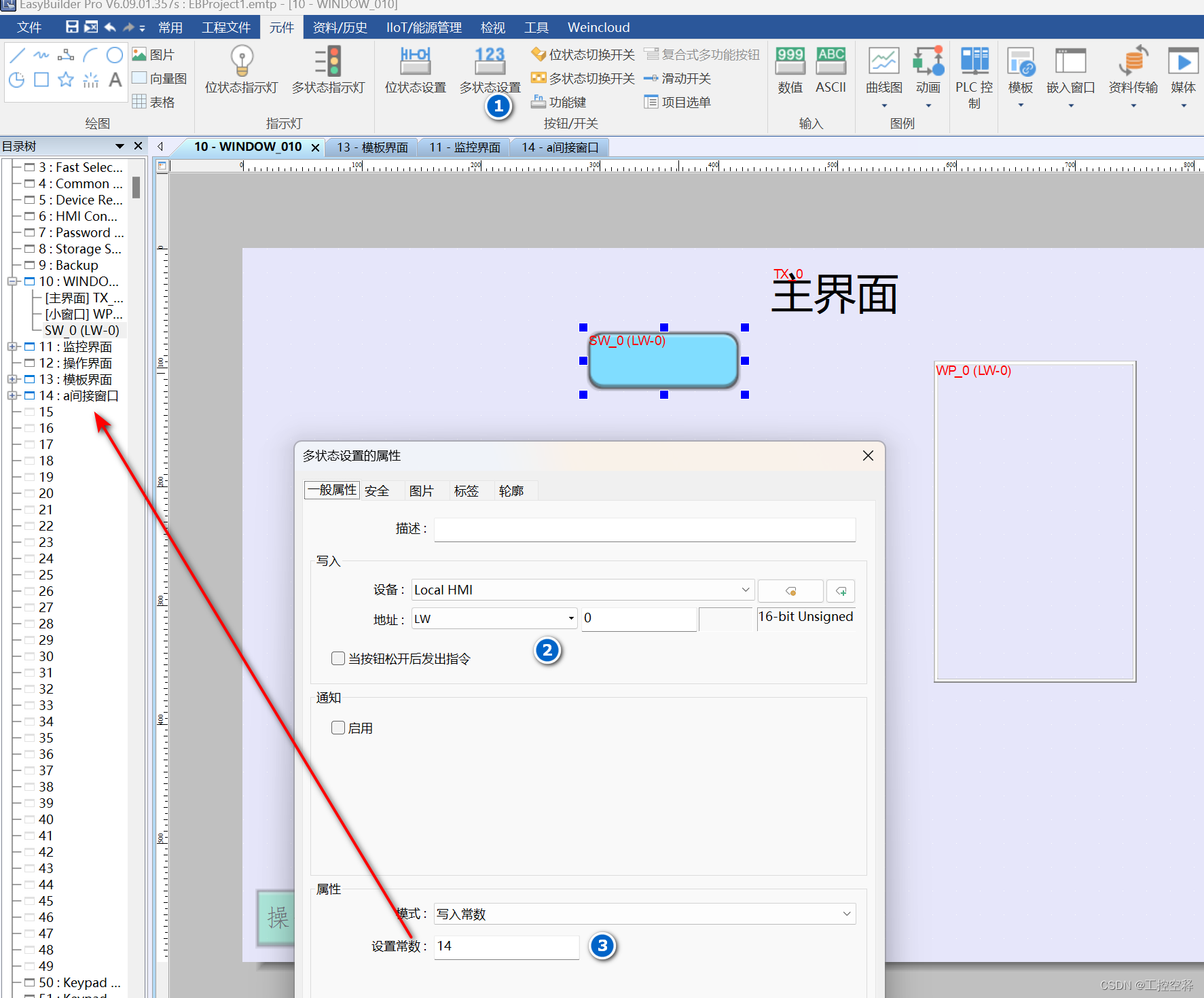

在需要的界面选择多状态设置按钮，写入是触摸屏，地址LW0是间接窗口的地址。设置常数是14，这个是a间接窗口的编号，这样就完成了。可以在间接窗口中加一个关闭键，只需要将LW0常数变成0即可。

地址标签库

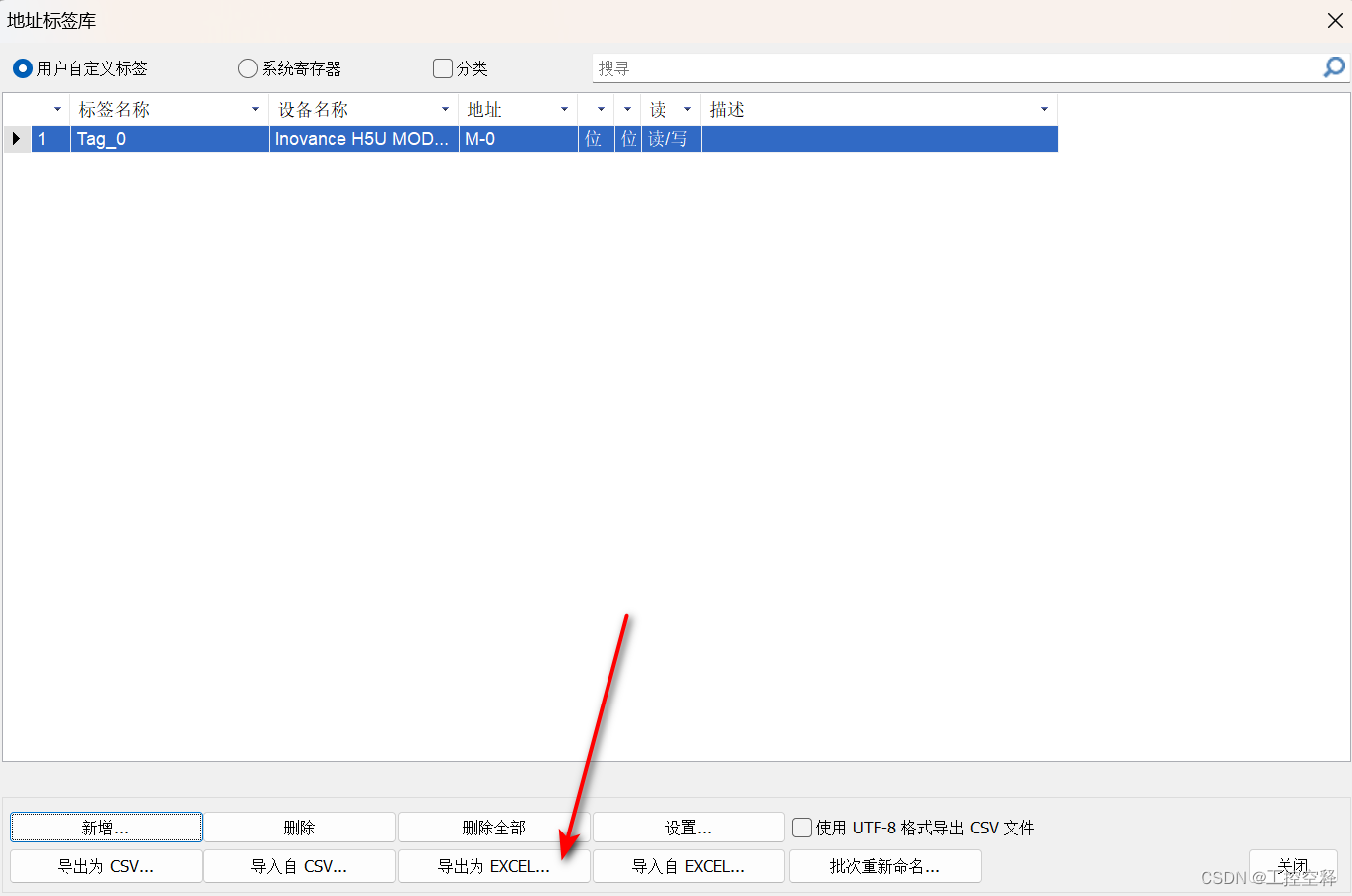

先点击地址

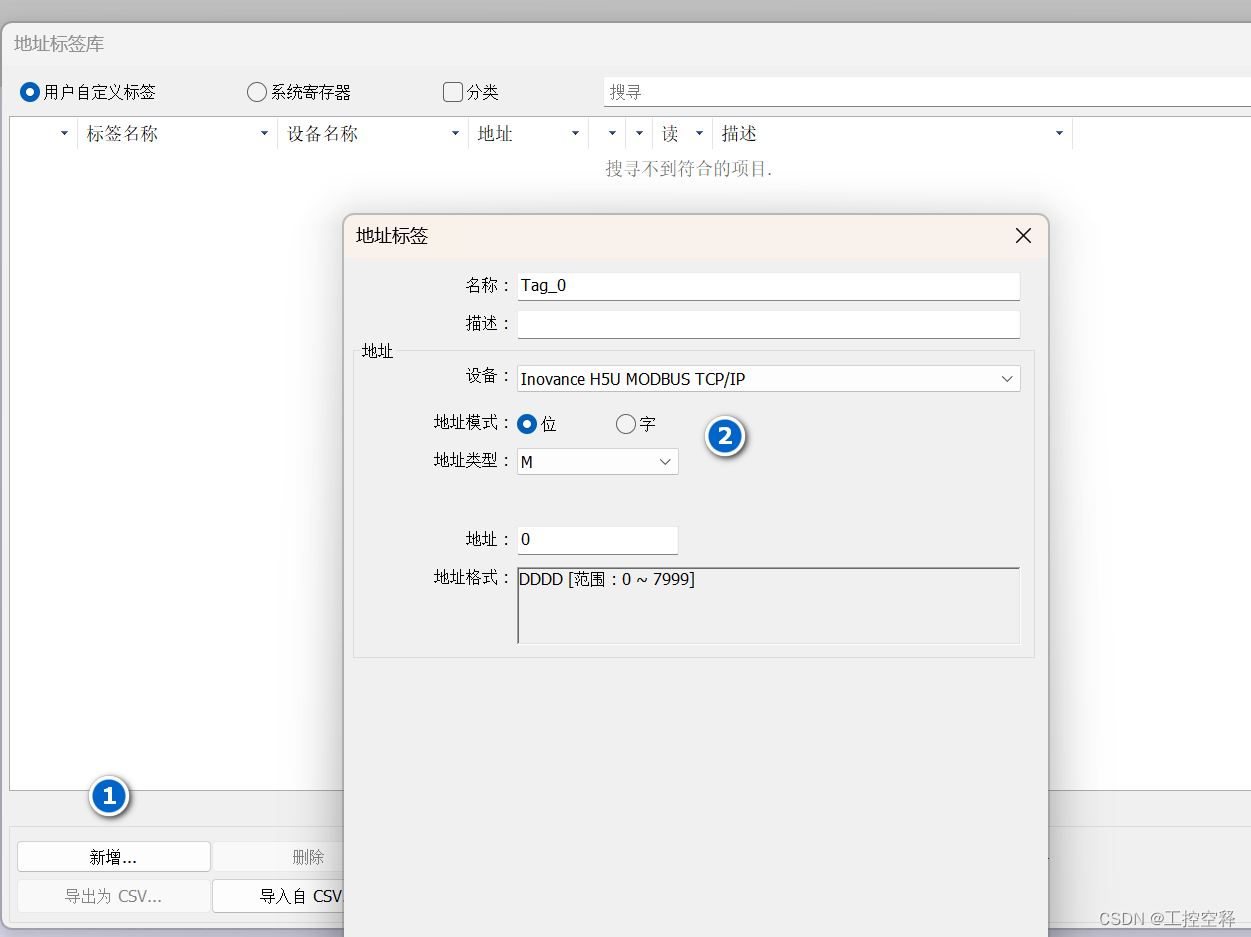

创建一个位变量和字变量，用于参考模板

将其导出

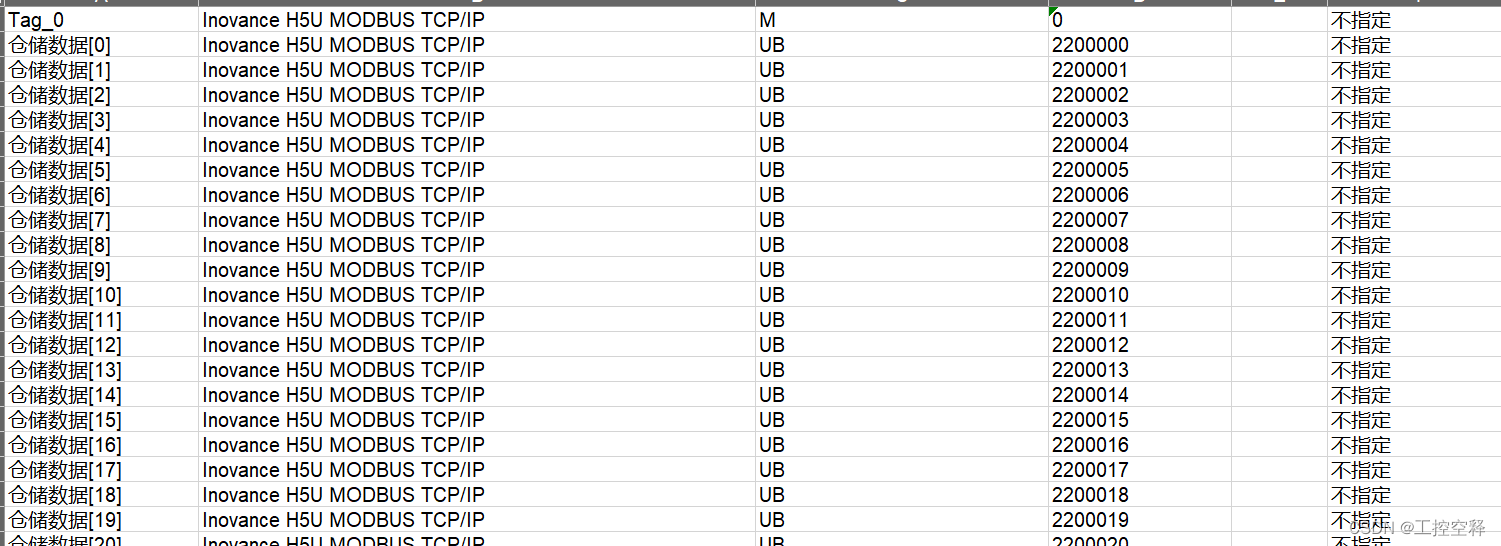

按照这个模板，可以将PLC里面创建的变量复制过来

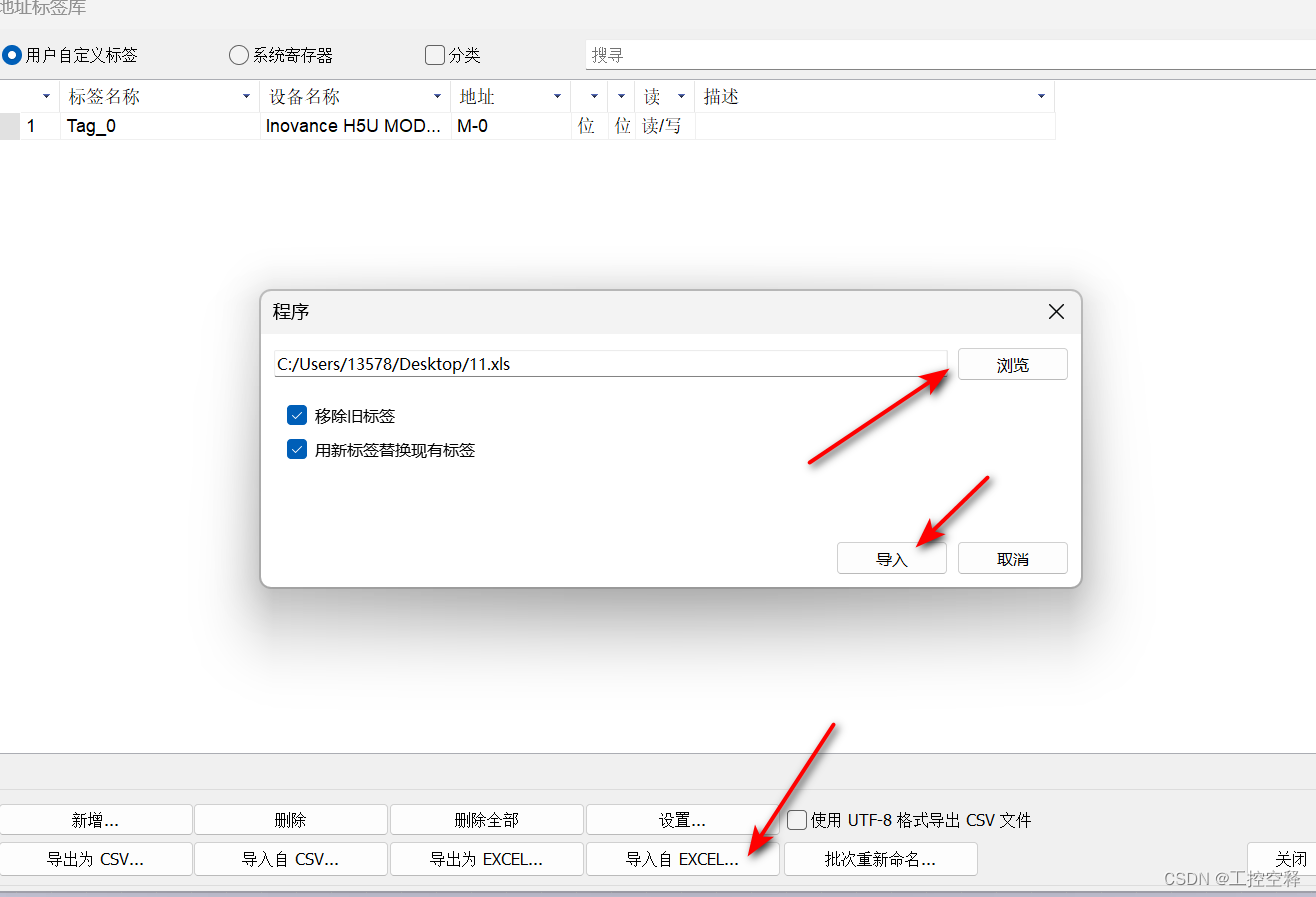

完成可以将其导入HMI

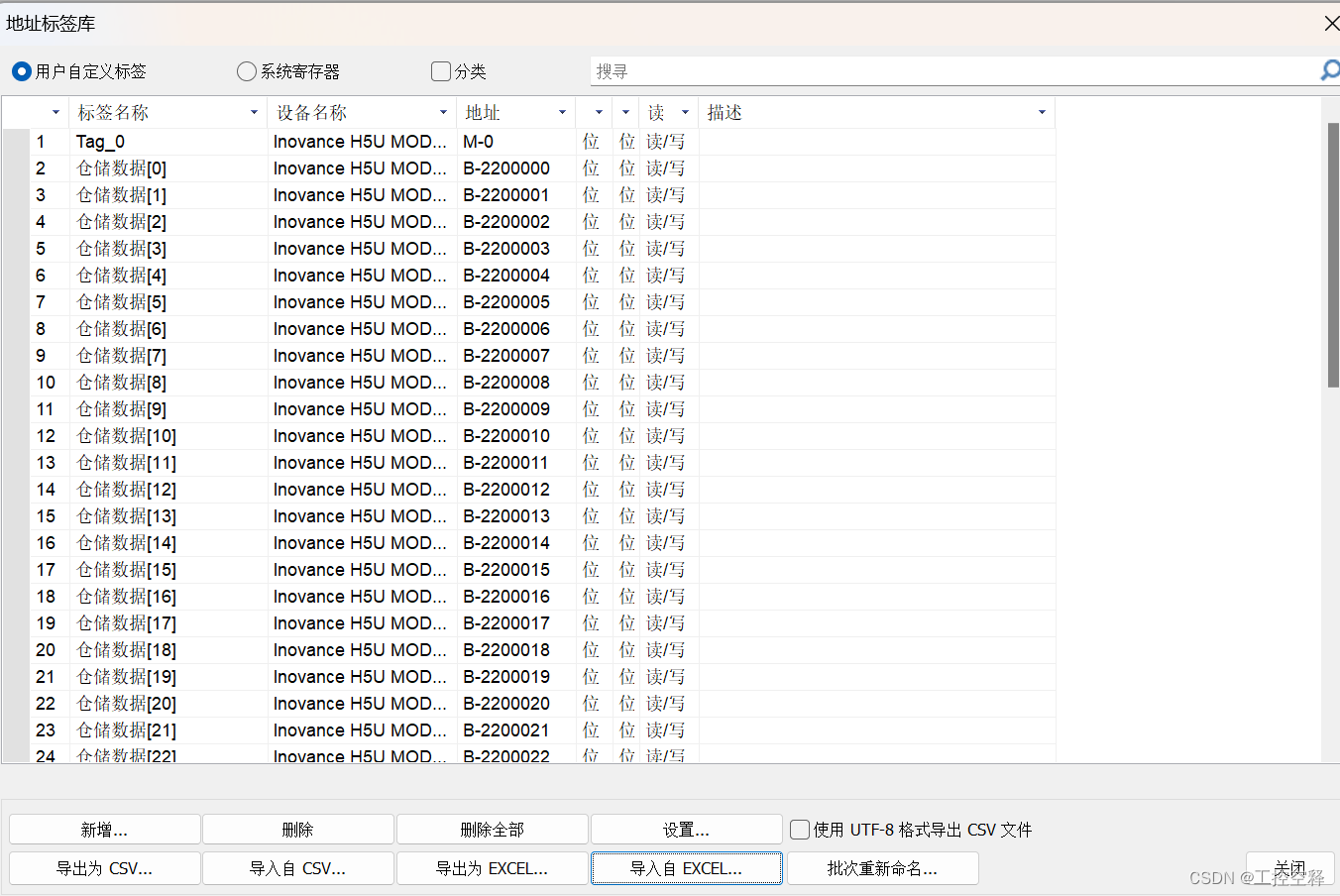

这样就可以将不同品牌的PLC里面的地址导入

趋势图

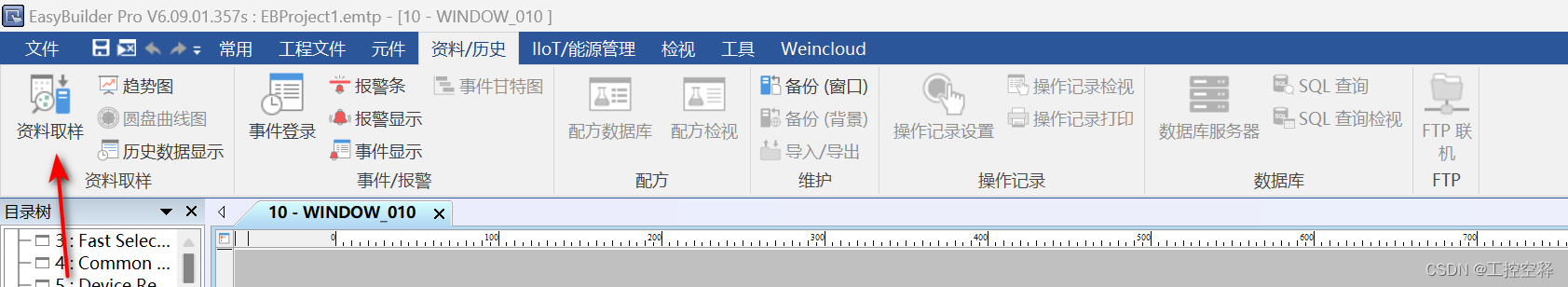

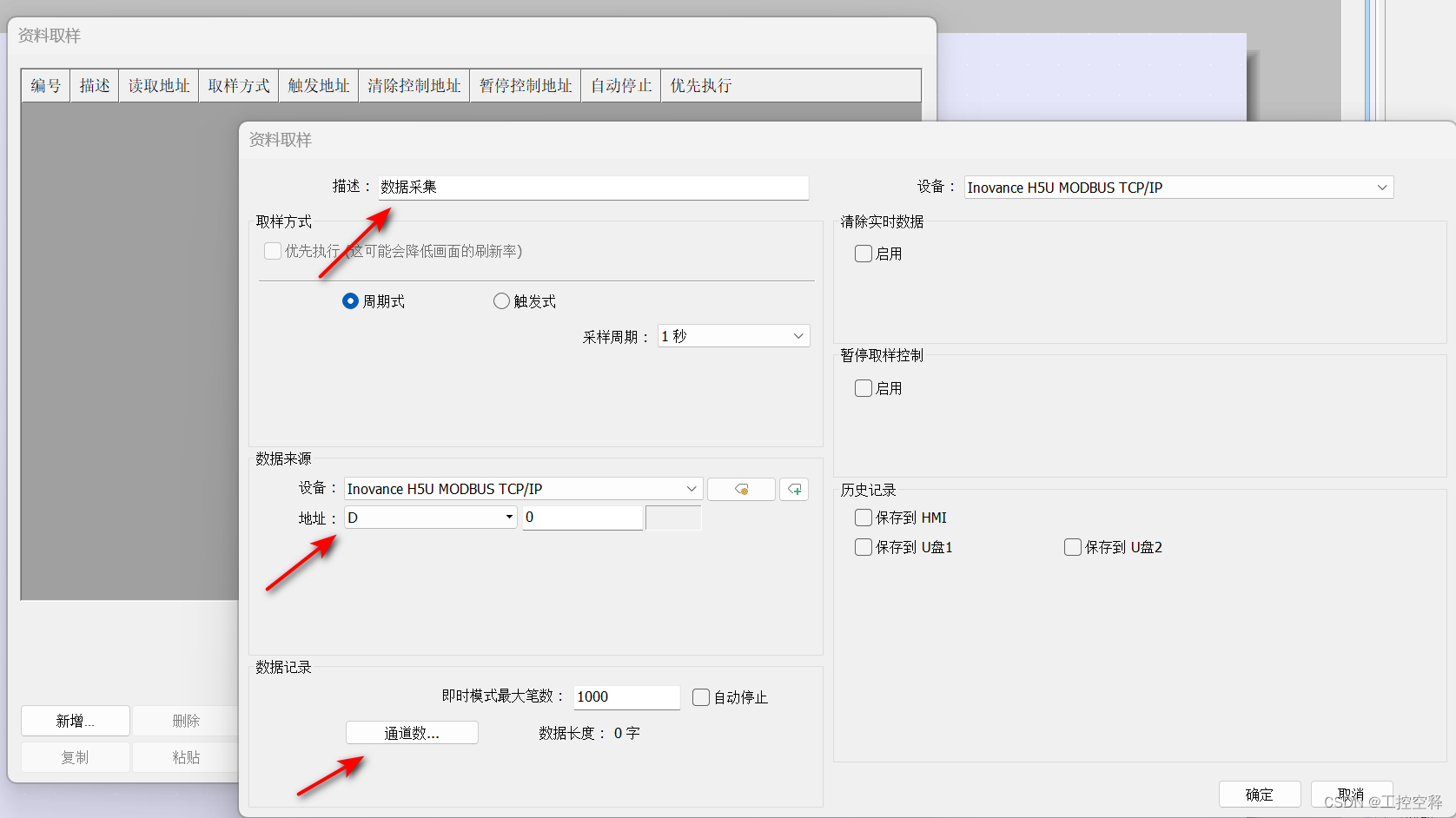

先点击资料取样

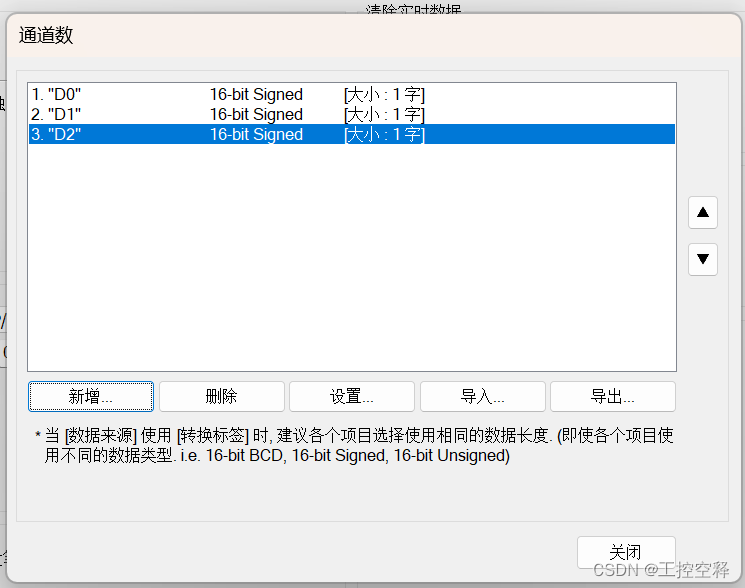

点击新增，描述自定义，数据来源是起始地址，数据记录里面的通道数是已D0开始，可以建很多连续的D0-DX，如果不是连续的就需要多次新增。

默认就是连续的，这里的D0方便理解写的定义名字，新增的开始地址就是数据来源的地址D0

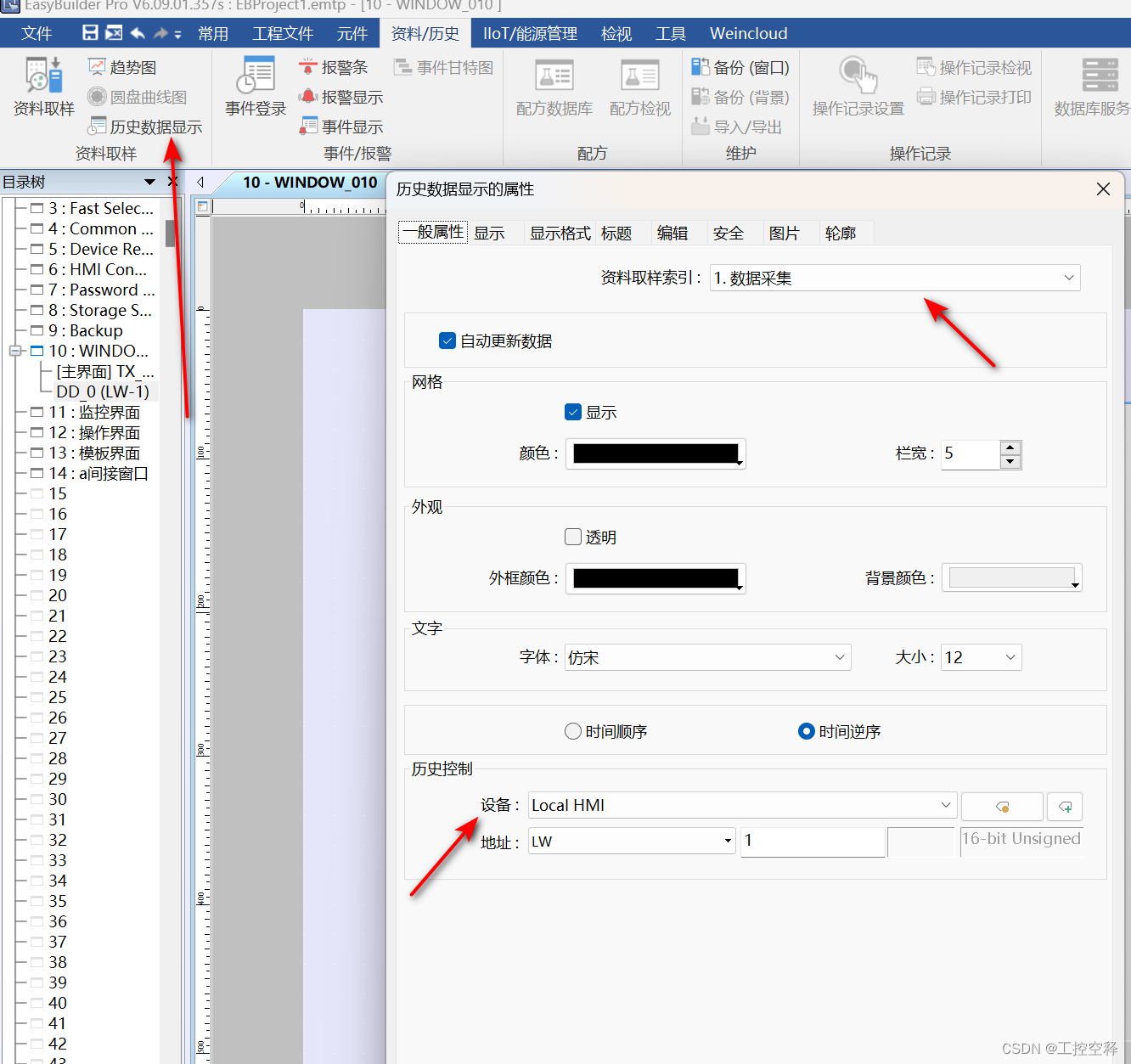

设置好资料取样，选择历史数据，这里是已表格的形式显示的，历史控制选择本地触摸屏即可，选择LW1

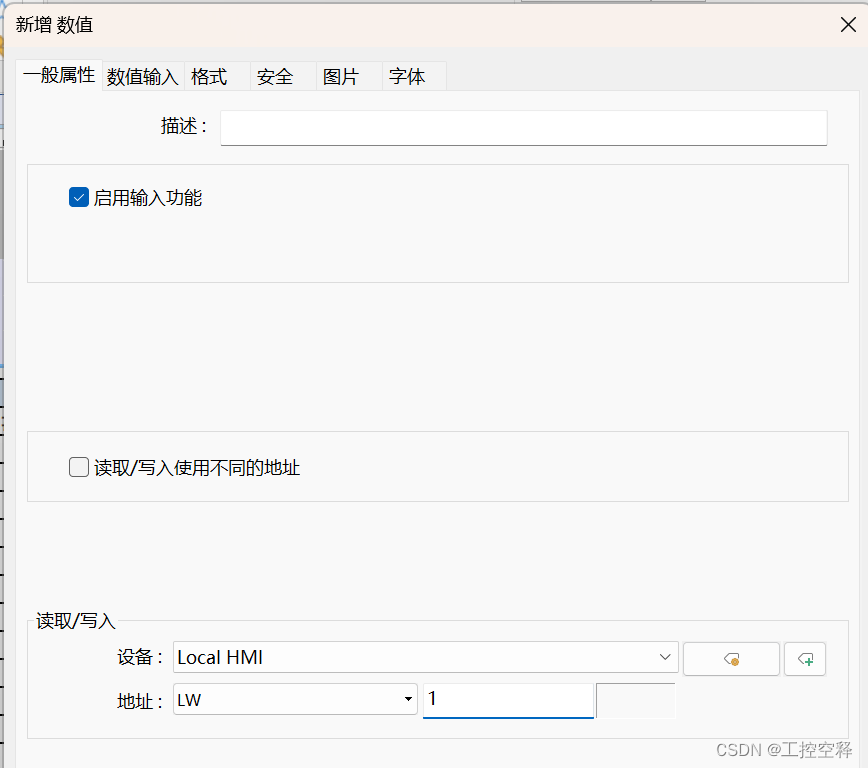

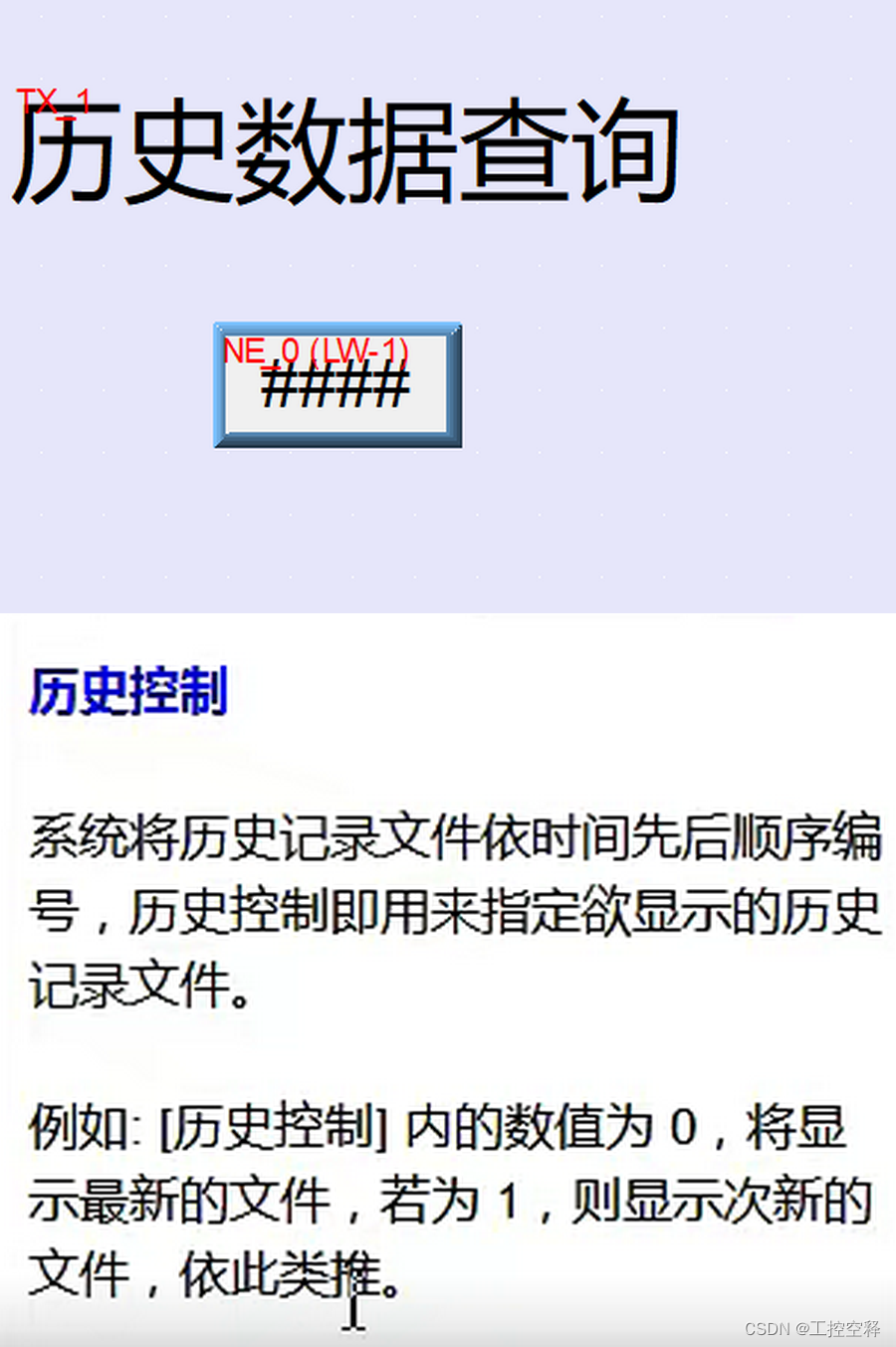

历史数据查询，选择数值元件LW1

输入0就是最新的，输入1就是次先，2次次先

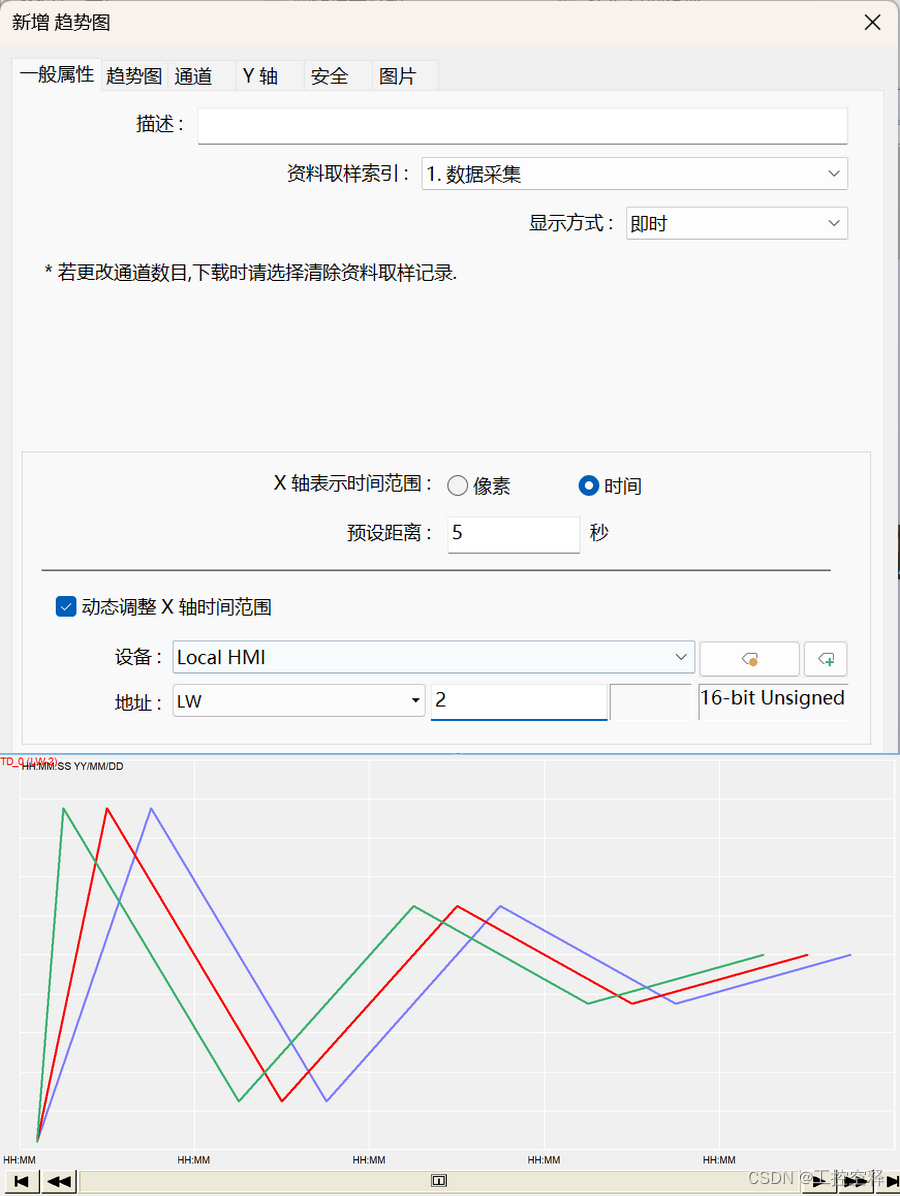

趋势图是以图表的方式显示
