MOS管:从小白到入门

一. 什么是MOS管?

MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor,金属氧化物半导体场效应晶体管)是一种常用的半导体器件,广泛应用于模拟电路和数字电路中。它是电压控制型器件,通过栅极电压来控制漏极和源极之间的电流。

1.1 MOS管的基本结构

MOS管由以下部分组成:

栅极(Gate, G):金属层,用于控制电流。

源极(Source, S):电流的输入端。

漏极(Drain, D):电流的输出端。

衬底(Substrate, Body, B):通常与源极连接,用于提供参考电位。

MOS管的栅极与沟道之间有一层薄薄的氧化物绝缘层(SiO₂),因此栅极电流几乎为零,输入阻抗极高。

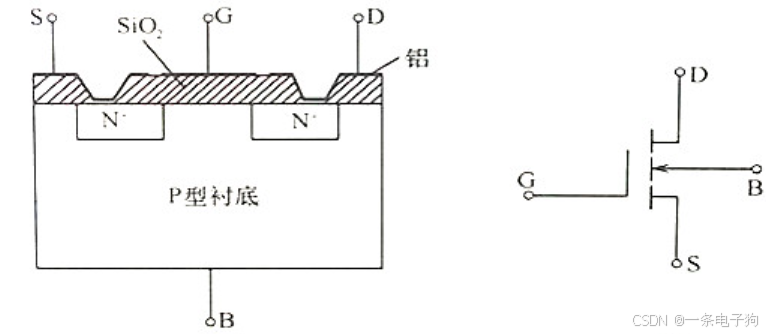

在这里插入图片描述

二. MOS管的分类

MOS管主要分为两类:

N沟道MOS管(NMOS)

栅极电压为正时导通。

电流从漏极流向源极。

P沟道MOS管(PMOS)

栅极电压为负时导通。

电流从源极流向漏极。

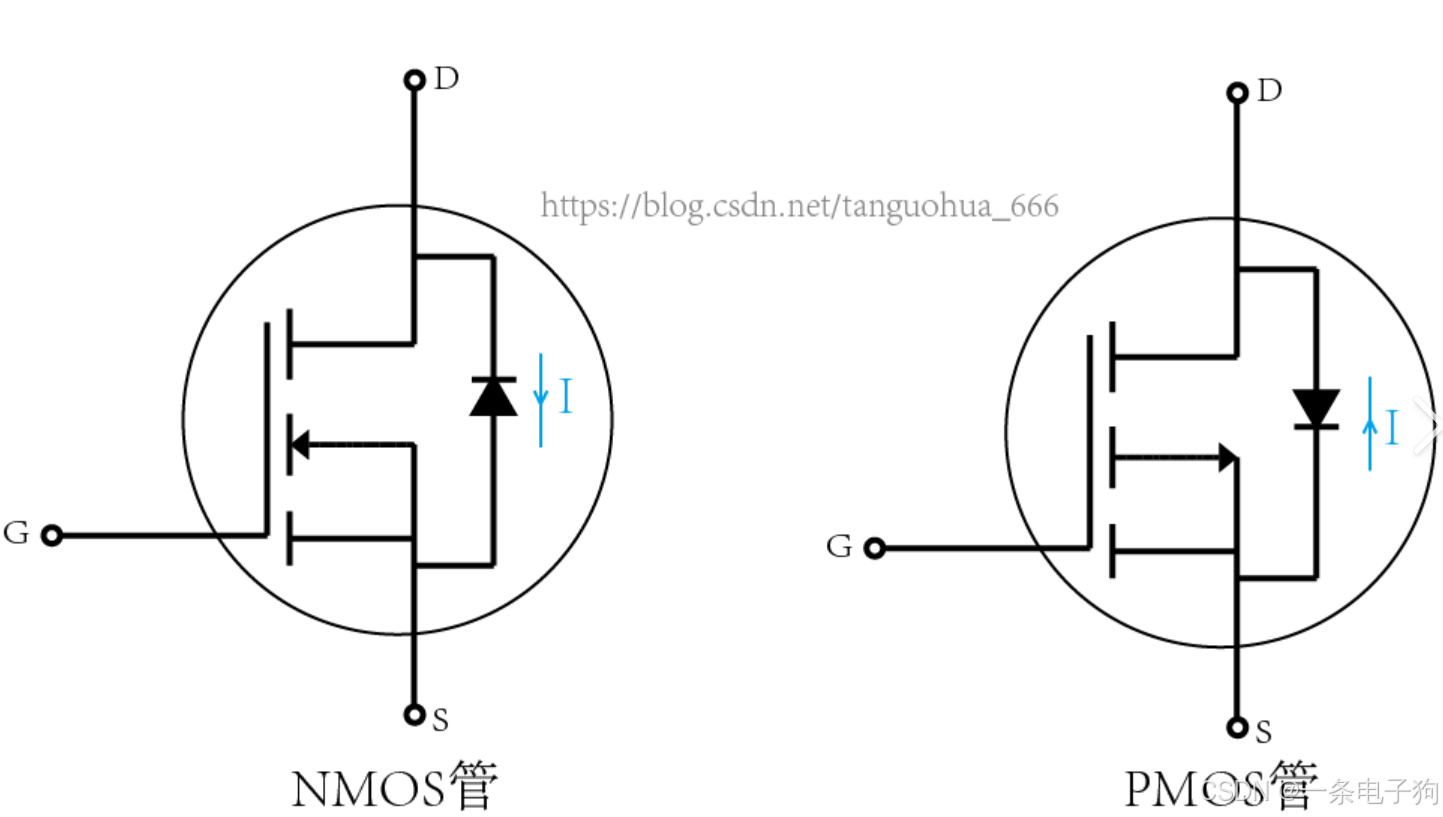

在这里插入图片描述

此外,根据工作方式,MOS管还可分为:

增强型MOS管:栅极电压达到阈值电压(Vth)时,沟道形成,器件导通。

耗尽型MOS管:栅极电压为零时,沟道已存在,器件导通;栅极电压为负时,沟道关闭。

三. MOS管的工作原理

3.1 NMOS管的工作原理

以增强型NMOS为例:

截止区:当栅极电压(Vgs)小于阈值电压(Vth)时,沟道未形成,漏极和源极之间无电流(Id = 0)。

线性区:当Vgs > Vth且Vds较小时,沟道形成,电流Id随Vds线性增加。

饱和区:当Vgs > Vth且Vds较大时,沟道在漏极附近夹断,电流Id达到饱和,基本不随Vds变化。

3.2 PMOS管的工作原理

PMOS的工作原理与NMOS类似,但电压极性相反:

截止区:当Vgs > Vth(PMOS的Vth为负值)时,沟道未形成,Id = 0。

线性区:当Vgs < Vth且Vds较小时,沟道形成,Id随Vds线性增加。

饱和区:当Vgs < Vth且Vds较大时,沟道夹断,Id达到饱和。

四. MOS管的特性曲线

4.1 输出特性曲线(Id-Vds曲线)

横轴:漏极-源极电压(Vds)。

纵轴:漏极电流(Id)。

曲线特点:

在Vds较小时,Id随Vds线性增加(可变电阻区)。

在Vds较大时,Id趋于饱和(恒流区)。

4.2 转移特性曲线(Id-Vgs曲线)

横轴:栅极-源极电压(Vgs)。

纵轴:漏极电流(Id)。

曲线特点:

当Vgs < Vth时,Id ≈ 0。

当Vgs > Vth时,Id随Vgs增加而增加。

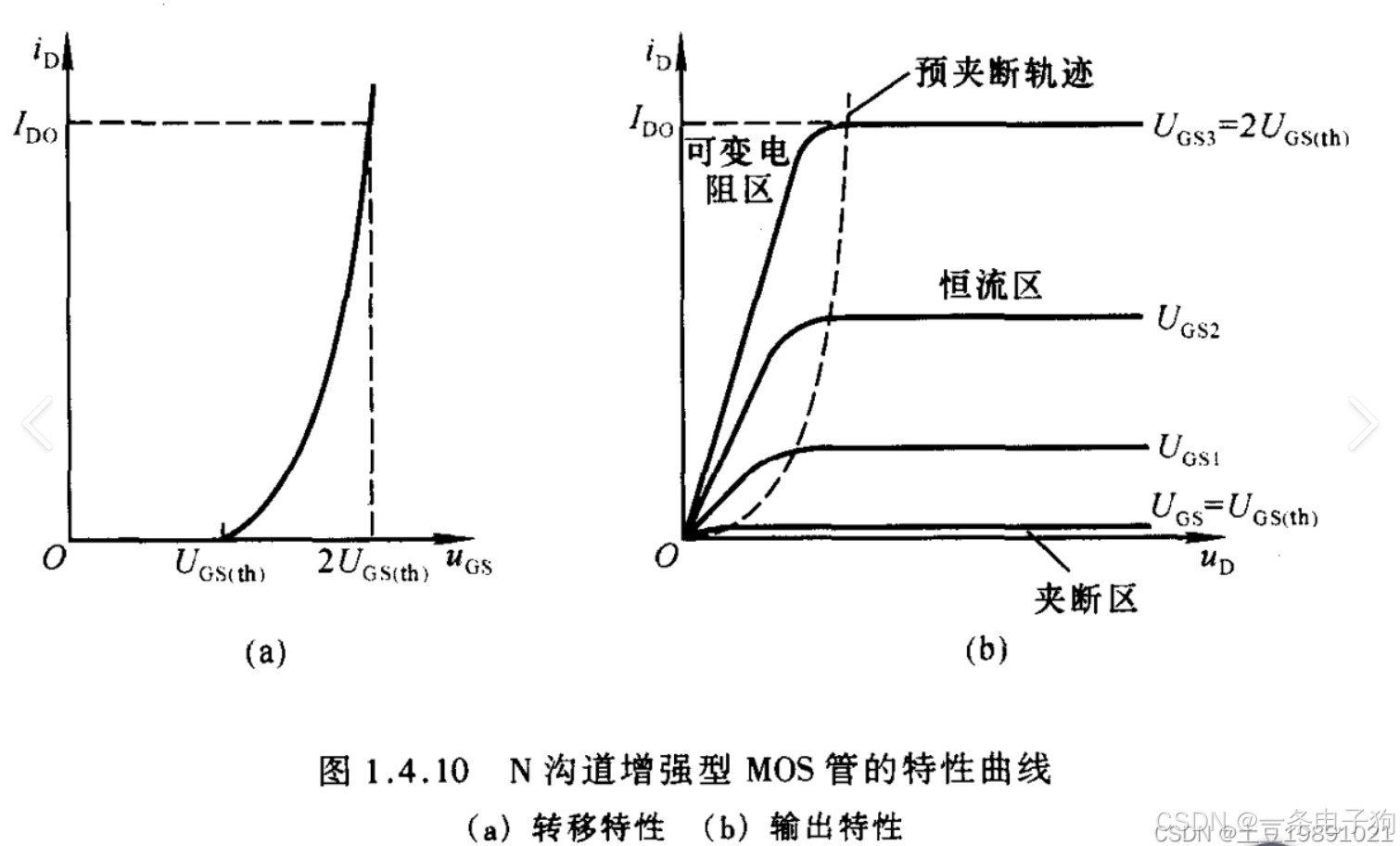

在这里插入图片描述

五. MOS管的主要参数

阈值电压(Vth):使MOS管开始导通的栅极电压。

跨导(gm):表示栅极电压对漏极电流的控制能力,gm = ΔId / ΔVgs。

导通电阻(Rds(on)):MOS管导通时,漏极和源极之间的电阻。

最大漏极电流(Id(max)):MOS管能够承受的最大电流。

最大漏极-源极电压(Vds(max)):MOS管能够承受的最大电压。

栅极-源极击穿电压(Vgs(max)):栅极和源极之间能够承受的最大电压。

六. MOS管的应用

6.1 开关电路

MOS管常用于开关电路中,如电源开关、电机驱动等。

优点:开关速度快,功耗低。

注意事项:选择合适的Vgs和Vds,避免过压或过流。

6.2 放大电路

MOS管可用于放大电路,如共源极放大器、共漏极放大器等。

优点:输入阻抗高,噪声低。

注意事项:设置合适的静态工作点,避免失真。

6.3 数字电路

MOS管是CMOS(互补MOS)电路的核心元件,广泛应用于逻辑门、存储器等数字电路中。

优点:功耗低,集成度高。

注意事项:注意静态功耗和动态功耗的平衡。

七. MOS管电路设计注意事项

7.1 栅极驱动

MOS管的栅极需要足够的电压才能完全导通。

使用栅极驱动芯片或推挽电路提供足够的驱动能力。

7.2 散热设计

在高功率应用中,MOS管会产生热量,需加散热片或风冷系统。

计算MOS管的功耗(Pd = Id² × Rds(on)),确保不超过最大允许值。

7.3 保护电路

加入过压保护(如TVS管)和过流保护(如保险丝)。

在感性负载中,加入续流二极管以防止反电动势损坏MOS管。

7.4 PCB布局

减少栅极引线的长度,降低寄生电感。

在电源引脚附近加入去耦电容,滤除高频噪声。

八. MOS管的选型

8.1 根据电压和电流选择

确保Vds(max)和Id(max)满足电路需求。

选择低Rds(on)的MOS管以降低导通损耗。

8.2 根据开关速度选择

在高频开关电路中,选择开关速度快的MOS管。

注意栅极电荷(Qg)和开关损耗。

8.3 根据封装选择

根据功率和散热需求选择合适的封装(如TO-220、SOT-23等)。

九. 常见问题解答

9.1 MOS管和三极管的区别

MOS管是电压控制型器件,输入阻抗高;三极管是电流控制型器件,输入阻抗低。

MOS管开关速度快,功耗低;三极管开关速度较慢,功耗较高。

9.2 如何判断MOS管的好坏?

使用万用表测量栅极-源极电阻,正常时应为高阻态。

测量漏极-源极电阻,正常时应随Vgs变化。

9.3 MOS管为什么会发热?

导通电阻(Rds(on))导致功率损耗(Pd = Id² × Rds(on))。

开关频率过高导致开关损耗增加。

十. 总结

MOS管是一种重要的半导体器件,具有输入阻抗高、开关速度快、功耗低等优点。通过本文的学习,你应该对MOS管的基本原理、特性、应用和设计注意事项有了初步了解。在实际应用中,合理选择和使用MOS管,可以大大提高电路的性能和可靠性。
