电容详解：从原理到应用，一文搞懂电容的方方面面

电容详解：从原理到应用，一文搞懂电容的方方面面

一、电容是什么？

电容（Capacitor） 是一种能够存储电荷的被动电子元件，由两个相互靠近的导体（极板）和中间的绝缘介质构成。其核心功能是 储存电能 并在电路中实现电荷的充放电。电容的符号通常用 C 表示，单位是 法拉（F）。

二、电容的结构与工作原理

1. 物理结构

极板（Plate）：两个导电材料（如金属箔、金属化薄膜）构成。

介质（Dielectric）：绝缘材料（如陶瓷、电解液、塑料薄膜），决定电容性能。

引线（Lead）：连接极板与电路的导线。

2. 工作原理

充电：电容接入电源时，正极吸引电子，负极失去电子，两极板间形成电场，存储电荷。

放电：断开电源后，电荷通过外部电路释放，直至两极板电势差为零。
公式：
Q：电荷量（库仑，C）
C：电容值（法拉，F）
V：电压（伏特，V）

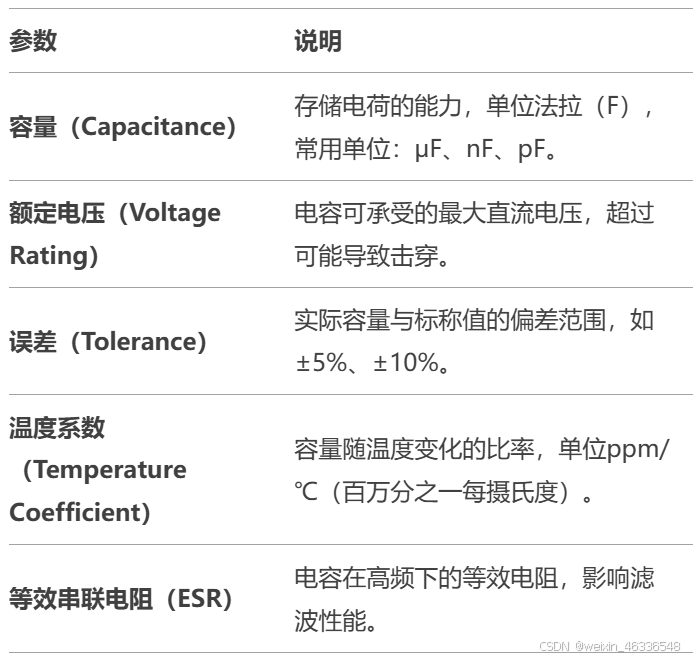

三、电容的主要参数

四、电容的分类及特点

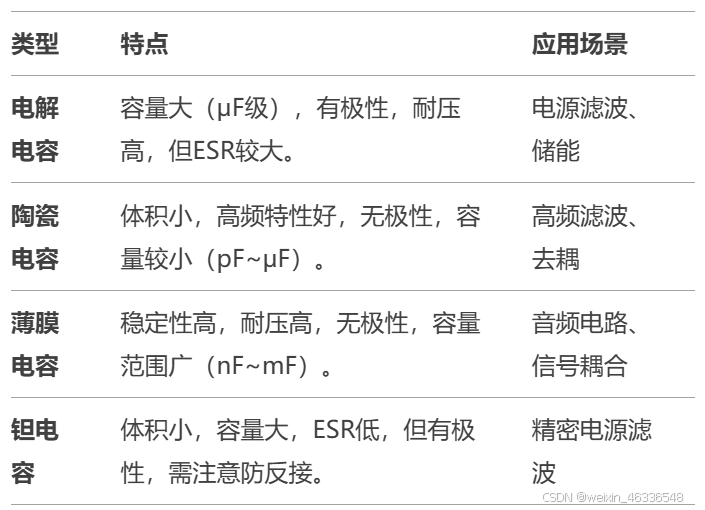

1. 按介质材料分类

2. 按结构分类

固定电容：容量不可变（如陶瓷电容、电解电容）。

可变电容：容量可手动调节（如收音机调谐电容）。

超级电容：容量极大（法拉级），用于储能替代电池

五、电容的特性与公式

1. 容抗（Capacitive Reactance）

交流电路中，电容对电流的阻碍作用称为 容抗（XC ）：

f：频率（Hz）
容抗与频率成反比：高频下电容近似短路，低频下近似开路。

2. 充放电时间常数

电容充放电时间由 RC时间常数（τ） 决定：

充放电至63%电量需1τ，充满约需5τ。

六、电容的典型应用

1. 滤波（Filtering）

电源滤波：平滑整流后的脉动直流（电解电容）。

高频去耦：消除高频噪声（陶瓷电容）。

2. 耦合（Coupling）

隔离直流信号，传递交流信号（如音频放大器的级间耦合）。

3. 旁路（Bypass）

为高频噪声提供低阻抗路径，避免干扰敏感电路。

4. 储能（Energy Storage）

短时间内释放大电流（如相机闪光灯）。

5. 定时与振荡（Timing & Oscillation）

与电阻组成RC定时电路，或与电感组成LC振荡电路。

七、电容选型指南

容量选择：根据电路需求（如滤波频率、时间常数）。

电压裕量：额定电压需高于实际工作电压的1.5倍。

类型匹配：高频选陶瓷电容，大容量选电解电容。

温度范围：注意高温下容量衰减（如电解电容）。

封装尺寸：贴片电容节省空间，插件电容易于更换。

八、常见问题与注意事项

极性接反：电解电容反接可能爆炸！需严格区分正负极。

过压击穿：超过额定电压会导致介质击穿，电容失效。

温度影响：高温加速电解液蒸发，降低寿命。

漏电流：电解电容存在微小漏电流，高精度电路需注意。

九、总结

电容是电子电路中最基础的元件之一，其核心功能是 储存电荷 和 调节信号频率特性。理解电容的工作原理、分类及选型方法，是设计稳定可靠电路的关键。无论是电源滤波、信号耦合，还是高频去耦，电容都发挥着不可替代的作用。
