Multisim操作方法

multisum注意

  1. 每个电路都应该有地,地自动为0节点
  2. 电压表分为直流DC档和交流AC档(显示有效值)
  3. 交流电源电压(pk峰值 rms有效值)
  4. 虚拟仪器 黑色 可以用R.C.VDC.VAC;无封装仪器 蓝色
  5. 虚拟仪器影响仿真速度,不建议多放,出bug可以删了重新放。除非为了动态显示,少用虚拟仪器多用分析方法。
  6. 示波器若只显示一节点电压,可以只连接一个通道的正,负默认接地。Reverse换为白底。右键示波器线->Segment Color更改示波器波形颜色。注意AD DC档。右击拉杆可以一道最大、最小值等特殊时刻。

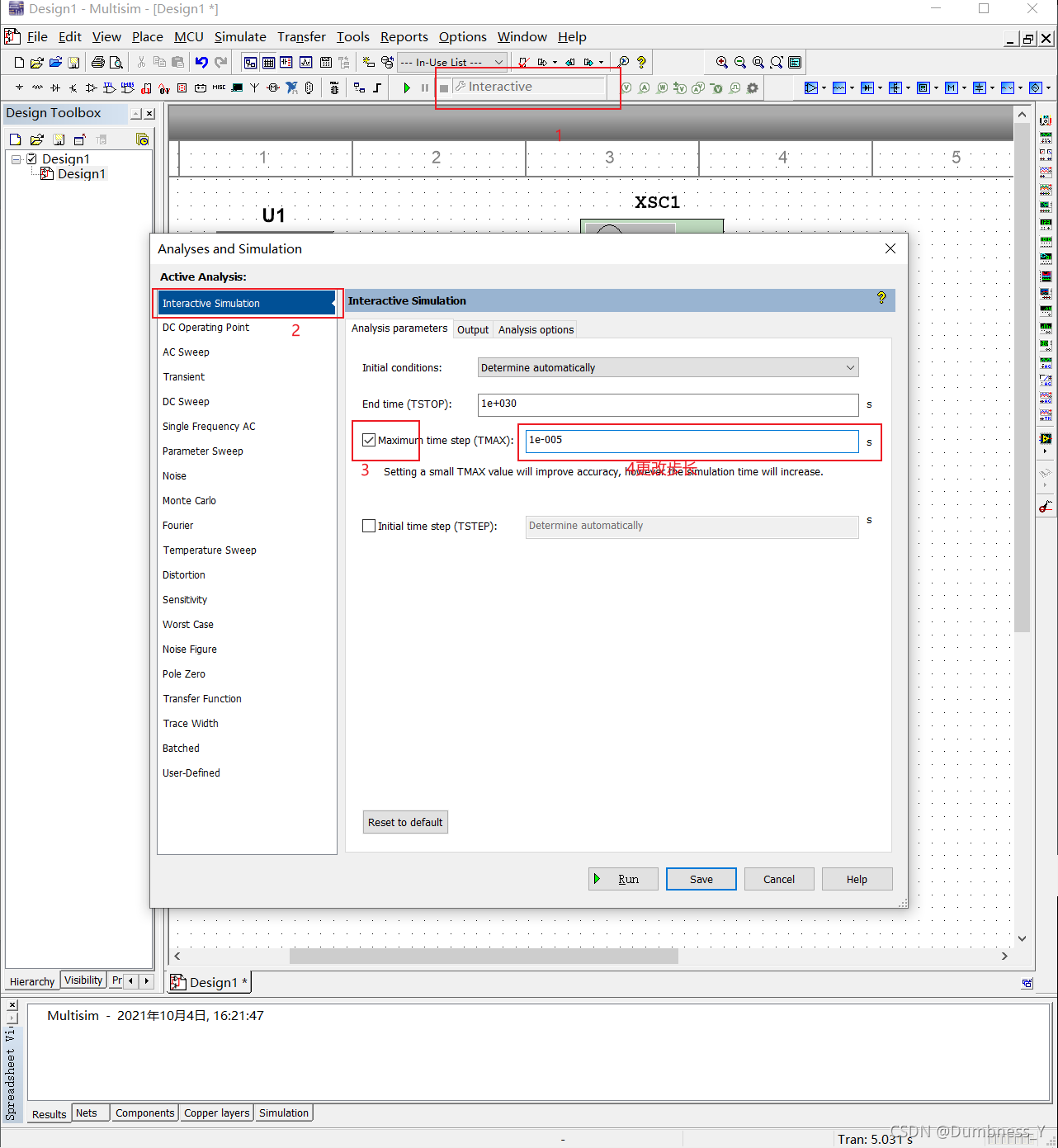

    • 下列操作可以更改虚拟仪器计算步长,使曲线平滑,但是会降低速度
      在这里插入图片描述

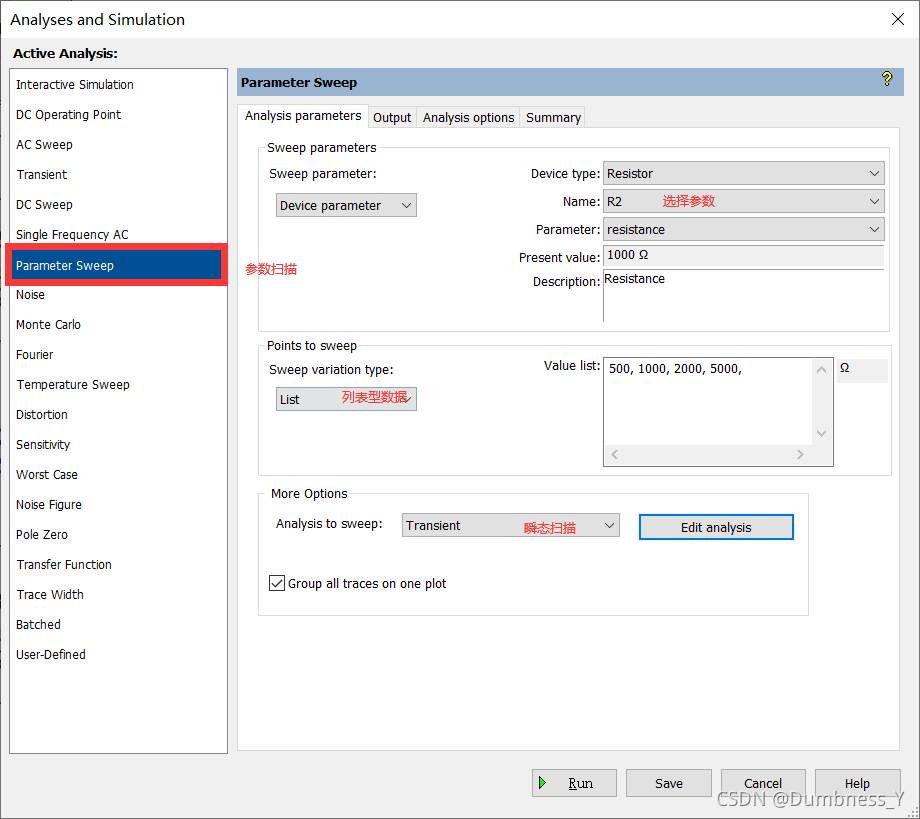

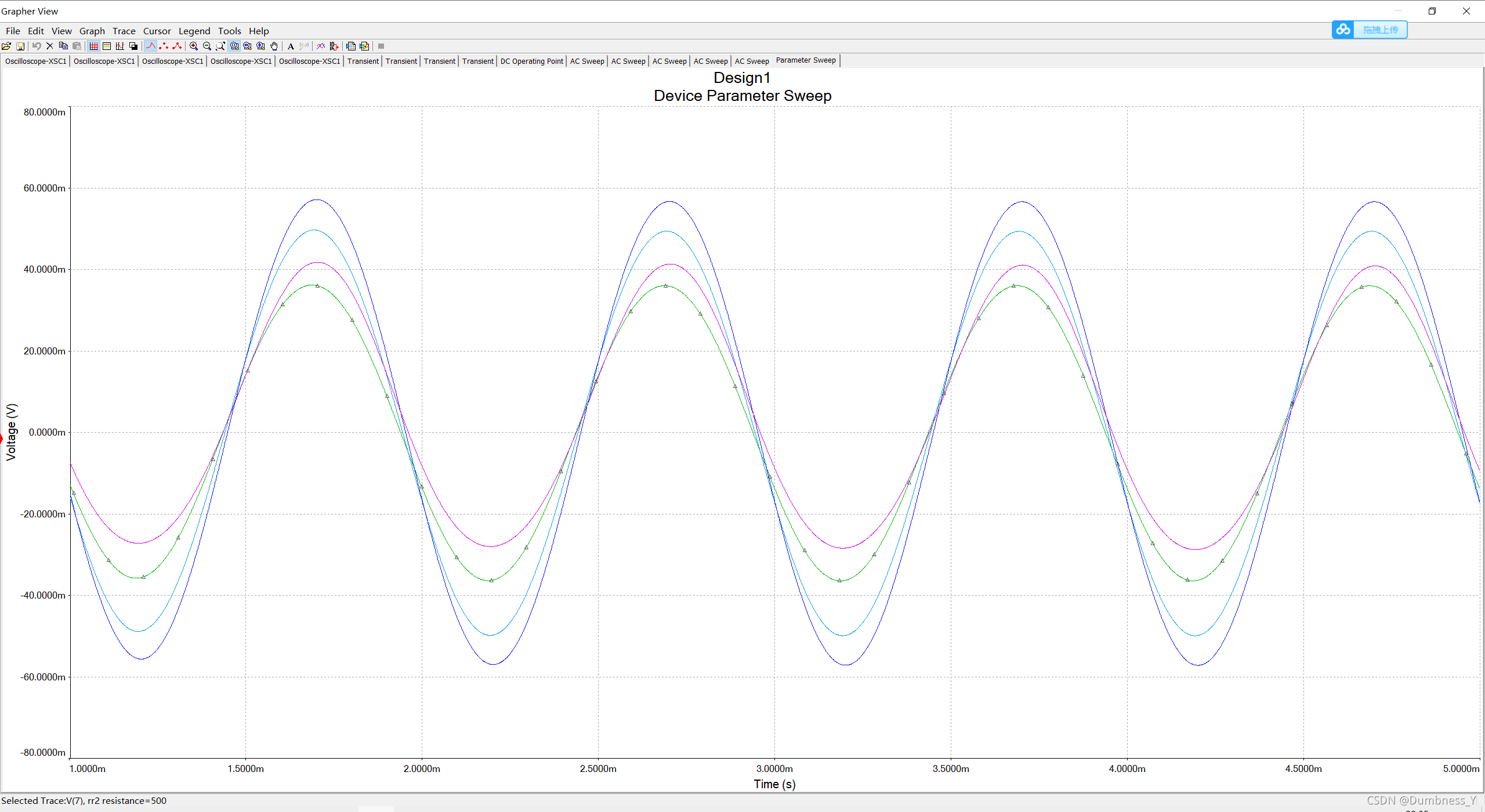

  7. 分析方法

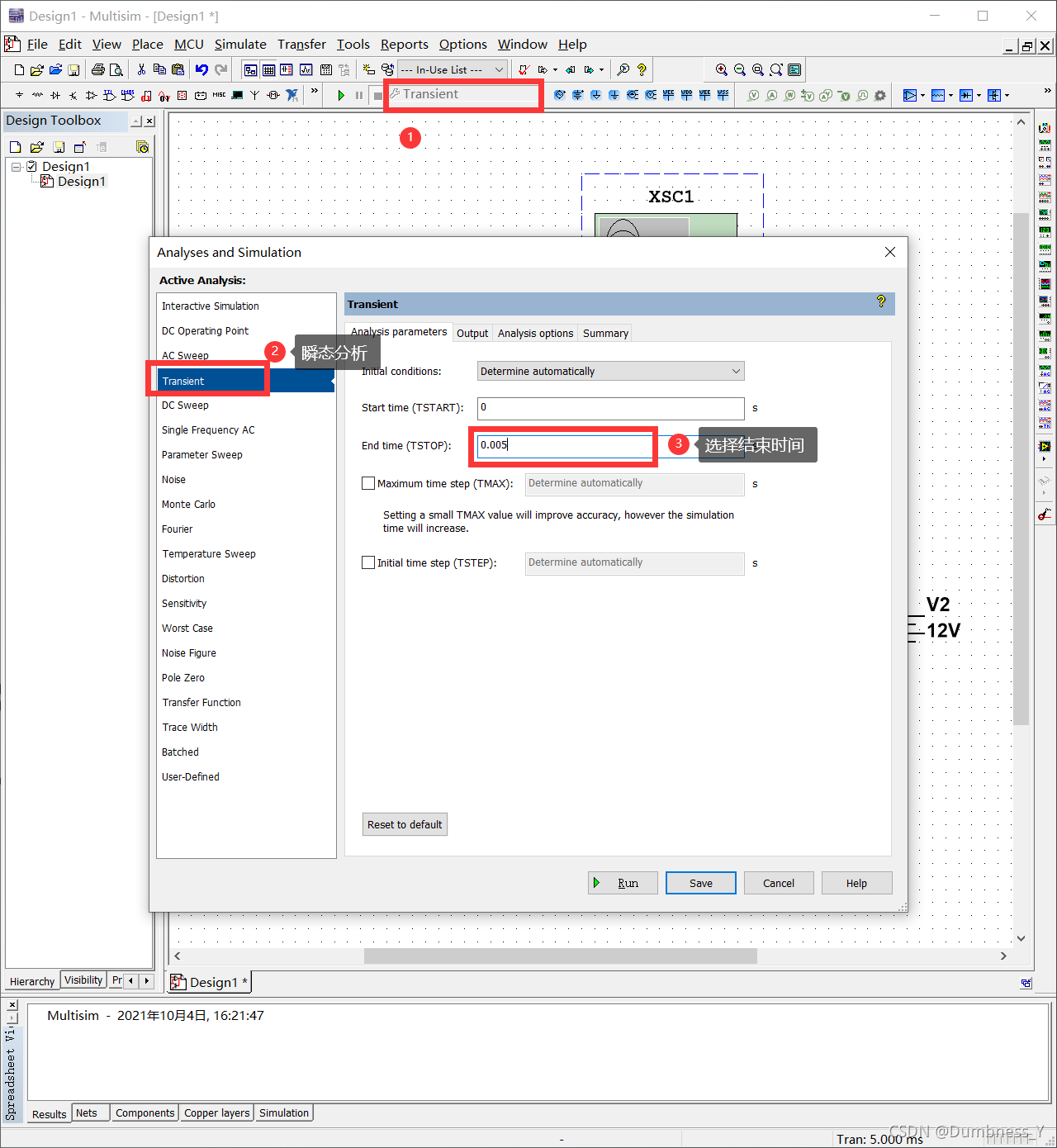

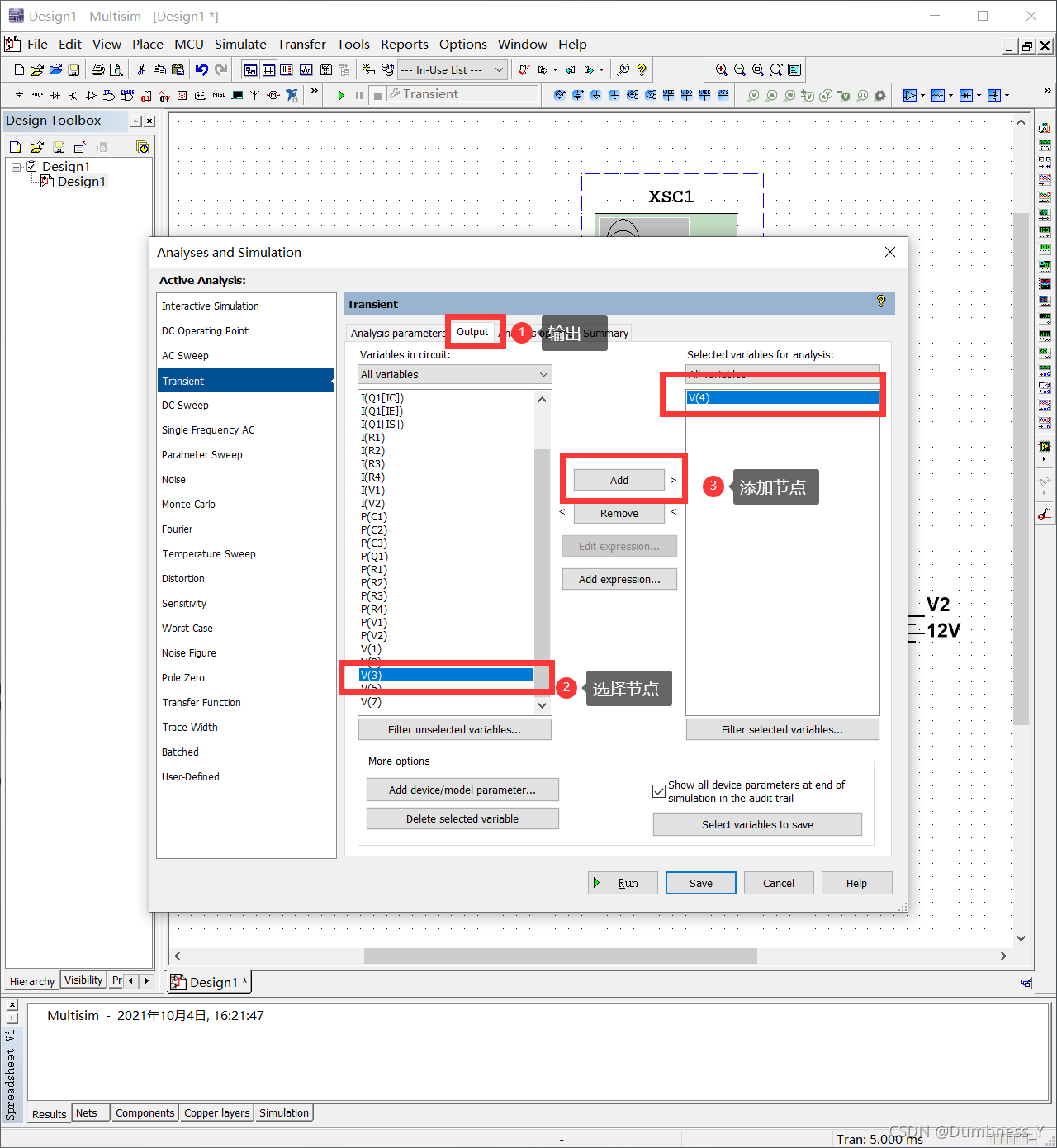

    • 瞬态分析(横轴时间轴,类似示波器)
      在这里插入图片描述
      在这里插入图片描述

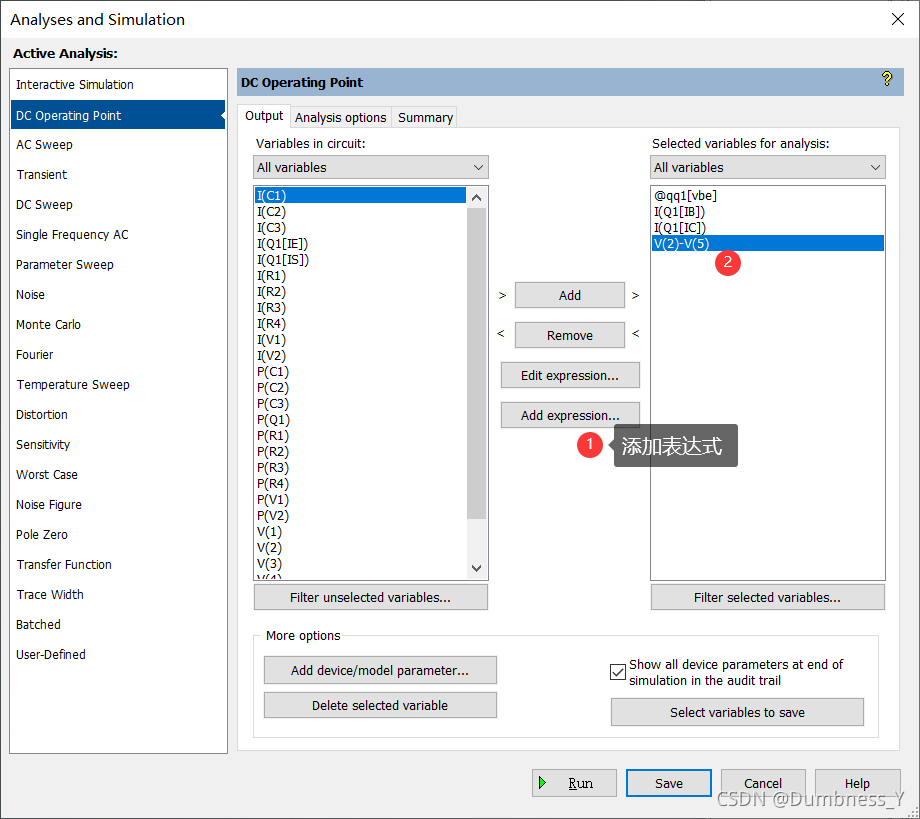

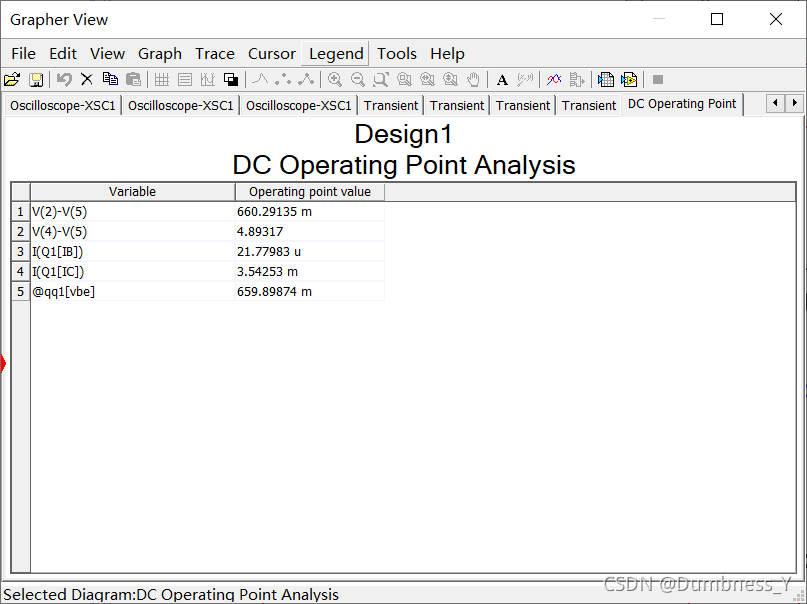

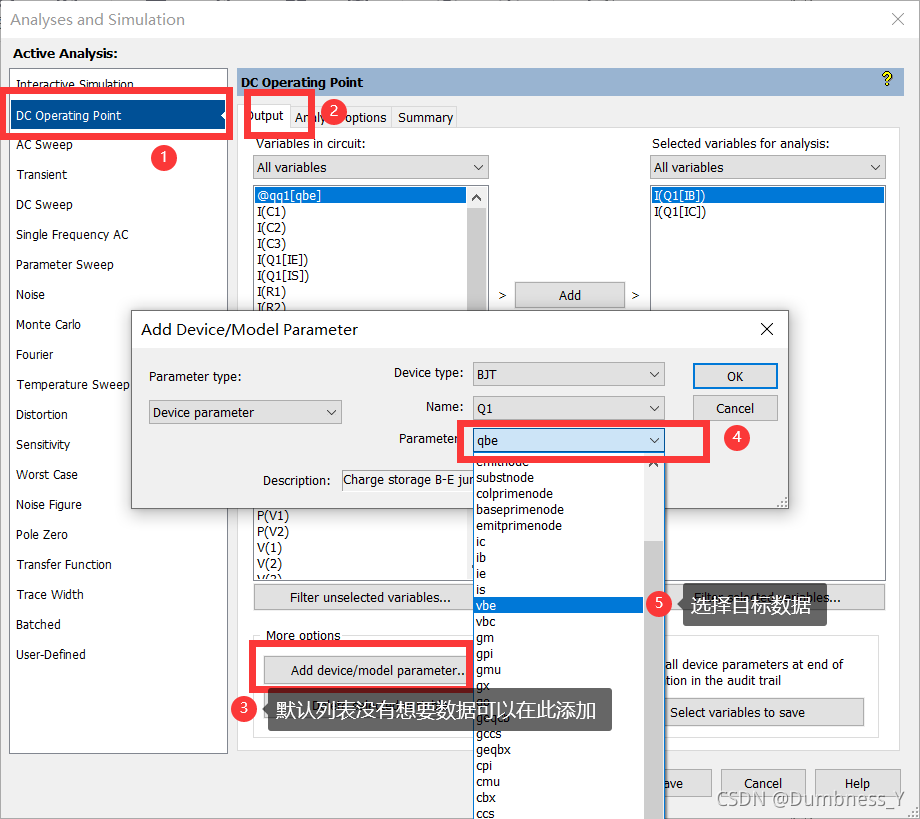

    • 直流工作点
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

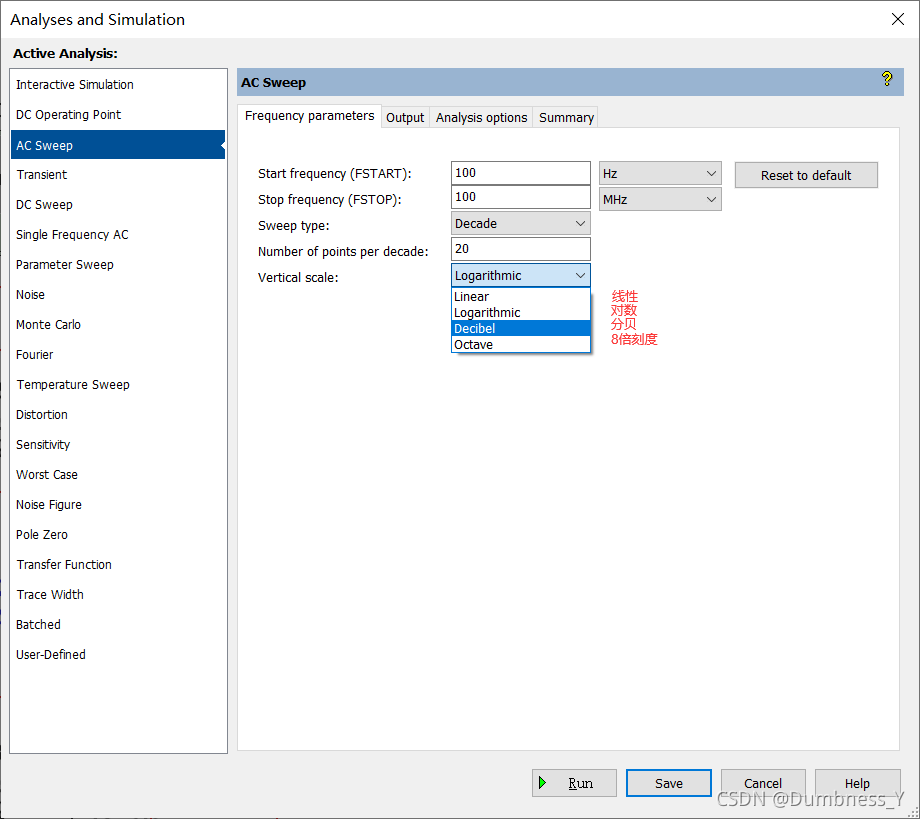

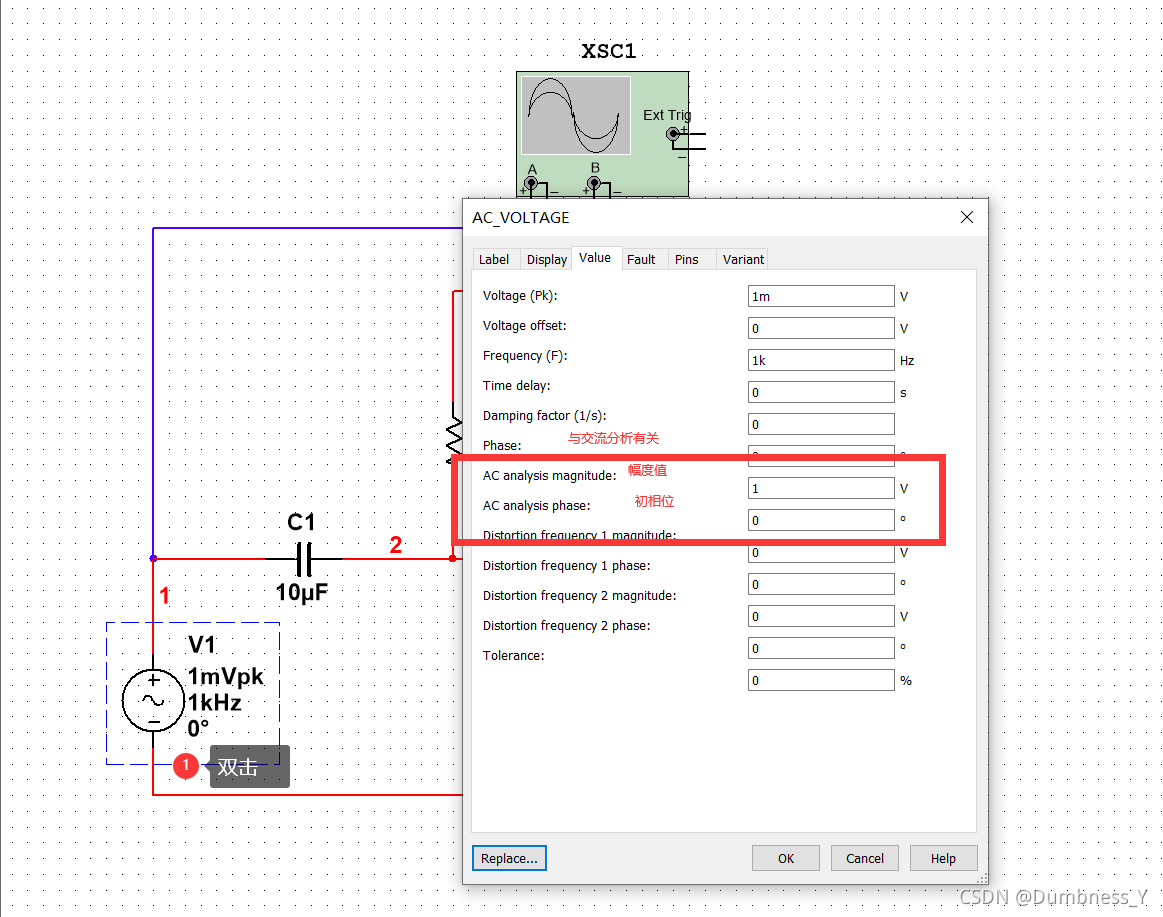

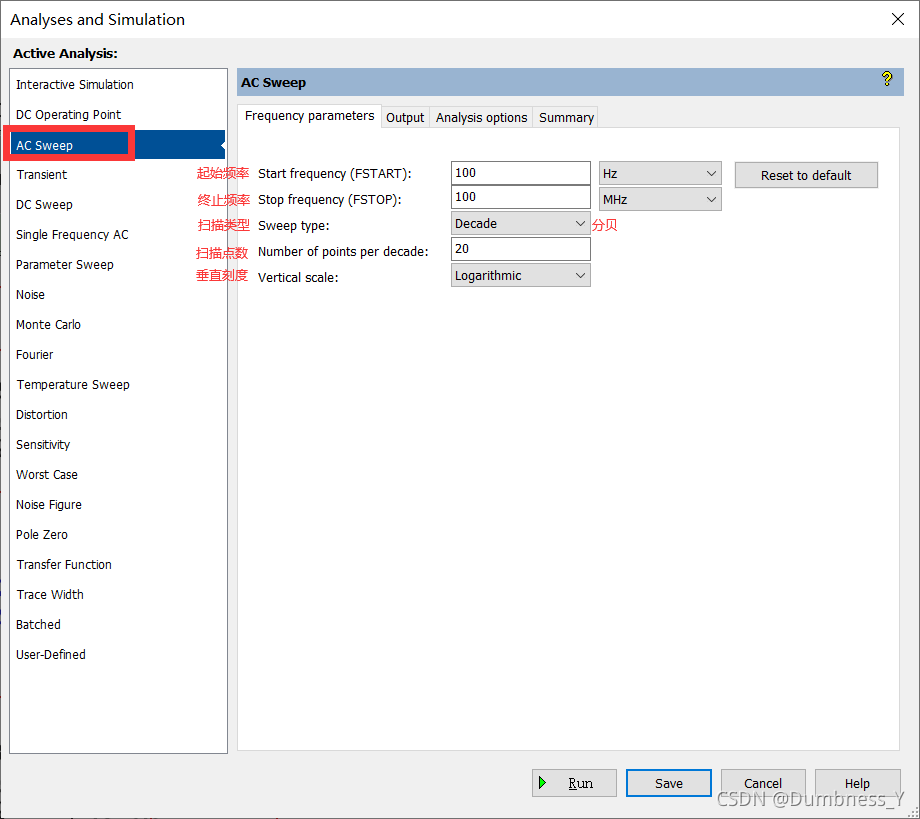

    • 交流扫描(横轴频率)
      在这里插入图片描述
      在这里插入图片描述

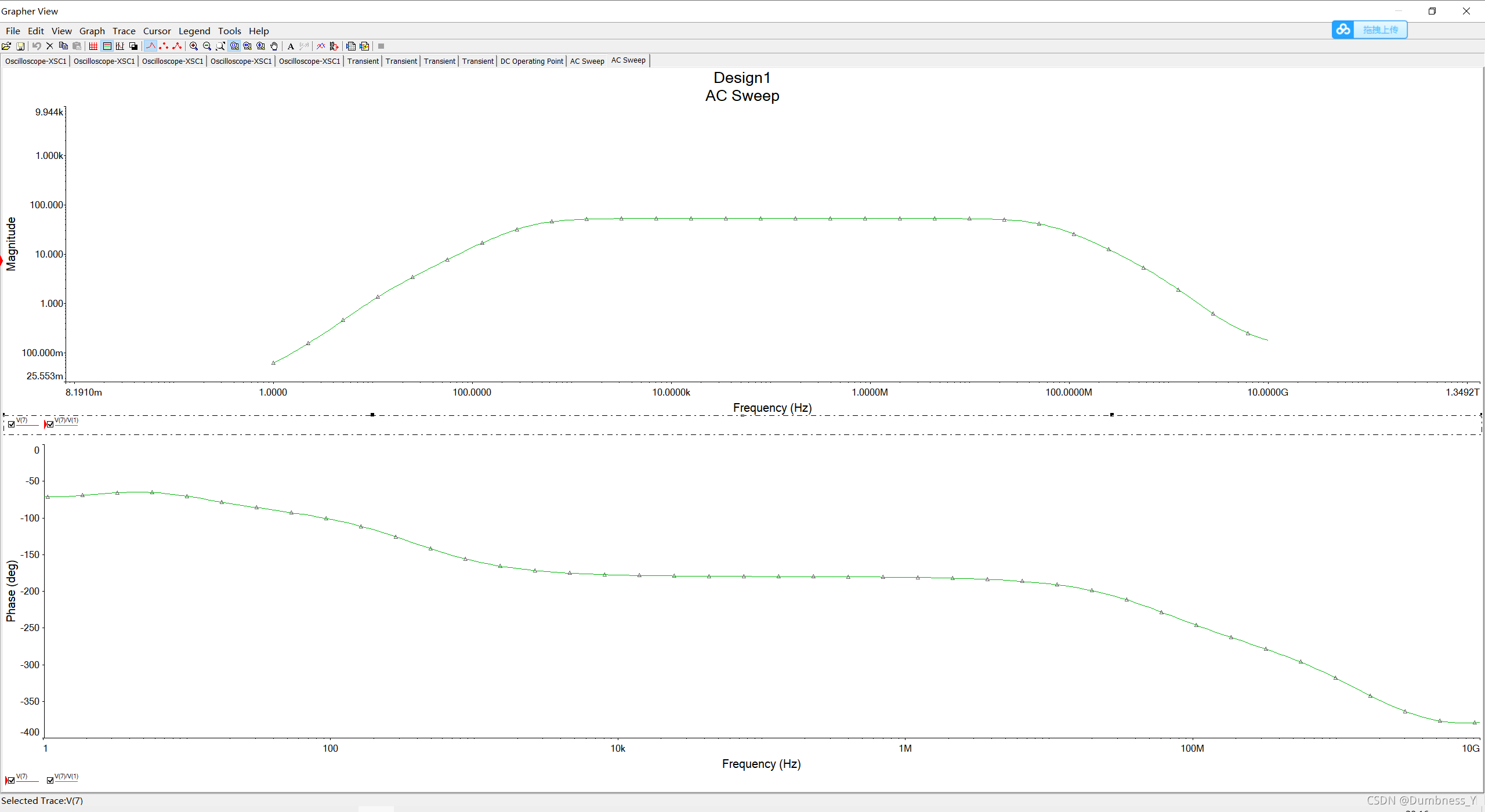

      线性和对数扫描单位都为倍数且数据相同
      分贝单位为dB
      在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

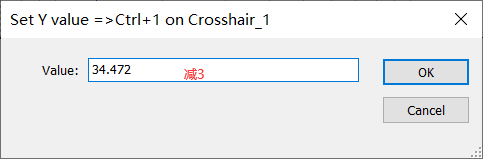

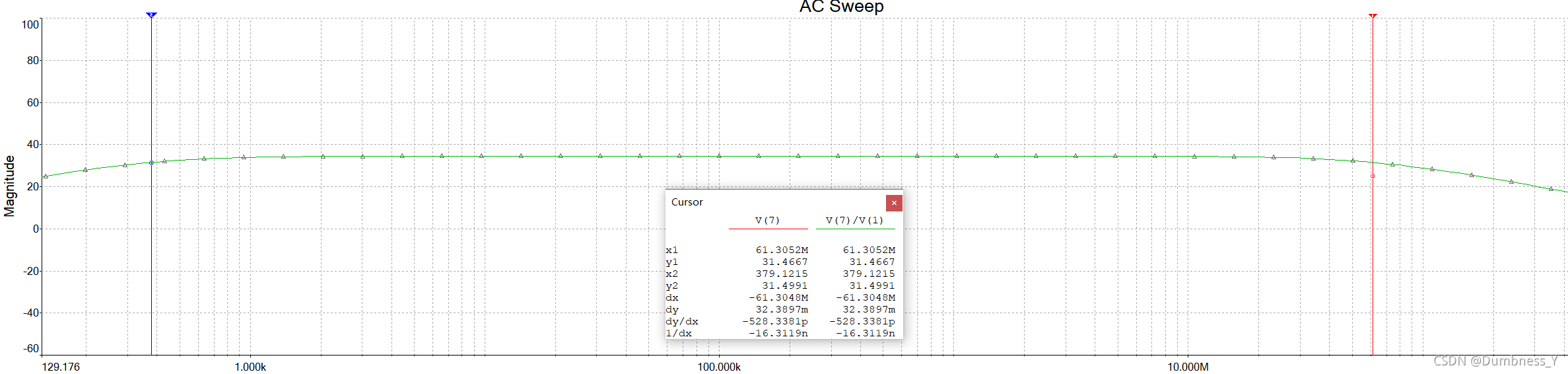

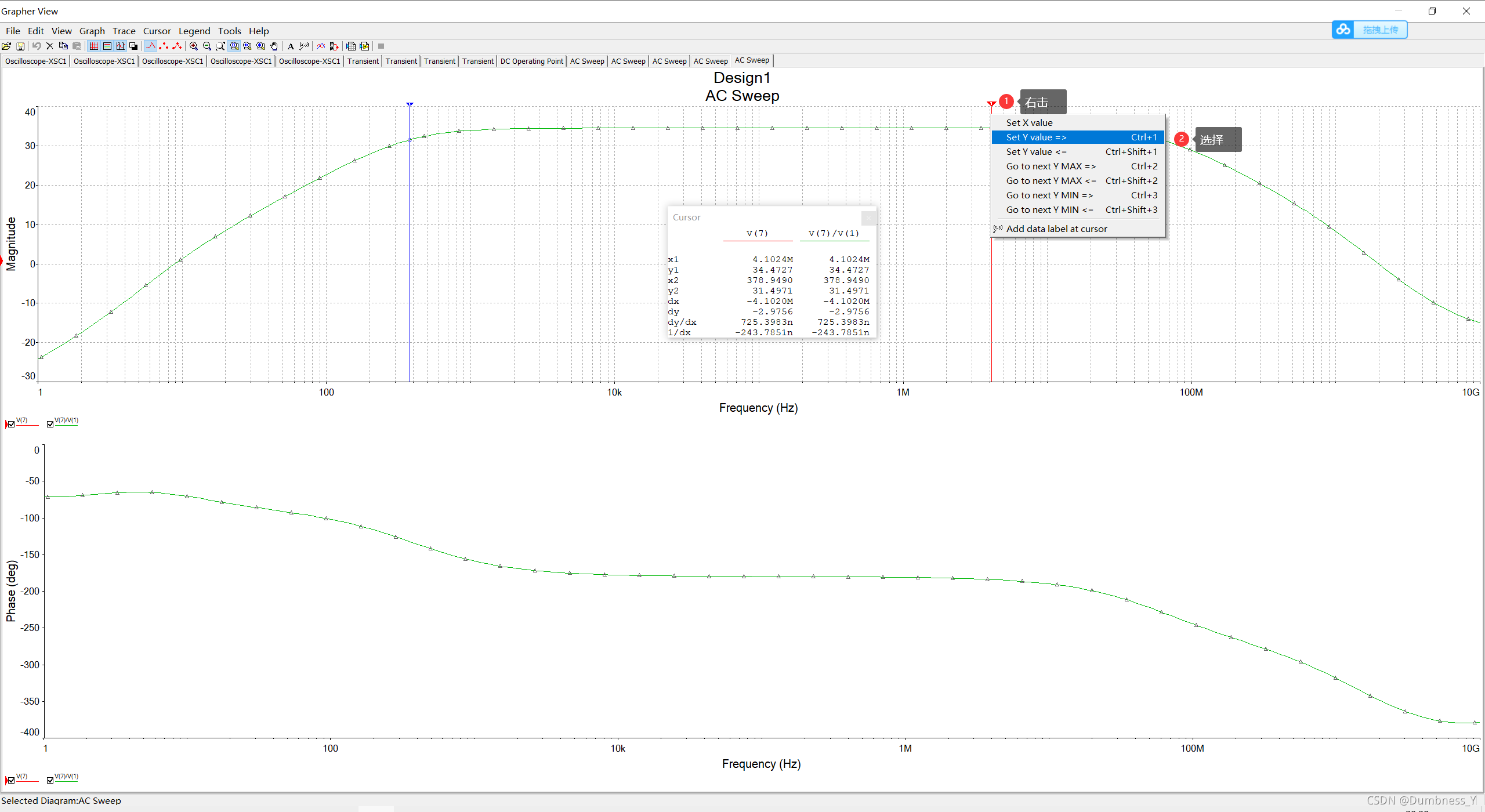

得到增益、带宽、上下限频率
在这里插入图片描述
在这里插入图片描述

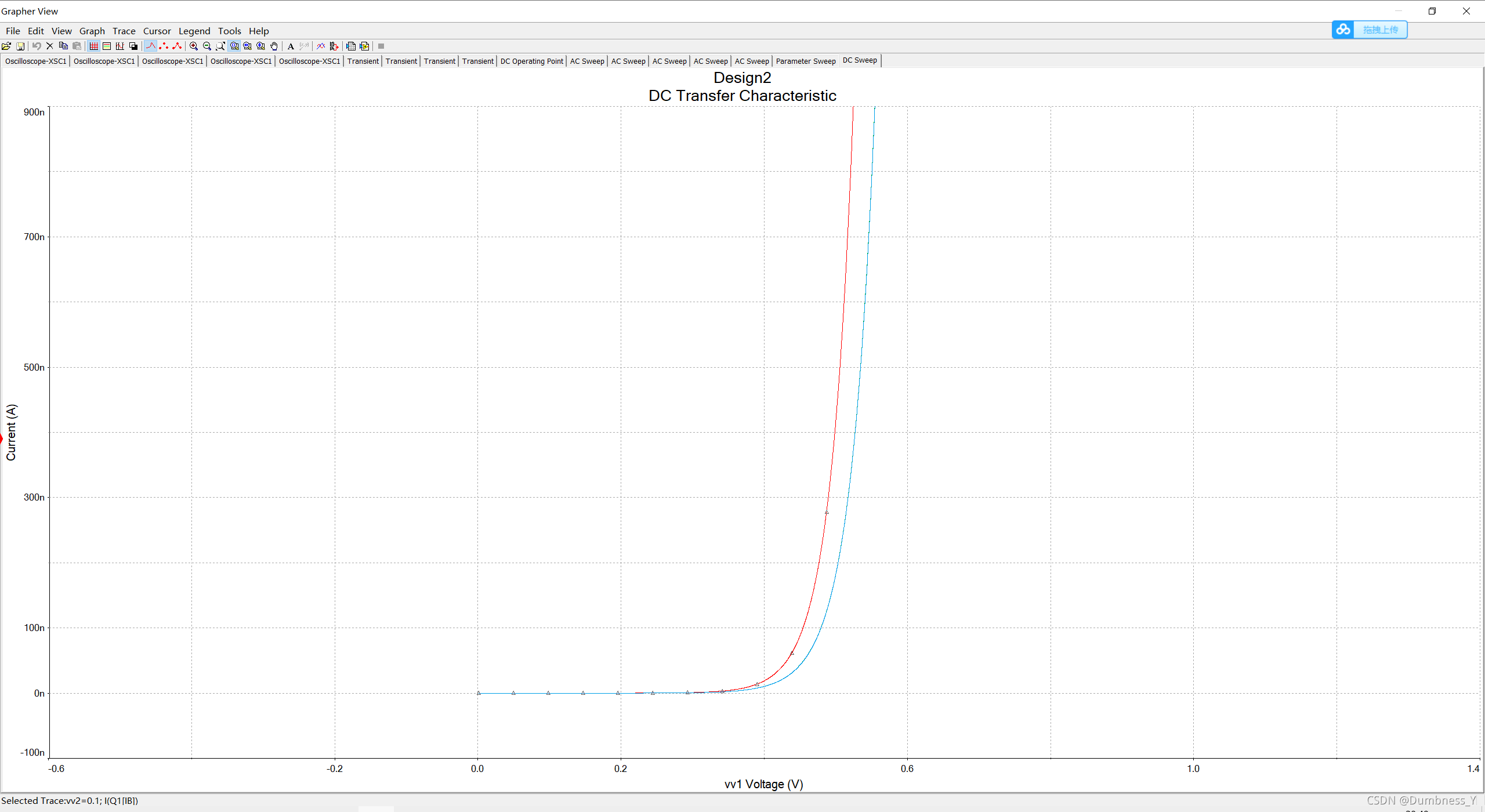

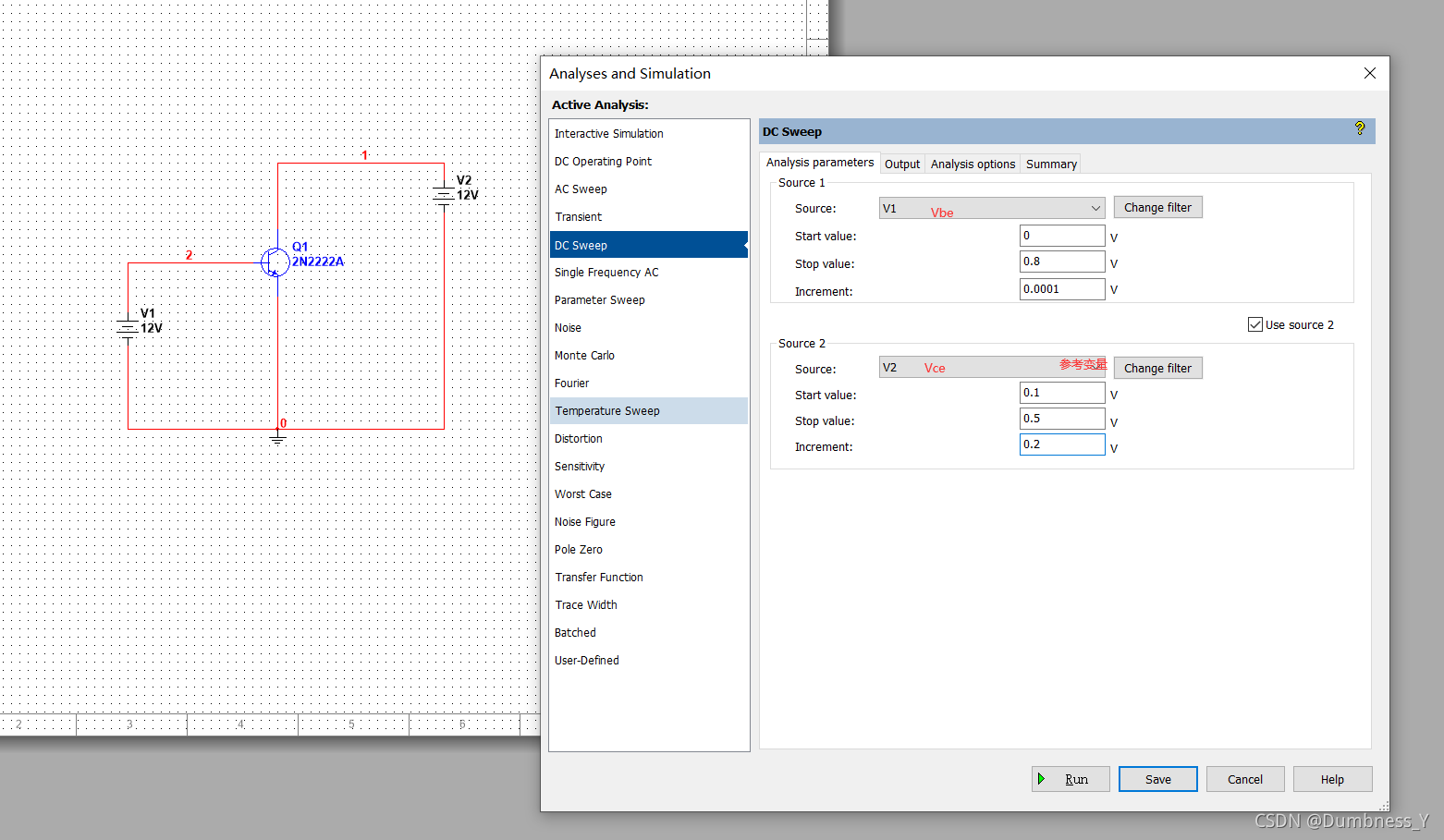

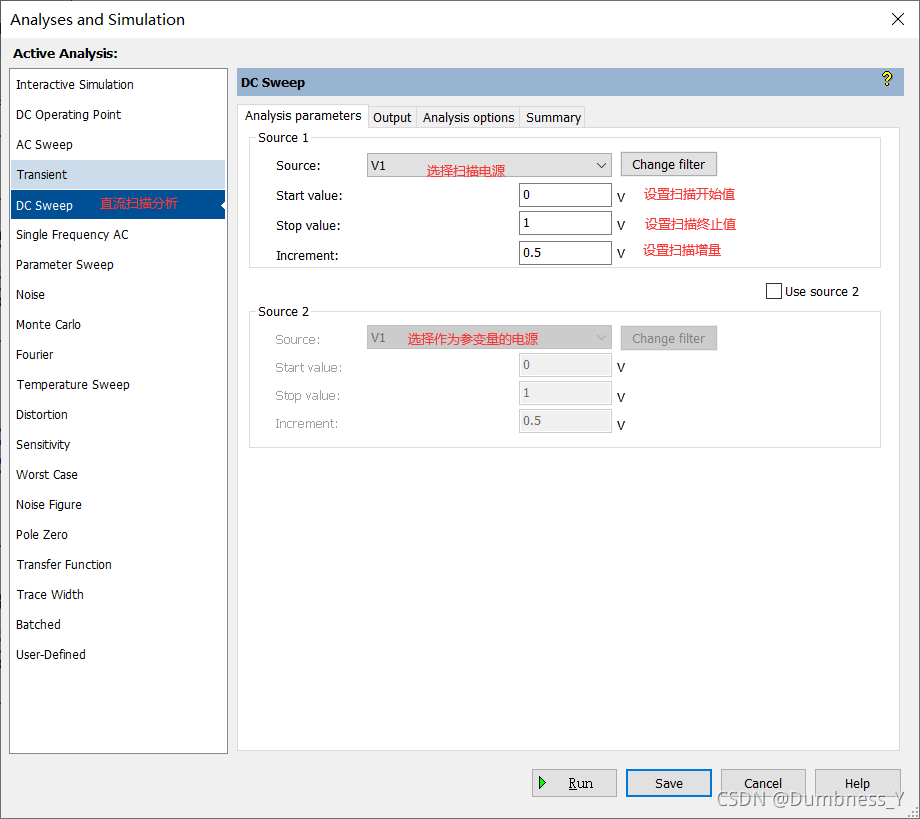

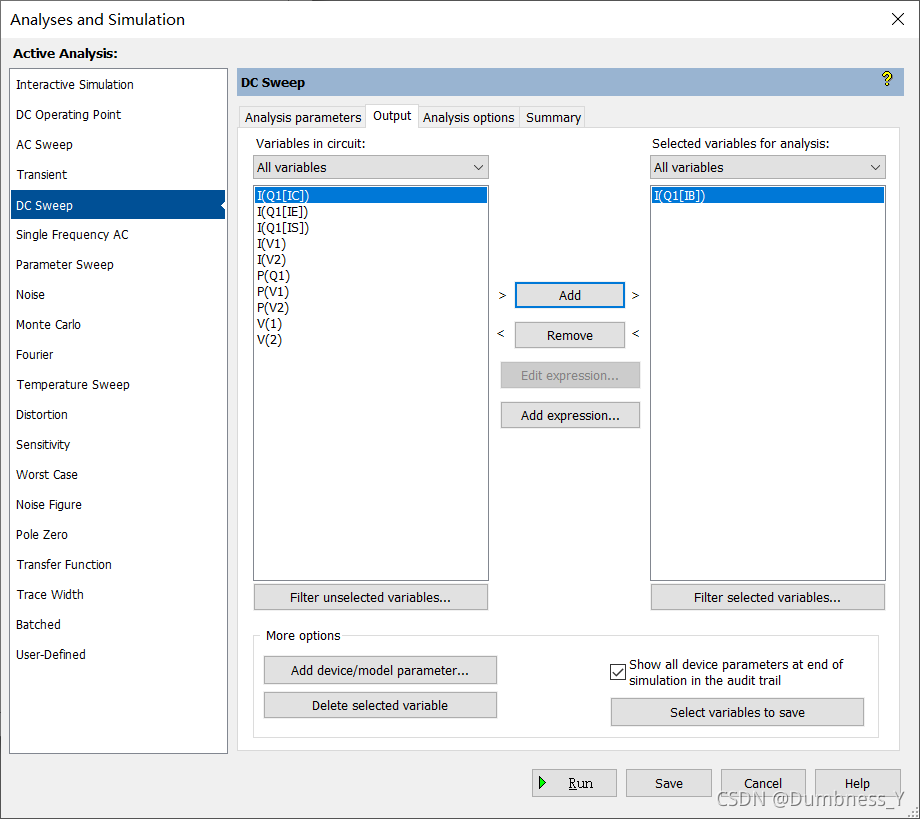

* 直流扫描分析(横轴电压)
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

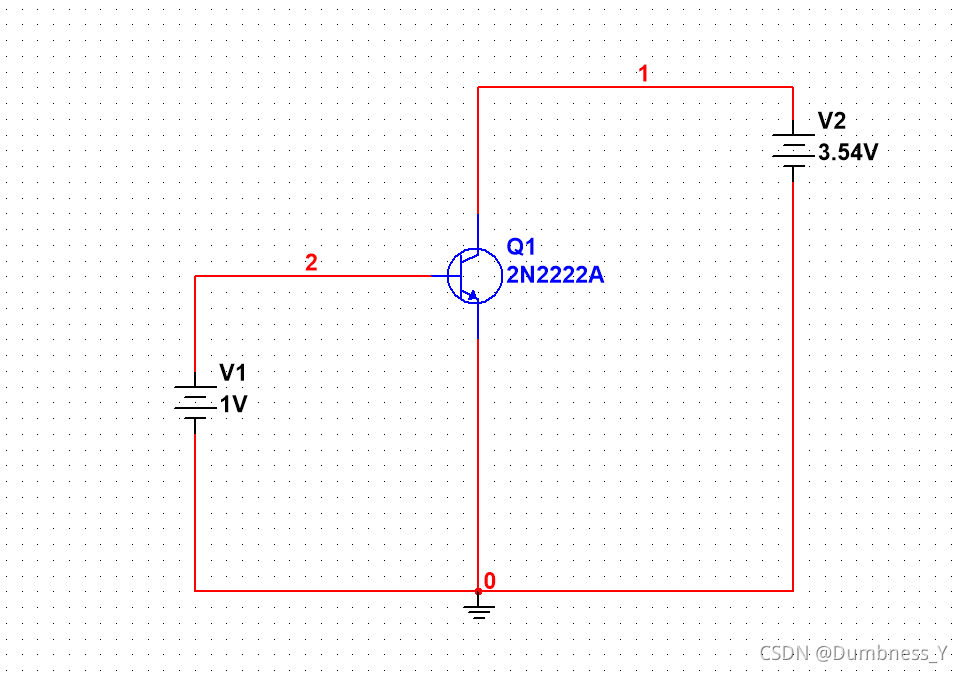

求三极管rbe,此时应在静态工作点,vce=3.54
在这里插入图片描述
