开漏输出上拉电阻取值

本文探讨了上拉电阻在电路中的作用,特别是在MOSFET的开漏模式下,如何确保稳定的输出电位并避免过大电流导致的问题。推荐10kΩ作为一般选择,实际应用中需根据波形分析可能的失真进行调整。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

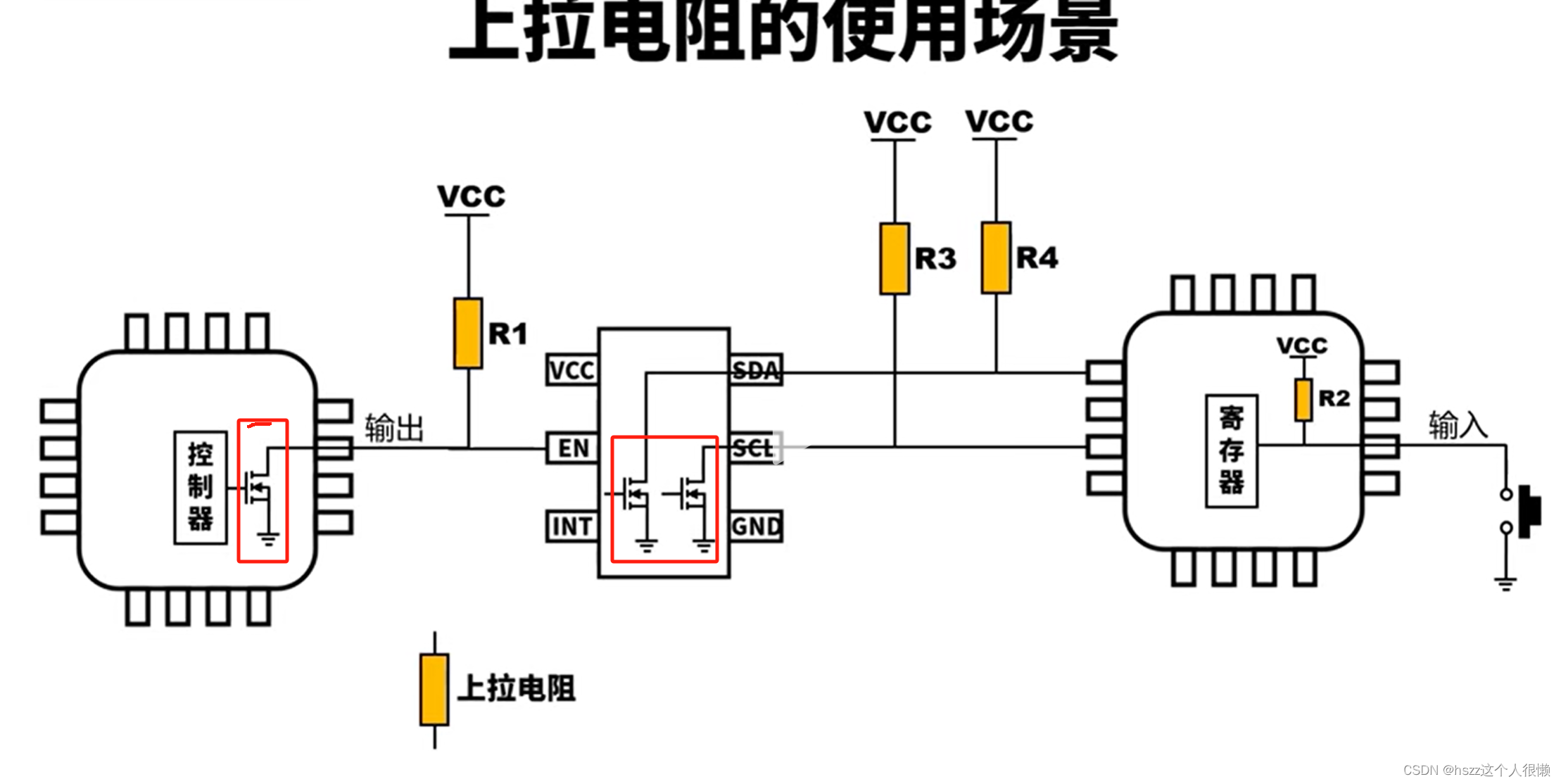

1.上拉电阻的使用场景

上拉电阻伴随着芯片内的MOSFET(GPIO的开漏模式)

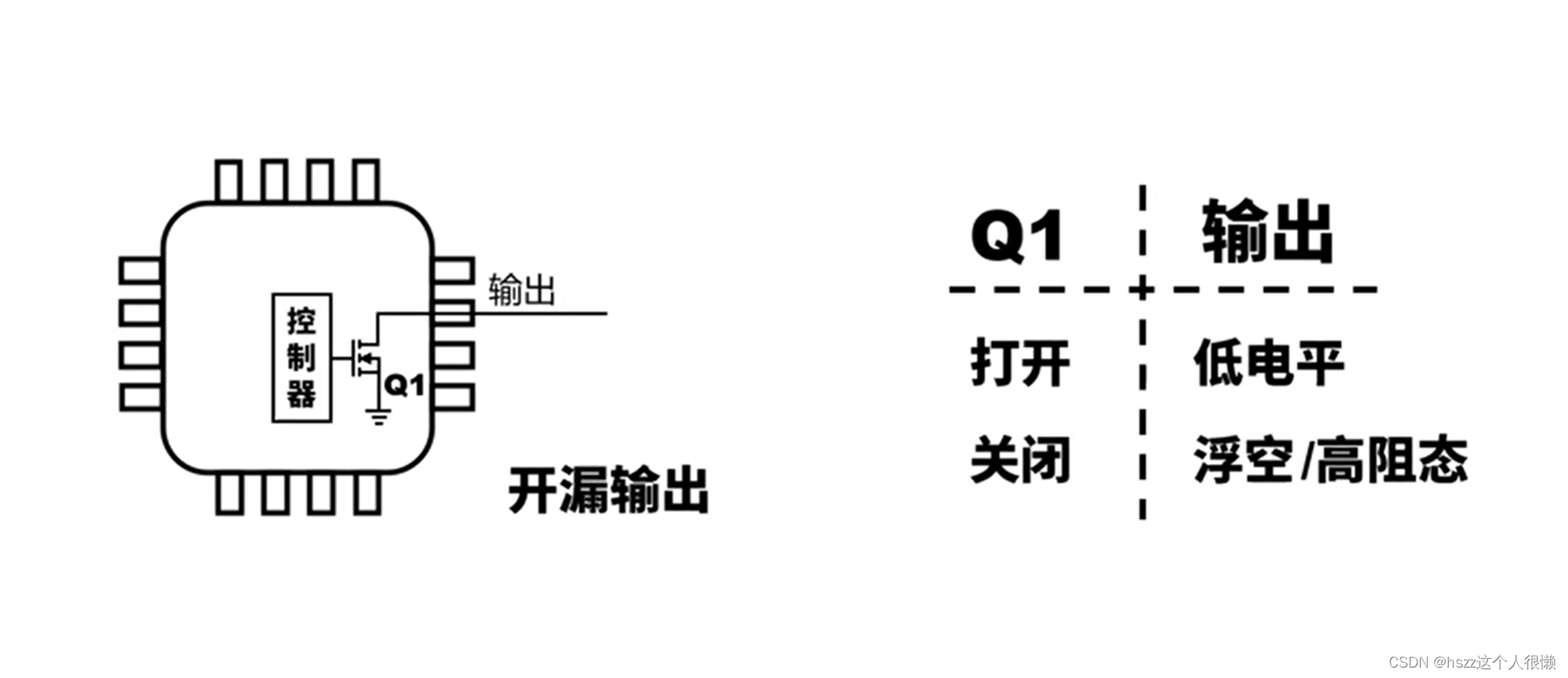

而开漏模式,mos打开输出低电平,mos关闭输出是浮空,因此需要一个上拉电阻来确定输出的电位,而当mos关闭时,输入电流很小,上拉电阻电流很小,因此基本不分压,也就把输出电压控制在VCC。

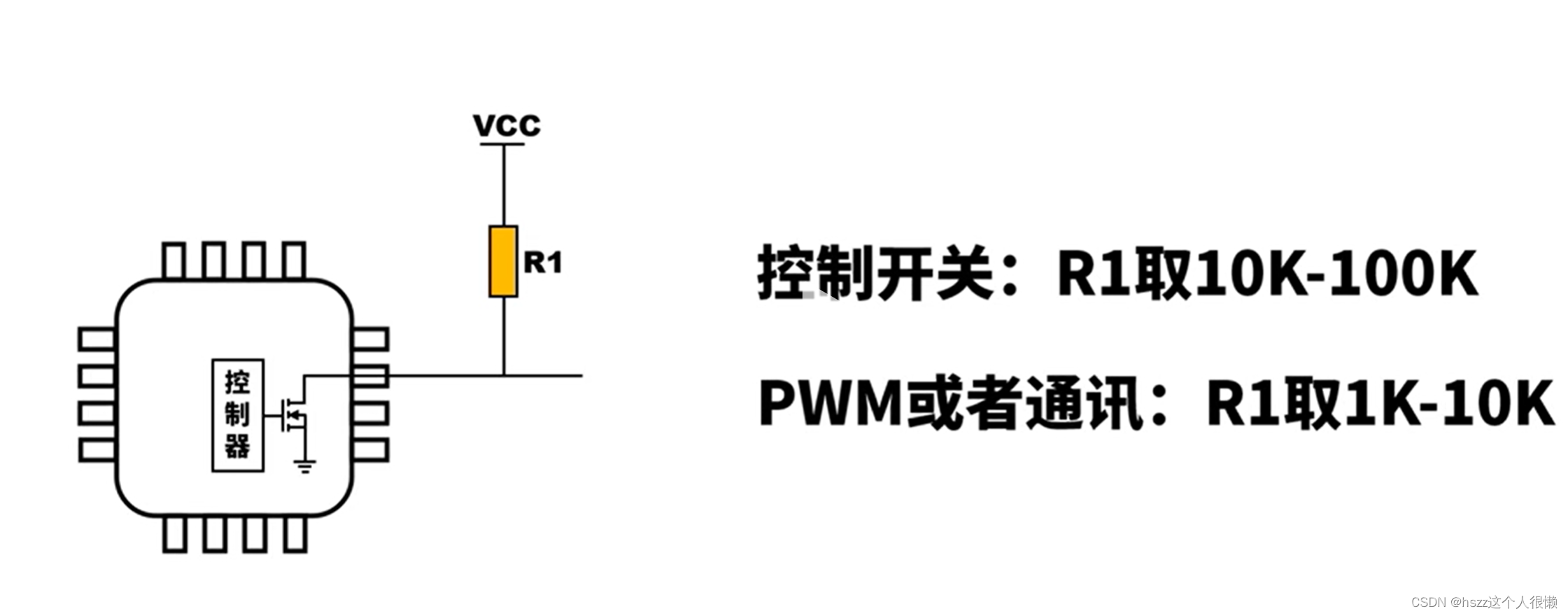

2.上拉电阻取值 1k~100k

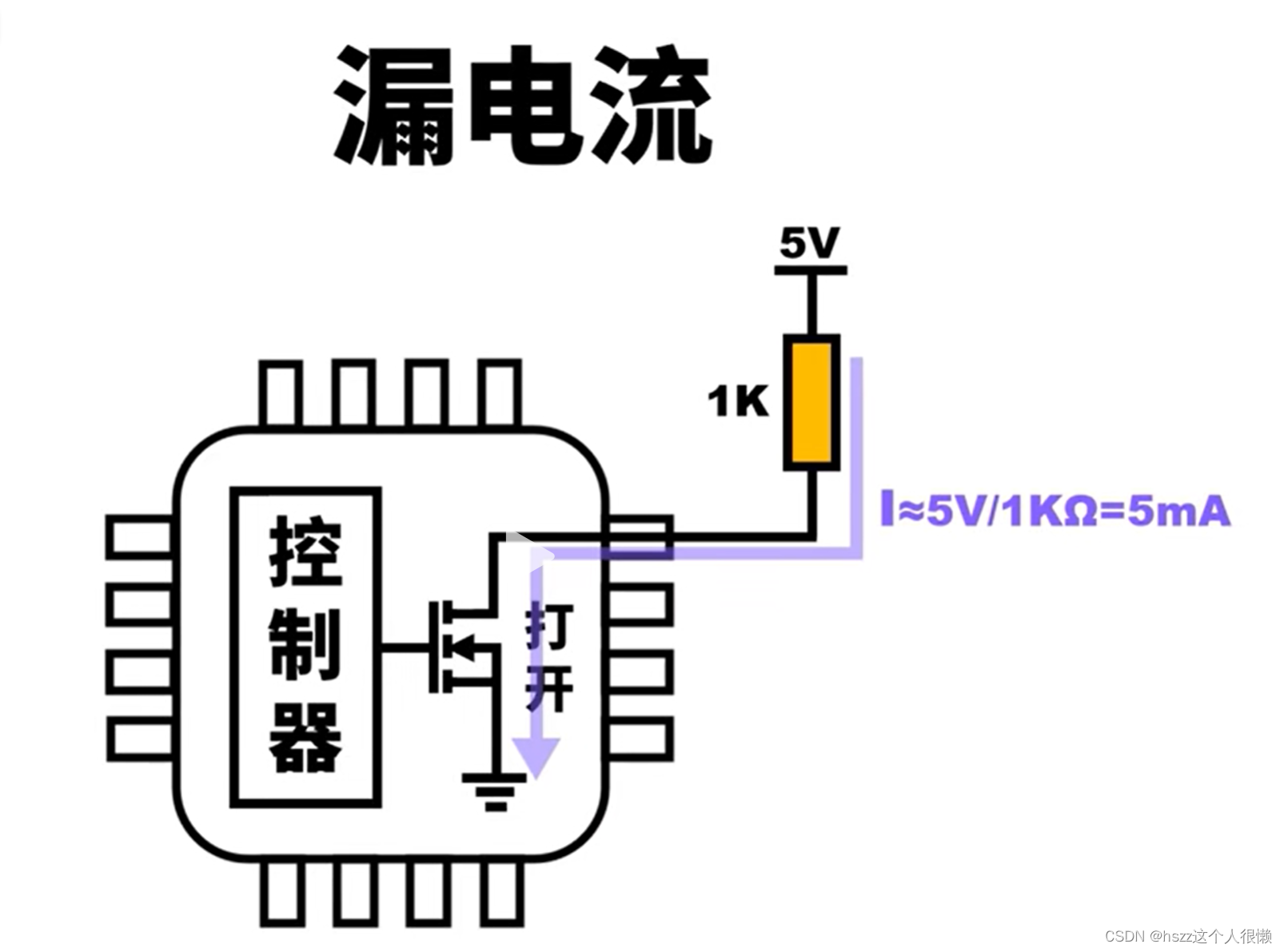

 假如说上拉电阻1k 那么在vcc=5v的情况下漏电流就有5mA,可能会导致芯片发热

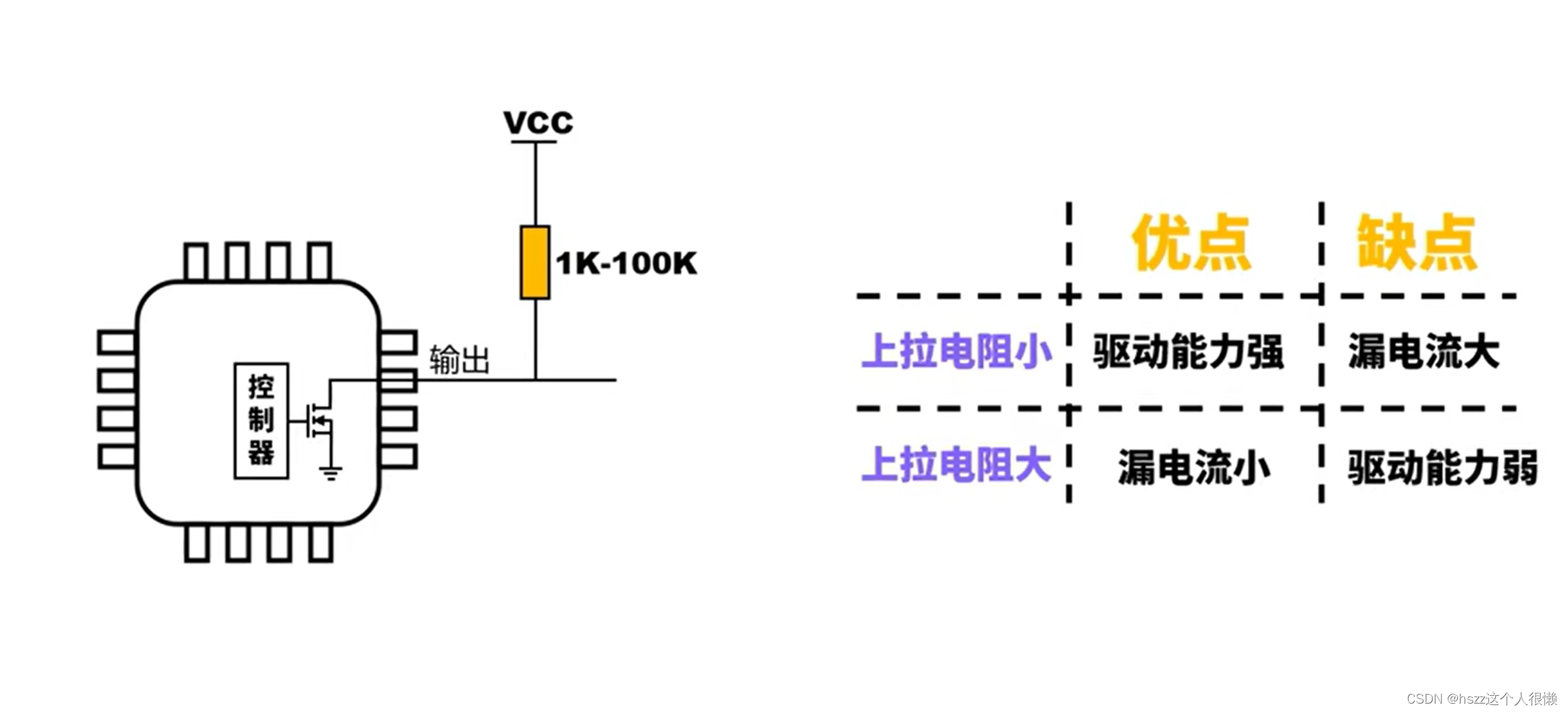

但是上拉电阻也不是越大越好,上拉电阻大,寄生电容充电慢,驱动能力不好,高速iic通信,波形会出现失真。

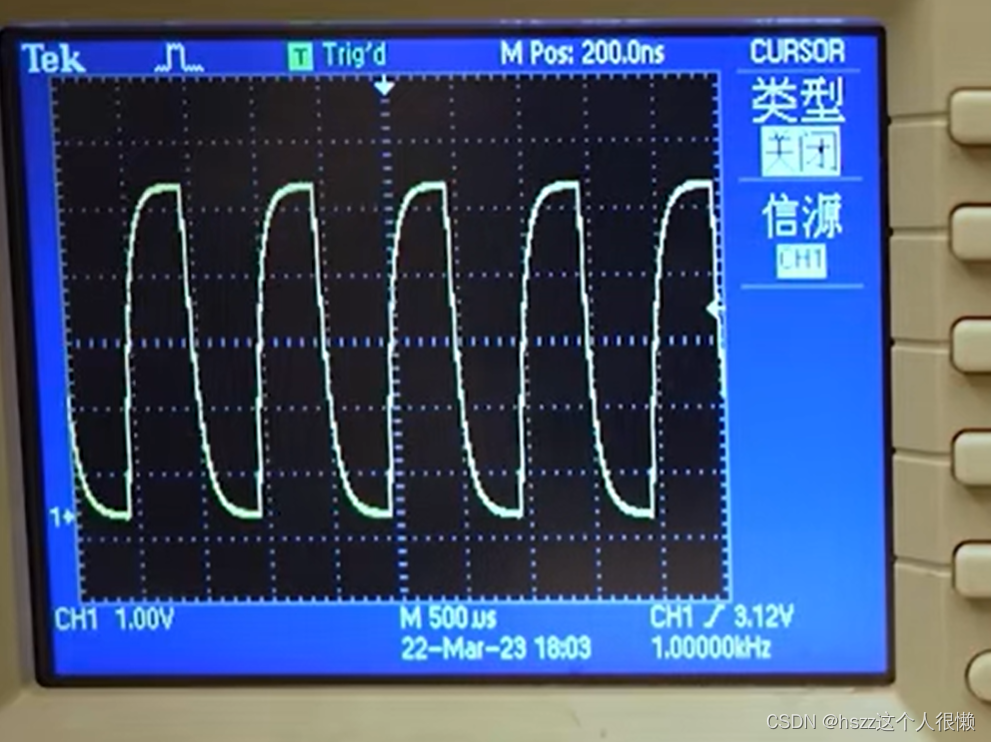

因此推荐取值是无脑10K,但最好的解决办法是上示波器看波形有无问题,若有失真,看情况调节(小)上拉电阻。
