智能温振一体传感器电机双轴温度在线监测

智能温振一体传感器电机双轴温度及震动保护装置应用于使用电机的各种场所设备上，例如：空压机、主扇风机、水泵、提升机、猴车、皮带机等，根据客户需要，进行电动机的前后轴温度监测、电机振动监测，提升机还可对减速机监测，皮带机可对减速机、滚筒监测等。无线温振一体传感器即传感器的采集时间，采集方式完全有主机通过命令实现。其主要特点是：传感器平时处在低功耗状态、传感器可以随时响应远程主机控制命令、传感器可采集特征值或者原始加速度数据最新 lora 技术，提高了传输速率多振动（或者配合电流电压等）传感器同步采集功能

针对客户的痛点及皮带机的特点，为电厂设计了一整套皮带输送机在线监测系统。通过在设备上安装智能温振一体传感器，实时对设备的温度、三轴向振动进行监测，同时可以在办公室远程对振动较大的设备进行振动波形、振动频谱、趋势和轴承包络分析。帮助客户完成了设备运行健康状态在线监测和周期性保养计划，实现了预防性维护保养和设备大数据的积累。

监测系统架构

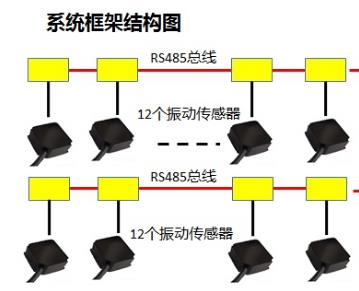

智能温振一体传感器采集设备的振动数据（加速度、速度、位移）和温度数据，以Modbus RTU协议将数据传输至就地柜数据采集器，采集器数据处理后，可以现场显示，并通过4G（也可5G）网络将数据传输至远程服务器。网络架构如下：

监测系统架构

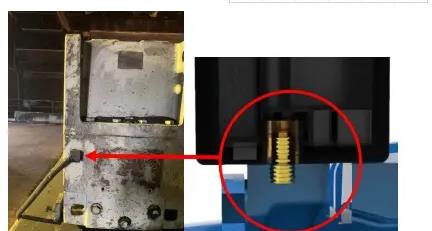

智能温振一体传感器提供可以水平，竖直两种安装模式，支持磁吸、螺栓连接和胶粘等多种安装方式。

智能温振一体传感器基于时间同步和固定路由表的TDMA发送协议，可实现“ 同时”睡眠,”同时”醒来，适合无线传感器工业自动化在线监测和检测。

主要特点如下：

Ø 单轴采用压电式加速度传感器，频率响应高，分析频带可至5KHz；

Ø 三轴采用MEMS传感器，可同时测量三个方向，分析频带可至2KHz；

Ø安装、使用方便，免除繁琐的现场布线；

Ø数字信号传输，避免了电缆带来的测量噪声，测量精度高，抗干扰能力强；

Ø专业的数据采集设计及数字信号处理技术，确保采集数据的精准；

Ø超低功耗、体积小巧、外壳防水设计，适合室外工作；

Ø空中最大传输速率1M，无线传输距离远；

Ø 采用433MHz/2.4GHz免费频段；

Ø自组织、自恢复多跳传感器测量网络；

Ø同一网关可管理32个传感器节点；

Ø传输可靠性高，AES 128 位数据加密算法；

Ø实时有效数据传输速率达到 8K 字节；

Ø多种触发方式，可实时采集或按计划采集；

Ø内置电池，整机睡眠电流仅 10µA；

Ø友好的采集处理软件界面；
