一、Unix时间戳

1、概念

Unix 时间戳（Unix Timestamp）定义为从UTC/GMT的 1970年1月1日 0时0分0秒开始所经过的秒数，不考虑闰秒。

时间戳存储在一个秒计数器中，秒计数器为32位/64位的整型变量
世界上所有时区的秒计数器相同，不同时区通过添加偏移来得到当地时间

2、时间戳使用

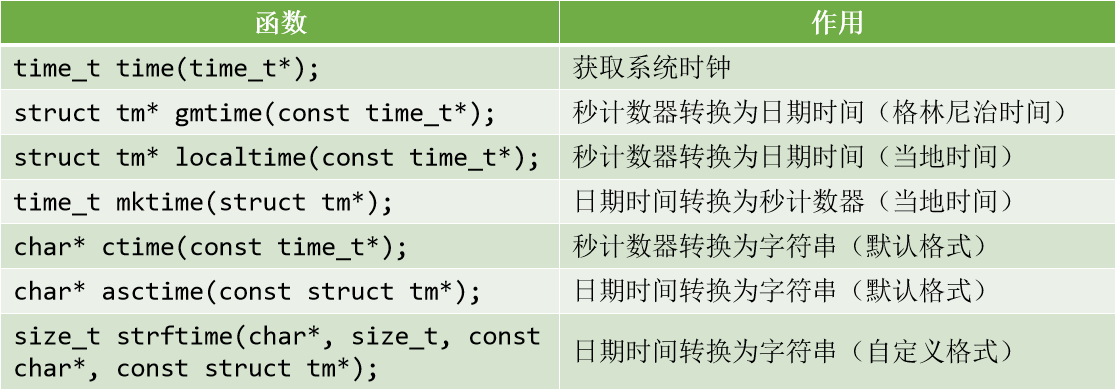

主要函数，使用时要包含C语言的 "time.h" 模块

参数：

time_t 类型：32/64位秒数。        struct tm* 类型：指向日期结构体的指针

struct tm {
   int tm_sec;         /* 秒，范围从 0 到 59		*/
   int tm_min;         /* 分，范围从 0 到 59		*/
   int tm_hour;        /* 小时，范围从 0 到 23		*/
   int tm_mday;        /* 一月中的第几天，范围从 1 到 31	*/
   int tm_mon;         /* 月，范围从 0 到 11		*/
   int tm_year;        /* 自 1900 年起的年数		*/
   int tm_wday;        /* 一周中的第几天，范围从 0 到 6	*/
   int tm_yday;        /* 一年中的第几天，范围从 0 到 365	*/
   int tm_isdst;       /* 夏令时				*/
}；

使用样例：

///秒计数器类型
time_t time_cnt = 1682953445;        //浏览器搜索时间戳在线转换工具
time_t time_rcv = 0;

///日期类型
struct tm* time_date;

///字符串类型
char * time_str;

void time_test(void)
{
        time_date = localtime( &time_cnt );
        printf("%d年-%d月-%d日--%d时-%d分-%d秒\r\n",
               time_date->tm_year+1900, time_date->tm_mon+1, time_date->tm_mday,
               time_date->tm_hour, time_date->tm_min, time_date->tm_sec          );

        time_rcv = mktime( time_date );
        printf("%d\r\n", time_rcv);

        time_str = ctime( &time_cnt );
        printf("秒数字符串：%s", time_str);

        time_str = asctime( time_date );
        printf("日期字符串：%s\r\n", time_str);
}
/*串口打印
2023年-5月-1日--15时-4分-5秒
1682953445
秒数字符串：Mon May  1 15:04:05 2023
日期字符串：Mon May  1 15:04:05 2023
*/

二、RTC实时时钟

1、介绍

RTC（Real Time Clock）实时时钟，本质是一个定时器

RTC是一个独立的定时器，可为系统提供时钟和日历的功能 RTC和时钟配置系统处于后备区域，系统复位时数据不清零，VDD（2.0~3.6V）断电后可借助VBAT（1.8~3.6V）供电继续走时

32位的可编程计数器，可对应Unix时间戳的秒计数器 20位的可编程预分频器，可适配不同频率的输入时钟，可选择三种RTC时钟源：

HSE时钟除以128（通常为8MHz/128）
LSE振荡器时钟（通常为32.768KHz）
LSI振荡器时钟（40KHz）

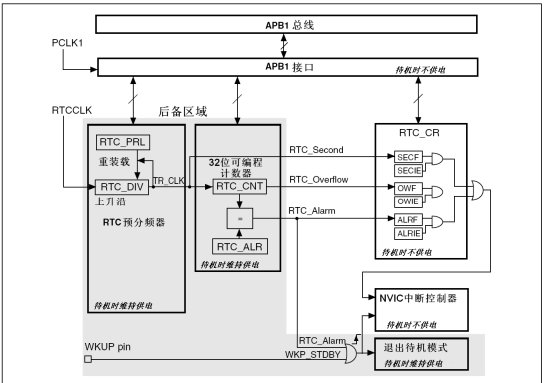

框架图：

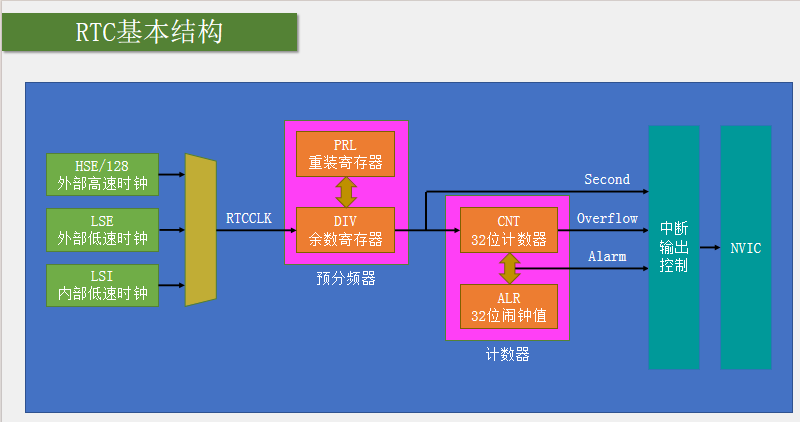

江科大：

RTC操作注意事项：

执行以下操作将使能对BKP和RTC的访问：
	设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟
	设置PWR_CR的DBP，使能对BKP和RTC的访问

若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，
则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1

必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，
才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器

对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。
可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。
仅当RTOFF状态位是1时，才可以写入RTC寄存器

2、代码

//初始化配置
void MyRTC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);		//开启PWR的时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);		//开启BKP的时钟

	/*备份寄存器访问使能*/
	PWR_BackupAccessCmd(ENABLE);				      //使用PWR开启对备份寄存器的访问

    //通过写入备份寄存器的标志位，判断RTC是否是第一次配置
	if (BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)
	{
		RCC_LSEConfig(RCC_LSE_ON);							//开启LSE时钟
		while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) != SET);	//等待LSE准备就绪


		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);				//选择RTCCLK来源为LSE
		RCC_RTCCLKCmd(ENABLE);								//RTCCLK使能

		RTC_WaitForSynchro();								//等待同步
		RTC_WaitForLastTask();								//等待上一次操作完成

		RTC_SetPrescaler(32768 - 1);	//设置RTC预分频器，预分频后的计数频率为1Hz
		RTC_WaitForLastTask();			//等待上一次操作完成

		MyRTC_SetTime();	//设置时间，调用此函数，全局数组里时间值刷新到RTC硬件电路

        //在备份寄存器写入自己规定的标志位，用于判断RTC是不是第一次执行配置
		BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
	}
	else													//RTC不是第一次配置
	{
		RTC_WaitForSynchro();								//等待同步
		RTC_WaitForLastTask();								//等待上一次操作完成
	}
}

//设置时间
uint16_t MyRTC_Time[] = {2023, 1, 1, 23, 59, 55};
void MyRTC_SetTime(void)
{
	time_t time_cnt;		//定义秒计数器数据类型
	struct tm time_date;	//定义日期时间数据类型

	time_date.tm_year = MyRTC_Time[0] - 1900;		//将数组的时间赋值给日期时间结构体
	time_date.tm_mon = MyRTC_Time[1] - 1;
	time_date.tm_mday = MyRTC_Time[2];
	time_date.tm_hour = MyRTC_Time[3];
	time_date.tm_min = MyRTC_Time[4];
	time_date.tm_sec = MyRTC_Time[5];

	time_cnt = mktime(&time_date) - 8 * 60 * 60;	//调用mktime函数，将日期时间转换为秒计数器格式
													//- 8 * 60 * 60为东八区的时区调整

	RTC_SetCounter(time_cnt);						//将秒计数器写入到RTC的CNT中
	RTC_WaitForLastTask();							//等待上一次操作完成
}
