最近有个学员咨询我这边，他最近一直研究如何把zygo干涉仪测试出来的透镜加工数据输入到zemax进行分析对光学系统的影响，但是尝试了很多种方法，可是总是不成功。

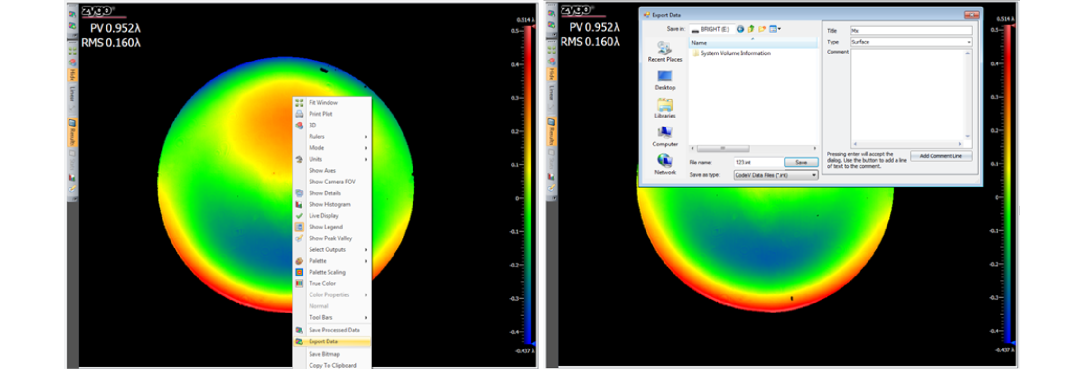

对于此问题，本人也研究过一些。网上多的方案是，干涉仪保存数据的时候，右击测试数据输出为格式·int的文件。

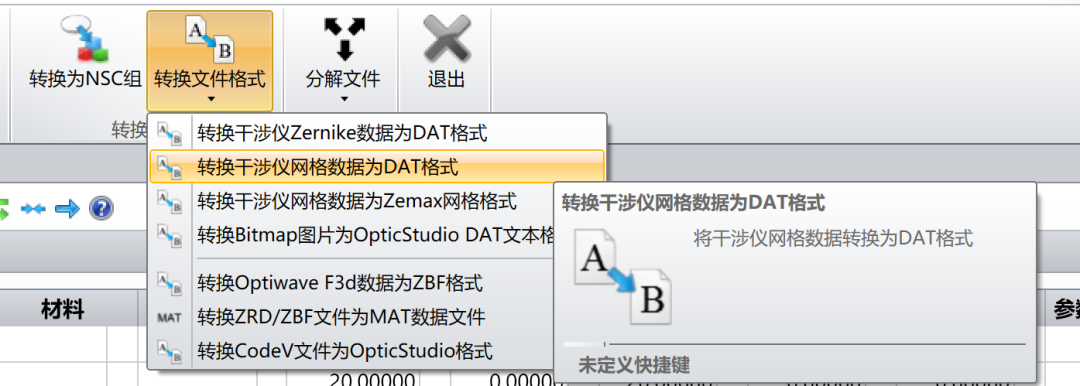

再利用zemax中的文件转换进行，将·int文件转化为·dat格式文件。

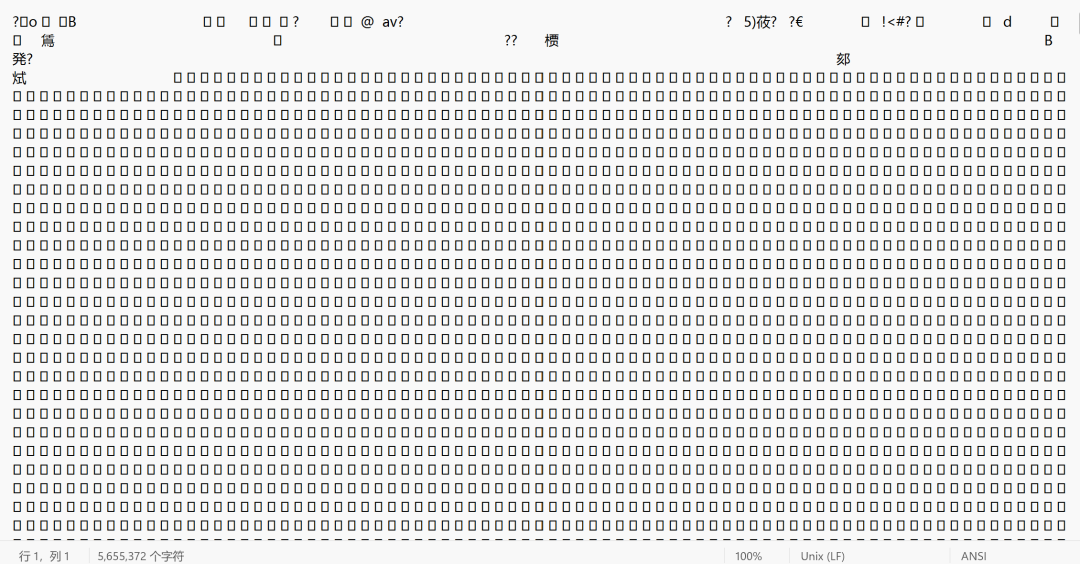

注意这个转化的·dat格式文件与zygo干涉仪软件保存的·dat格式文件完全不是一个。前者是这个可以用文本文件打开的查看的，后者用文本文件打开，其实是加密的，看到的都是乱码。

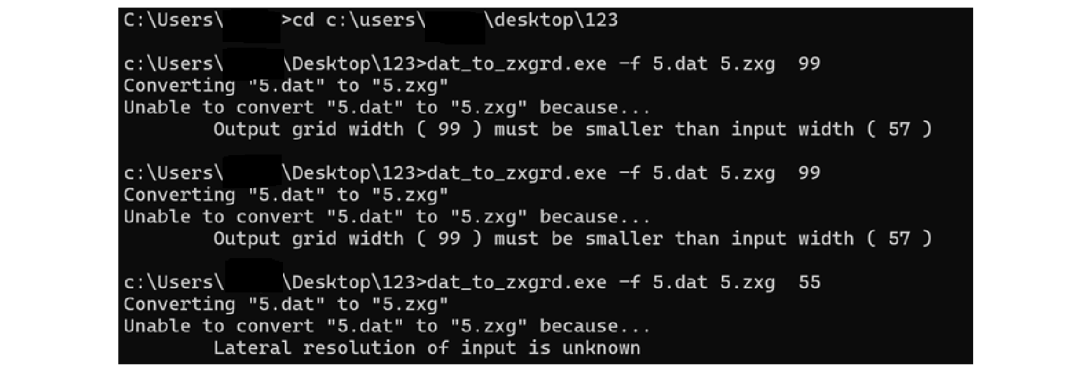

这个转化方法还有一个，就是zygo保存的是·dat格式，利用zygo老版本的软件metro进行转化，新版本的mx，目前未发现这个转化方式。老版本安装后有个dat-to-zxgrd.exe的程序，可以转化为·zxg格式文件，右击直接把后缀改为·dat，则成了文本文件可查看的·dat文件。和上面结果一样，但是这个转化就是这个粉丝遇到的问题，转化报错，然后就没办法继续了。

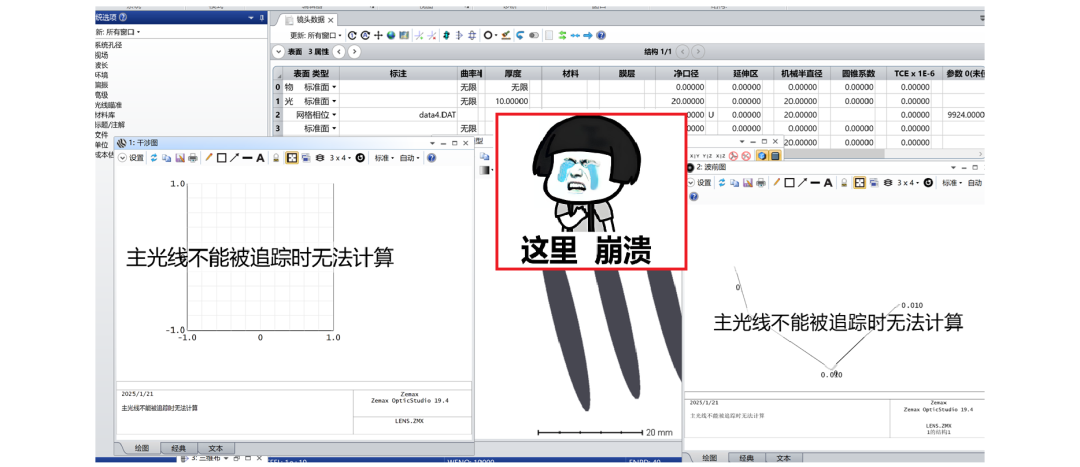

利用zemax转化为·dat文件后，在zemax中利用网格相位面类型导入转化后的数据，此时需要对数据乘以个9924的系数转化为相位。之所以这里未更详细说明，因为这个方法也不是百发百中。就像下图中跳出来一个“主光线不能被追踪时无法计算”，此时就崩溃了~
那么如果上面的方法有一条您这边走通了，恭喜您，蛇年行大运！但是不要换电脑了，不要换系统了，不要……因为下次可能没那么幸运了……
那么没有一个完美的方案吗？我其实也没有，不同软件之间的格式转化，实在是太复杂，每个软件担心被破解，都进行了很多加密处理，数据格式不明，加上zygo和zemax也一直更新，同一个方法不同版本之间有差异。
我这边用的方法虽然不是完美，但一直用着没啥问题。这里分享下，大家有什么问题可以留言沟通。这种方法不适用于加工数据存在大量中高频信息情况。
主要采用的是zygo软件的zernike拟合功能，和zemax中面形类型中的zernike相位面进行数据传递。不需要进行数据传递，但是拟合的数据和实际略微有差异，采用的zernike项数毕竟有限，模拟得到的是中低频数据，但是多年工程经验，这个实际工程足够了，接下来，演示下这个过程。

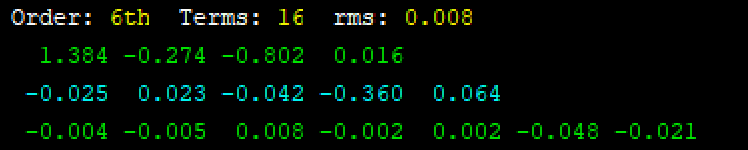

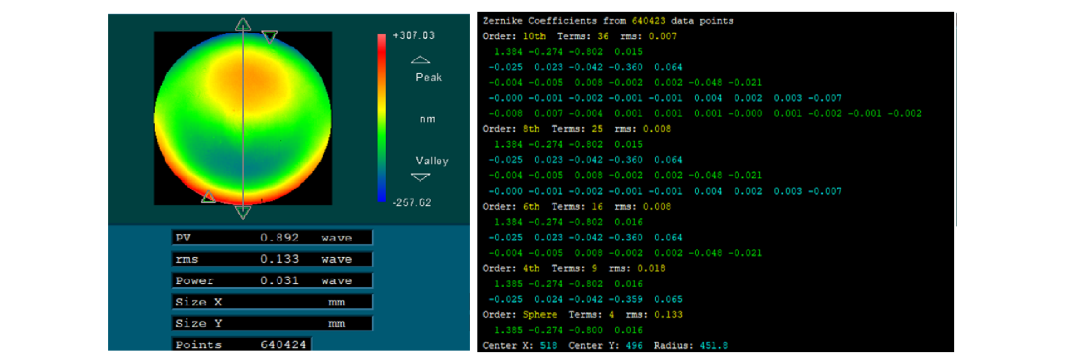

上面是一个面的加工数据，用Metro打开数据后，里面可以点击打开zernike拟合系数，如下所示
接下来我们用16项计算下，就不用36项，太多了，由于这里是测试的矢高数据，转变为相位，乘以2π/λ，即转化为相位。这里就用excel演示下，之前写的宏找不到了，可以直接读取计算，然后填写到镜头编辑栏中。有兴趣可以写一下。

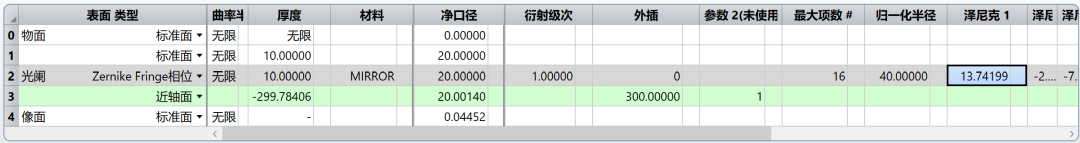

在镜头编辑栏中我们插入Zernike相位面即可，设置项数为16项（您计算多少项就写多少项），归一化半径就设置和入瞳直径一致，波长设置为干涉仪波长0.633um。

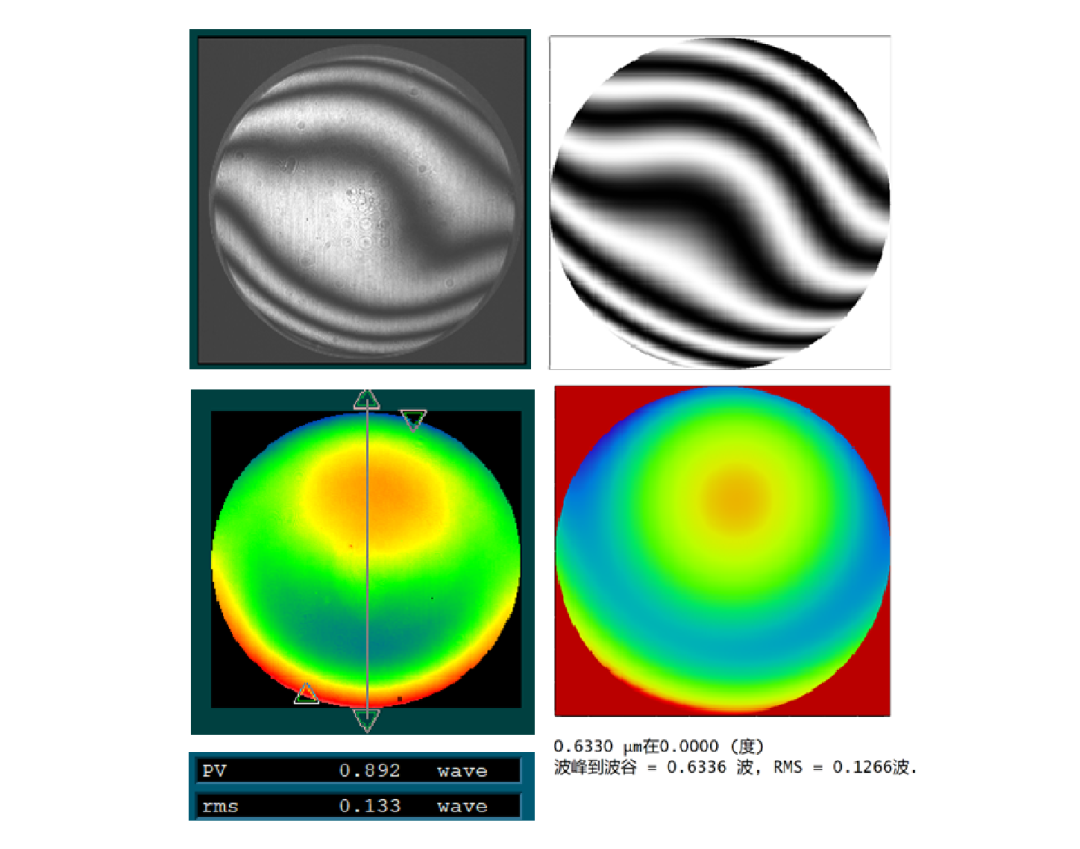

可以利用最后一个面的间隔进行调焦去掉power，如下即是波前和干涉图对比，虽然rms0.133和模拟的rms0.1266有所差异，增大项数后，会更接近。有好的其余方案的，也可以帖子下留言沟通~~~也可加我微信进行沟通~~~微信lens_design
