SolidWorks如何导入ZEMAX/codeV带光线的三维图

在光学设计和仿真过程中,ZEMAX是一个常用的工具,用于生成和模拟光线图。然而,SolidWorks作为一个强大的3D CAD工具,通常用于创建和分析复杂的机械零件和装配体。有时,你可能希望在SolidWorks中查看和分析ZEMAX生成的光线图,以进一步整合设计和分析过程。下面是一个简单的教程(以ZEMAX为例),指导你如何在SolidWorks中打开ZEMAX光线图。

步骤一:准备ZEMAX光线图


首先,你需要在ZEMAX中创建或打开一个光线图。确保光线图已经保存为SolidWorks可以识别的格式。SolidWorks通常支持一些通用的CAD文件格式,如STEP或IGES。在ZEMAX中,你可以通过“文件”菜单中的“导出”选项来导出光线图。

步骤二:在SolidWorks中导入ZEMAX光线图

打开SolidWorks软件,在菜单栏中,选择“文件”>“打开”。

在文件浏览窗口中,找到并选择你从ZEMAX导出的光线图文件(例如,.STEP或.IGES格式)。

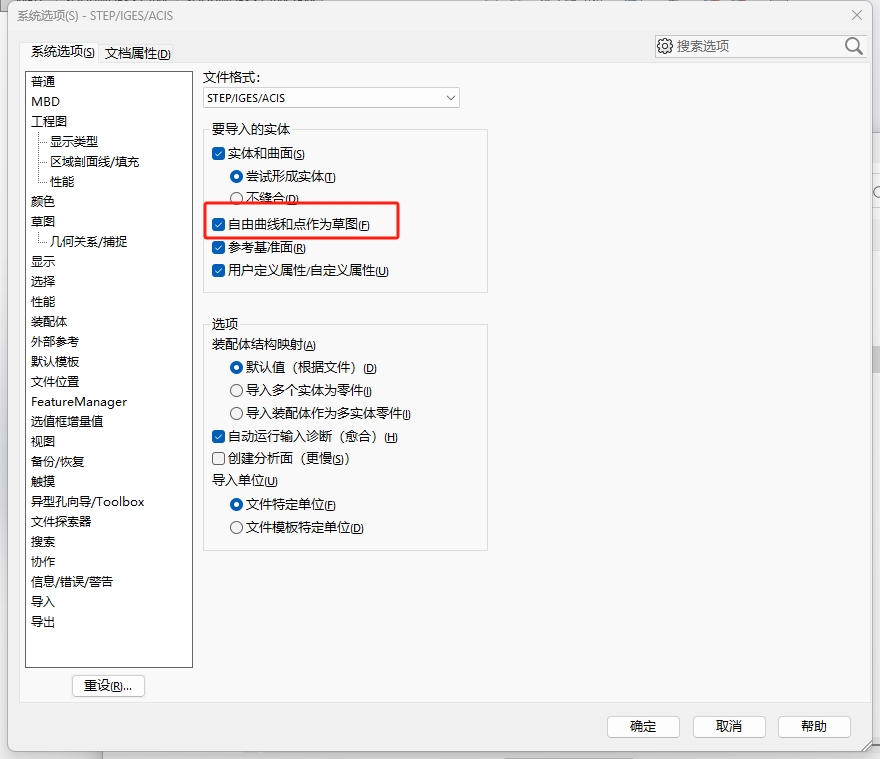

此时是最关键的步骤,不要直接点“打开”,先点开“选项”,然后在弹出窗口中确保“自由曲线和点做为草图”被勾选,如下图。

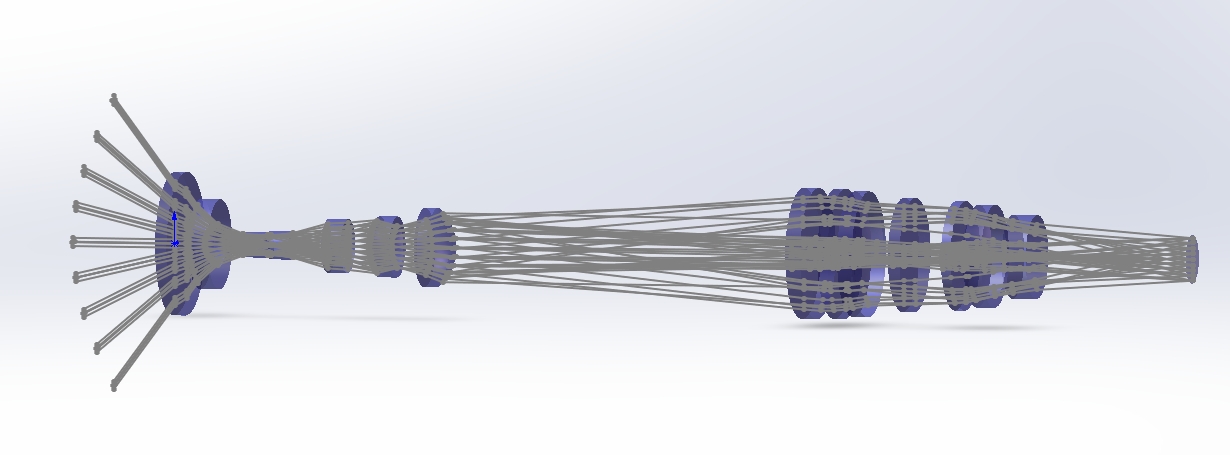

此时,SolidWorks应该能够导入ZEMAX光线图,并在工作区中显示出来。
