GPS卫星的信号结构

最新推荐文章于 2024-09-27 16:59:24 发布

46998195

最新推荐文章于 2024-09-27 16:59:24 发布

阅读量4.1k

点赞数 3

文章标签： gps

本文链接：https://blog.csdn.net/weixin_46998195/article/details/120483134

版权

本文详细介绍了GPS卫星信号的组成部分，包括载波、测距码（C/A码、P码、M码）以及SA和AS政策。载波和测距码用于测距和导航电文的传输，C/A码适用于民用，P码提供更高精度。SA政策曾用于降低定位精度，AS技术则防止信号欺骗。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

GPS卫星信号的组成部分

GPS卫星载波信号

GPS卫星测距码

C/A码(Coarse/Acquisition Code)

P码 (Precise Code)

M码

SA和AS政策

SA (Selective Availability)技术：选择可用性技术

AS (Anti-Spoofing)技术：反欺骗技术

GPS卫星信号的组成部分

载波 (Carrier)： L1、L2、L5 最底层
测距码 ( Ranging Code )：C/A码、P(Y)码、军用M码、 L1C码、L2C码
导航电文 ( Message )：数据码D

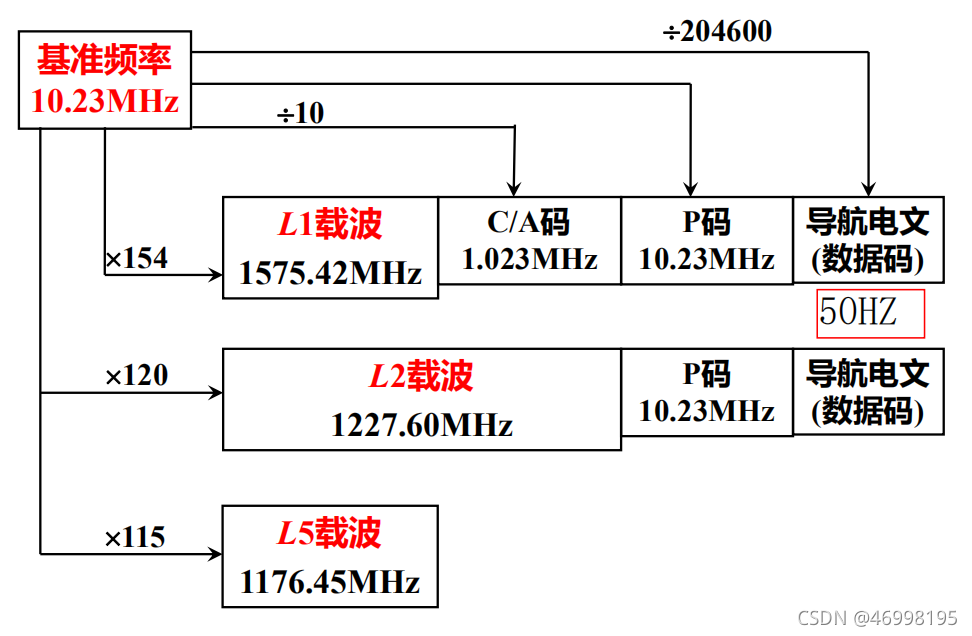

GPS卫星基准频率 f0

由卫星上的原子钟直接产生，频率为10.23MHz
卫星信号的所有成分均是该基准频率的倍频或分频

GPS卫星载波信号

可运载调制信号的高频振荡波

载波作用

搭载并发送测距码和导航电文等信息
测距，基本原理为载波相位测量，其测距精度高于 C/A码2~3个数量级)

L1载波上调制C/A码和P码，L2载波上调制P码

信号解调

用户接收机接收到GPS卫星信号是一种调制波，必须将接收到的调制波分离出测距码信号、导航电文信号以及纯净的载波信号。 （码相关解调技术，平方解调技术）
