电力电子技术是使用电力电子器件对电能进行变换和控制的技术,包括电压、频率、电流、波形等电量的变换技术。
常用基础知识:
电力电子变换器(电路)是采用开关的导通和关断来控制电压或者电流,由于进行导通和关断,电压和电流就会成为非正弦波形。

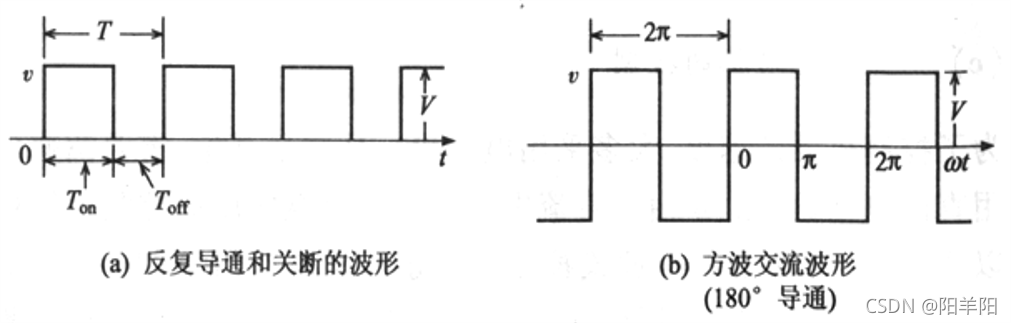

注意:上图波形,即不是恒定直流也不是正弦交流,除了直流或基波(f=1/T的频率)分量外,还包括高频分量。
采用数学分析方法来描述和分析上述波形:
前面图(a)的 直流电压平均值(average value):
前面图(b)的 交流电压有效值(effective value):
非正弦波周期函数,可分解为傅里叶级数(Fourier Series)。若非正弦波形用v(t)时间函数来表示,则傅立叶级数为:
非正弦交流的有效值可用各次谐波有效值平方和的平方根表示。
例:将图(b)波形展开为傅立叶级数。
基波有效值为:
全部高次谐波有效值:
用畸变率表示非正弦波形的畸变程度
例:求图(b)波形的畸变率。
电路的功率
1、正弦电路中的情况
电路的有功功率就是其平均功率:
视在功率为电压、电流有效值的乘积,即 S=UI
无功功率定义为:
功率因数 定义为有功功率P 和视在功率S 的比值:
功率因数是由电压和电流的相位差φ决定的:
无功功率Q 与有功功率P、视在功率S 之间有如下关系:
2、非正弦电路中的情况
不考虑电压畸变,研究电压为正弦波、电流为非正弦波的 情况有很大的实际意义。
设正弦波电压有效值为U,畸变电流有效值I,基波电流有效值I1,与电压的相位差φ1
非正弦电路的有功功率 :
功率因数为:
功率因数由基波电流相移和电流波形畸变这两个因素共同决定的。
