嘉立创EDA批量导入AD元件

在做硬件画板子的时候, 有时立创EDA无法满足需求, 需要在立创EDA中找到对应的元件和封装, 然后导入Altium Designer中进行原理图和PCB的绘制. 但网上的教程大多都是一个一个地导入, 效率很低且麻烦. 所以接下来介绍一种利用立创EDA的图纸高效生成AD集成库的方法.

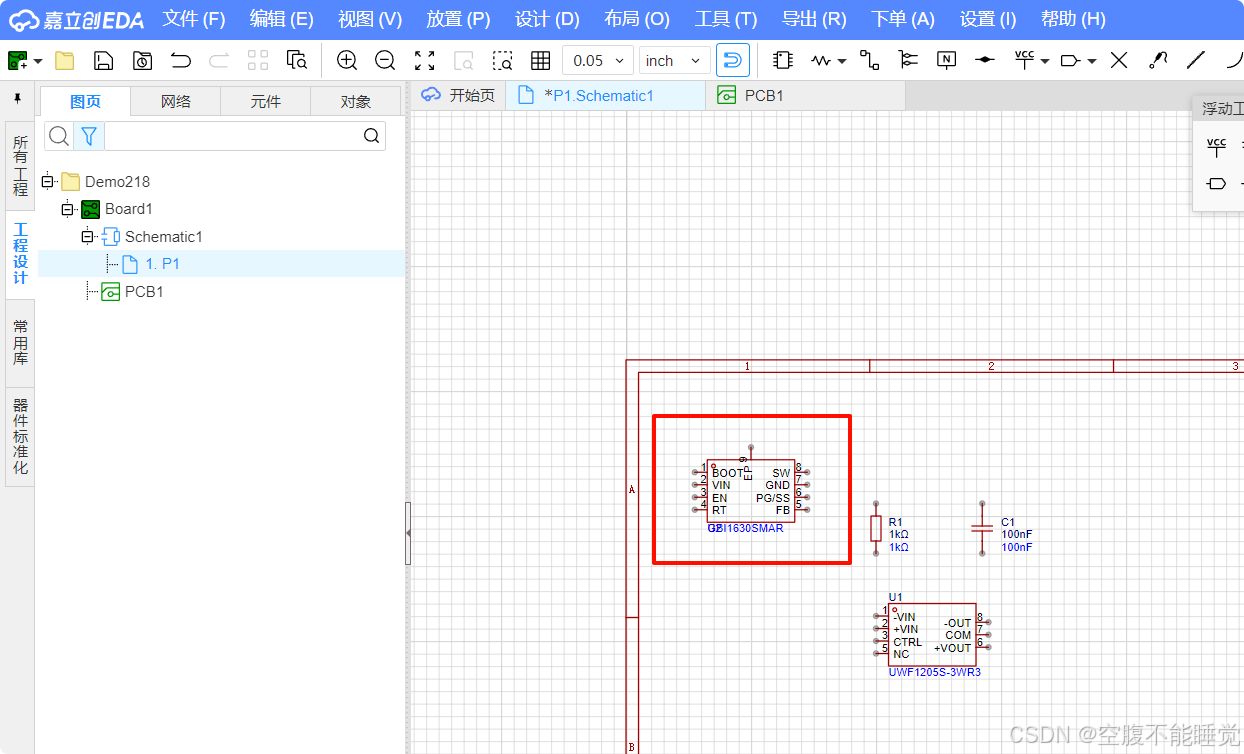

第一步, 打开立创EDA, 新建一个空白工程, 自动创建一张空白图纸. 将自己所需的所有元件, 包括电容电阻芯片接线端子等, 逐一摆放在立创EDA的图纸上

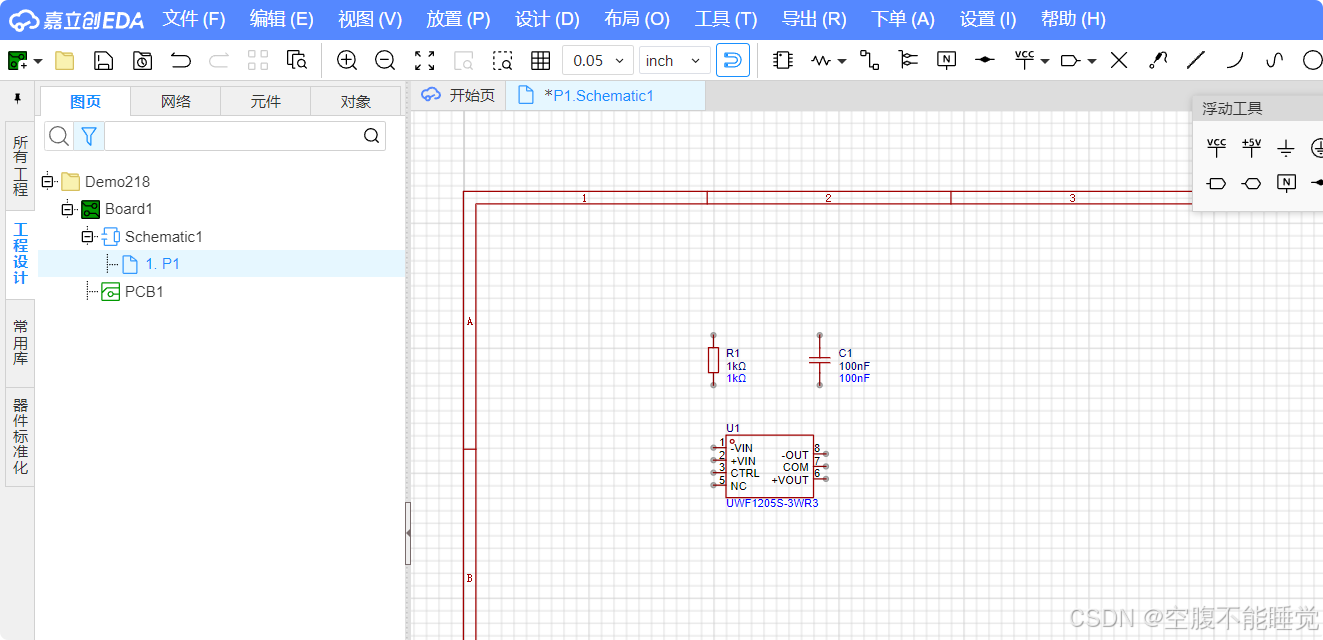

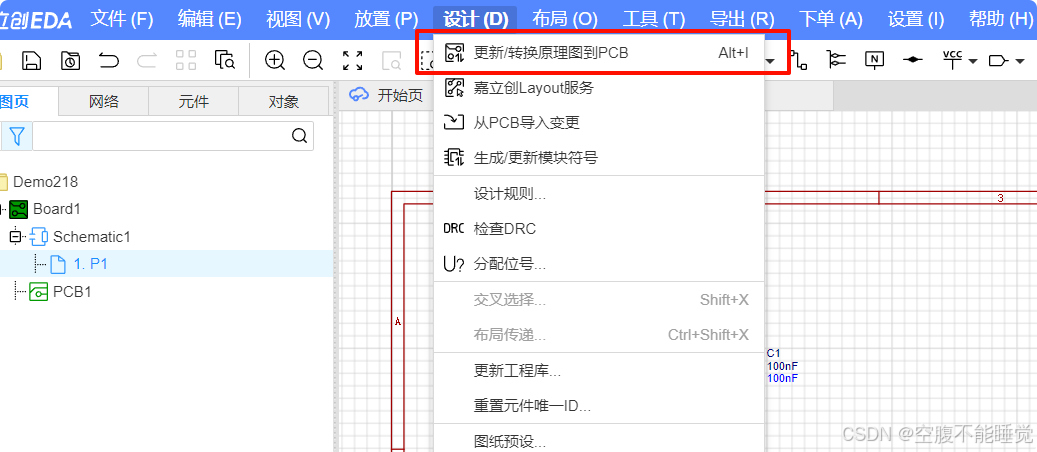

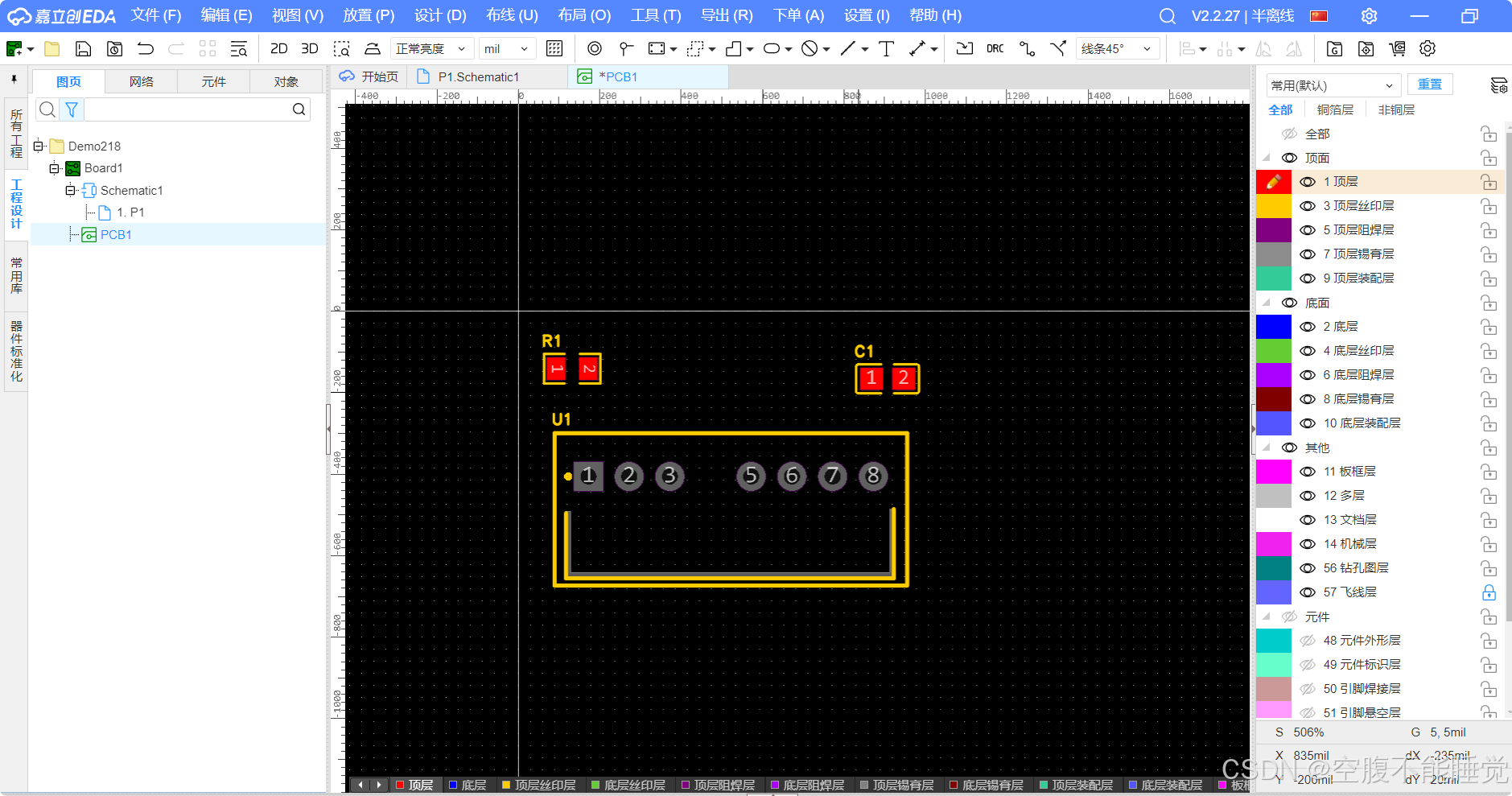

只需要将元件放在原理图上, 不需要排列位置或者连线. 将所需的所有元件都摆出来后, 将原理图生成为PCB:

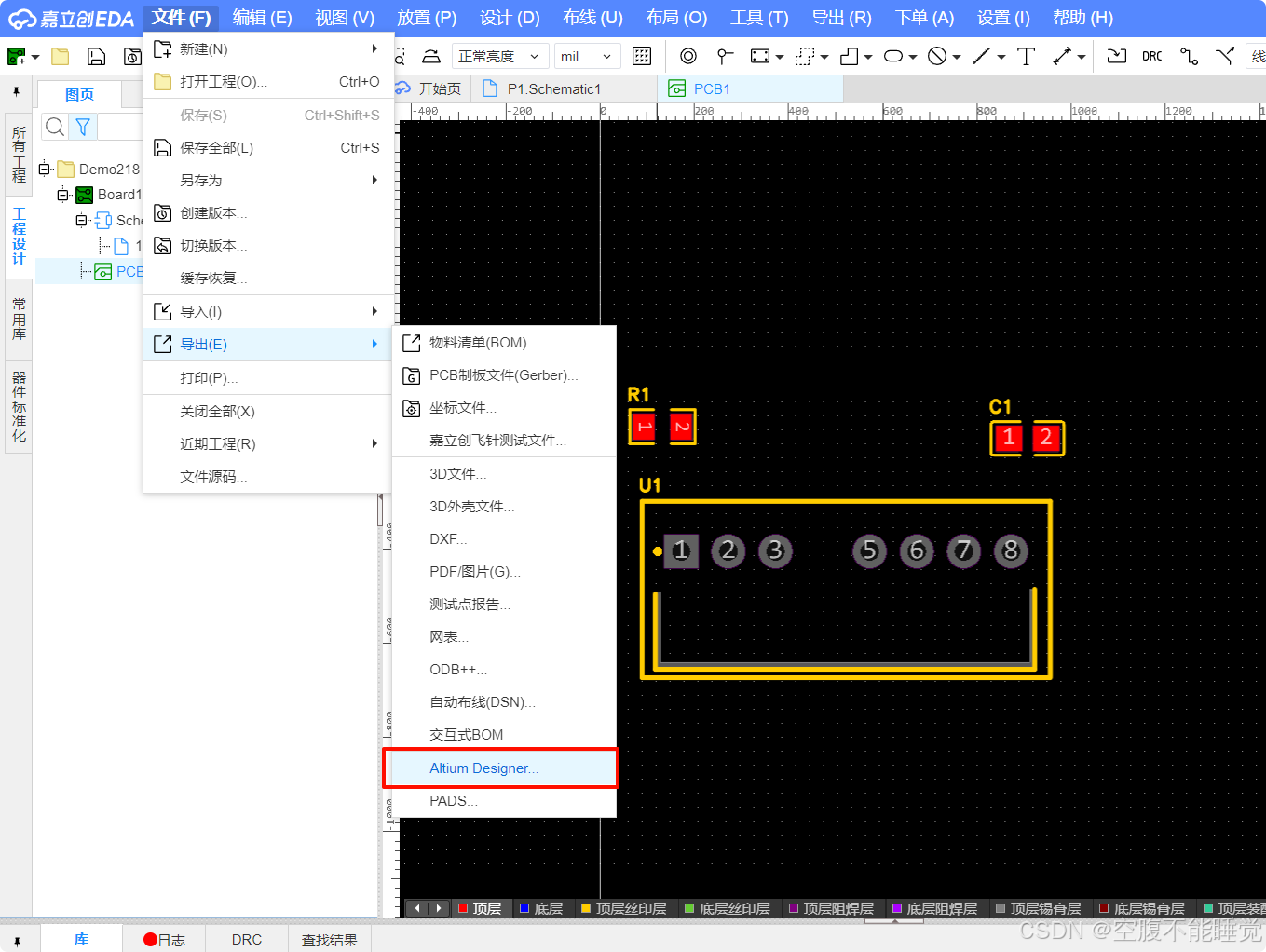

保存全部文件后, 导出为AD文件

将导出的AD文件解压, 得到一个文件夹:

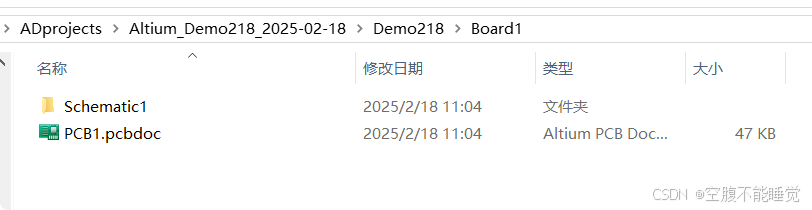

文件夹包含一个图纸文件夹, 包含有多页图纸, 以及一个PCB文件

第二步, 打开AD, 新建一个空白工程, 这个工程可以认为是一个"工具工程", 只是一个用来导入图纸生成集成库的工具:

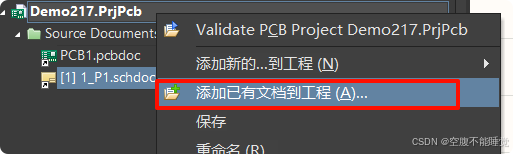

然后将刚才立创EDA导出的所有文件, 包括原理图和PCB, 拖入到这个工程中, 或者按下图操作:

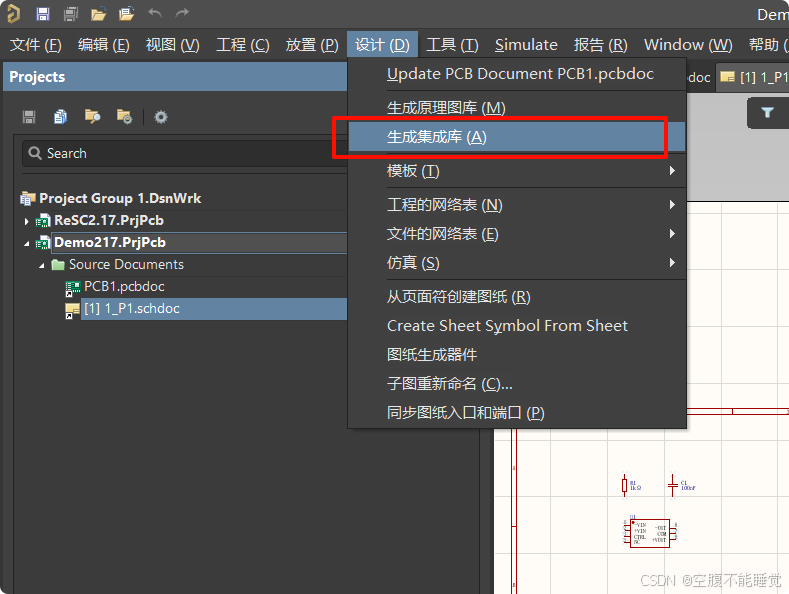

选中该工程, 生成集成库

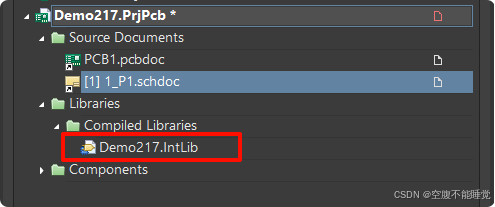

可以得到一个后缀为IntLib的文件:

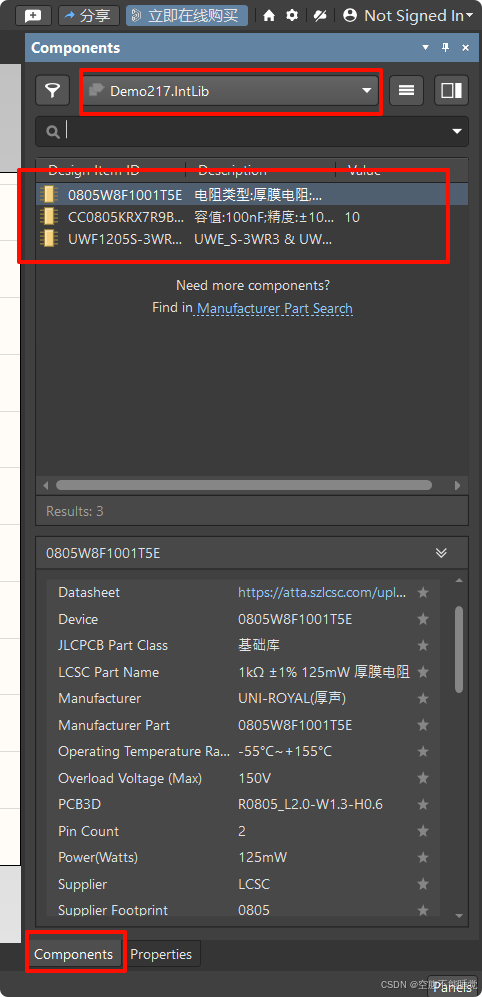

同时在工作区的最右侧, 可以找到该IntLib集成库, 然后刚刚导入这个工程的两个文件就没用了, 可以移出工程也可以删除, 注意文件上面左下角有一个箭头的图标, 表示这个文件只是一个快捷方式, 实际的文件并不在这个工程目录下, 这个工程目录下面只有一个集成库文件.

第三步, 接下来就可以创建一个正式工程, 利用这个集成库中的文件画原理图然后生成PCB了.

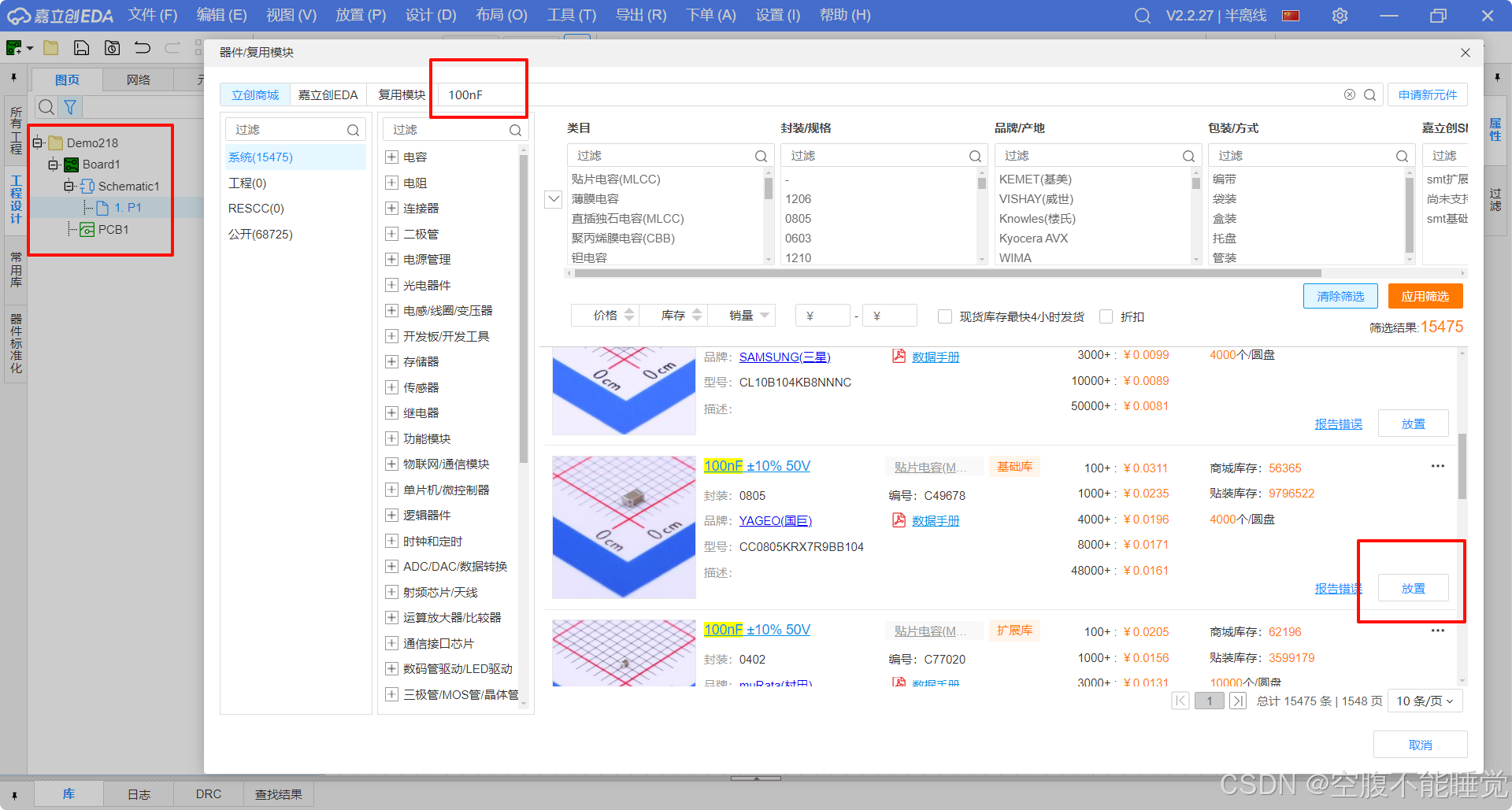

如果在绘制过程中, 发现需要新增元件, 可以回到刚刚的立创EDA中直接进行添加, 注意添加元器件之后, 需要更新原理图到PCB, 保存所有文件(这两个步骤千万不能少), 然后导出AD文件, 同样得到一个压缩包, 解压之后得到新的图纸.

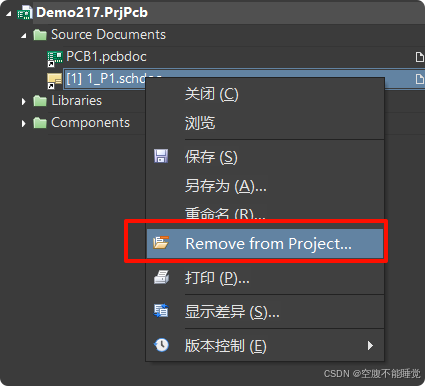

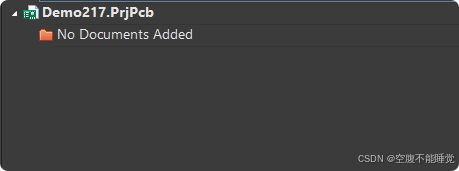

在AD里面, 记得把之前导入工程的那两个文件移出AD工程, 然后再添加增加新元件的新图纸到这个工程中

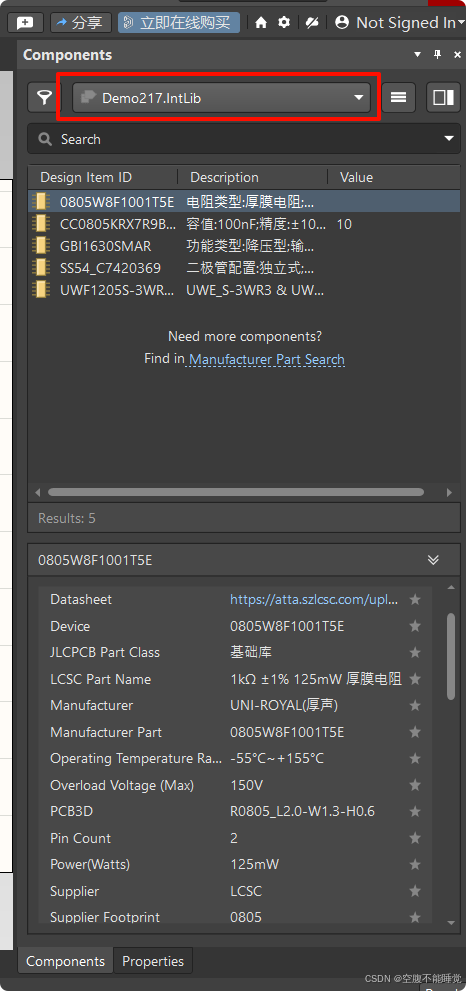

添加新原理图和新PCB之后, 选中原理图, 生成集成库,  就会生成一个新的IntLib文件将之前生成的集成库覆盖掉, 右侧再次找到这个集成库, 就会发现它已经增加了我们之前新增的器件和封装, 可以直接使用了.
