matlab的.m一样调用simulink模型更改模块参数，设置仿真时间、画图

樱桃小丸子123

已于 2023-06-29 22:56:06 修改

阅读量3.4k

点赞数 3

文章标签： matlab 开发语言

于 2023-05-11 23:28:22 首次发布

本文链接：https://blog.csdn.net/weixin_47115999/article/details/130632806

版权

该文展示了如何使用m语言来操作Simulink模型。首先，它打开一个名为mytest.slx的模型，然后修改Constant模块的值，设置停止时间为10，并运行模型。最后，提取并绘制了模型的输出数据，显示了时间与输出的关系。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

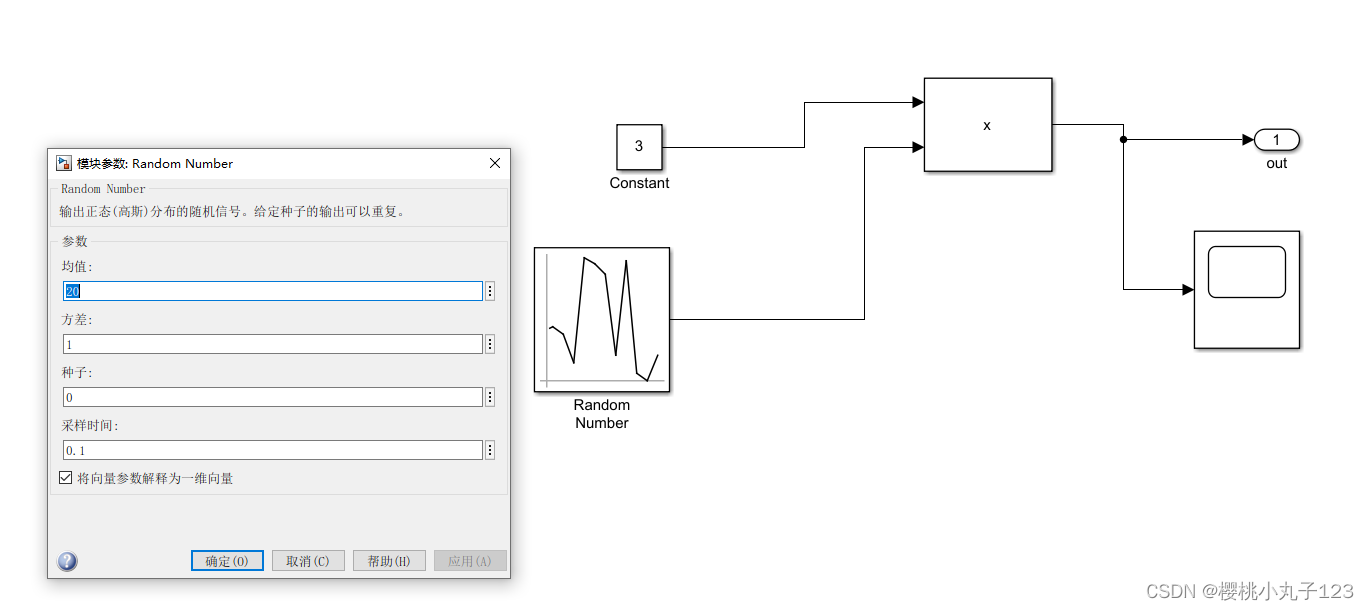

正态分布：

.m语言控制simulink模型：

clear;
clc;

% 打开模型
open_system('mytest.slx');

% 获取 Constant 模块的句柄
blockHandle = get_param('mytest/Constant', 'Handle');

% 设置新值
newValue = 3;
set_param(blockHandle, 'Value', num2str(newValue));

% 创建一个模型的配置集对象
configObj = getActiveConfigSet('mytest');
% 设置停止时间
set_param(configObj, 'StopTime', '10');

% 运行模型
simOut = sim('mytest', configObj);

% 从 simOut 对象中获取输出参数
tout = simOut.get('tout');
yout = simOut.get('yout');

% 提取 yout 中的数据
youtData = yout.getElement(1).Values.Data;

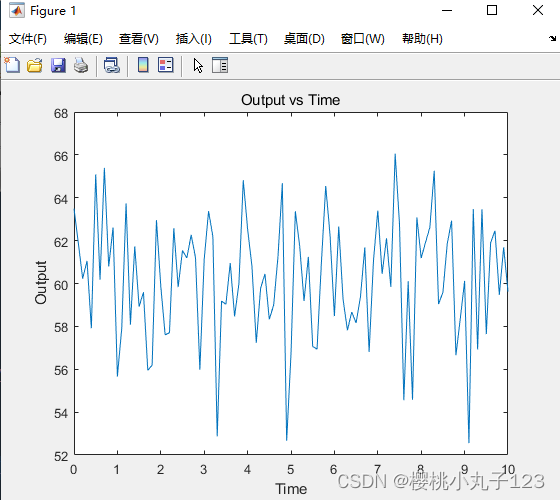

% 绘制图形
plot(tout, youtData);
xlabel('Time');
ylabel('Output');
title('Output vs Time');
