本文介绍了摩尔型和米利型状态机的概念，通过具体的序列检测例子展示了两者在输出与输入关系上的差异。摩尔型状态机的输出仅取决于当前状态，而米利型状态机的输出则与当前状态和输入信号都有关联。在最后的状态中，摩尔型无论输入如何，输出均为1，而米利型则根据输入产生不同输出。
摩尔型（Moore）：输出只与状态有关与输入无关
米利型（Mealy）：输出不仅与状态有关还和输入有关
例如：我们进行检测序列：1101
输入/输出

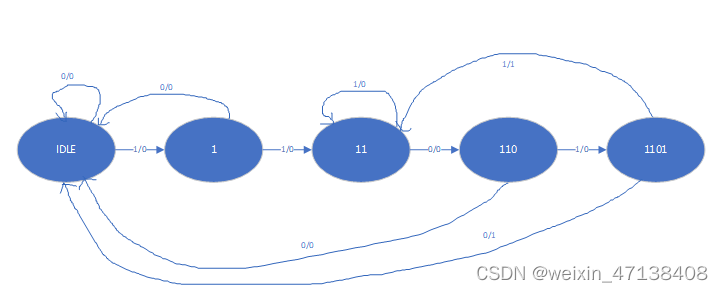

图 1摩尔型状态机

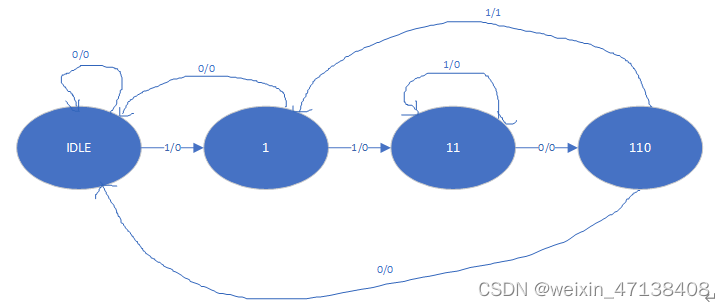

图 2米利型状态机
总结：
我们通过对比可以看出，摩尔型状态机要比米利型状态机多一个状态，同时我们直接看最后一个状态，摩尔型状态机到最后一个状态后无论是输入0还是输入1，输出都为1，即摩尔型状态机只与状态有关与输入无关，米利型状态机最后一个状态，当输入为1时输出为1，而当输入为0时输出为0，即米利型状态机输出与状态和输入都有关。
