从零认识cpu之RISC-V架构（三）构建一个单周期CPU详细教程

本文章参考书籍：Digital Design and Computer Architecture RISC-V Edition
代码获取： https://github.com/handsomeo7y/single_cycle_riscv

  单周期(single-cycle)是指CPU从取出1条指令到执行完该指令只需1个时钟周期。即在一个周期内完成所有操作。CPU的架构是基于指令集的，为了使微架构易于理解，我将重点放在RISC-V指令集的一个子集上。具体来说包括一下指令集合：

• R-type instructions: add, sub, and, or, slt
• Memory instructions: lw, sw
• Branches: beq
    这些指令在我之前的文章中都介绍过。可以参考：
  从零认识cpu之RISC-V架构（一）RISC-V的汇编语言
  从零认识cpu之RISC-V架构（二）RISC-V汇编语言编程（1）

1. 设计思路

  我们将微处理器结构的设计分为两个部分：1.数据路径。2.控制单元。数据路径描述了数据的流动情况；控制单元则控制数据路径，比如路径中的选择器等。

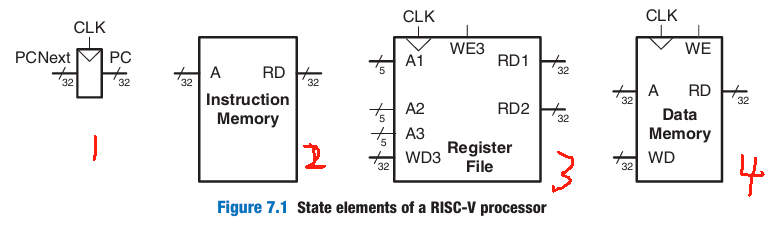

  要设计一个复杂的系统，我们可以先列出系统中的核心模块，再往核心模块之间加入逻辑模块。CPU运行的过程是取指令，译码，执行指令。所以我们需要一个存储器来存储指令；同时数据也要存在存储器中，所以需要将存储器分一块来存储数据；程序计数器指示了指令的地址，也是必不可少的；最后数据操作都是在寄存器之间执行的，寄存器文件也是必须的。因此四个核心模块如下图：

1.PC为当前指令的指针，而PCNext则是下一条指令的地址
2.指令是提前写好的，因此只需要一个读端口即可。A表示需要读取的指令的地址。
3.A1, A2, A3为地址输入端口，位数为5位，对应着32（2${}^5$）个32-bit的寄存器。A1, A2为源操作数的地址，A3为目的操作数地址。RD1和RD2为数据输出端口，WD3为数据写入端口，当WE3拉高时，在时钟上升沿写入数据。
4.WD为数据写入端口，RD为读出端口。A为地址。WE为使能，1时写入，0时读出。

2.单周期处理器

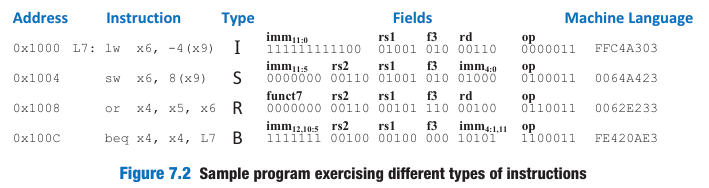

  为了具体描述四个核心模块之间的逻辑关系，使用具体的指令来作为例子，如下图。这里假设寄存器x5中的值为6，x9中的值为0x2004（这里是32位，但是省略了前面的0，后面都是一样，就不重复说明了），存储器中地址为0x2000的值为10。整体的过程是：lw 在存储器地址0x2000（0x2004-4）中读取的值为10，并将10装载到x6中；sw 将 x6中的10写入到 0x200C（0x2004+8）中；or x5中 0110${}_2$（6）和x6中10（1010${}_2$）相或得到14(1110${}_2$);beq 跳转到label L7处，即程序循环运行。

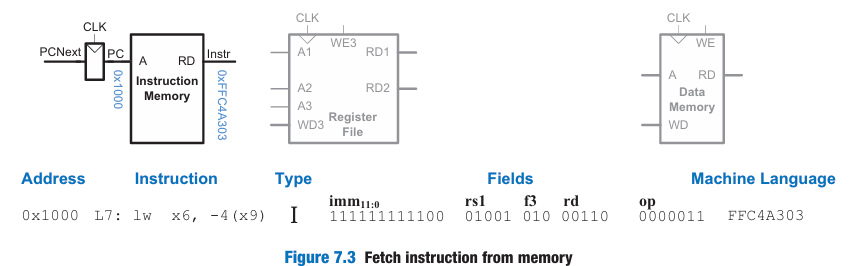

  关于汇编语言到机器语言的译码，之后再出一篇文章来说明。这里就先直接应用了。首先第一步我们要取指令，所以将PC指向的地址赋值给指令存储器。这里取了第一个指令lw，地址为0x1000，指令为：0xFFC4A303，如下图：

  按照前面所说的思路，我们先分析数据路径。

2.1 lw 数据路径

  取完指令，我们按如下步骤来分析lw 的数据路径：

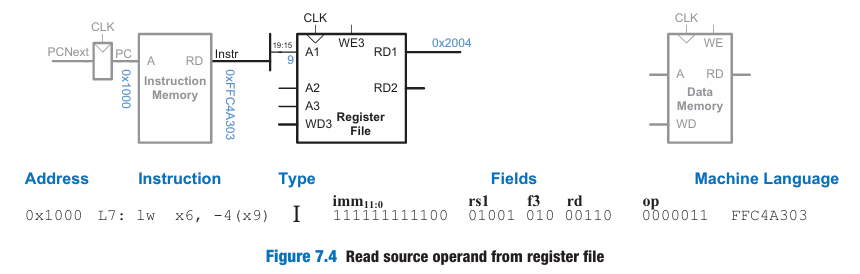

  1.读取源寄存器中的基地址。指令中rs1的部分为源寄存器，所以instr${}_{19:15}$为源寄存器的地址，我们将其输入到寄存器文件中，即连接到A1（这里只有一个源操作数，所以连接到A1，而不是A2。具体和指令的类型有关），然后在RD1端口读取值。如下图:

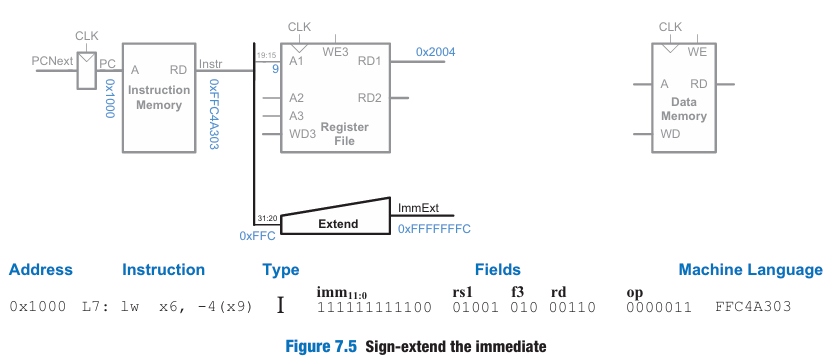

  2.立即数扩展。lw 需要偏移量，但是指令中立即数的位数只有12bit，我们需要将其扩展到32bit，以便后续的计算。因此我们需要设计一个位数扩展模块，需要注意的是，我们是符号扩展。-4=0xFFC 扩展成 0xFFFFFFFC，如下图：

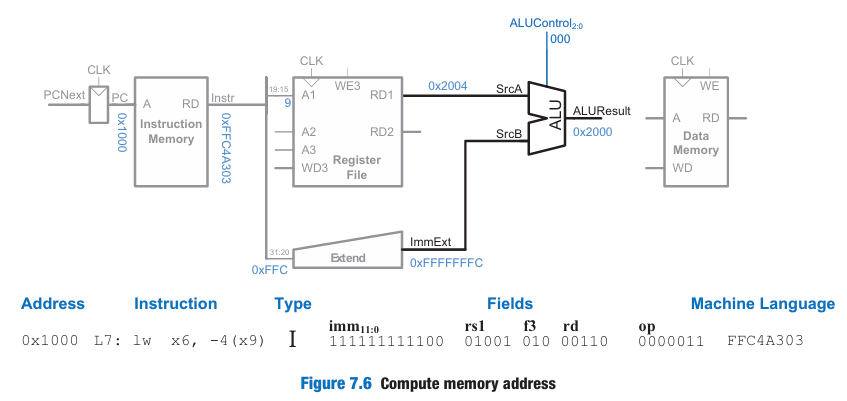

  3.将偏移量加到基地址上。ALU接收两个源操作数，SrcA为基地址，SrcB为扩展后的偏移量。ALU有三位控制信号，来决定不同的操作，当执行加法时为：000。下图展示了这一步骤的情况：

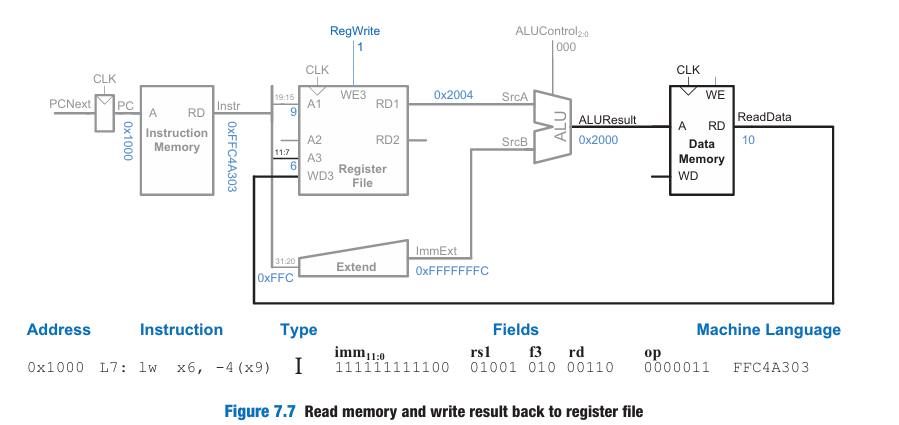

  4.从存储器中读取数据并将其写入到寄存器文件中。在第三步得到地址之后就可以在数据存储器中读取数据了，读出的数据连接到寄存器文件模块的写入端口。指令中rd表示目的寄存器，即指令Instr${}_{11:7}$，需要连接到A3。到这一步，基本上将四个模块都联系起来了，如下图：

  5.PC指向下一个指令。最后一步是将PC指向下一个指令，由于RISC-V是字节地址类型，所以地址递增为4。如下图：

2.2 sw 数据路径

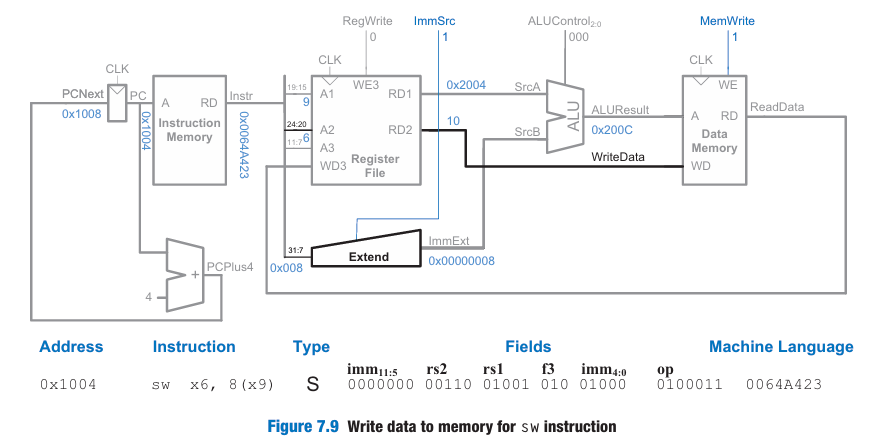

   sw 的数据路径和lw差不多，下图展示了在lw 的基础上新增的与sw 数据路径：

区别主要在三个方面：
1.sw 没有目的寄存器，有两个源寄存器，所以A1，A2都使用了。A3没有使用
2.立即数扩展模块有区别，lw 指令中 Instr${}_{31:20}$为立即数，但是sw中Instr${}_{31:25}$和Instr${}_{11:7}$为立即数，因此扩展模块变成直接接收 Instr${}_{31:7}$，并根据ImmSrc来选择 Instr${}_{31:7}$中哪些作为立即数。
3.数据写入到数据存储器。数据从RD2端口出来，连接到WD端口。并将MemWrite置1，表示写入。

2.3 R-type instruction 数据路径

   R-type instruction 包括 add, sub, or, and, slt。这些指令都是从源寄存器读取值，在ALU中操作，然后将结果写入到目的寄存器中。新增的数据路径如下图：

有两个区别：
1.之前ALU SrcB的来源为立即数，但是在R-type instruction中来源都是寄存器。
2.ALU的结果不作为数据，也不作为地址输入到数据存储器中，而是作为数据存储到寄存器文件中，因此需要加一个结果选择器。
note：关于 ALUControl ， ALUControl is 000 for addition, 001 for subtraction, 010 for
AND, 011 for OR, and 101 for set less than. ALU内部的逻辑暂时先不管，先构建顶层。

2.4 beq 数据路径

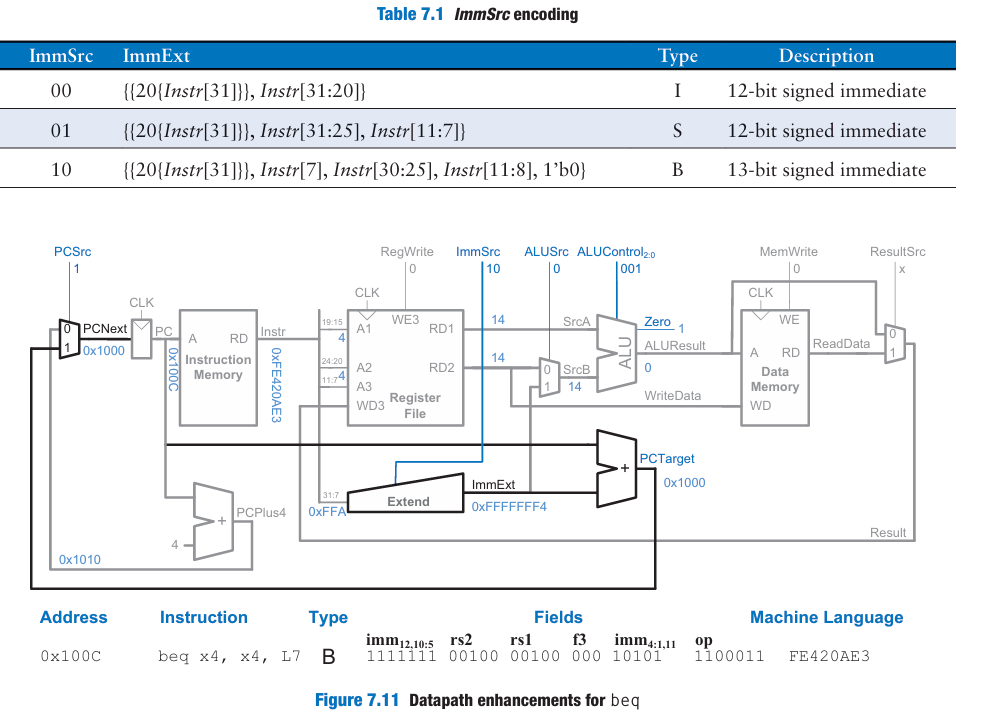

   beq指令相较前面模块的区别在于指令地址的跳转，之前相邻指令之间地址递增为4。而beq 指令则是要跳转到label的位置，于是改动如下图：

   前面提到了立即数在不同指令类型中位置不一样，这里表格中ImmSrc控制了在Extend内部对Instr${}_{31:7}$的操作。通过于立即数相加，实现地址的跳转。这样我们就将数据路径大致构建完成。

2.5 控制单元

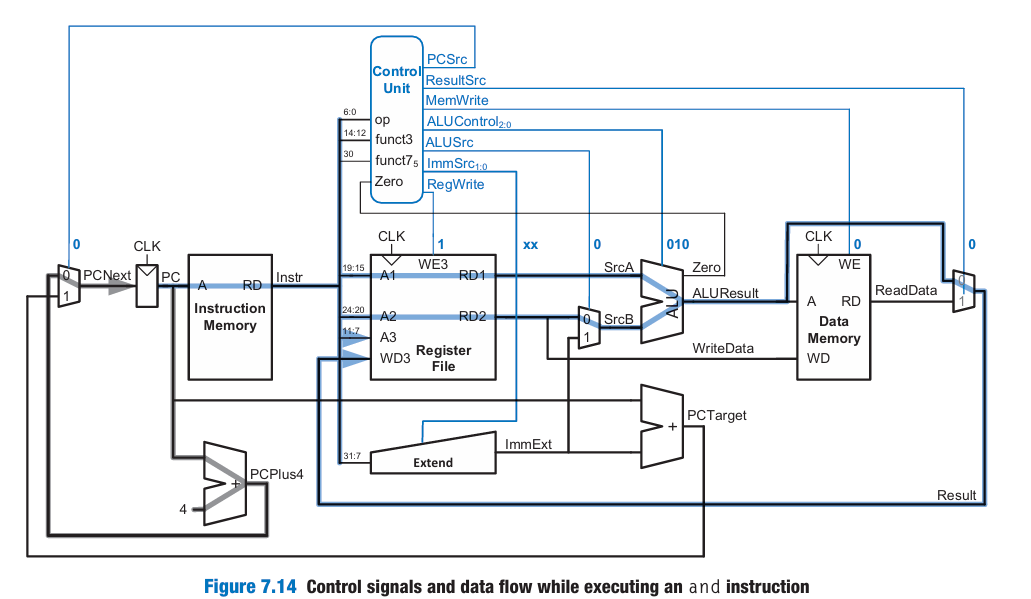

   数据路径中穿插了许多控制信号，我们将其整合起来，就形成了一个完整的基于四条指令集的处理器。中间省略了一些细节，不过没关系，可以先看整体的思路。在单周期处理器控制单元中控制信号的产生主要基于op，funct3和funct7。在RV32I 指令集中只使用了funct7的第五位。所以我们只需要考虑op($Inst{r}_{6:0}$), funct3($Inst{r}_{14:12}$)和funct7${}_5$($Inst{r}_{30}$)。完整的单周期处理器如下：

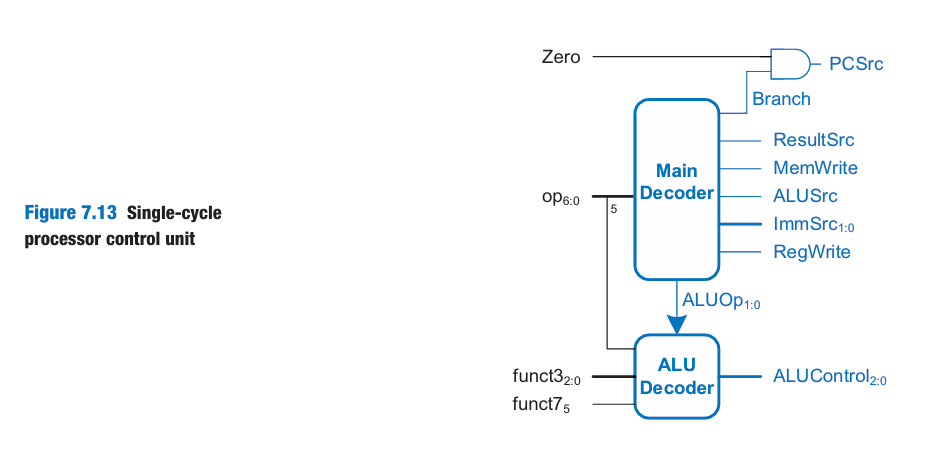

  控制单元我们可以看成一个译码器，输入op，funct3和funct7${}_5$，然后输出一些控制信号。我们又把这个译码器分为main decoder 和alu decoder，如下图：

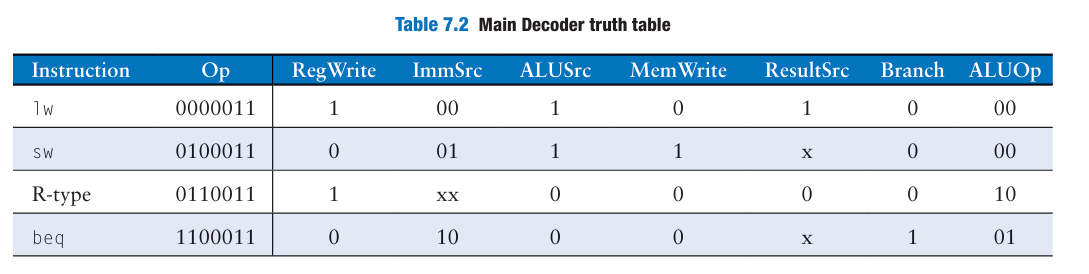

  如果我们知道译码器的真值表，那么写代码会很容易，根据每条指令的路径，我们可以得到主译码的真值表：

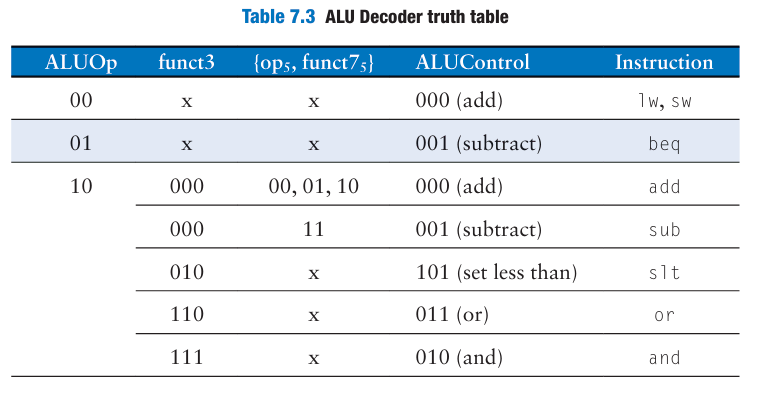

   branch 和ALUOp作为中间信号又传递到其他的模块。其中x表示不关心，即这条指令没有用到此控制信号。单bit的控制信号很好理解，在图中一般为写使能信号和二选一选择器的控制信号。而ImmSrc控制着立即数扩展单元，ALUOp则输入到ALU decoder中。我们再来看一下ALU decoder的真值表：

  至于真值表详细是如何得到的，还得再了解一下汇编语言到机器语言的转换。而且真值表也不唯一，例如在四选一选择器中，00表示的选项和01表示的选项都是可以按自己的想法来设计。所以我暂时也没想去细致的了解，先按书中的来。
  以and指令为例，我们分析一下它的路径以及控制信号的值：

  add指令最后需要将值写入到目的寄存器中，所以RegWrite为1；add指令没有用到立即数，ImmSrc为xx；add指令的两个源操作数为寄存器操作数，SrcB选择RD2端口输出的数。add指令执行加法，ALUControl为010；and指令不需要写入存储器，MemWrite为0；结果选择从ALU中计算出的结果，ResultSrc为0；最后指令不跳转，选择地址加4，PCSrc为0。

2.6更多的指令

  前面的构建的处理器只是基于一小部分的指令集，我们继续添加两条指令：addi(add immediate)和jal(jump and link)。想构造一个完整的指令集也是可以的，不过工作量比较大，这些基本的指令足够了解原理了。

2.6.1 addi 指令

  对于addi指令，我们并不需要添加额外的逻辑模块，只需要修改控制单元的真值表即可，它和R-type比较类似，区别就在于addi的一个源操作数为立即数，真值表如下：

2.6.2 jal 指令

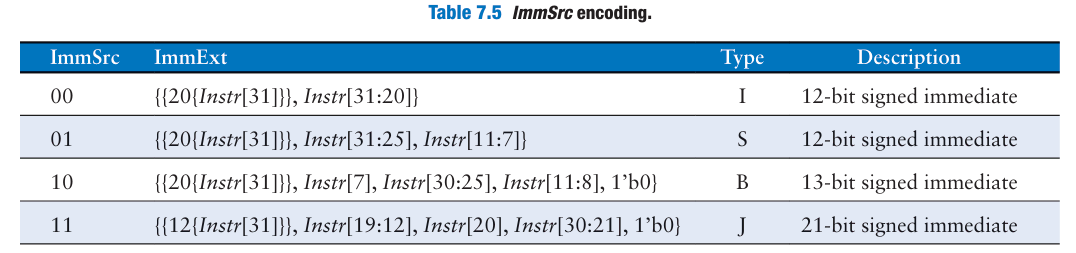

   jal指令表示跳转到指定位置，并且保存返回的位置(PC+4)，例如jal sample ，即跳转到target为sample的地方，并且保存jal smaple 下一条指令的位置在ra寄存器。添加jal指令我们需要改动两个地方：1.跳转到指定位置需要将PC与立即数相加，而jal指令中立即数的位置和其他指令不同，因此需要修改立即数扩展模块。2.需要将返回地址写入到ra寄存器中，因此result的选择要多一个。先来第一点，我们对ImmSrc的译码新增一种情况即可：
  第二点，在结果处也新增一个选项，这个选项是PCPlus4（jal指令的下一条指令的地址），如下图：

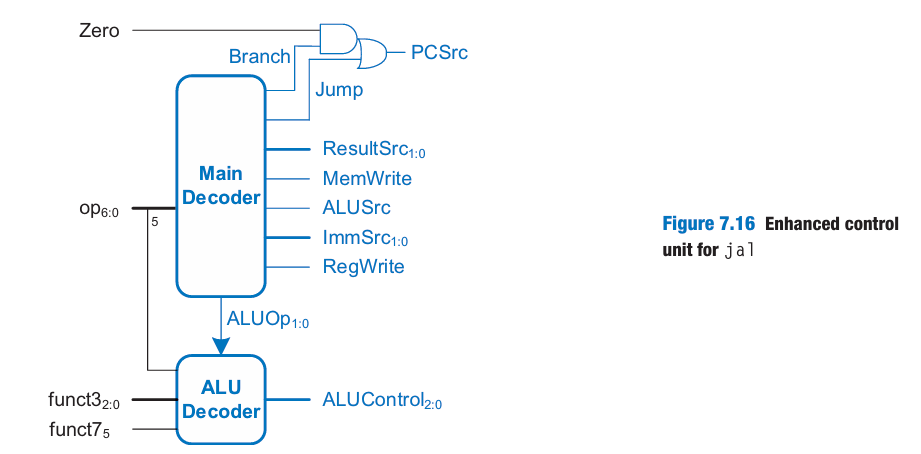

  最后修改控制单元的真值表，jal和主要和main decoder有关，因此main decoder修改成：

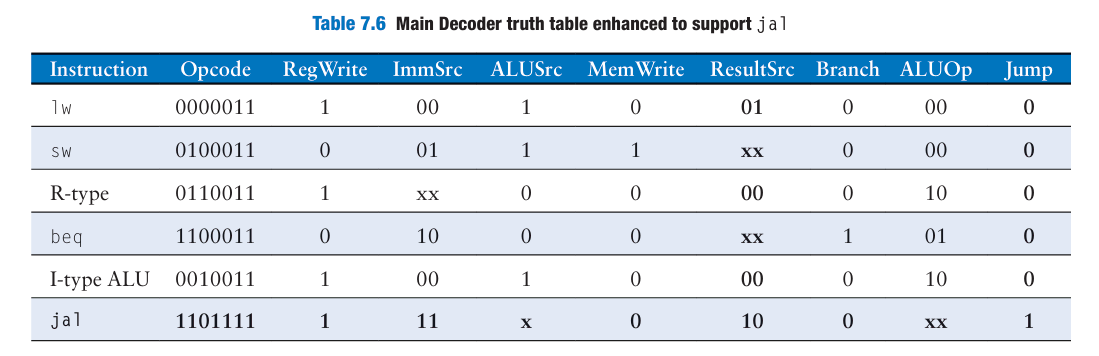

  加了一个jump信号来决定PCSrc的值。只有J类指令，jump=1，beq这种分支指令jump=0，branch=1。下图为main decoder添加两条指令后的真值表：

  RegWrite=1，ResultSrc = 10，因为需要将PC+4写到寄存器文件中；ImmSrc
= 11，来选择21bit的跳转偏移量；ALUSrc 和 ALUOp不重要；MemWrite = 0，因为不需要写入存储器。Branch=0，因为指令不是分支。最后jump=1，因为要跳转。分支和跳转是有区别的。

3 仿真结果

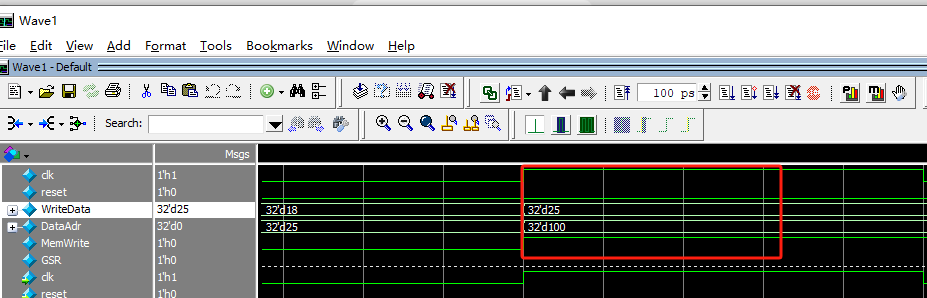

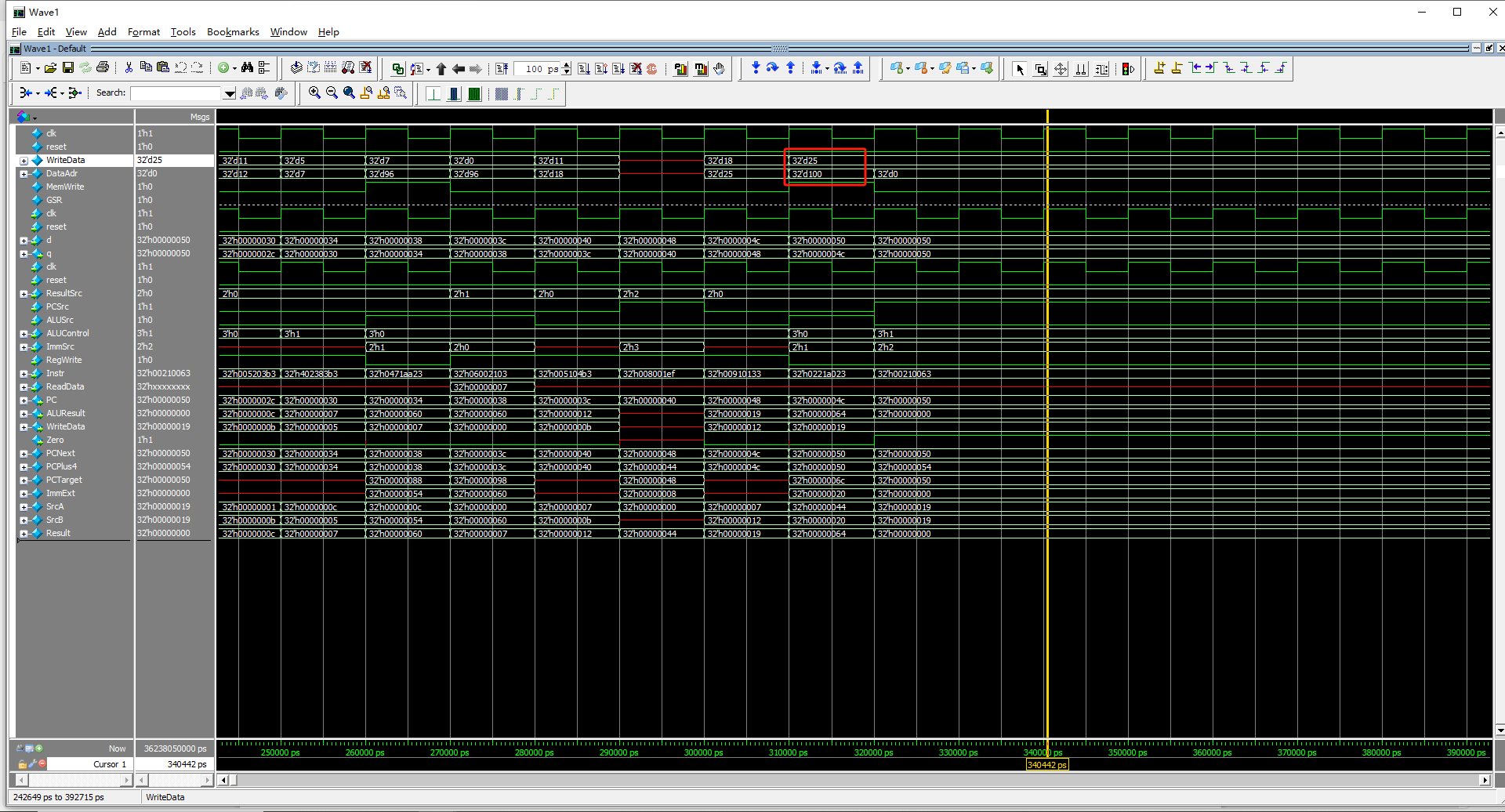

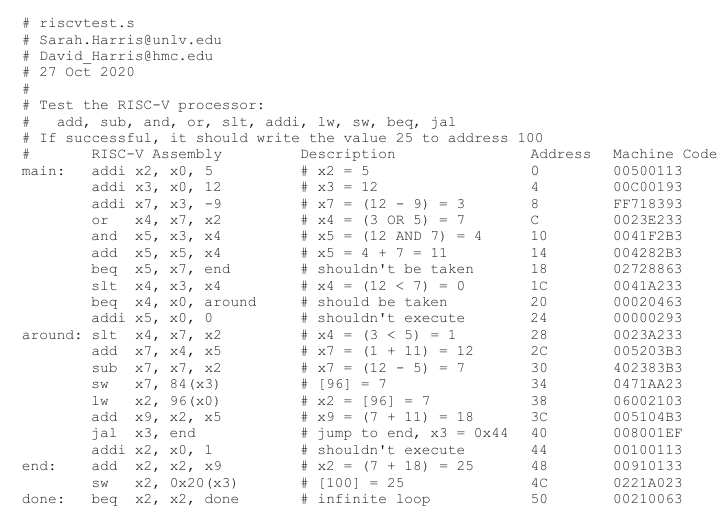

  通过以上思路构建了基于RISC-V部分指令集的架构，文章最上方的代码提供了这个single-cycle processor的仿真。仿真的文本说明为下图1，仿真结果如下图2和图3：

note：仿真成功的标志是存储器地址为100的位置值为25。仿真的结果只出现在仿真开始的一小段时间，注意把观察轴拉到起始位置。
