一、前言

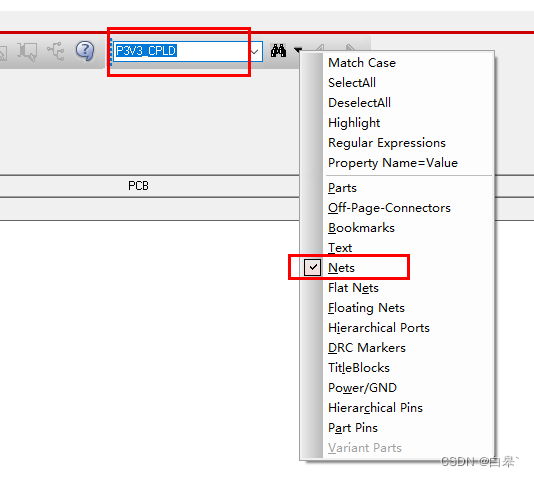

OrCAD在原理图中快速找到相同的网络有几种方法,像下图直接在搜索框中搜索该网络是比较直接的办法,但得输入网络名字,而且这种方法个人感觉比较适用于专门针对这个网络,但不记得这个网络出现在哪里要去查找的时候使用。
但像你在分析检查每页原理图的时候的话,你不是专门针对某个网络,你是看着看着看到某一页哪个地方的哪个网络要检查就找哪个,或者快速找到这个网络连接到哪里的情况,这时候再在搜索框中搜索还要来回点来点去就比较繁琐。
所以本文介绍第二种方法。
二、方法
1、同原理图页内快速寻找相同网络

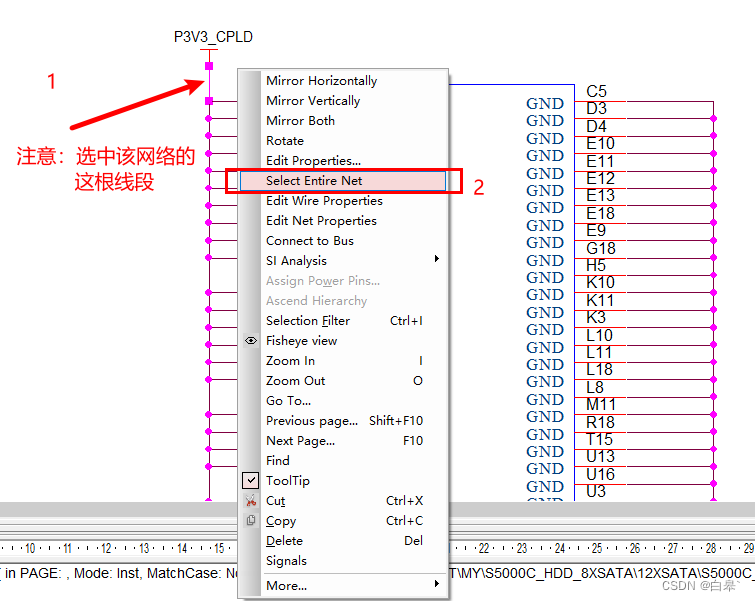

选中需要查找的网络的线段,然后右键(注意,是选中线段,不是选中其他地方,不然右键弹出的框不太一样),在选项框里选择“Select Entire Net”,如下图

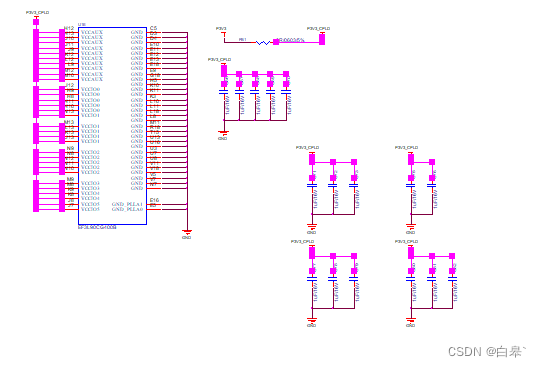

然后相同网络的线段会高亮显示
2、跨原理图页快速寻找相同网络

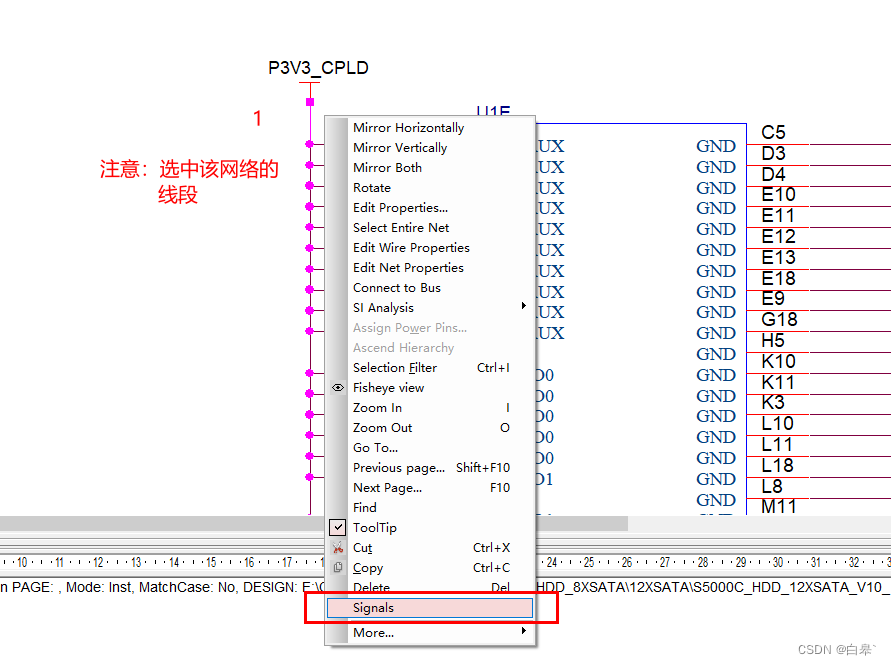

选中需要查找的网络线段,右键弹出的选项框中选择“Signals”
接着左边会弹出窗口,窗口内会显示该网络在每一页的分布,也可以看到在另外的哪些原理图页中有该网络

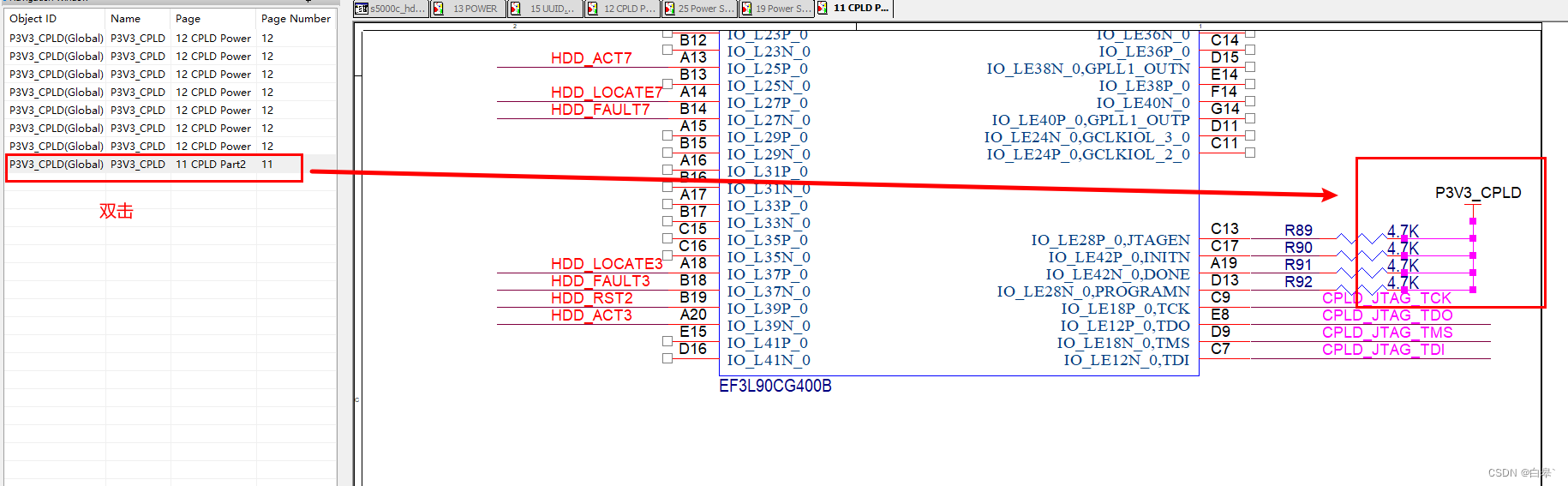

双击其他页时会跳转并高亮显示该网络
