SPI通信原理与异步方案介绍(RH850)

一、SPI工作原理

SPI (Serial Peripheralinterface),顾名思义就是串行外围设备接口。SPI是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,主要应用在EEPROM,FLASH,实时时钟,AD转换器


关于SPI协议,那么我们理解一句话即可。SPI的写操作和读操作是同步完成的。如果只进行写操作,主机只需忽略接收到的字节;反之,若主机要读取从机的一个字节,就必须发送一个空字节来引发从机的传输。

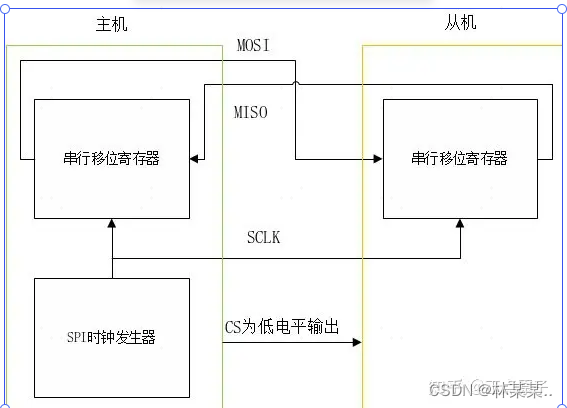

主机与从机连接关系图


RH850/P1x-C SPI组成

RAM数据通过内部数据总线P_Bus向CSIH模块传输数据

  • CSIHnTX0W寄存器写数据接口

  • CSIHnRX0W寄存器读数据接口

  • CSIHnCFGx配置CSIH接口(波特率,奇偶校验,数据方向,数据长度,时间参数等)

  • CTL0/1/2 MCTL0/1/2控制寄存器

配置好CSIH后,RAM向TX0W中写入数据,CSIH自动将数据
