本文介绍了电力系统中正负序的概念，重点讲解了如何在不同坐标系（abc、α/β、d-q）下通过矢量旋转计算正负序分量，以及在d-q坐标系中的特殊情况。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

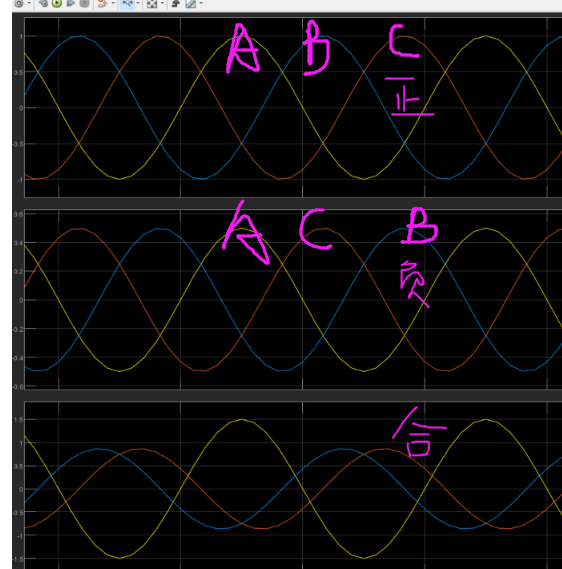

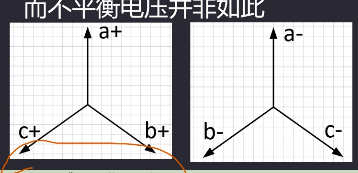

  • 1、什么是正负序？
    ABC 正序

    ACB 负序
    在这里插入图片描述
    在这里插入图片描述

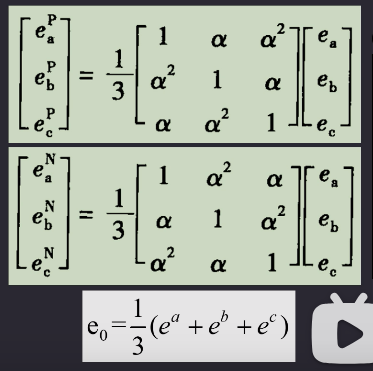

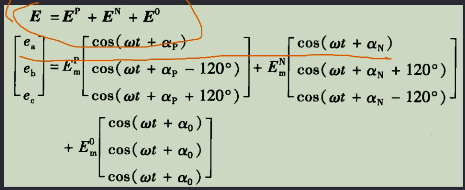

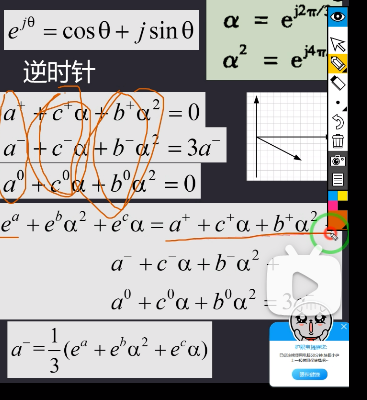

  • 2、在abc坐标系下
    在这里插入图片描述
    接着利用矢量的旋转消去其它分量。。。
    在这里插入图片描述
    同理，得到其它的所有正负序的分量abc
    在这里插入图片描述

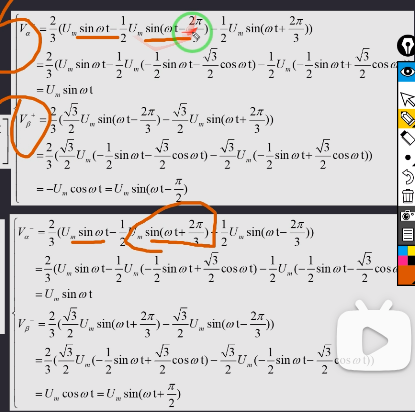

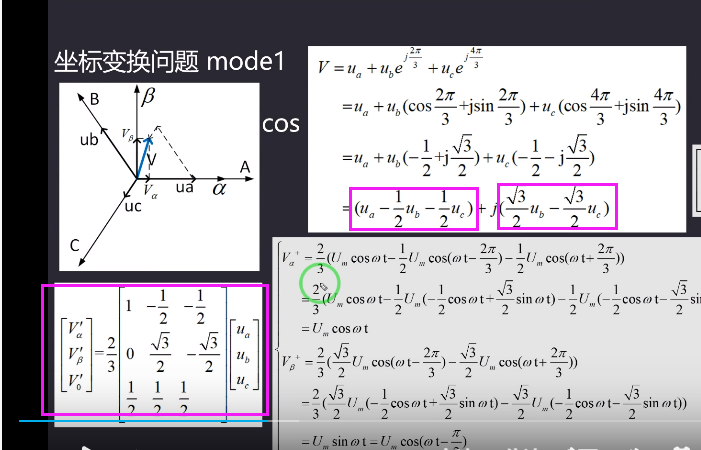

  • 3、在α/β坐标系下，
    在这里插入图片描述
    依次算出正负序的α/β来表示的abc
    在这里插入图片描述

    有一点需要特别注意，可以看到3S和2S下的正负序是直接相加即可
    在这里插入图片描述

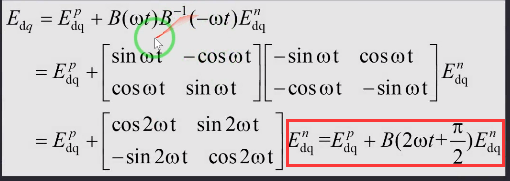

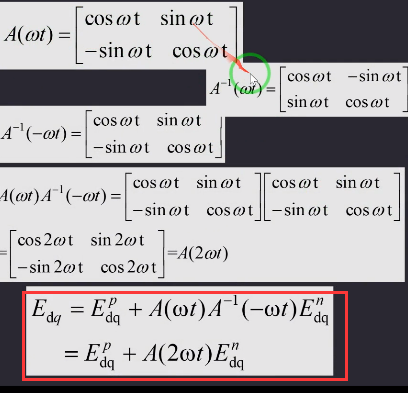

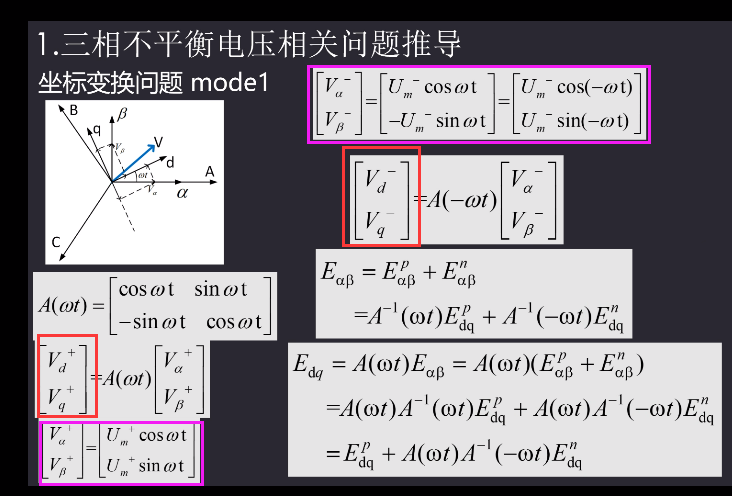

  • 4、 在d-q坐标系下，
    在2S->2R的变换中涉及到dq坐标的旋转角速度w，所以这样就不能直接正负序相加了

    情况1，
    在这里插入图片描述
    在这里插入图片描述

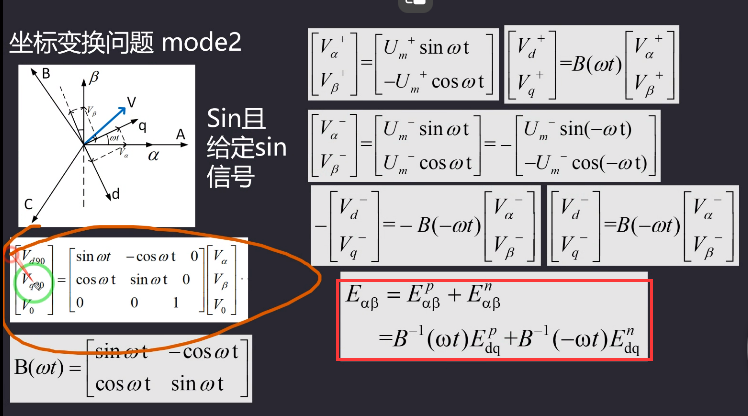

    情况2，同理
    在这里插入图片描述
    在这里插入图片描述
