电路理论实验3：叠加定理实验

• 实验目的

•   通过实验加深对叠加定理的理解。
•   进一步熟悉稳压稳流电源及数字电流表的使用。

• 实验原理

1.线性电路中当有多个独立电源共同作用时，通过电路元件的电流或其两端的电压可以看成是由各个独立电源分别单独作用时在该元件上所产生的电流或电压的代数和。叠加定理只适用于线性电路中电压和电流的计算，不适用于功率的计算。

2.对含有受控电源的线性电路，叠加定理也是适用的。

• 实验内容

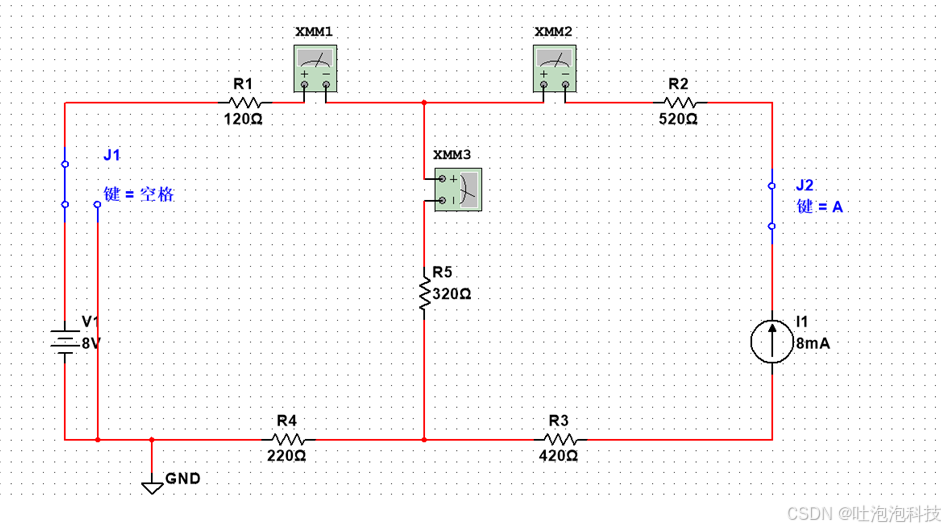

电路图如下：

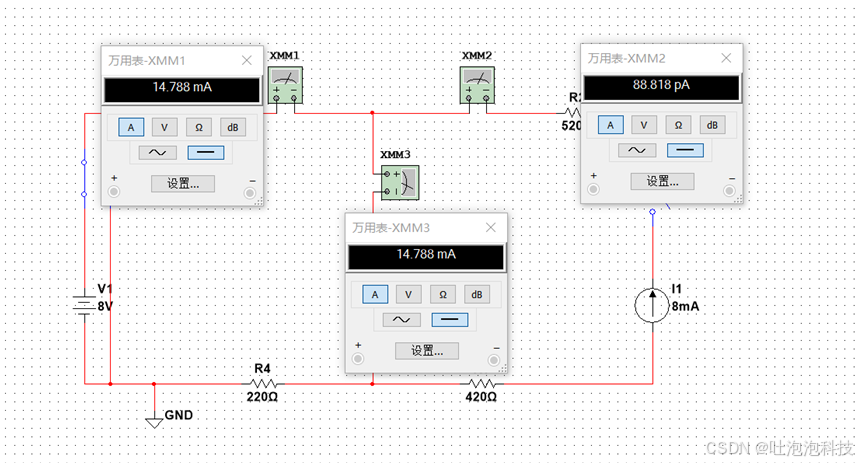

US单独作用：

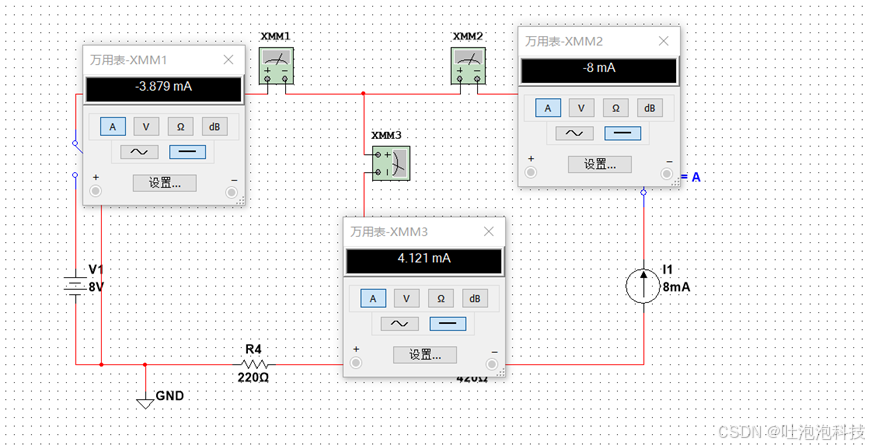

IS 单独作用：

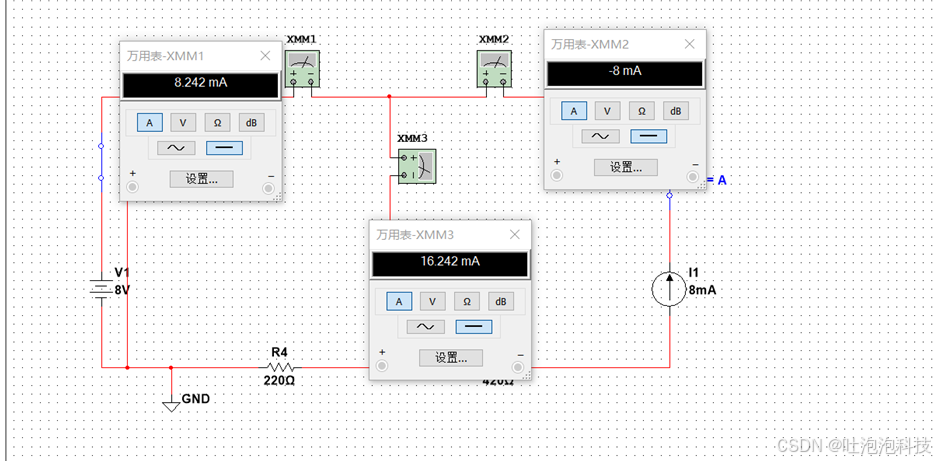

US、IS共同作用：

表格如下：

验证叠加定理

	I1 (mA)			I2 (mA)			I3 (mA)
	测量	计算	误差	测量	计算	误差	测量	计算	误差
US 单独作用	14.788	XXX	0	8.9*10-8	0	8.9*10-8	XXX	14.788	0
IS 单独作用	-3.879	-3.879	0	-8	-8	0	4.121	4.121	0
代 数 和	10.909	10.909	0	XXX	-8	XXX	18.909	18.909	0
US、IS共同作用	8.242	10.909	2.667	-8	-8	0	16.242	18.909	2.667

四、实验设备

Multisim软件

五、思考

叠加定理的使用条件是什么？

答：叠加定理只适用于线性电路中电压和电流的计算，不适用于功率的计算。
