数字电路与逻辑设计实验:叠加定理

一、实验目的

1、 熟悉仿真软件Multisim 2011的基本用法；
2、 通过实验加深理解和验证电路叠加定理；；
3、 学会直流电压和直流电流的测量方法；
4、 学会分析计算误差的方法。

二、实验内容及步骤

1、 放置电路元件及测量仪器

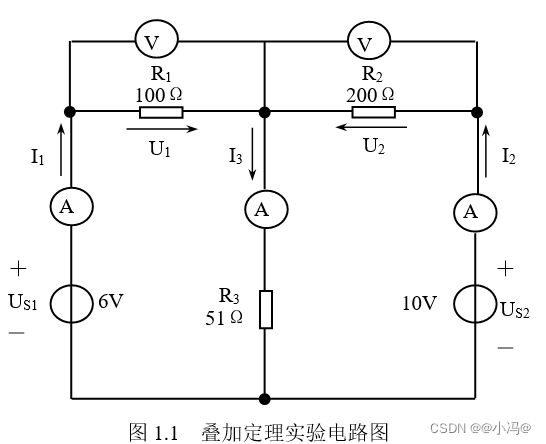

2、根据图1.1中给定参数计算理论值，填入表1.1中。
3、打开仪器仿真开关进行仿真。
4、测量下列3种情况下的各电流和电压值（注意数字万用表的表笔极性于实验电路中电流、电压参考方向的对应）。将测量数据记录于表1.1中。

（1）U1、U2共同作用

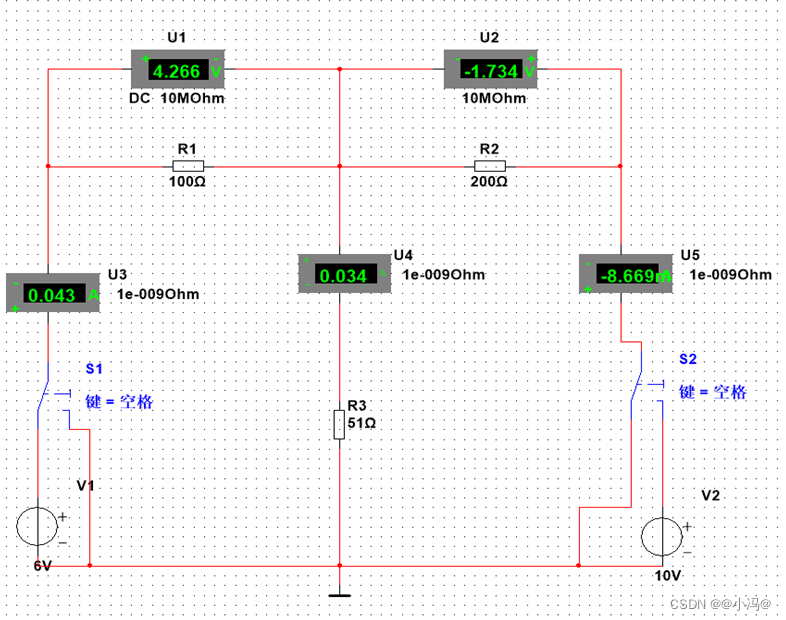

1. U1工作

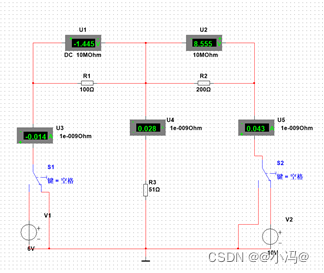

2. U2工作


	I1(mA)		I2(mA)		I3(mA)		U1(V)		U2(V)
	计算	实测	计算	实测	计算	实测	计算	实测	计算	实测
Us1Us2共同作用	28.2	28	34.1	34	62.3	62	2.82	2.822	6.82	6.822
Us1=6V Us2不作用	42.7	43	-8.669	-8.669	33.99	34	4.27	4.266	-1.7338	-1.734
Us2=10V Us1不作用	-14.4	-14	42.7	43	28.3	28	-1.44	-1.445	8.540	8.555
误差Er	1.58%		0.59%		0.49%		0.194%		0.042%

三、实验结果与分析

1. 对于同时闭合俩个电源和单独闭合一个电压源可以看出俩个的共同作用 只是有一定的误差，但是可以验证叠加定理。

2. U1单独作用i1电流43mA u2单独作用电流14mA 当他们共同作用是28mA 误差的产生是在范围之内，在电压表电流表本身就有自己的误差，理想情况下才是无穷大电阻

思考题
用电流实测值及电阻标称值计算R1、R2、R3上消耗的功率，以实例说明功率能否叠加？
叠加原理不能用于计算功率，功率是电压电流的乘积而非电压电流的一次函数。 以本实验中I1为例，只使用US1时 计算功率得Pa=183.438w，只使用US2时 计算得动率为Pb=20.23w，Pa+Pb=203.668w，而实测值P=79.016，所以不能验证。
用实验方法验证叠加定理时，如果电源内阻不允许忽略，实验将如何进行？
用实验方法验证叠加定理时，如果电源内阻不允许忽略，将这个内阻看成定值电阻，在叠加的过程中，看成两个电阻叠加。

四、讨论，心得

1. 在做实验的时候要注意元件的正负极连接，要细心观察是否连接跟图纸是否一致，还有元件的参数。
2. 线性电路中，叠加原理成立，非线性电路中，叠加原理不成立。
