电路理论实验报告6:三相电路电压与电流的测量

一、实验目的

1.研究三相负载作星形联接时,在对称和不对称情况下线电压与相电压的关系。

2.观察不对称负载星形连接时中点位移现象,了解中线在三相交流电路的作用。

二、实验原理

      电力系统的供电方式多位三相制,三相电源电压由三相交流发电机产生,若三相电源电压的幅值相同,频率相同、相位一次相差120。,则该三相电压成为对称的三相电源电压。

    在低压供电系统中三相电源通常连接成星形,采用三相三线制或三相四线制供电方式,本实验中实验控制屏上的U、V、W表示三相电源的引出线,引出的线也称为相线;N表示三相电源的中点,由此引出的线称为中线。电源的相线和中线之间的电压称为电源的相电压,两根相线之间的电压称为电源的线电压。对称的三相电源电压中线电压是相电压的\sqrt{3}倍。

U线​=\sqrt{3}×U相​

三、实验内容

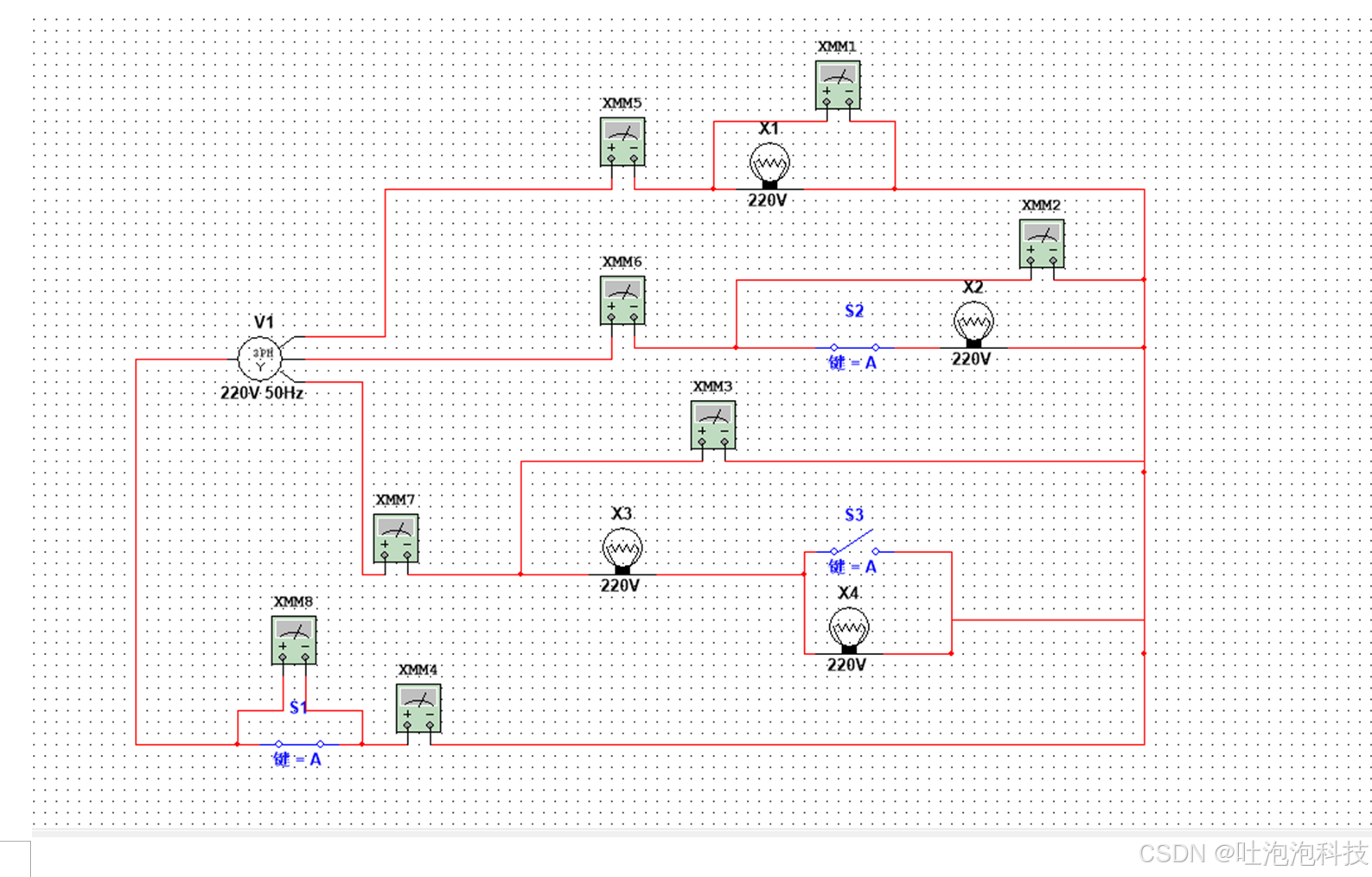

电路图如下:

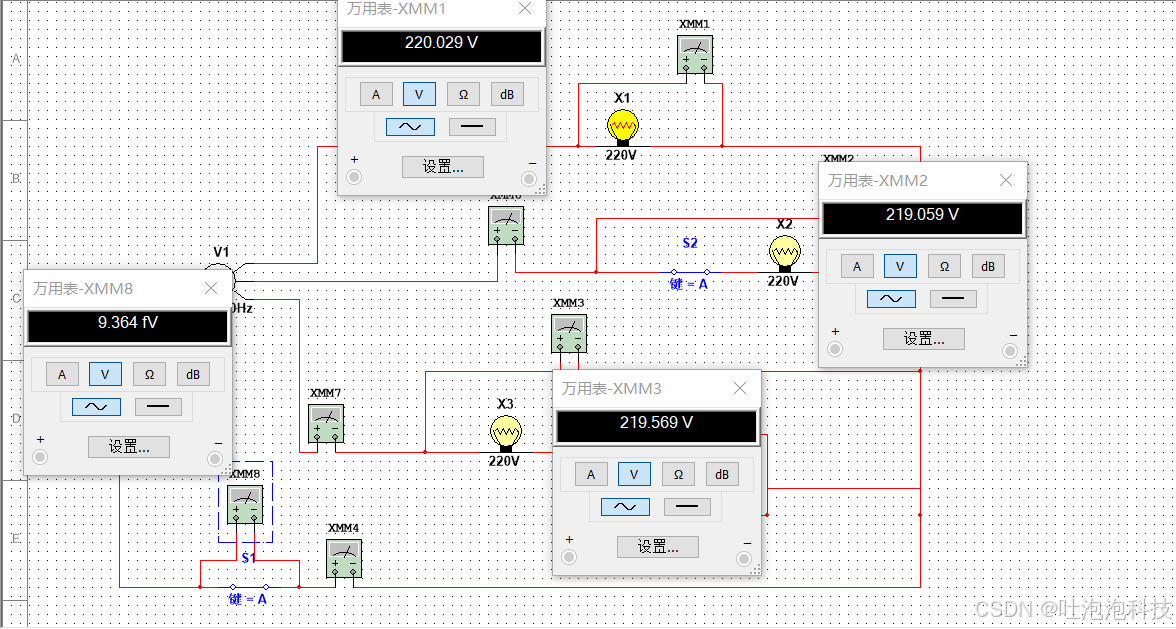

实验数据:

对称

不对称

表格数据

测量数据

UAN’ (V)

UBN’ (V)

UCN’ (V)

UNN’ (V)

IA (A)

IB (A)

IB (A)

IA NN’(A)

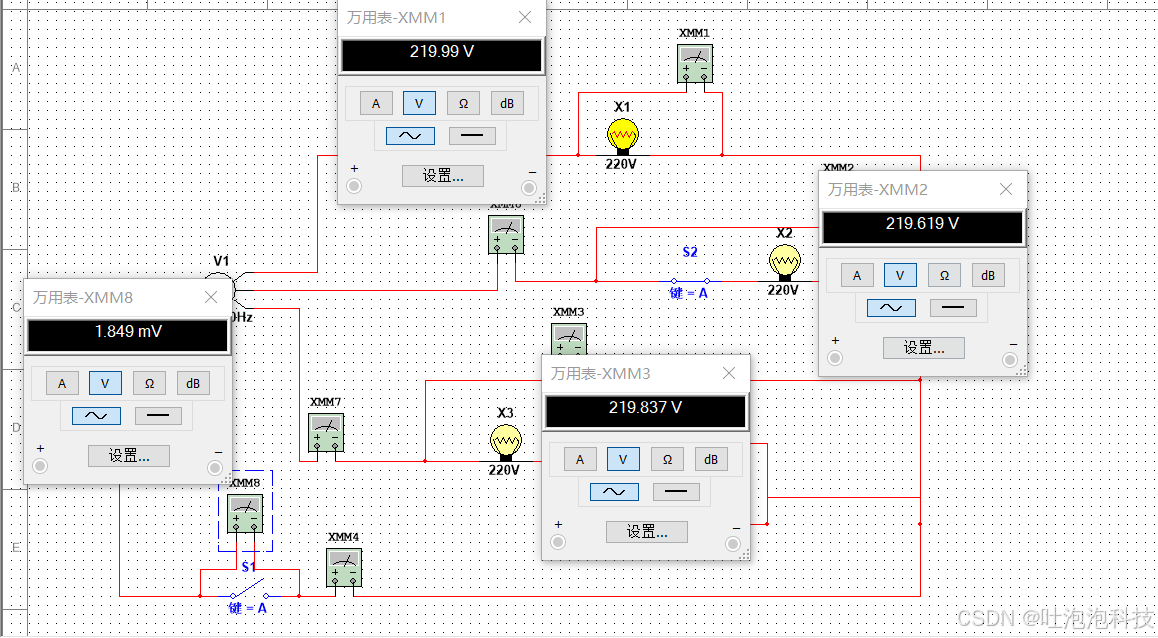

负载对称

219.990

219.619

XXX

0

0.046

0.046

0.046

0

220.029

219.059

XXX

0

XXX

0.046

0.046

0

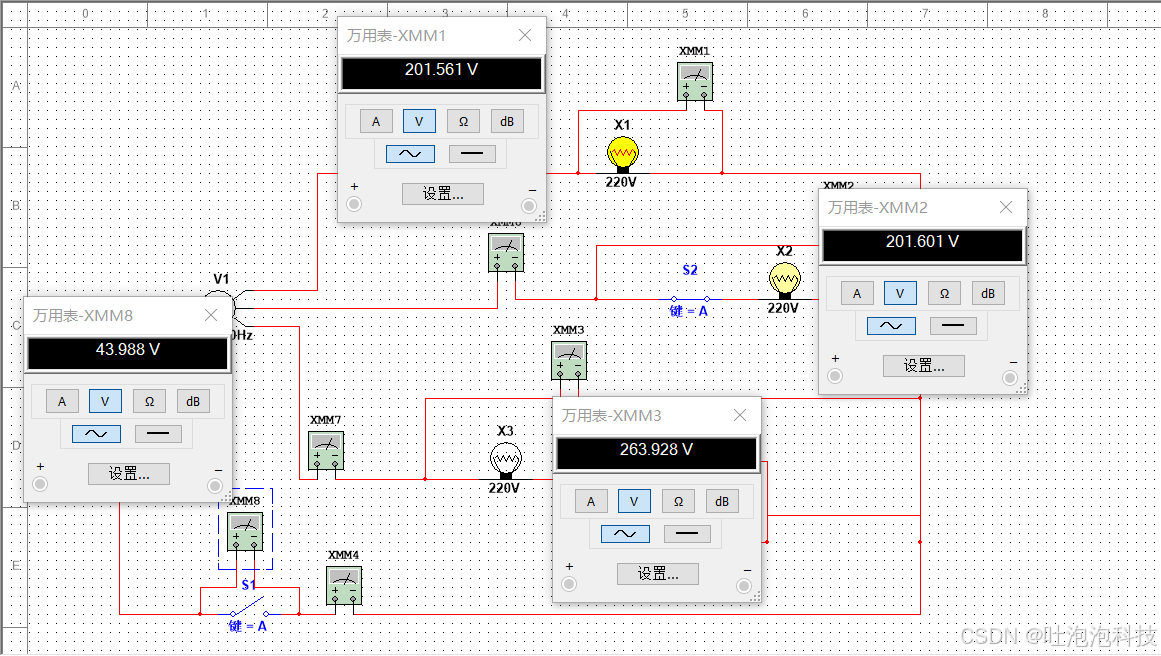

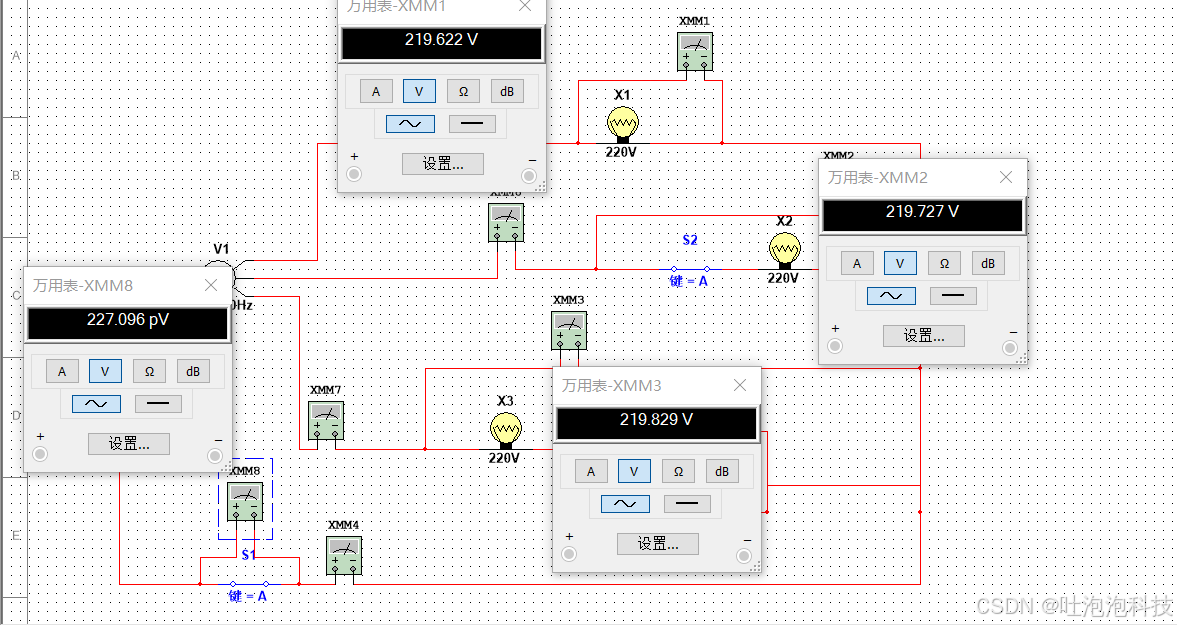

负载不对称

201.561

XXX

263.928

43.988

0.042

0.042

0.032

0

219.622

219.727

219.829

0

0.045

XXX

0.022

0.022

五、实验思考

1.用实验数据和观察到的现象,总结三相四线制供电系统中中线的作用。

答:当负载不对称时,保证各项电压仍然对称,能正常工作。

2.根据实验数据,在负载为星形连接时,UL=UP在什么条件下成立?

答:有中线时,UL=UP一直成立,没有中线时负载必须对称才成立。
