电路理论实验报告7: RC一阶电路的响应测试



一、实验目的

1．研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点；

2．学习一阶电路时间常数的测量方法，了解电路参数对时间常数的影响；

3．掌握微分电路和积分电路的基本概念。

二、实验原理

1．ＲＣ一阶电路的零状态响应

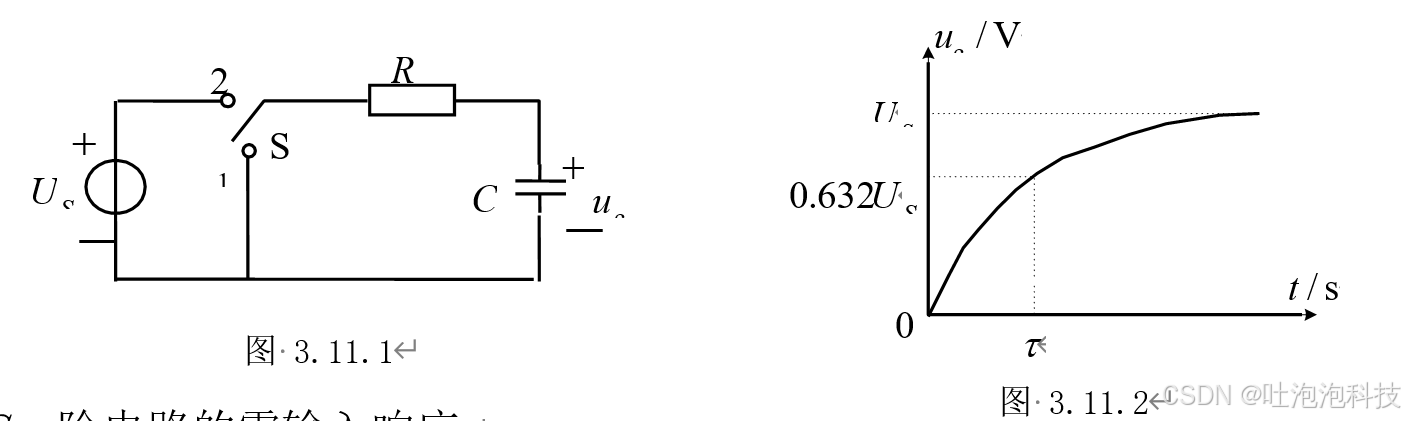

ＲＣ一阶电路如图3-40所示，开关S在‘1’的位置，ｕC＝0，处于零状态，当开关S合向‘2’的位置时，电源通过R向电容C充电，ｕC（ｔ）称为零状态响应，

变化曲线如图3-41所示，当ｕC上升到0.632uS所需要的时间称为时间常数,=RC

2．ＲＣ一阶电路的零输入响应

在图3-40中，开关S在‘2’的位置电路稳定后，再合向‘1’的位置时，电容C通过R放电，ｕC（ｔ）称为零输入响应，

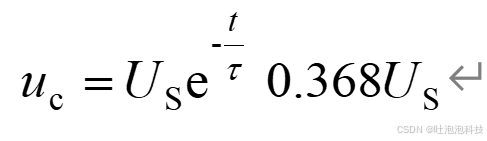

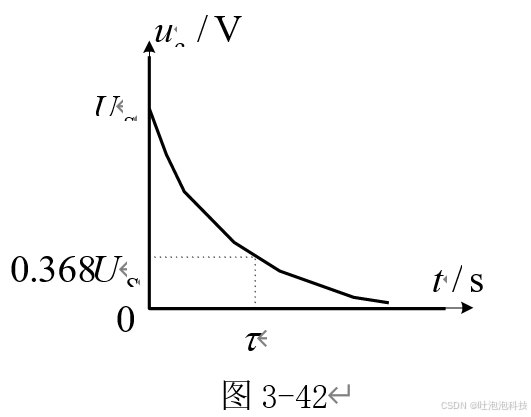

变化曲线如图3-42所示，当ｕC下降到所需要的时间称为时间常数,=RC

3．测量ＲＣ一阶电路时间常数

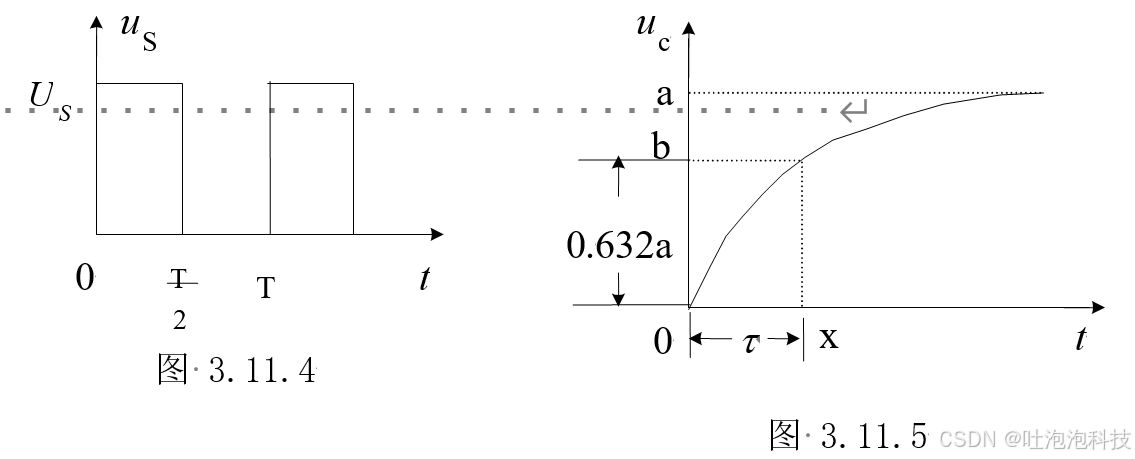

     图3-40电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图3-43所示的周期性方波ｕS作为电路的激励信号，方波信号的周期为T，只要满足，便可在示波器的荧光屏上形成稳定的响应波形。

电阻R、电容C串联与方波发生器的输出端连接，用双踪示波器观察电容电压ｕC，便可观察到稳定的指数曲线，如图3-44所示，在荧光屏上测得电容电压最大值，取，与指数曲线交点对应时间ｔ轴的ｘ点，则根据时间ｔ轴比例尺（扫描时间），该电路的时间常数

4．微分电路和积分电路

在方波信号ｕＳ作用在电阻R、电容C串联电路中，当满足电路时间常数远远小于方波周期T的条件时，电阻两端（输出）的电压ｕＲ与方波输入信号ｕＳ呈微分关系，，该电路称为微分电路。当满足电路时间常数远远大于方波周期T的条件时，电容C两端（输出）的电压ｕC与方波输入信号ｕＳ呈积分关系，，该电路称为积分电路。

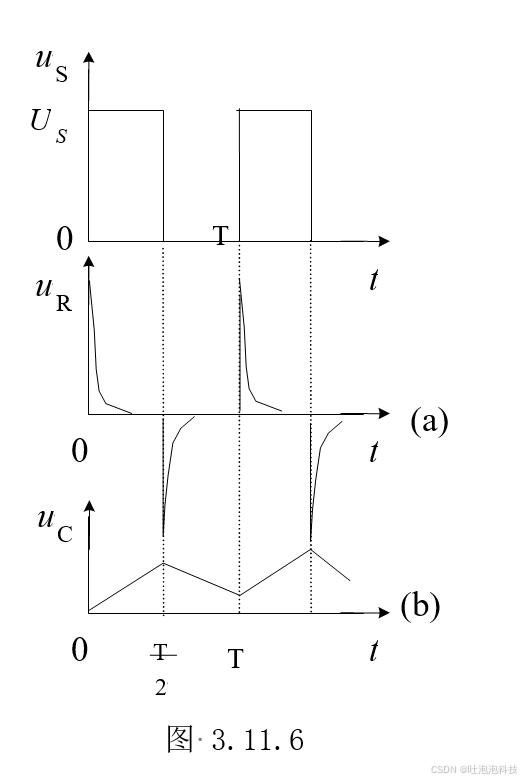

微分电路和积分电路的输出、输入关系如图3-45（ａ）、（ｂ）所示。

三、实验内容

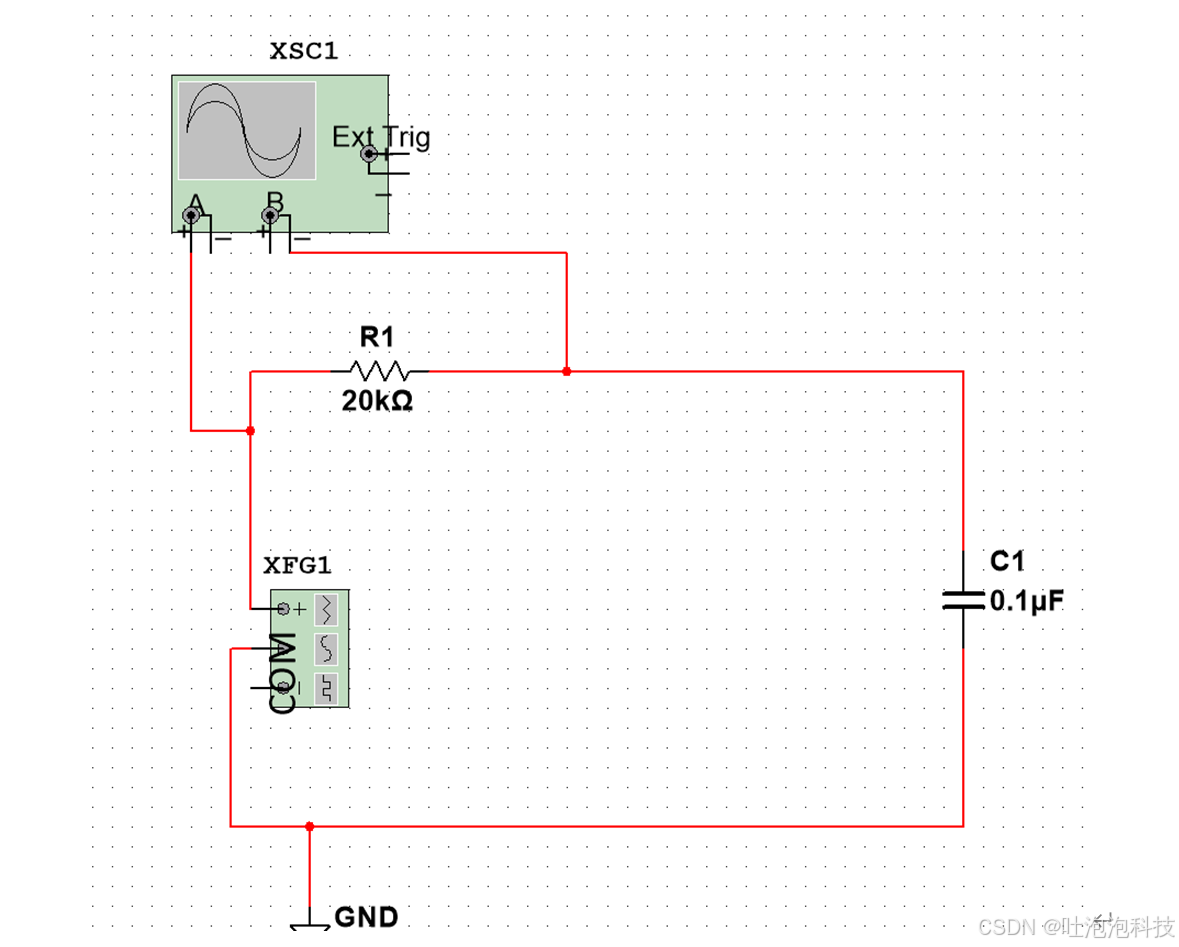

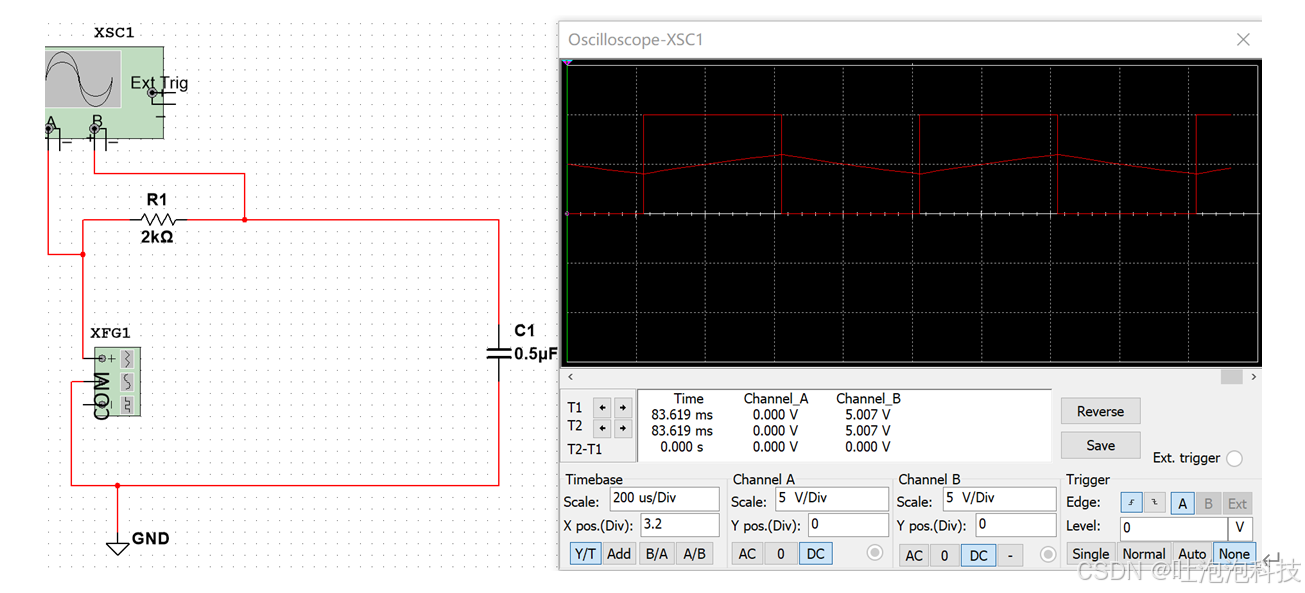

按照实验电路图连线，实验电路如图3-46所示，uS（t）为方波信号源，用函数信号发生器调出输出频率为f=1.25kHz，即（脉宽T1=400μs，周期为T=800μs），高电平为3V，低电平为0V的方波信号（在仿真软件中将offset设置为与幅值一样大），根据不同的RC的数值，用示波器观察、读测、记录波形和τ值，并描绘出uC（t）的波形。改变R或C的数值，观察uC（t）的波形如何变化，并记录；

图3-46

       1．微分电路和积分电路

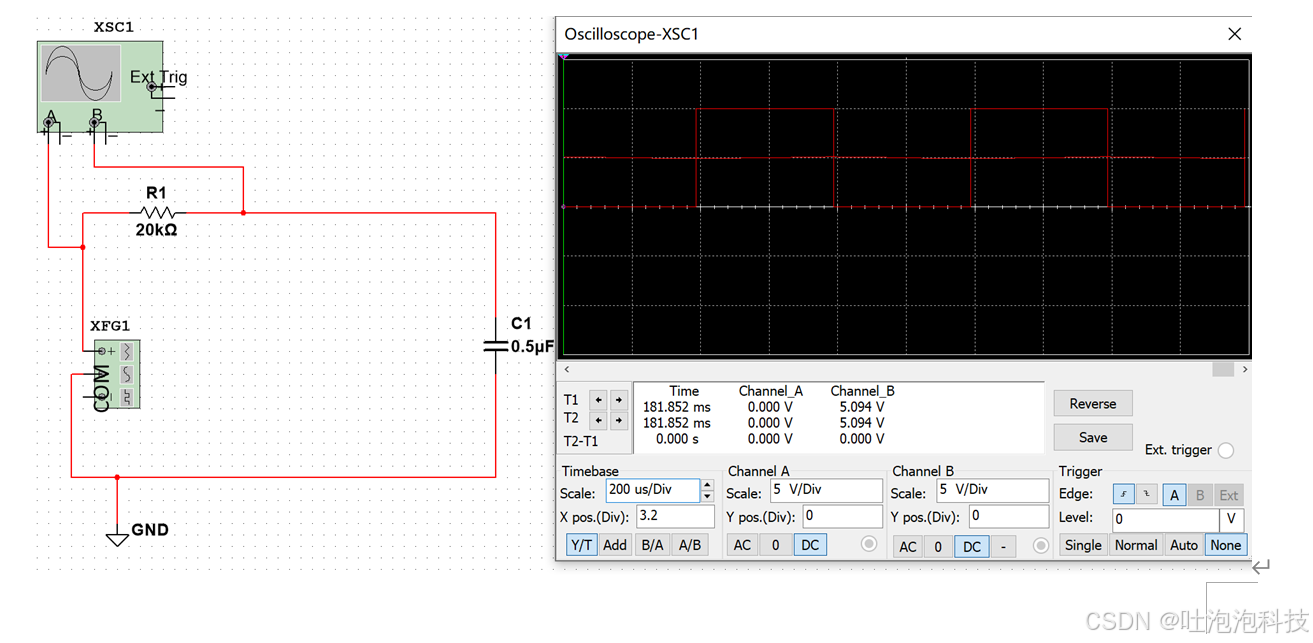

（1）积分电路：令Ｒ=10KΩ，Ｃ＝XμＦ，和Ｒ=20KΩ，Ｃ＝0.5μＦ用示波器观察激励ｕS与响应ｕC的变化规律。

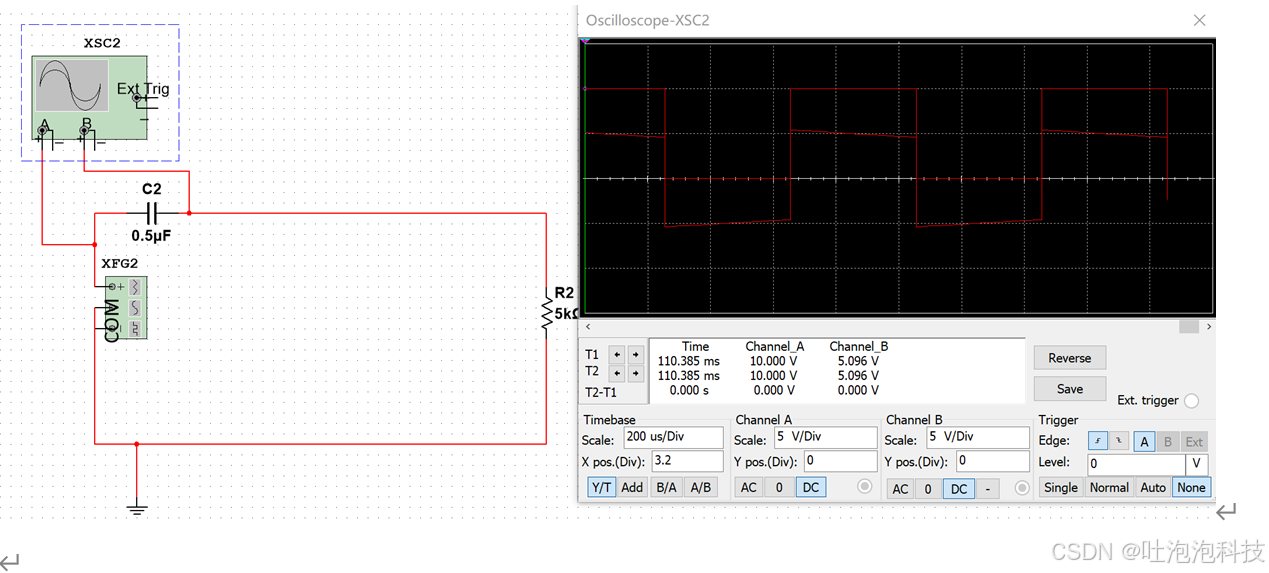

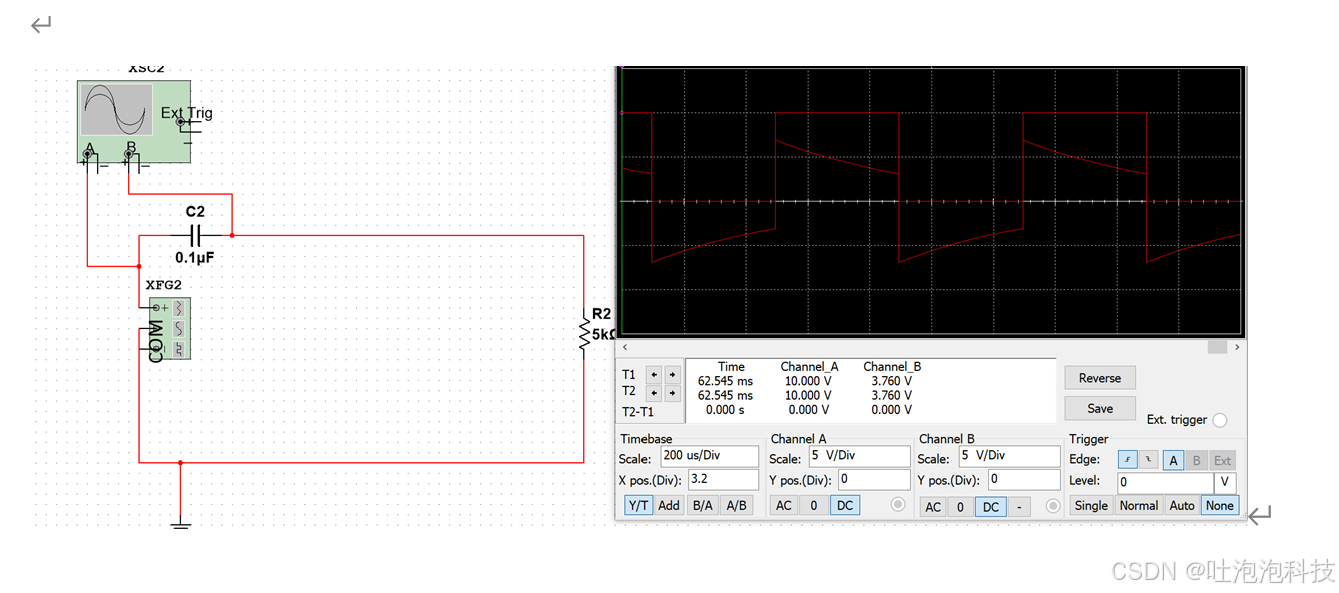

（2）微分电路：将实验电路中的Ｒ、Ｃ元件位置互换，令Ｒ=XkΩ，Ｃ＝0.１μＦ，和Ｒ=5kΩ，Ｃ＝0.5μＦ用示波器观察激励ｕS与响应ｕR的变化规律。
