PCB layout学习笔记-DAY1-DCDC开关电源布局

一、DCDC开关电源

       DCDC开关电源：一般是直接贴装在印制电路板上，给电源进行供电的模块，分为降压（BUCK电路）和升压（BOOST电路）两种。

二、芯片数据手册分析

       下载对应的DCDC的芯片数据手册，了解DCDC的功率及转换电压范围，芯片最大电流（设计线宽），DCDC的管角定义（一般VIN为电源输入角），是否是高发热量的转换芯片（考虑散热）。

以芯片1484举例

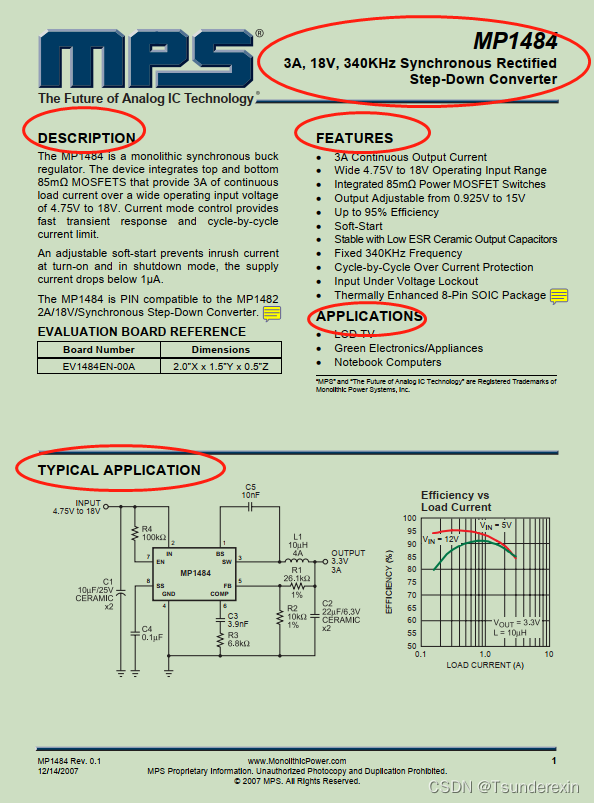

（1）芯片基础转换电压范围，芯片最大电流

图上这圈出来的几个是最重要的四个部分。第一是标题，也是芯片最直接的描述。首先，这个是BUCK电路，是降压电路。支持4.75-18V的电压，可以连续提供3A的连续负载电流。在我们画板的过程中，要注意到输出电流，输入工作电压，输出电压，工作效率，封装这些因素。

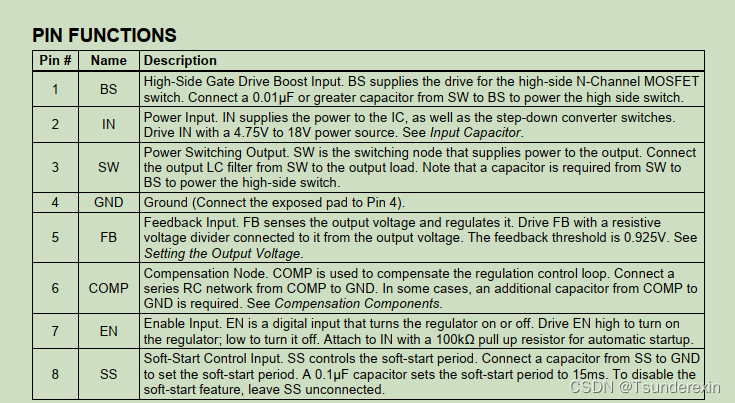

（2）芯片管脚定义

BS为MOS管的驱动电路，IN输入电压，SW为输出，FB反馈，返回电路之后可以看到电压给两个电阻进行分压操作，COMP为环路补偿，在反馈中加入一种电路，用来补偿在电路中的动力不足，从而维持或者稳定保持最优的状态。

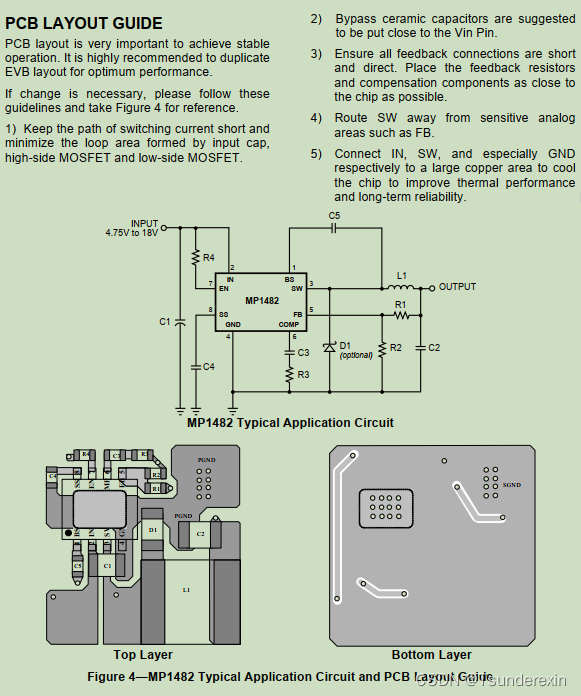

（3）PCB LAYOUT GUIDE的参考图

在芯片数据手册中，通常会有一些芯片的参考图供PCB工程师参考。

1、保持开关电源的路径较短，并最大限度的减少环路面积。

2、建议将旁路的陶瓷电容放置在vin脚旁边（任何芯片的电源电容都需要摆近靠放）。

3、确保所有的反馈连接都是短连接的。将反馈和补偿器件放置在尽可能靠近芯片的位置。（反馈要近）。

4、将SW路远离敏感区域FB。

5、将IN、SW大电流的地方，尤其是连接到GND的部分，要大面积铺铜，并打散热孔。

三、PCB布局

电源环路的分析-“心中有环”，“环”指的是有最大电流流过的闭合电路。从输入/输出到芯片的GND.

环路要做到面积越小越好，因为每一个电流环都可以看成一个环路天线，产生辐射，以防后期的EMI问题，干扰板上其他电路，所以电路环路面积越小越好。输入的地需要和芯片的地靠近 ，这是一个环路。

找到电源的一个转化路径，交互式布局，按所需要的进行排列摆放。

以上为第一次学习笔记，如有不对的地方大家也可以进行补充，谢谢。
