前言

这篇文章我们来实际上手MSPM0G3507单片机的开发，入门单片机的第一步自然是配置时钟，然后操作GPIO，于是我们先从单片机界的Hello World——点灯开始熟悉M0的单片机GPIO的输入输出基本操作，再试一试配置上下拉、中断等一些稍微高级的操作，顺便也熟悉一下在CCS中如何建立带有System Config工具的工程。

这里我使用的开发板是上一篇提到的番茄派开发板，下载器使用J-Link OB。

建立工程与拷贝工程

为了建立带有SDK和System Config工具的CCS工程，官方的建议是选择例程导入实现，因此我们首先打开Resource Explorer，找到MSPM0 SDK，进入对应芯片型号的Example，然后导入工程。我选择的是MSPM0G3507芯片的空工程，由于使用CCS开发，需要选择TI Clang Compiler的工程。

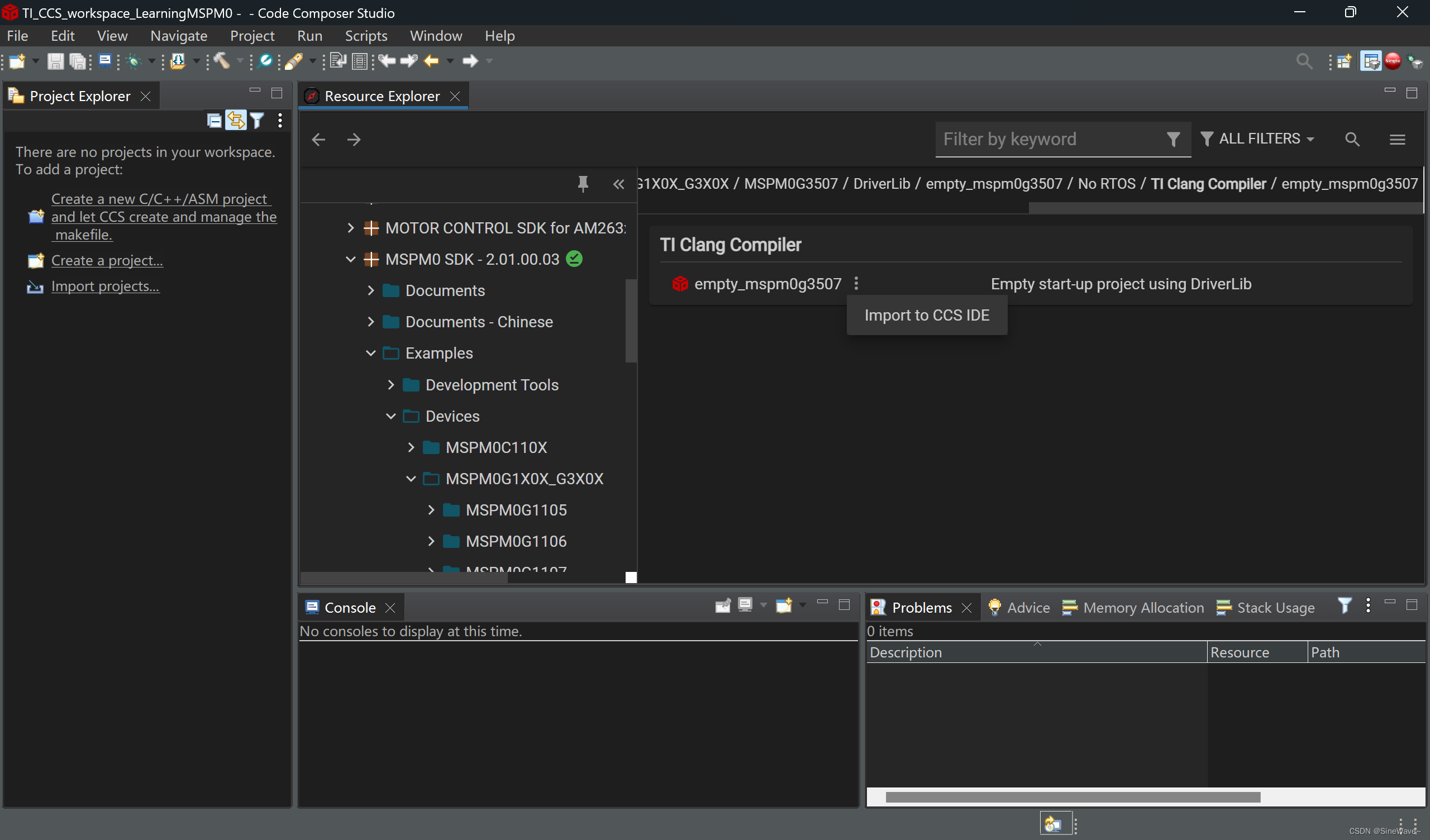

图1 导入SDK空例程

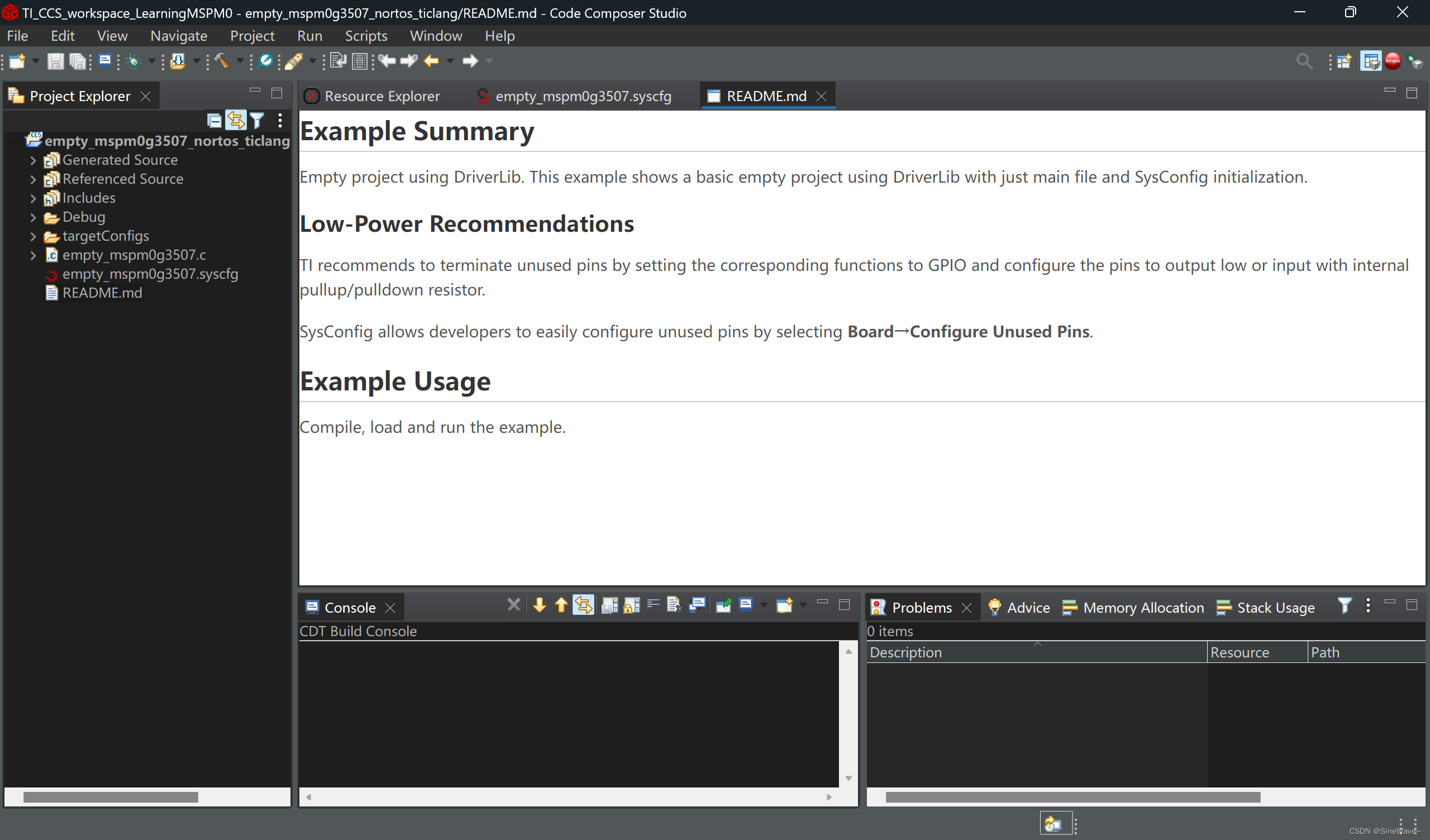

不出意外，迎接你的就是下图的README界面了。

图2 导入SDK空例程效果

此时，这个空例程已经导入了工作区，在工作区文件夹中也能看到工程文件夹。但是这个工程名字就是我们选择导入的例程名，显然我更希望能够自己命名工程，因此我一般的做法是将这个空例程复制粘贴一份，再改名。这个原始的例程可以保留，以后需要新工程的时候，直接复制这个空例程即可。

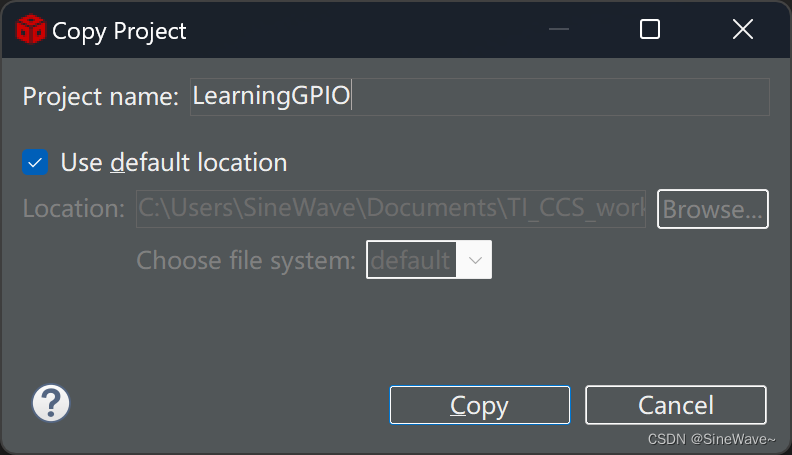

CCS工程在拷贝前，先执行一下Clean，减少一些不需要的文件，这里由于导入的工程没有编译，所以就不用Clean了。然后保持工程开启状态，在工作区菜单里右键工程选择Copy，然后再右键选择Paste，这时会弹出工程改名界面，我这里把工程名改为“LearningGPIO”，然后旧的工程就可以关闭了。

图3 拷贝工程界面

这时你会发现，刚才似乎改名改了个半寂寞，新的工程名字改对了，但文件还是旧的名字。解决方法很简单，手动把所有没被正确改名的旧文件都改成新名字即可（乐）。对于上面建的空工程来说，其实只有主.c文件和syscfg文件需要改名；而对于已经编译和调试过的工程，拷贝之后，还要找出旧名字的链接文件等一些东西，都改成新名字，所以先执行Clean再拷贝工程是个明智的选择。改名后，拷贝工程就完成了，即可进行下一步开发。

时钟树配置

在点灯之前，我们需要先配置一下芯片型号和系统时钟。由于我使用的番茄派开发板用的是48脚的芯片（当时64脚的没货），需要在System Config右侧点开芯片界面，然后点击SWITCH来切换型号。

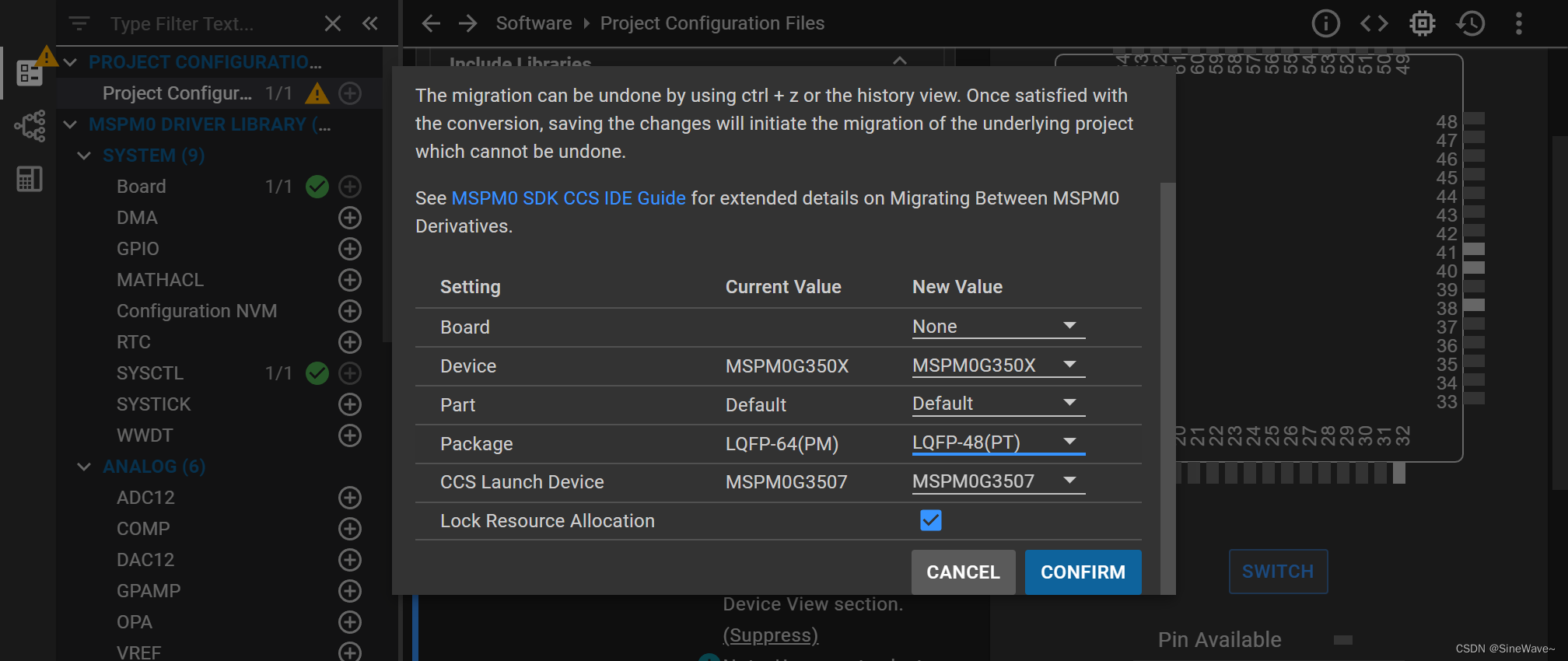

图4 切换芯片型号

确认完成后，再将器件选为MSPM0G3507，看到右侧是48脚芯片，无报错即可。Project Configuration File和Board选项中的内容目前都不用修改，默认即为使用DriverLib和开启SWD调试等。直接进入SYSCTL选项，这里可以配置系统设置、供电和时钟等，对于时钟，我更喜欢STM32 CubeMX那种图形化时钟树配置，因此勾选Use Clock Tree选项，然后在左侧点击图标进入时钟树界面。
番茄派开发板上使用的是40MHz有源晶振，因此我这里将HFCLK_IN EXT的输入频率设为40MHz，并启用它。MSPM0G3507芯片最高主频是80MHz，这里我直接设置PLL进行2倍频给它拉满，这时会提示ULPCLK频率不能高于40MHz，因此设置UDIV分频器将其分频至40MHz即可。配置使要注意各个MUX的设置，让你希望使用的时钟进入系统。

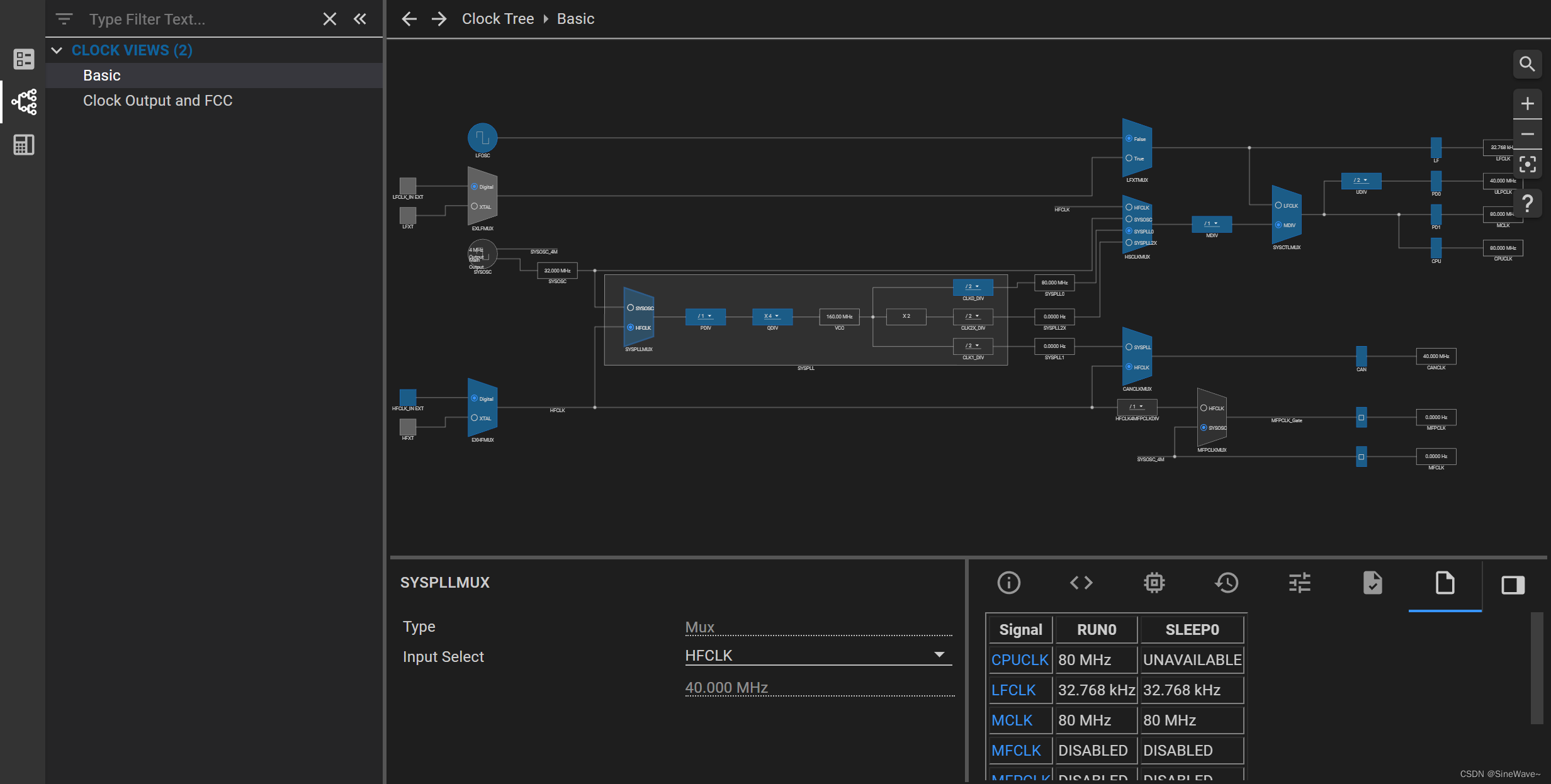

图5 时钟树配置

可以看到配置完时钟树后，CPUCLK频率变为了80MHz，下面就可以点灯啦。

GPIO输出——点灯

回到Software配置界面，添加一项GPIO配置，我这里起名为“GPIO_LED”，默认已经添加了1个引脚，这里我将引脚改名为“G”，方向为输出，设置PORT为PORTA，Pin为4，然后将下面的PinMux锁定，此时PA4引脚就将被初始化为输出，并且PORTA被命名为GPIO_LED_PORT，PA4引脚被命名为GPIO_LED_G_PIN。

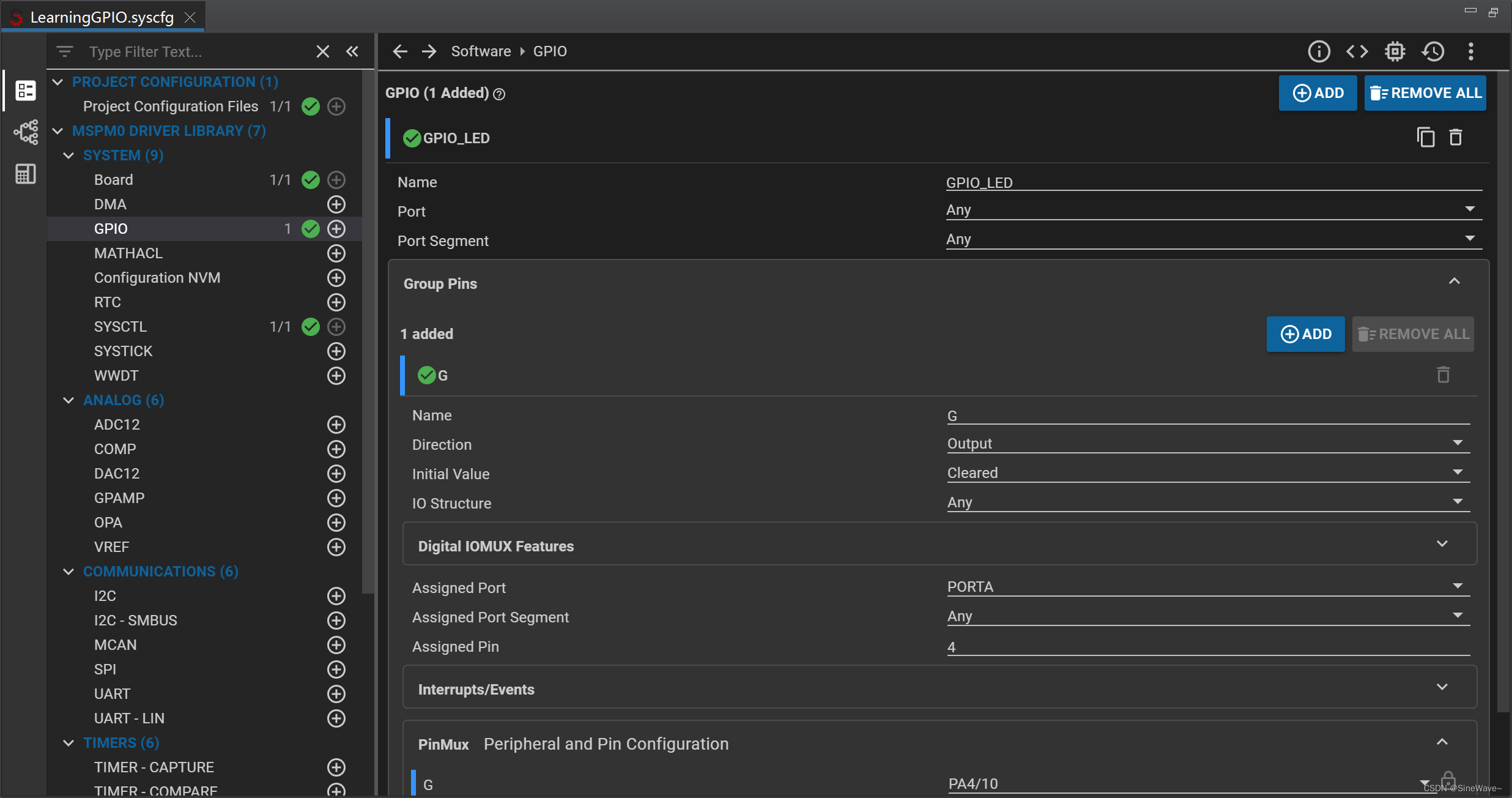

图6 GPIO输出配置

配置完成后，点击编译，完成之后，初始化代码就能看到了。然后加入闪灯逻辑代码：

#include "ti_msp_dl_config.h"

int main(void) {
    SYSCFG_DL_init();

    while (1) {
        DL_GPIO_setPins(GPIO_LED_PORT, GPIO_LED_G_PIN);
        DL_Common_delayCycles(8000000);
        DL_GPIO_clearPins(GPIO_LED_PORT, GPIO_LED_G_PIN);
        DL_Common_delayCycles(8000000);
    }
}

上述代码中，SYSCFG_DL_init函数是由System Config工具生成的初始化代码，位于ti_msp_dl_config.c文件中，可以点进去查看它是如何按之前我们的配置来进行初始化的。DL_GPIO_setPins和DL_GPIO_clearPins分别是用于将引脚置1和置0的函数，实际上只是操作了DOUTSET31_0和DOUTCLR31_0寄存器，这样实现闪灯。而DL_Common_delayCycles则是DriverLib内置的一个延时函数，延时单位是CPU时钟周期，这样延时简单，但显然很不方便，之后的文章中我们会使用SysTick定时器中断来实现更优雅的延时。

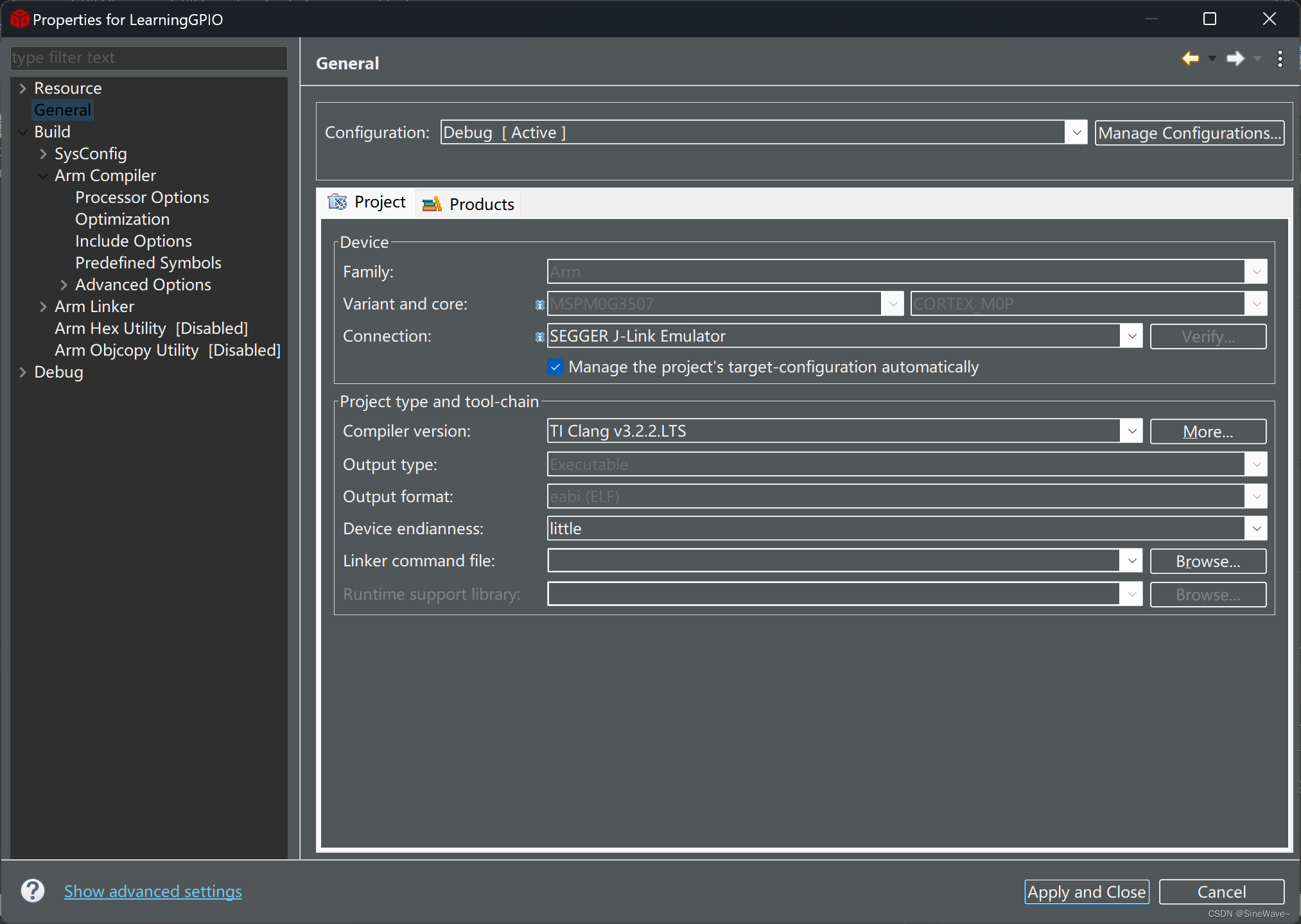

编写完代码后进行编译，由于我使用的是J-Link进行调试，烧录之前需要在工程的Properties中将调试器改为J-Link。

图7 修改调试器

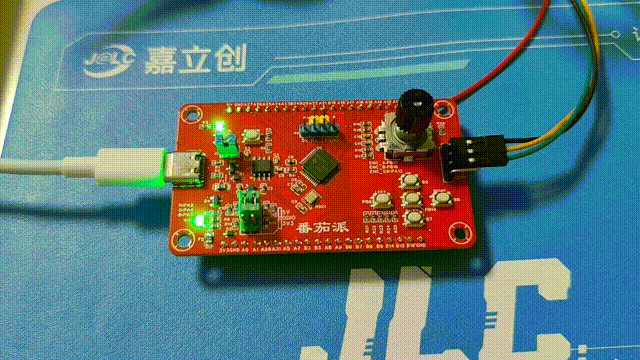

接上板子烧录程序，效果如下。

动图1 单片机闪灯效果

上述代码是用置位和复位函数实现的闪灯，当然也可以使用翻转函数实现：

#include "ti_msp_dl_config.h"

int main(void) {
    SYSCFG_DL_init();

    while (1) {
        DL_GPIO_togglePins(GPIO_LED_PORT, GPIO_LED_G_PIN);
        DL_Common_delayCycles(8000000);
    }
}

GPIO输入——内部上拉的按键

GPIO输入的配置与输出类似，这里添加一组GPIO，命名为“GPIO_BTN”，添加1个引脚，命名为“MID”（表示中间的按钮），分配至PB14并锁定PinMux，将这个引脚设为输入，并在Digital IOMUX Features中启用内部上拉电阻。

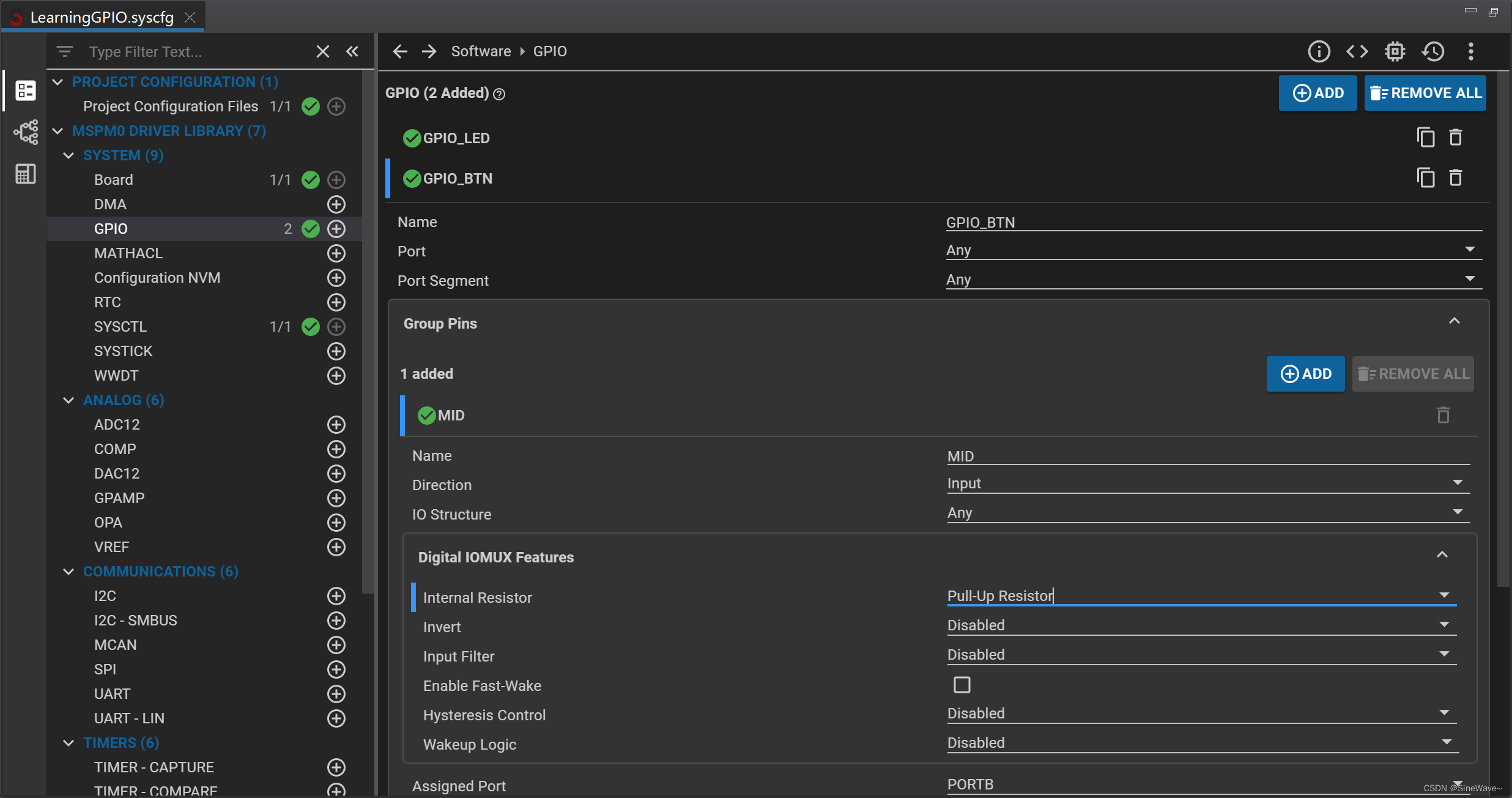

图8 GPIO上拉输入配置

番茄派开发板的按钮是一端接地，一端串一个小电阻至单片机IO口，因此在未按下时，引脚被内部上拉至高电平；按下后，引脚电压被按钮拉至低电平。配置好后，编写代码，实现按键按下时才闪灯，不按时LED熄灭：

#include "ti_msp_dl_config.h"

int main(void) {
    SYSCFG_DL_init();

    while (1) {
        if (!DL_GPIO_readPins(GPIO_BTN_PORT, GPIO_BTN_MID_PIN)) {
            // 按键按下, 闪灯
            DL_GPIO_setPins(GPIO_LED_PORT, GPIO_LED_G_PIN);
            DL_Common_delayCycles(8000000);
            DL_GPIO_clearPins(GPIO_LED_PORT, GPIO_LED_G_PIN);
            DL_Common_delayCycles(8000000);
        }
        else {
            // 按键未按下, 熄灭
            DL_GPIO_clearPins(GPIO_LED_PORT, GPIO_LED_G_PIN);
        }
    }
}

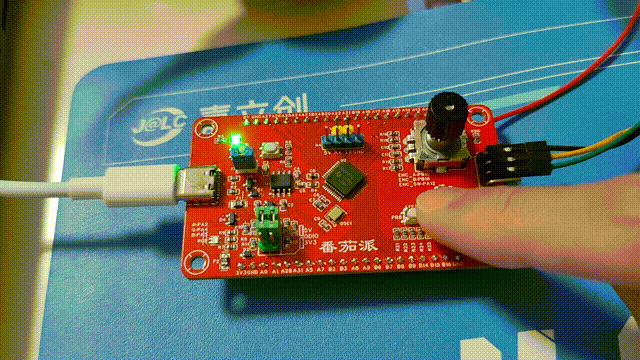

动图2 按键控制闪灯效果

GPIO中断——旋转编码器

番茄派开发板上有一个旋转编码器便于交互，下面使用这个旋转编码器来调节LED闪灯的速度。通常旋转编码器的旋转信号有A和B两个通道，每旋转1步，两个通道各会产生1个脉冲，A和B两个脉冲的相位关系与旋转方向有关。因此我们可以以A通道的脉冲上升沿为基准，每当A通道有1个上升沿出现，就检查B通道的电平，根据B通道是高还是低电平，来对编码器的计数值加或减。编码器的脉冲很短，所以上述按键轮询的方式并不适合用在编码器上，但GPIO中断方式则非常合适。另外番茄派开发板上的旋转编码器的两个通道输出接有RC低通滤波器，即在硬件上已经做了消抖处理，因此软件上就不用进行消抖了。

再增加一组GPIO配置，命名为“ENC”，这次添加2个引脚，分别为“A”和“B”，分配至PB15和PB16，都配置为输入，然后启用A引脚的中断，极性选择上升沿。配置完成后编写代码。

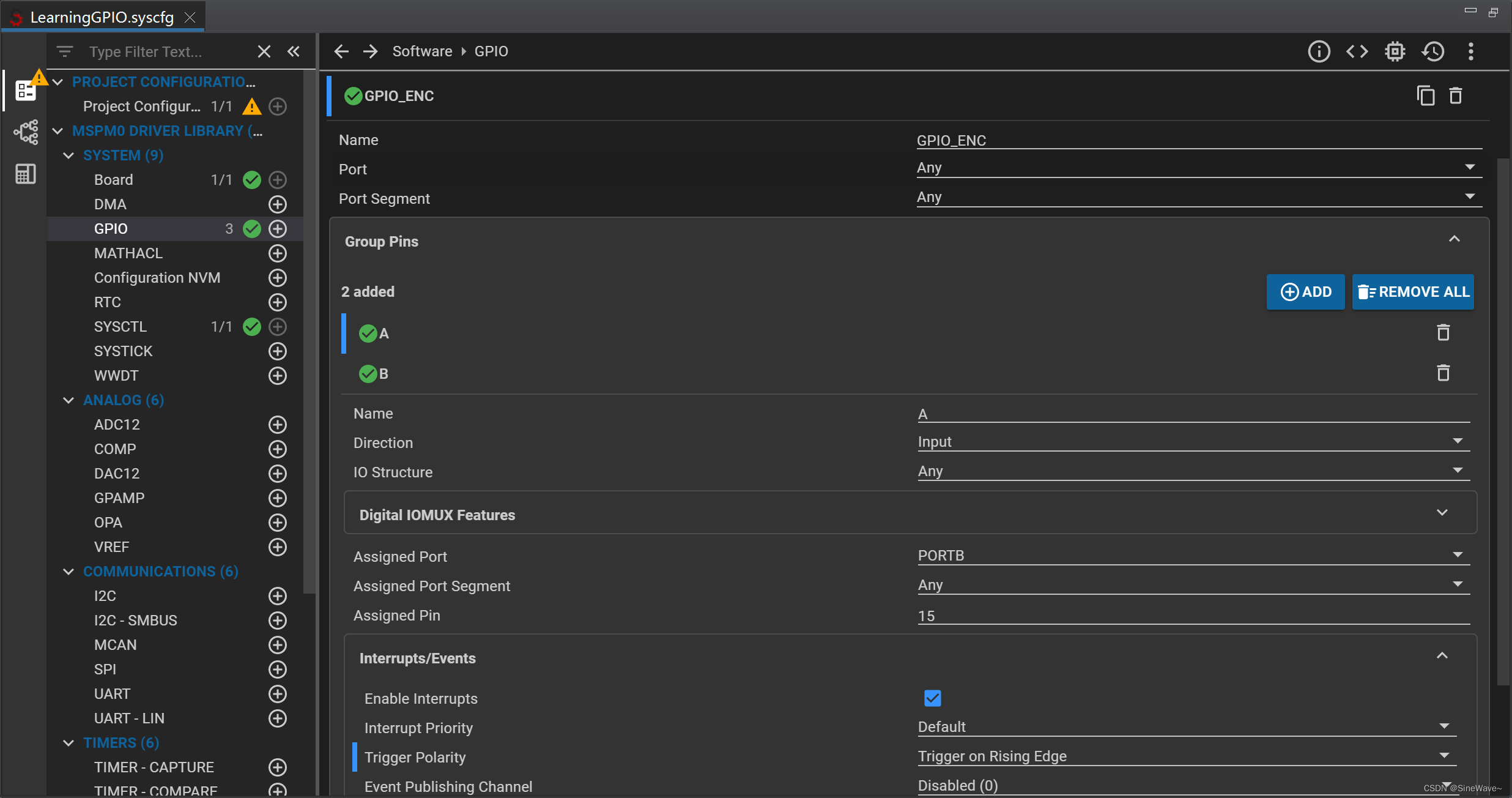

图9 GPIO中断配置

#include "ti_msp_dl_config.h"

volatile int DelayCount = 10;
int i;

int main(void) {
    SYSCFG_DL_init();
    NVIC_EnableIRQ(GPIO_ENC_INT_IRQN); // 使能GPIO中断
    while (1) {
        DL_GPIO_togglePins(GPIO_LED_PORT, GPIO_LED_G_PIN); // LED翻转
        for (i = 0; i < DelayCount; i++) {
            DL_Common_delayCycles(800000); // 根据DelayCount延时
        }
    }
}

// GPIO中断服务函数
void GROUP1_IRQHandler(void) {
    if (DL_GPIO_getPendingInterrupt(GPIO_ENC_PORT) == GPIO_ENC_A_IIDX) {
        if (DL_GPIO_readPins(GPIO_ENC_PORT, GPIO_ENC_B_PIN)) { // 逆时针旋转
            DelayCount--;
            if (DelayCount < 10) DelayCount = 10;
        }
        else { // 顺时针旋转
            DelayCount++;
        }
    }
}

上述代码中，DelayCount变量用于控制LED翻转的延时间隔，它在GPIO中断中根据旋转编码器的旋转方向进行修改。由于在中断中使用这个变量，需要将其定义为volatile类型以防编译器将其优化掉（当然默认其实是无优化）。初始化时使能GPIO中断，在GPIO中断服务函数中，判断若为旋转编码器A通道的中断信号，则检查B通道的电平确定旋转方向，然后修改DelayCount值。

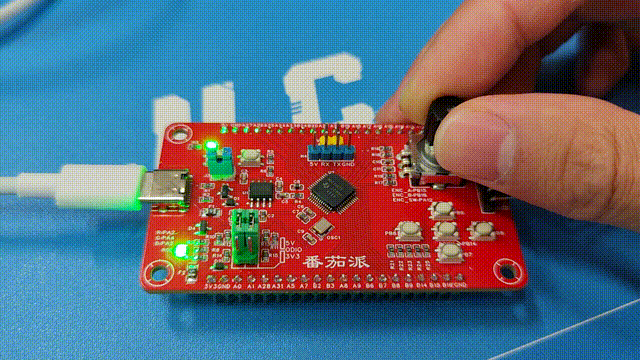

动图3 旋转编码器控制闪灯速度效果

结语

至此，我们就把M0单片机的GPIO常用功能过了一遍，实际上M0的GPIO还有诸如输入滤波器、外部唤醒等功能，不过对于我就没那么常用了。另外这篇文章中的代码很少，我直接全写在了工程的主.c文件中，但这种方式对于较大的工程来说就是个灾难，后续对于更大的工程，我会按自己平时的风格来处理工程结构，也会分享一些关于工程结构和代码风格的心得。
