D3D11_Chili_Tutorial（1）：关于 Win API 及其封装

于 2022-01-25 00:23:55 发布
阅读量806 收藏 2
点赞数
分类专栏： D3D11 文章标签： 3d windows visual studio
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47652005/article/details/122416732
版权
本文详细介绍使用WinAPI进行游戏窗口开发的过程，涵盖从创建窗口到处理键盘鼠标输入等关键技术环节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1：WINAPI篇——进入点WinMain

这些都是 Chili 的习惯设置，我们也跟着学习一下：

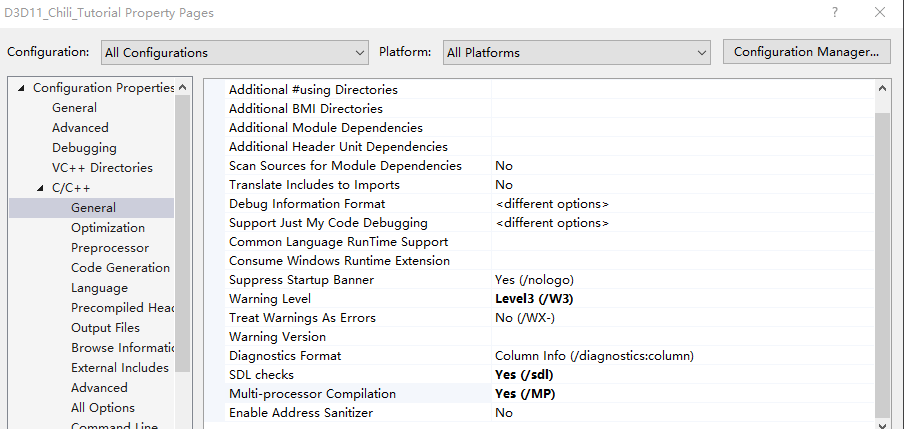

创建好项目后，这个 Multi-processor Compilation 我们选 Yes。
在这里插入图片描述

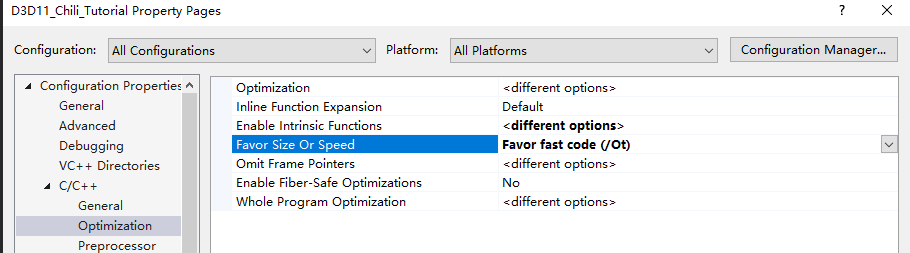

选 Favor fast code (/Ot)：
在这里插入图片描述

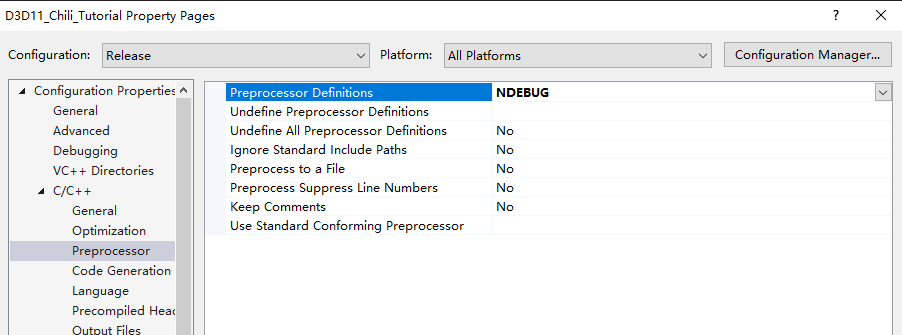

release配置下添加一个预定义宏 NDEBUG ：
在这里插入图片描述

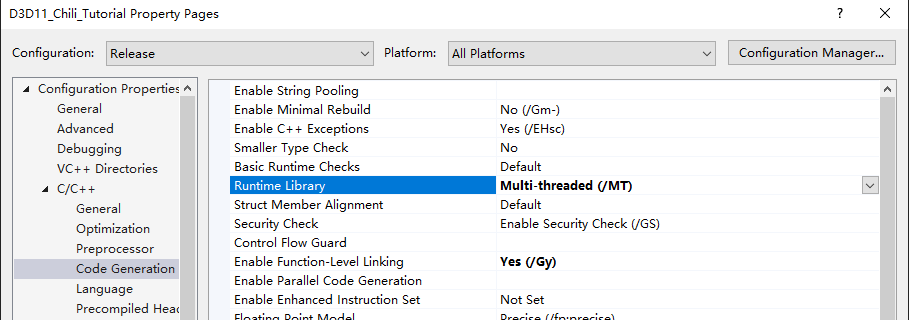

然后在 release 下的运行时库希望链接到 静态库 版本，而不是默认的 dll ：
在这里插入图片描述

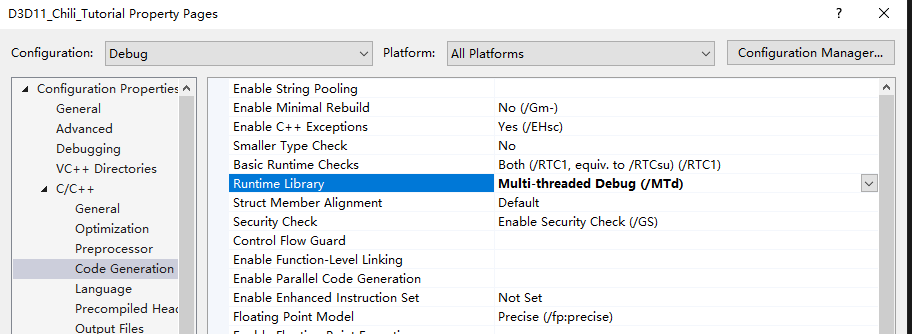

debug也一样：
在这里插入图片描述
这样在把 exe 文件给别人的时候，他们就不需要下载 visual studio 之类的了！这就很方便。

回到所有配置：

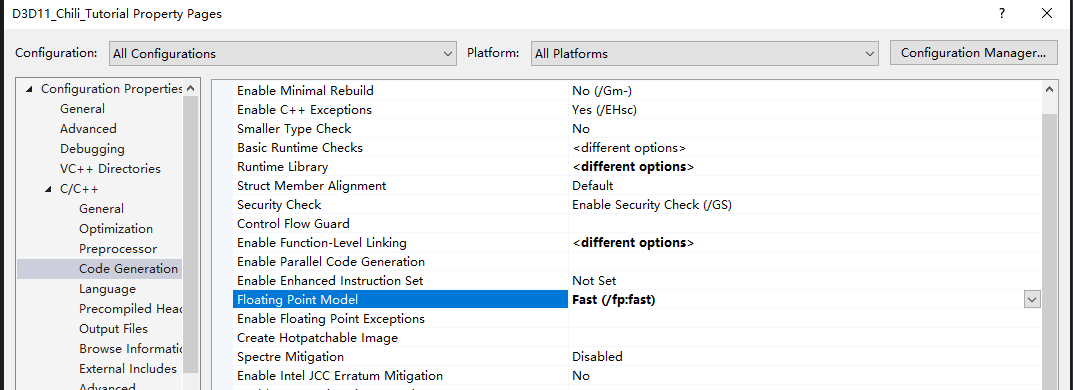

浮点模型改为 fast （因为我们不用太关心精度）：
在这里插入图片描述

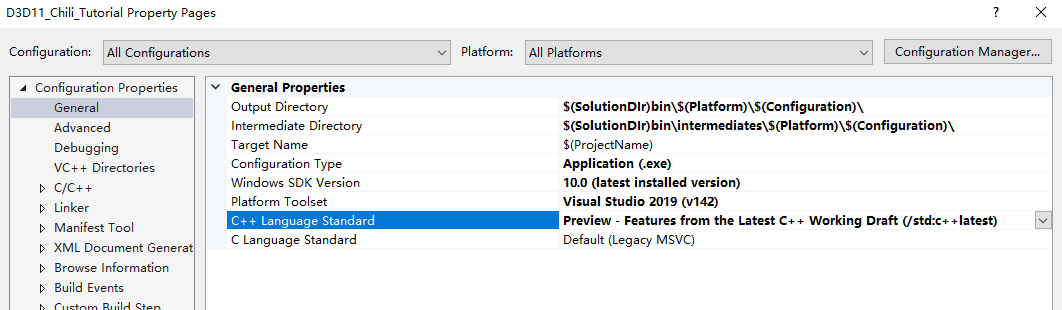

C++语言标准选最新：
在这里插入图片描述

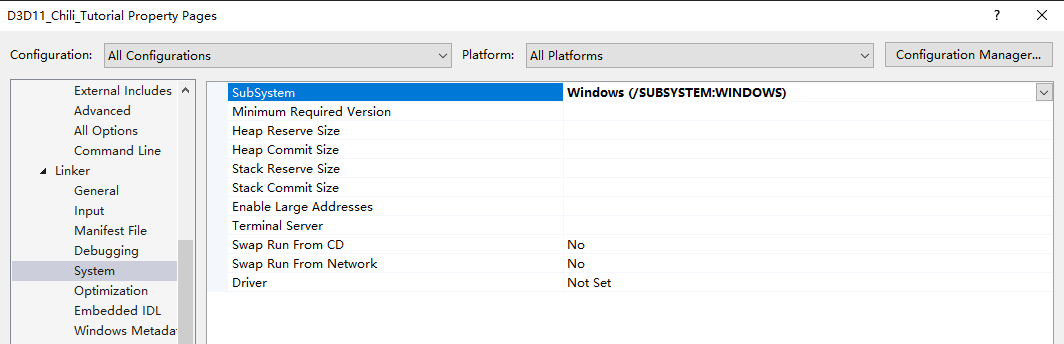

subsystem 选 Windows：
在这里插入图片描述
从此 entry point 就变成了 WinMain：

#include <Windows.h>

int CALLBACK WinMain(
	HINSTANCE hInstance,
	HINSTANCE hPrevInstance,
	LPSTR	  lpCmdLine,
	int       nCmdShow)
{
	return 0;
}

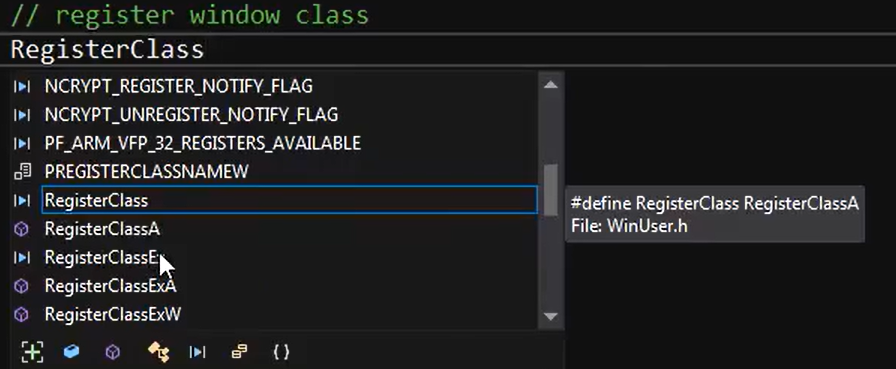

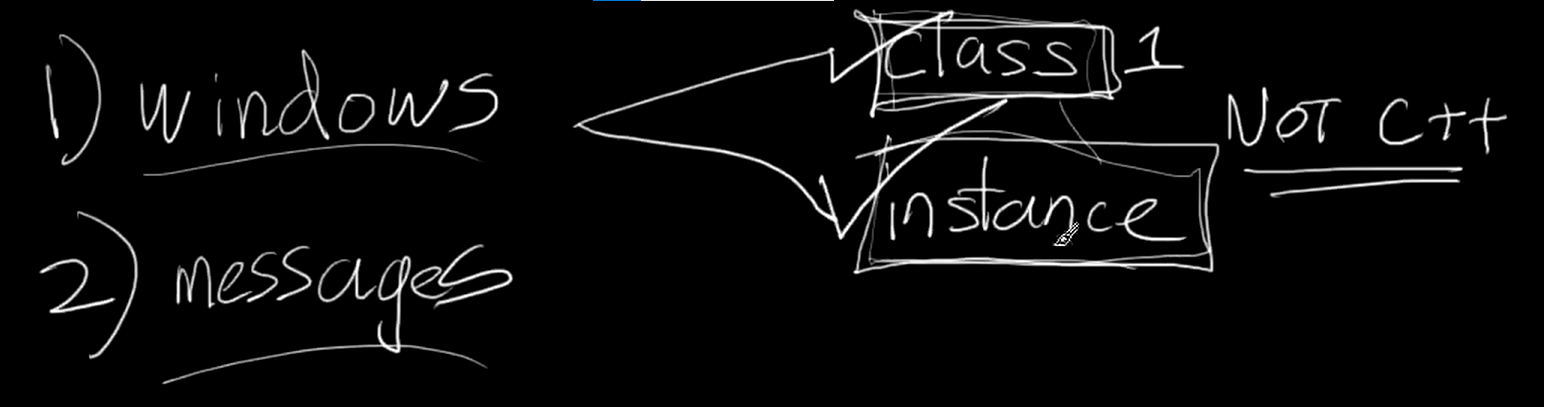

关于窗口，我们用 API 先注册，然后创建instance，注意，这个窗口并非 C++ 类。
在这里插入图片描述

2：创建窗口

HINSTANCE 是一个指向我们需要的结构的指针，比如加载进内存什么的。

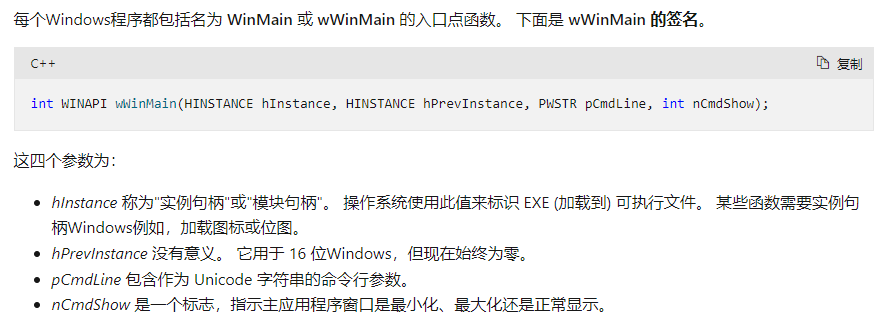

关于WinMain：https://docs.microsoft.com/zh-cn/windows/win32/learnwin32/winmain–the-application-entry-point

在这里插入图片描述

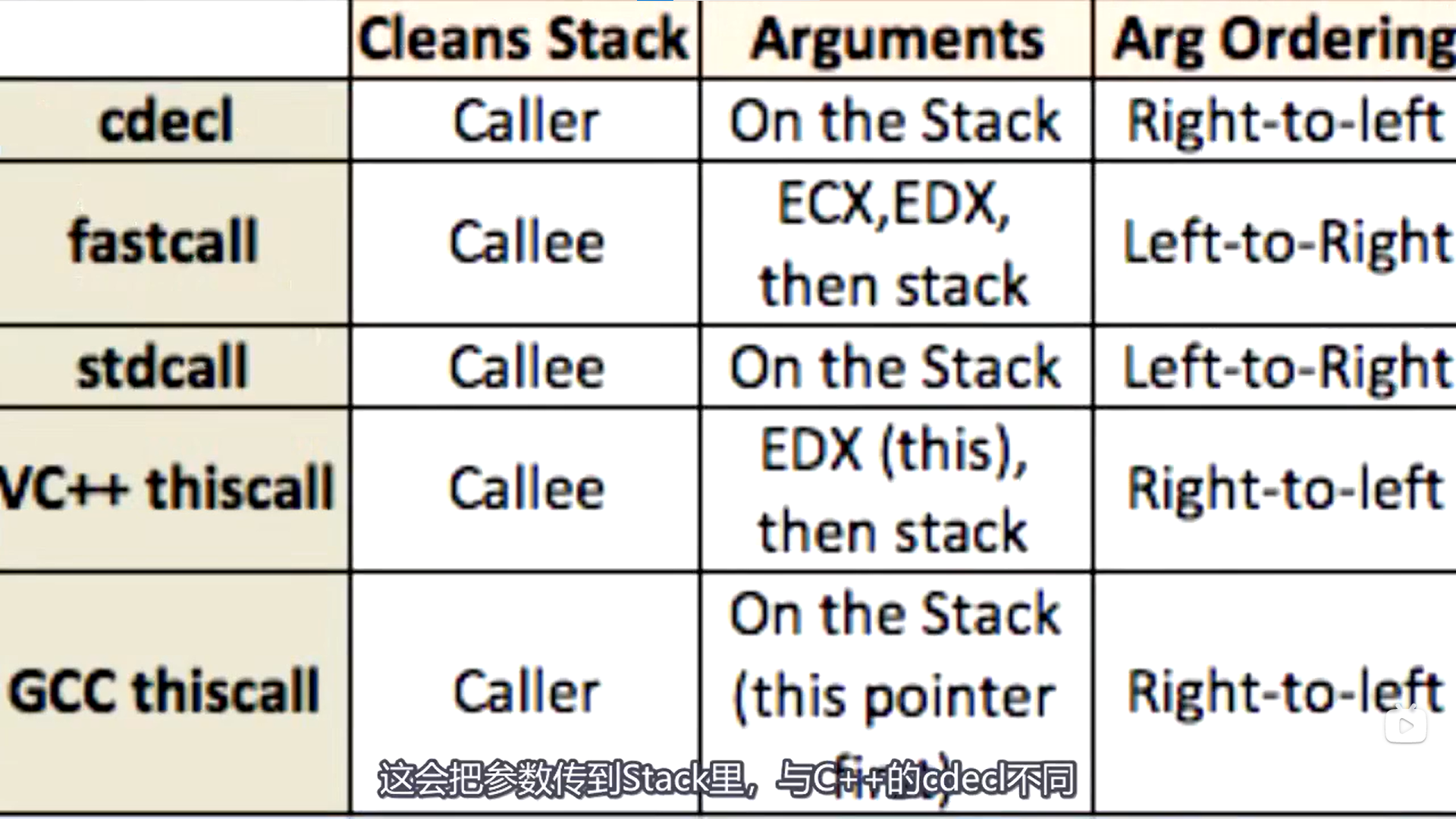

CALLBACK 是函数的修饰符（Modifier），这告诉编译器应该如何调用这个函数，即 stdcall
在这里插入图片描述
WIN32程序必须使用这样的方式，因为 WINAPI 使用 stdcall ，其他使用 WINAPI 创建的函数也要使用stdcall

在这里插入图片描述
Ex版本，即标准版本，也是新版本。

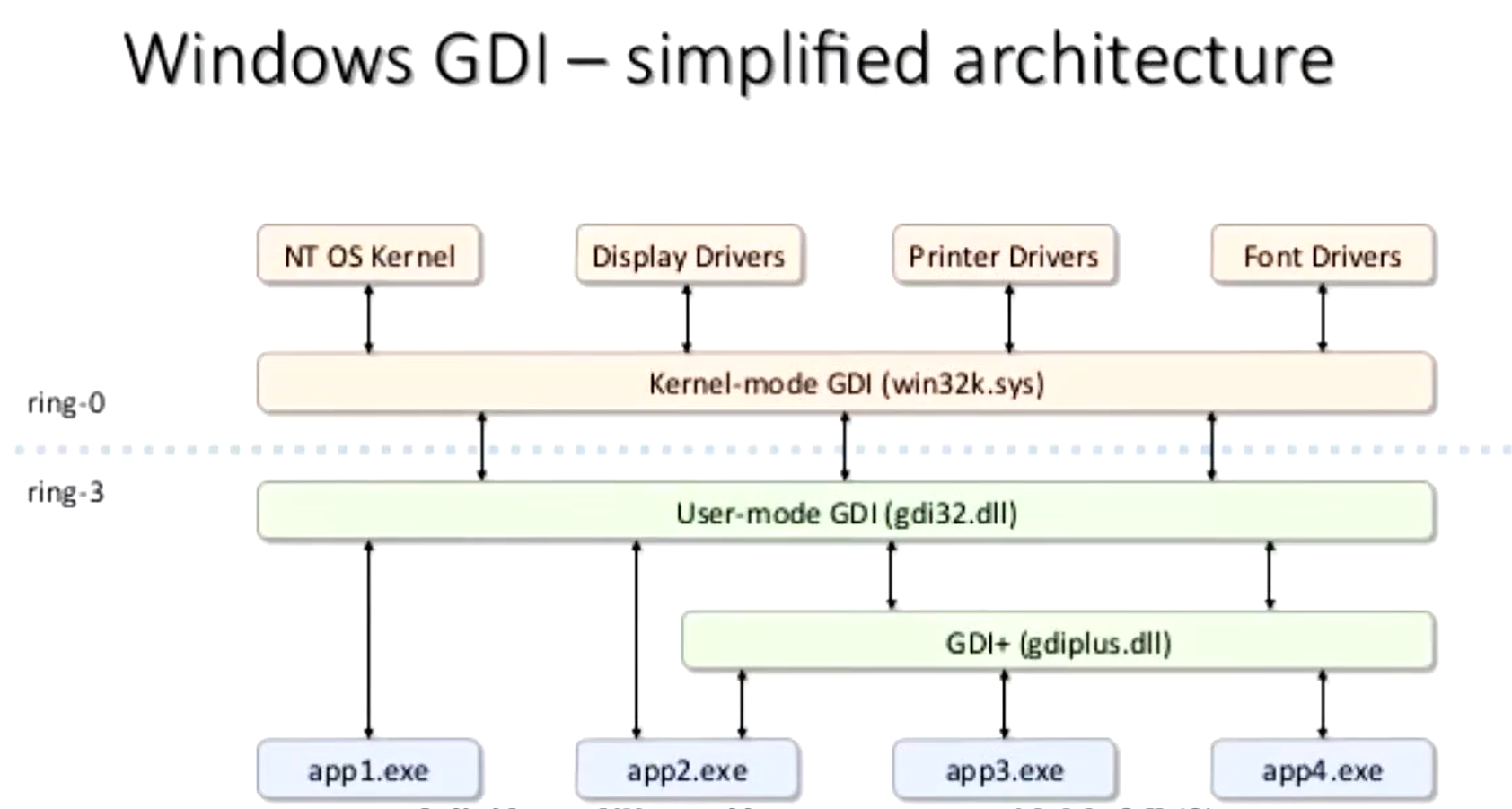

Windows GDI（The Microsoft Windows graphics device interface (GDI)）：
在这里插入图片描述

Microsoft Windows图形设备接口 (GDI) 使应用程序能够在视频显示器和打印机上使用图形和格式化文本。
Windows的应用程序不会直接访问图形硬件。 相反，GDI 代表应用程序与设备驱动程序交互。
参考：https://docs.microsoft.com/zh-cn/windows/win32/gdi/windows-gdi

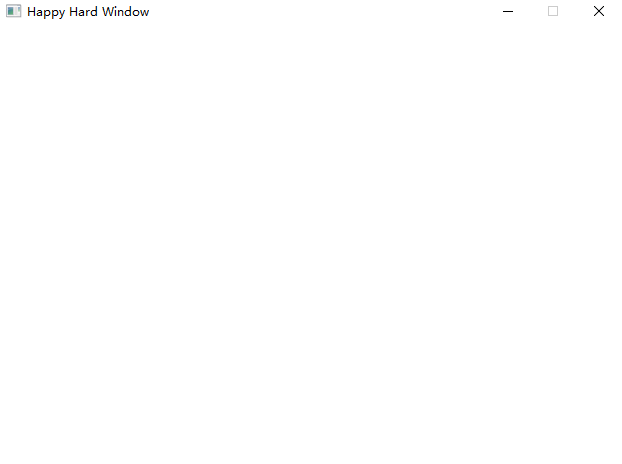

运行，出现了一个窗口，但是并不能做什么（因为还没有处理窗口消息）：
在这里插入图片描述

3：消息循环

为了理解消息，首先要理解事件驱动编程（Event Driven Programming）

比如打开一个文本编辑器，作为一个窗口，如果什么也不点击则什么也不会发生，点击后就会改变自己的样式，重新绘制UI；输入文字后，就接收到了键盘消息，然后便把相应的数据存入缓冲中；然后根据缓存数据来更新界面，显示这些文字。当我们不再输入又是什么也不干，等待其他事件。闪烁的光标是因为光标闪烁事件被一个 Timer 控制。

这种方法效率很高，但是游戏中往往不是这样的。因为就算没有输入，游戏也要每秒几十次地更新。比如AI的坐标、子弹的位置。

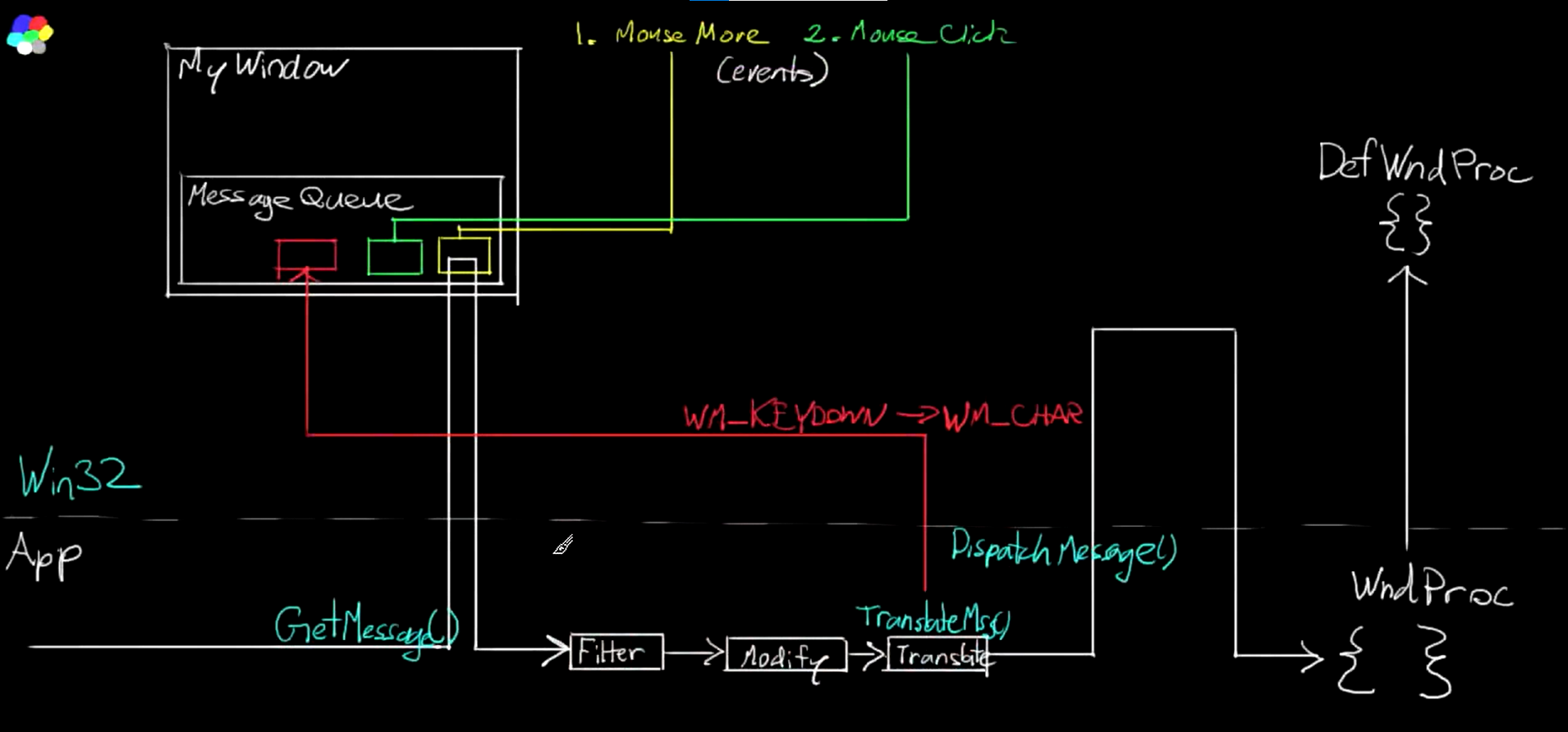

我们要处理的窗口消息（Window Message）本质上来说就是事件（Event）。
在这里插入图片描述

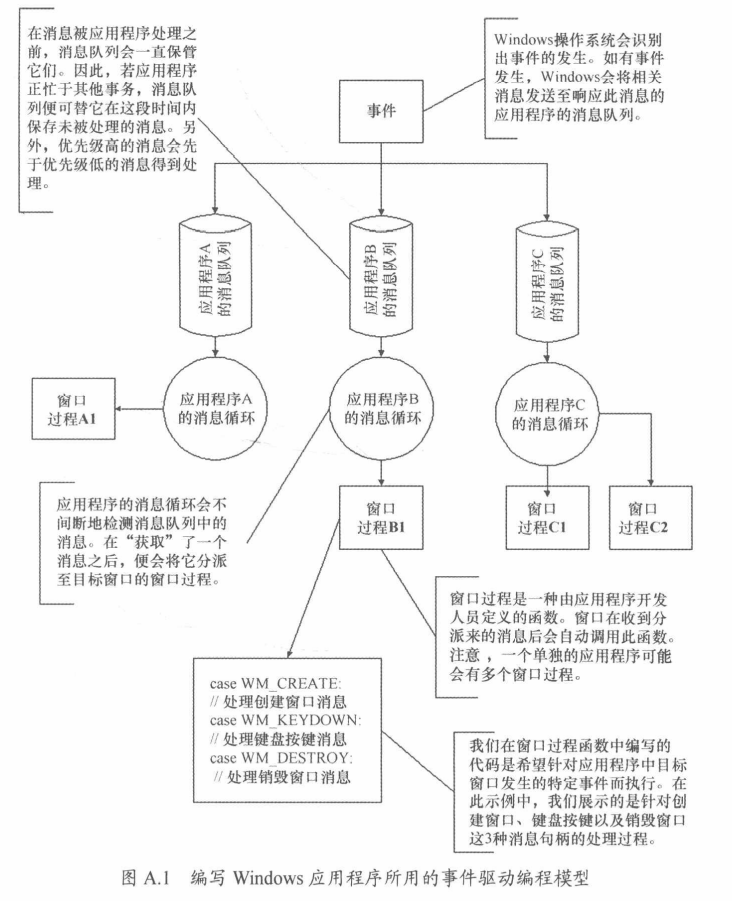

直接参考 D3D12 龙书插图：
在这里插入图片描述
对应的英文示意图：
请添加图片描述
于是这一节加上窗口事件处理：

// message pump
MSG msg;
while (GetMessage(&msg, nullptr, 0, 0) > 0)
{
	TranslateMessage(&msg);
	DispatchMessage(&msg);
}

运行发现窗口此时已经可以拖拽、最小与关闭：
在这里插入图片描述

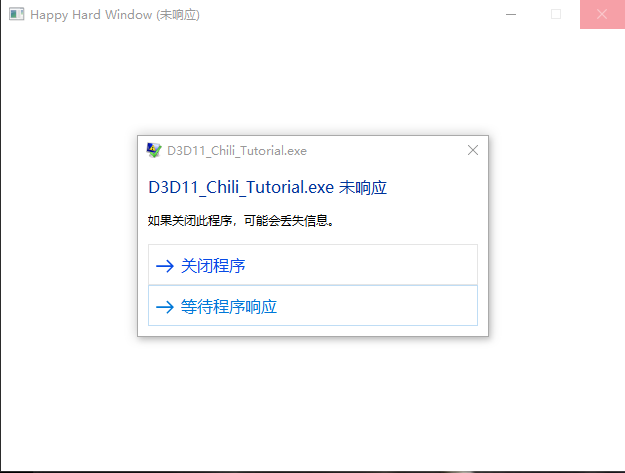

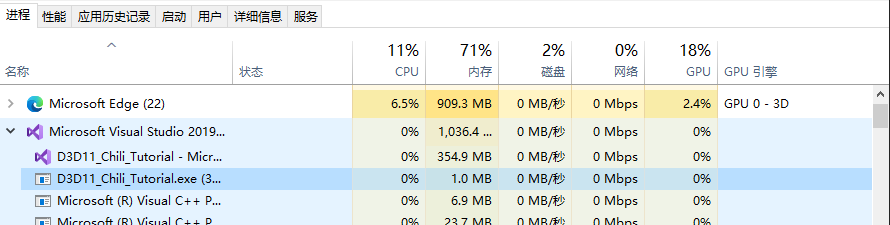

但是后台进程仍然存在，再次运行会报错（fatal error LNK1168），需要任务管理器手动关进程：
在这里插入图片描述
这是怎么回事呢？是因为我们之前所用的是默认的窗口处理函数wc.lpfnWndProc = DefWindowProc;，它只会关闭窗口，因为不知道一个进程有几个窗口，因此只关窗口不关进程，于是我们需要为主窗口自己写一个窗口过程函数：

LRESULT CALLBACK WndProc(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
	switch (msg)
	{
	case WM_CLOSE:
		PostQuitMessage(69);  // 把退出消息送往消息队列，自定义 69 代表关闭应用进程
		break;
	default:
		break;
	}
	return DefWindowProc(hWnd, msg, wParam, lParam);
}

4：窗口消息

窗口消息大全（只需要谷歌 list of windows messages）：
https://wiki.winehq.org/List_Of_Windows_Messages

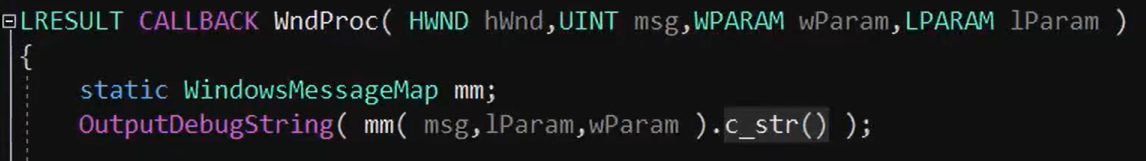

chili 写了一个简单的代码来测试这些窗口消息，可以看到即使我们什么也没干也会输出一堆东西：
在这里插入图片描述

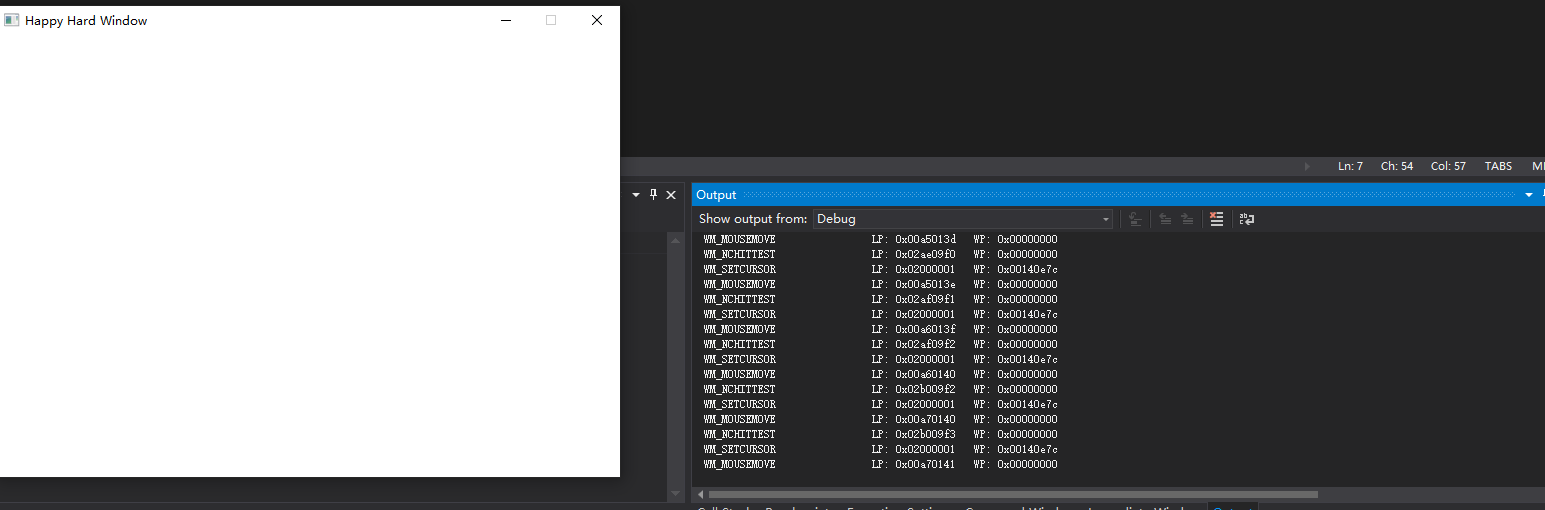

我贴过来运行如下：
在这里插入图片描述
这里需要将 OutputDebugString 改为 OutputDebugStringA，否则宽字符的和const char* 会不匹配失败。

节选输出的最后一段：

WM_NCMOUSEMOVE              LP: 0x02440b22   WP: 0x00000012
WM_NCHITTEST                LP: 0x02400b25   WP: 0x00000000
WM_SETCURSOR                LP: 0x02000012   WP: 0x00140e7c
WM_NCMOUSEMOVE              LP: 0x02400b25   WP: 0x00000012
WM_NCMOUSELEAVE             LP: 0x00000000   WP: 0x00000000
WM_NCACTIVATE               LP: 0x00000000   WP: 0x00000000
WM_ACTIVATE                 LP: 0x00000000   WP: 0x00000000
WM_ACTIVATEAPP              LP: 0x0000558c   WP: 0x00000000
WM_KILLFOCUS                LP: 0x00000000   WP: 0x00000000
WM_IME_SETCONTEXT           LP: 0xc000000f   WP: 0x00000000
WM_IME_NOTIFY               LP: 0x00000000   WP: 0x00000001

可以看到学chili这样就非常方便。

而 WPARAM 和 LPARAM 是干嘛的，可以参考：
https://docs.microsoft.com/zh-cn/windows/win32/inputdev/wm-keydown

5：WM_CHAR 和鼠标

什么时候会 WM_CHAR 呢？

我们上一节处理了 WM_KEYDOWN 和 WM_KEYUP，对于 WM_CHAR ，当按下 F1 F2 之类的时候并不会有这个消息，只有当对应字符的时候，比如 F、空格、回车，才会有这个消息。

并且，WM_KEYDOWN 对大小写不敏感（即d和D是一样的），但是 WM_CHAR 大小写敏感。

因此，当你要输入文本消息的时候（比如角色起名），使用 WM_CHAR ；当你只是说要用 D 键代表向右移动，而不管大小写，则用 WM_KEYDOWN 。

而 TranslateMessage 有一个功能就是在适当的条件下把 WM_KEYDOWN 同时转换成 WM_CHAR 。

随后我们添加对 WM_CHAR 的处理（和chili有所区别的是，我们选择用 wstring ，宽字符版，因为是unicode，此时 c_str() 就是返回 const wchar_t* 类型的，用string返回const char* 会报错）：

case WM_CHAR:
	{
		static std::wstring title;
		title.push_back((char)wParam);
		SetWindowText(hWnd, title.c_str());
	}
	break;

鼠标左键按下的事件：

case WM_LBUTTONDOWN:
	{
		const POINTS pt = MAKEPOINTS(lParam);
		std::wstringstream oss;
		oss << "(" << pt.x << "," << pt.y << ")";
		SetWindowText(hWnd, oss.str().c_str());
	}
	break;

6：窗口框架

这一节把整个窗口（Win32 API）封装了一下。

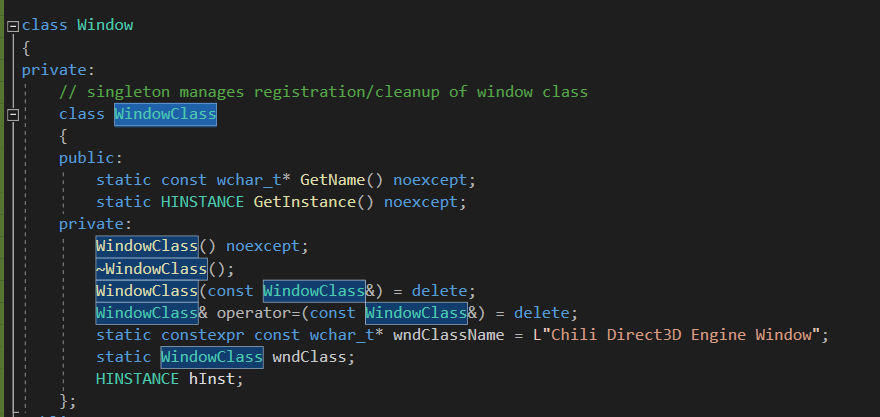

我们这里把窗口的注册析构都封装在一个单例类中，
在这里插入图片描述

构造函数比较关键：

// Window Stuff
Window::Window(int width, int height, const wchar_t* name) noexcept
{
	// calculate window size based on desired client region size
	RECT wr;
	wr.left = 100;
	wr.right = width + wr.left;
	wr.top = 100;
	wr.bottom = height + wr.top;
	AdjustWindowRect(&wr, WS_CAPTION | WS_MINIMIZEBOX | WS_SYSMENU, FALSE);
	// create window & get hWnd
	hWnd = CreateWindow(
		WindowClass::GetName(), name,
		WS_CAPTION | WS_MINIMIZEBOX | WS_SYSMENU,
		CW_USEDEFAULT, CW_USEDEFAULT, wr.right - wr.left, wr.bottom - wr.top,
		nullptr, nullptr, WindowClass::GetInstance(), this
	);
	// show window
	ShowWindow(hWnd, SW_SHOWDEFAULT);
}

注意 CreateWindow 最后传了一个返回 HINSTANCE 的 GetInstance 函数，和一个 this 指针。

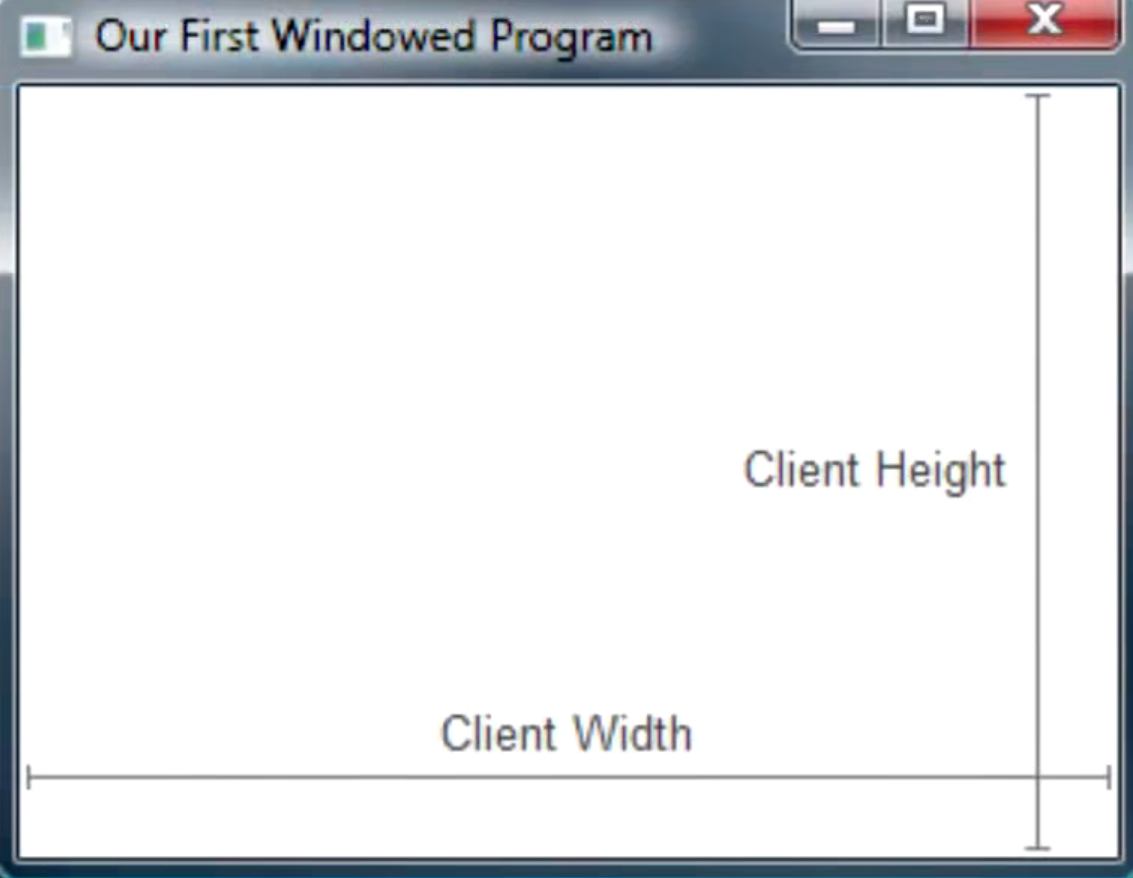

我们通常说要多大的窗口（比如 640 * 480），指的是整个 Client 区域，而不包括标题栏和边框：
在这里插入图片描述
所以上面代码的 AdjustWindowRect 就帮助调整窗口的大小。

而窗口消息处理我们是这样的：

LRESULT CALLBACK Window::HandleMsgSetup(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam) noexcept
{
	// use create parameter passed in from CreateWindow() to store window class pointer at WinAPI side
	if (msg == WM_NCCREATE)
	{
		// extract ptr to window class from creation data
		const CREATESTRUCTW* const pCreate = reinterpret_cast<CREATESTRUCTW*>(lParam);
		Window* const pWnd = static_cast<Window*>(pCreate->lpCreateParams);
		// set WinAPI-managed user data to store ptr to window class
		SetWindowLongPtr(hWnd, GWLP_USERDATA, reinterpret_cast<LONG_PTR>(pWnd));
		// set message proc to normal (non-setup) handler now that setup is finished
		SetWindowLongPtr(hWnd, GWLP_WNDPROC, reinterpret_cast<LONG_PTR>(&Window::HandleMsgThunk));
		// forward message to window class handler
		return pWnd->HandleMsg(hWnd, msg, wParam, lParam);
	}
	// if we get a message before the WM_NCCREATE message, handle with default handler
	return DefWindowProc(hWnd, msg, wParam, lParam);
}

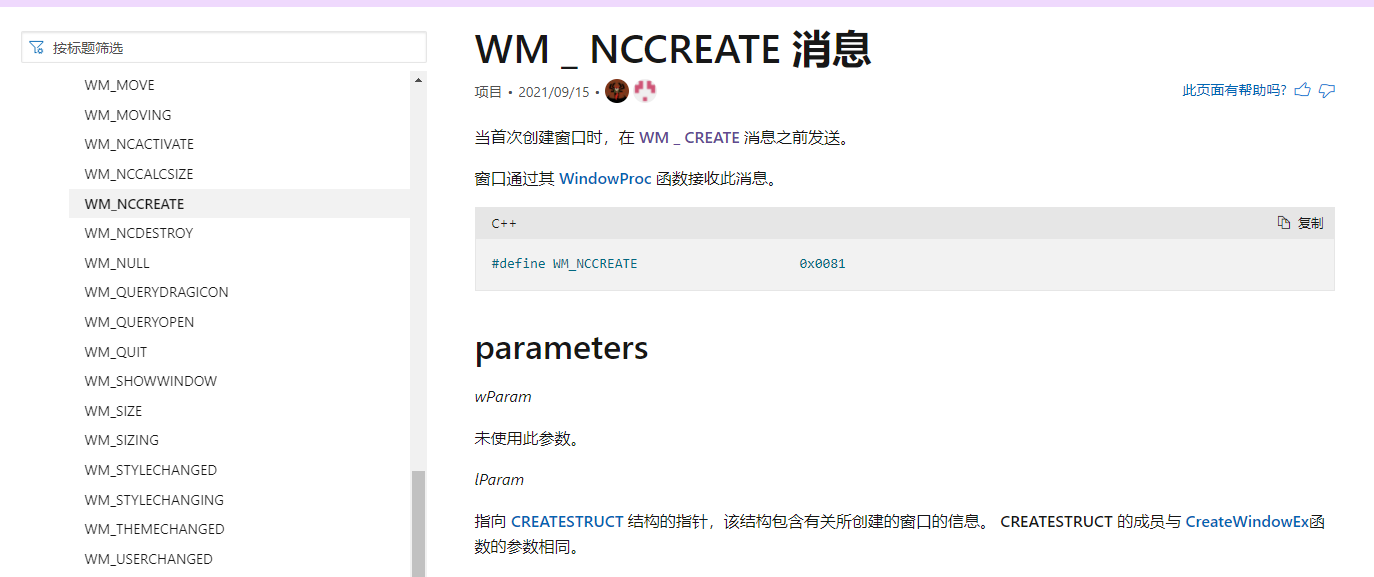

查看 MSDN 我们知道，WM_NCCREATE 在一个窗口创建之初就会发出。

参考：
https://docs.microsoft.com/zh-cn/windows/win32/winmsg/wm-nccreate

重点关注这个链接，可以看到，lParam 为指向 CREATESTRUCTA 结构的指针，而这个结构中的lpCreateParams就是在CreateWindow中我们传递的this指针：
在这里插入图片描述
因此上面代码我们这样转换了：

const CREATESTRUCTW* const pCreate = reinterpret_cast<CREATESTRUCTW*>(lParam);
Window* const pWnd = static_cast<Window*>(pCreate->lpCreateParams);

先转回这个结构，然后回到我们自定义的窗口指针。

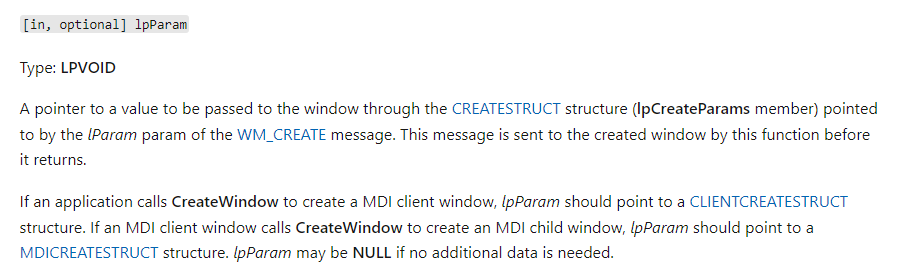

CreateWindow 和这里的 CREATESTRUCTA 之间的关系，我们可以参考下面的链接：
https://docs.microsoft.com/zh-cn/windows/win32/api/winuser/nf-winuser-createwindoww

从下图这里我们可以得知有这样的相关性：
在这里插入图片描述
在这里插入图片描述

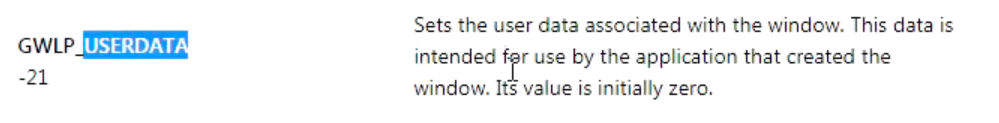

回到那段代码，其中的 SetWindowLongPtr 方法就允许在 WINAPI 端存储数据，与窗口相对。
在这里插入图片描述
所以这里我们是把窗口实例的指针存储在 WINAPI 端，这在窗口自己和创建它的类之间建立了链接。

// set WinAPI-managed user data to store ptr to window class
SetWindowLongPtr(hWnd, GWLP_USERDATA, reinterpret_cast<LONG_PTR>(pWnd));
// set message proc to normal (non-setup) handler now that setup is finished
SetWindowLongPtr(hWnd, GWLP_WNDPROC, reinterpret_cast<LONG_PTR>(&Window::HandleMsgThunk));

参考：https://docs.microsoft.com/en-us/windows/win32/api/winuser/nf-winuser-setwindowlongptra

这里 Chili 命名 Thunk 我猜就是一个转换的意思。

7：自定义图标 / 处理异常

ChiliException.h：

#pragma once
#include <exception>
#include <string>

class ChiliException : public std::exception
{
public:
	ChiliException(int line, const char* file) noexcept;
	const char* what() const noexcept override;
	virtual const char* GetType() const noexcept;
	int GetLine() const noexcept;
	const std::string& GetFile() const noexcept;
	std::string GetOriginString() const noexcept;
private:
	int line;
	std::string file;
protected:
	mutable std::string whatBuffer;
};

line、file：错误出现的行数和错误出现的文件，然后用 what 打印出来。然后 GetType 函数将给出异常类型的名称。

对于 what 函数：

const char* ChiliException::what() const noexcept
{
	std::ostringstream oss;
	oss << GetType() << std::endl
		<< GetOriginString();
	whatBuffer = oss.str();
	return whatBuffer.c_str();
}

我们不直接返回 oss.str().c_str() 是怕what函数结束它就被析构了，这不好；所以用了一个 whatBuffer 去接住。

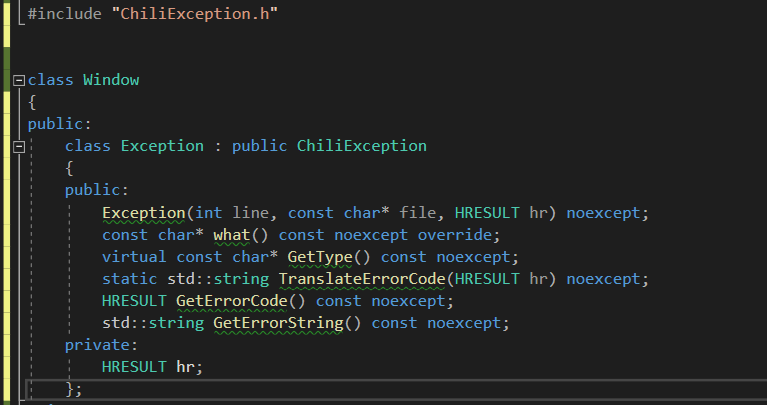

然后我们在 window 类中加一个异常类：
在这里插入图片描述
这里的 TranslateErrorCode 将把 HRESULT 类型的错误代码转换为字符串。

C++异常体系貌似只支持 char ，不支持Unicode？？

好吧，最后我妥协了：
在这里插入图片描述

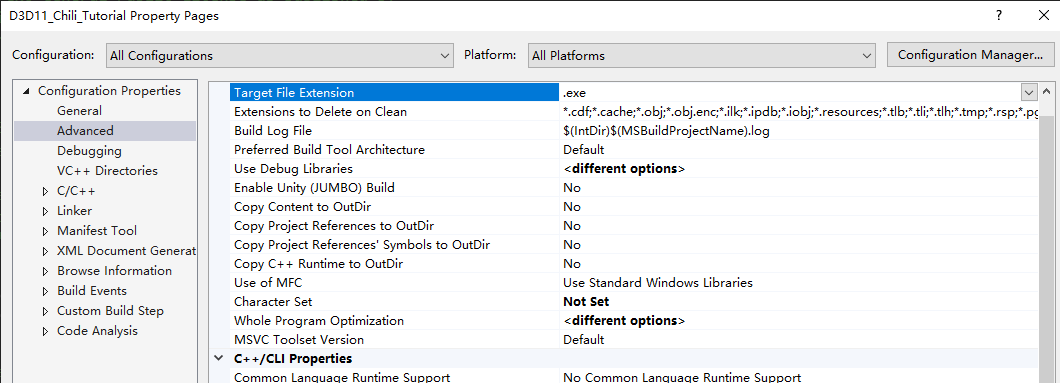

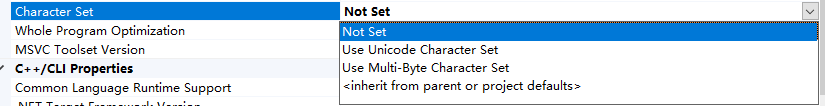

把这个字符集，从原来的 unicode 改成 not set 了：
在这里插入图片描述
最后代码和 Chili 一模一样了。

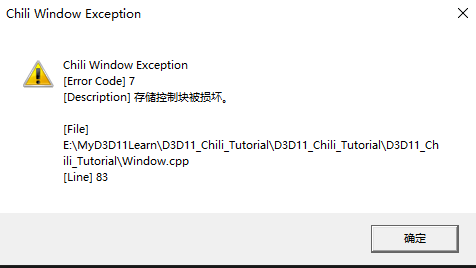

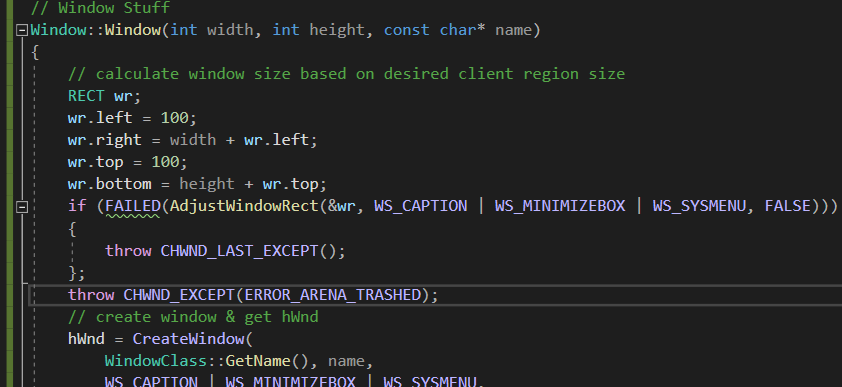

此时我强行抛一个异常就会像这样：
在这里插入图片描述
在这里插入图片描述

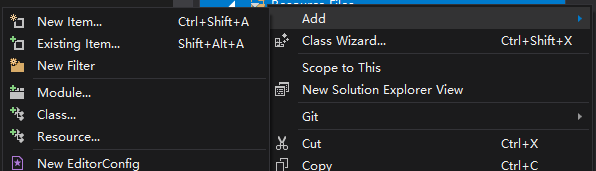

然后在这个 resource file 这里选择 add -> resource：
在这里插入图片描述
载入图标就好啦：
在这里插入图片描述

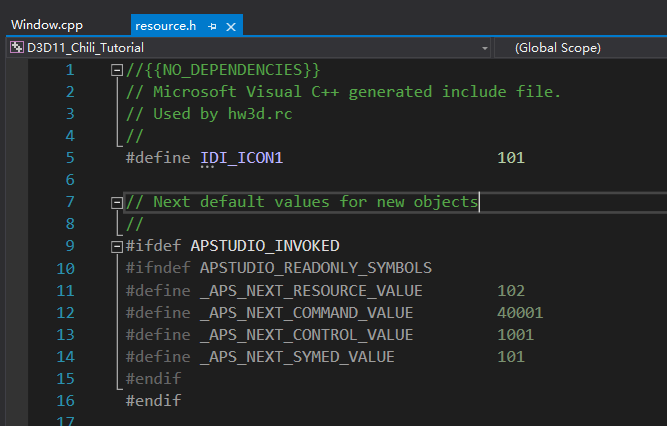

对于这个 ICON：
在这里插入图片描述

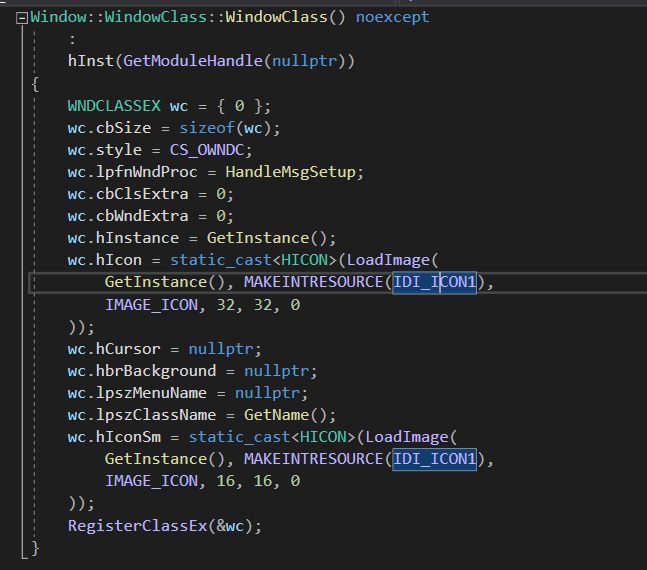

我们就可以这样用了（注意上面是 define IDI_ICON1，我们也可以换成别的名字用）：
在这里插入图片描述
然后就有这个 ICON 了：
在这里插入图片描述

8：键盘输入

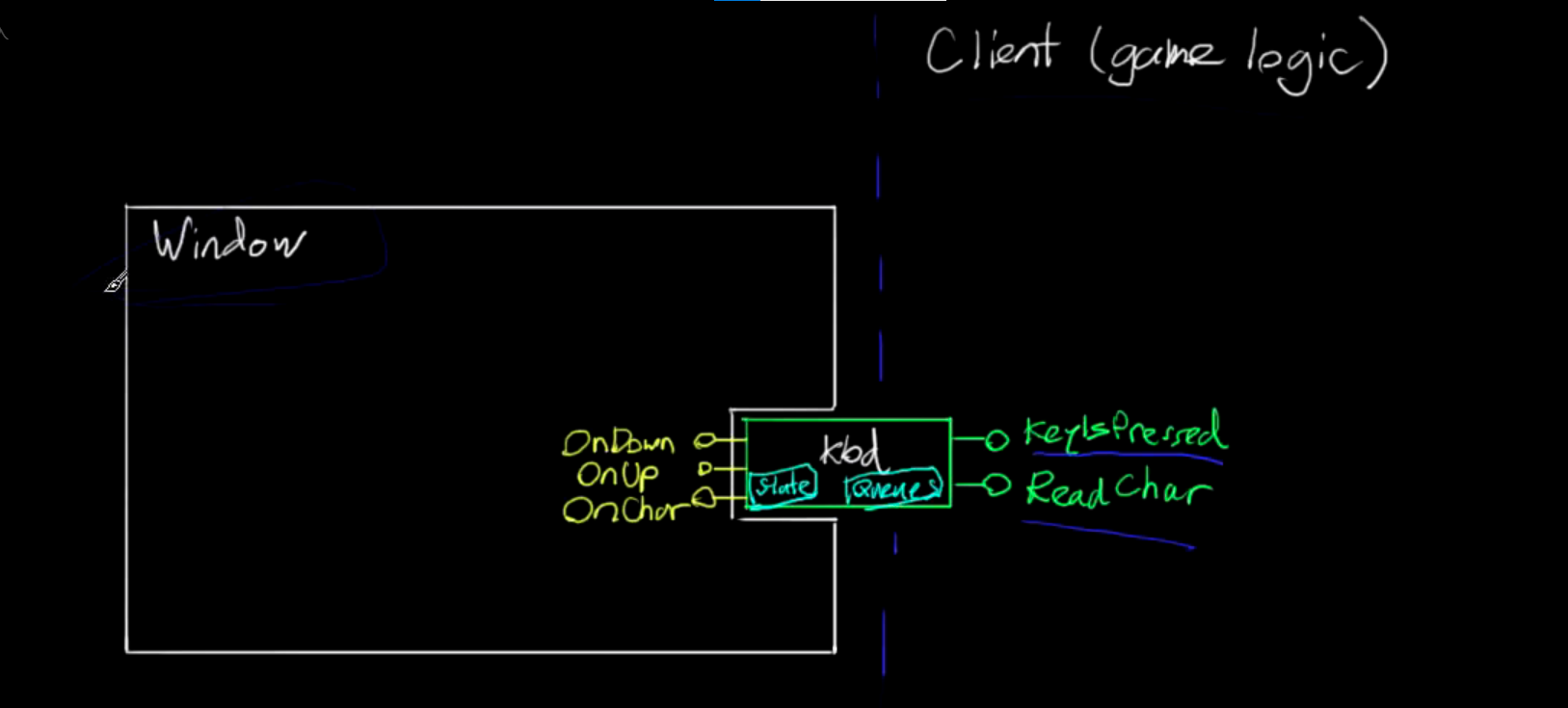

这里我们可以认为客户端就是游戏逻辑，服务端就是 window system：
在这里插入图片描述
我们希望游戏逻辑在把消息传入窗口程序前，可以获取键盘按键的信息。比如某个时间点上，有哪个按键被按下了。并且可以处理各种按键按下，释放事件。我们将其作为一个独立的键盘类和键盘对象，嵌入到我们的窗口程序中，而不是直接写进消息处理模块中，导致代码庞杂而难以阅读。将其模块化是一个很好的处理方式。

键盘对象要面对两边，一边是窗口程序的接口，另一边是客户端。

面对窗口的接口要处理窗口事件，并且更新键盘对象的状态。每个事件都要对应一个函数，比如键盘按下，键盘释放。客户端这边有个函数，当你按下按键时会传递一个参数，比如 VK_ENTER ，如果当前正在按 Enter 键，那么返回真。ReadChar，将从封装在键盘类的字符数组中读取字符。然后键盘类有两种主要数据，一种是当前键盘被按下的状态，然后是事件队列，包含键盘事件，比如键盘按下/释放和 WM_CHAR。

下面来看代码：

这里我们将键盘作为 window 的一个子系统，所以将window设置为它的友元类：
在这里插入图片描述

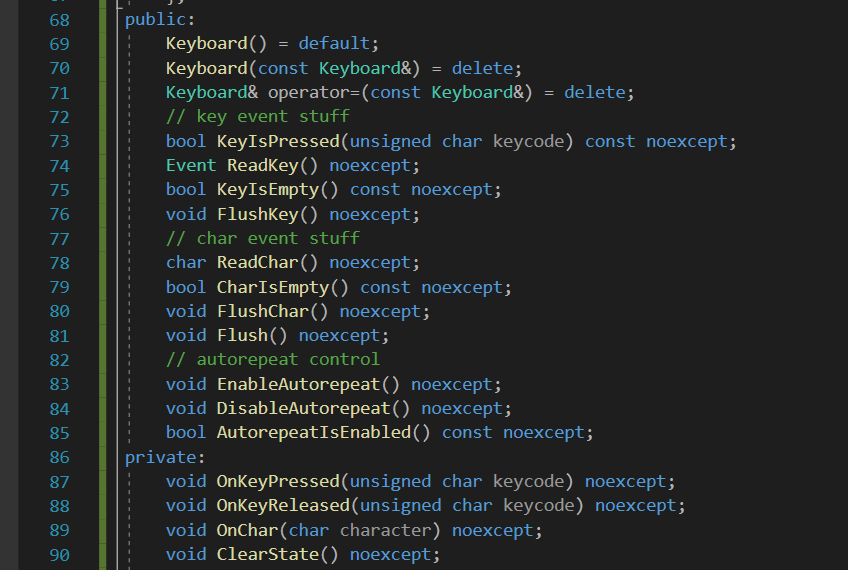

对于键盘类的方法，光看作用域就知道是面向客户端还是window了（public显然是暴露出去给客户端用的，private由于window是友元类，所以是内部以及window用的）：
在这里插入图片描述

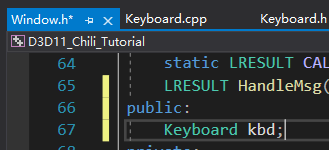

写好键盘类后，我们加入window类中：
在这里插入图片描述

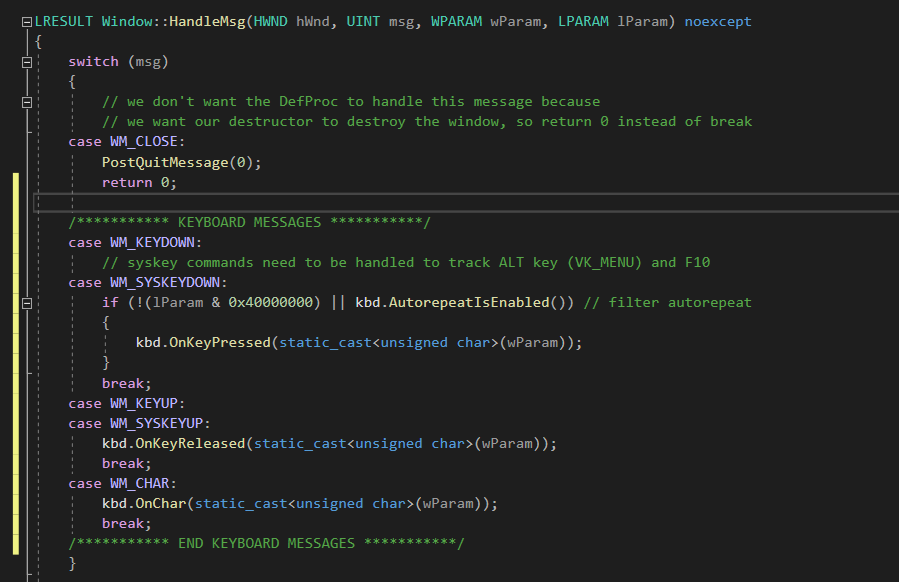

然后我们就可以加入键盘的处理了：
在这里插入图片描述

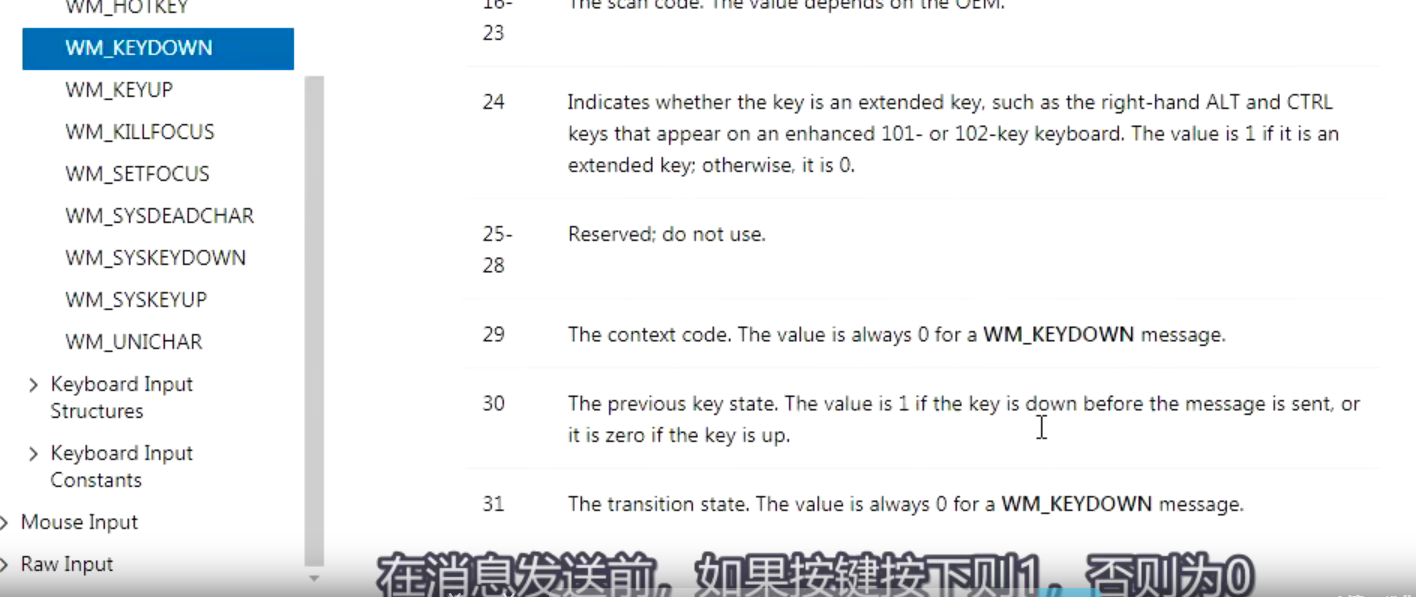

对于连续按键，比如人物一直按着D跑动，查看 MSDN ：
在这里插入图片描述
于是我们这样：

/*********** KEYBOARD MESSAGES ***********/
case WM_KEYDOWN:
	// syskey commands need to be handled to track ALT key (VK_MENU) and F10
case WM_SYSKEYDOWN:
	if (!(lParam & 0x40000000) || kbd.AutorepeatIsEnabled()) // filter autorepeat
	{
		kbd.OnKeyPressed(static_cast<unsigned char>(wParam));
	}
	break;

通过检测它的第30位（注意上图30bit位置的英文释义）。

注意这里我们即处理了 WM_KEYDOWN 又处理了 WM_SYSKEYDOWN ，是因为像 ALT 这样的按键就属于系统按键，因此要加上 WM_SYSKEYDOWN 。

此时测试就一切正常了：

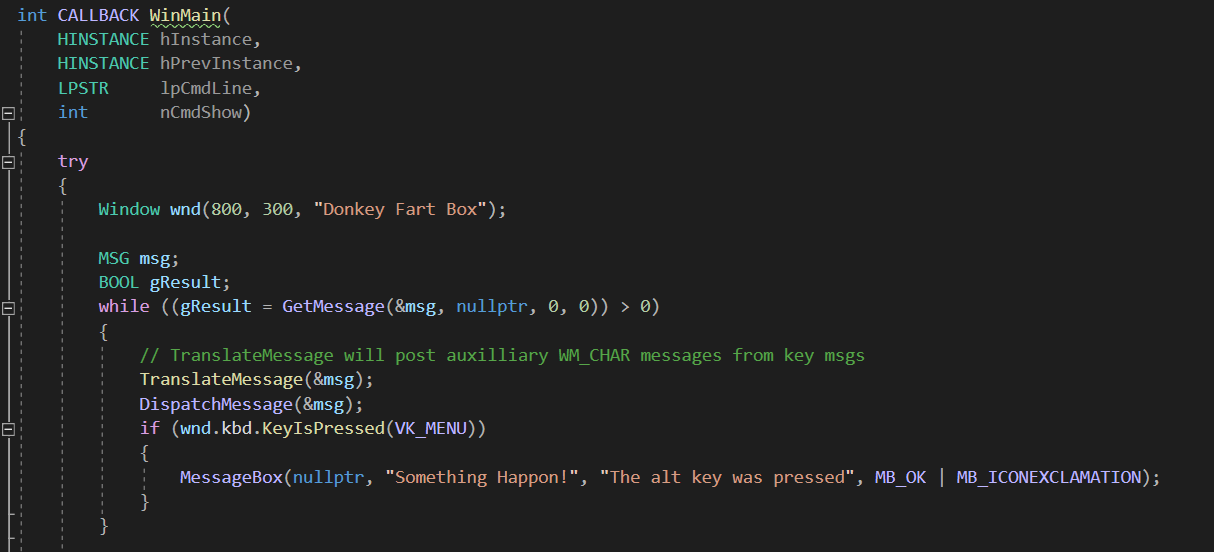

代码：

if (wnd.kbd.KeyIsPressed(VK_MENU))
{
	MessageBox(nullptr, "Something Happon!", "The alt key was pressed", MB_OK | MB_ICONEXCLAMATION);
}

在这里插入图片描述

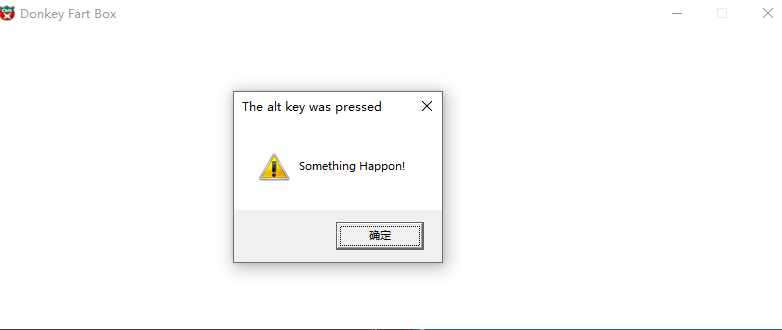

效果：
在这里插入图片描述

9：鼠标输入

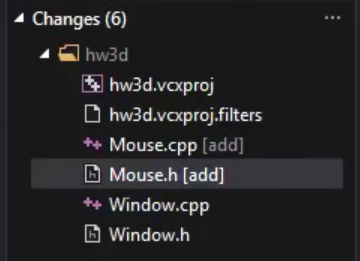

这一节添加一个鼠标类，本质和键盘类差不多：
在这里插入图片描述

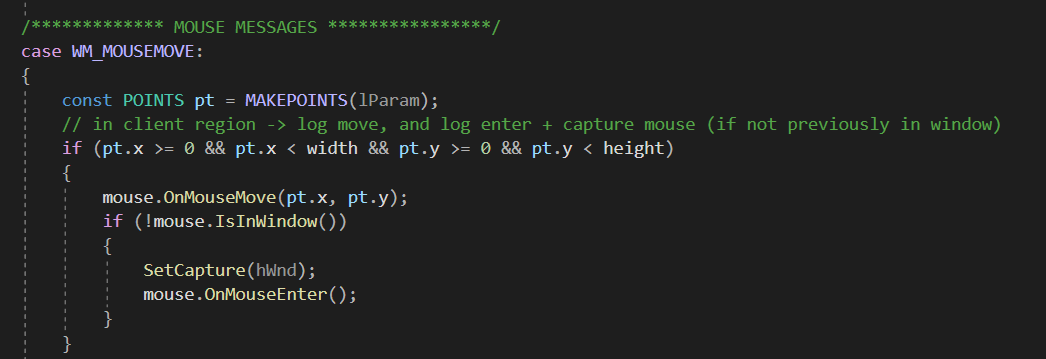

然后同样在window类中加入一个Mouse成员，并且处理鼠标事件：

public:
	Keyboard kbd;
	Mouse mouse;

在这里插入图片描述
为了便于测试，我们给 Window 类加入一个 SetTitle 方法：

void Window::SetTitle(const std::string& title)
{
	if (SetWindowText(hWnd, title.c_str()) == 0)
	{
		throw CHWND_LAST_EXCEPT();
	}
}

这里我们修复了一个 bug ：

旧版本：

if (FAILED(AdjustWindowRect(&wr, WS_CAPTION | WS_MINIMIZEBOX | WS_SYSMENU, FALSE)))
{
	throw CHWND_LAST_EXCEPT();
}

新版本：

if (AdjustWindowRect(&wr, WS_CAPTION | WS_MINIMIZEBOX | WS_SYSMENU, FALSE) == 0)
{
	throw CHWND_LAST_EXCEPT();
}

我们不使用 FAILED 宏，它是用于检查 HRESULT 的，但并不是所有的窗口函数都返回 HRESULT ，有些仅仅是返回整数。

这里我们不使用 FAILED 宏，而是直接判断 AdjustWindowRect 是不是等于0。

接着我们测试一下鼠标类是否成功：

winmain.cpp中加入这些代码：

#include <sstream>

...

// test code
while (!wnd.mouse.IsEmpty())
{
	const auto e = wnd.mouse.Read();
	switch (e.GetType())
	{
	case Mouse::Event::Type::Leave:
		wnd.SetTitle("Gone!");
		break;
	case Mouse::Event::Type::Move:
	{
		std::ostringstream oss;
		oss << "Mouse moved to (" << e.GetPosX() << "," << e.GetPosY() << ")";
		wnd.SetTitle(oss.str());
	}
	break;
	}
}

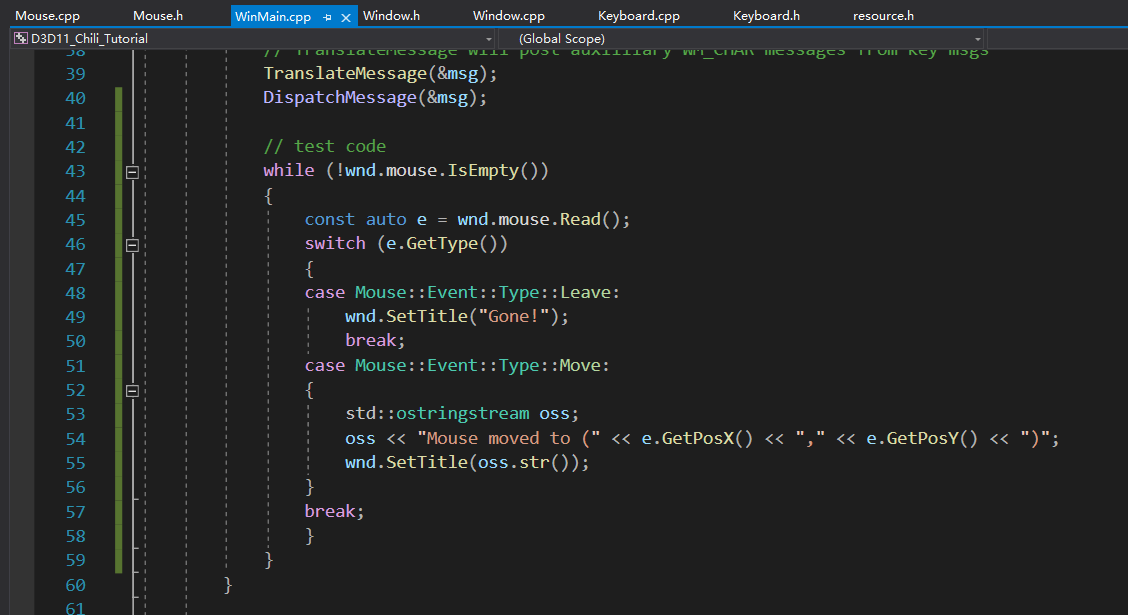

加入的位置如下图所示：
在这里插入图片描述

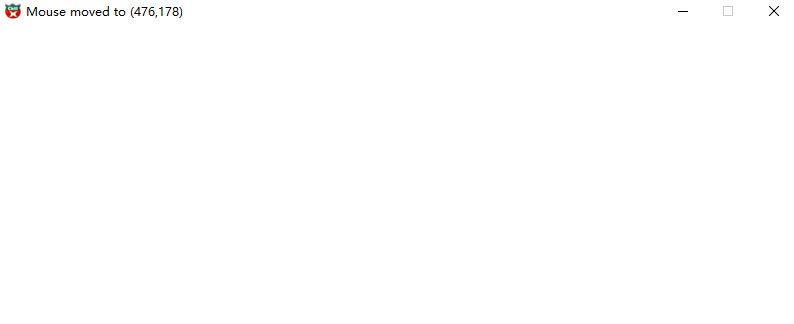

可以看到很成功：
在这里插入图片描述
对于Mouse类中的 Leave 和 Enter：
在这里插入图片描述
这在鼠标拖拽的时候很有用，比如这个游戏：
在这里插入图片描述
鼠标选中卡牌并且向外拖的时候，即使鼠标一直向外移动，但是它仍然要响应鼠标事件（比如此时我还可以上下移动）。

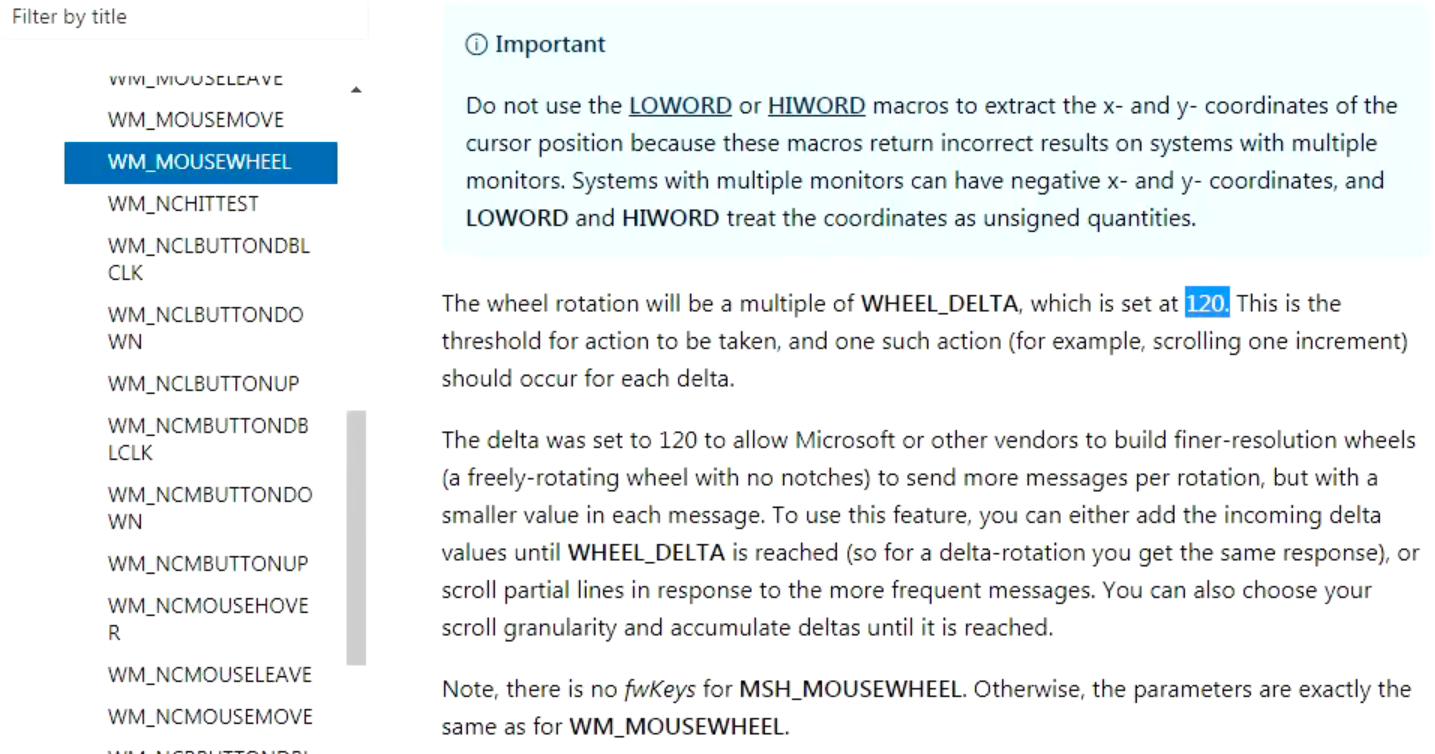

对于鼠标类中的这个成员int wheelDeltaCarry = 0;，查看MSDN文档：
在这里插入图片描述
我们知道要记录下滚轮的总的滚动值（因为有的精度高的滚轮可能要滚两下才能触发某些下限阈值，见文档，比如有的阈值是120，精度高的鼠标滚一下可能是60 [?] ）

10：应用层

这一节将学习创建应用层逻辑。

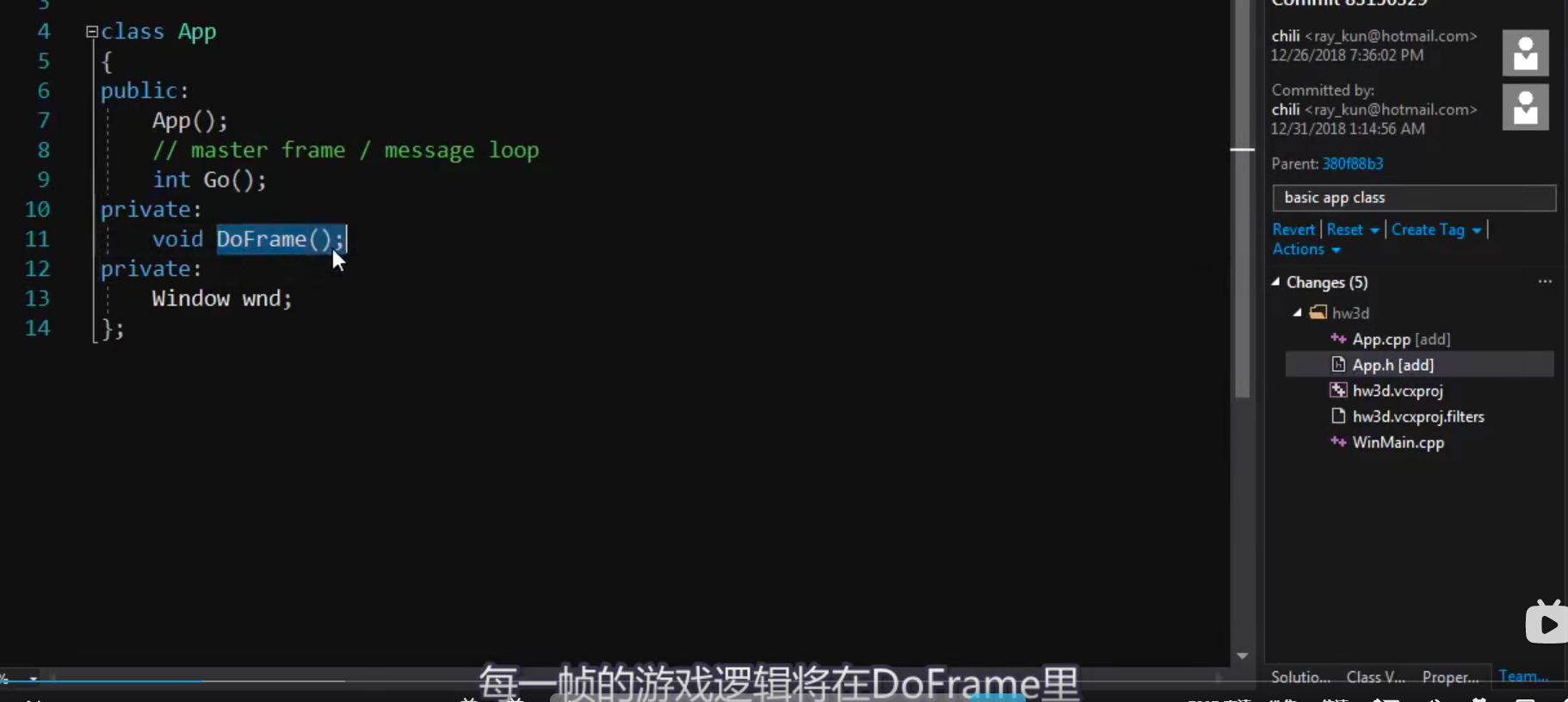

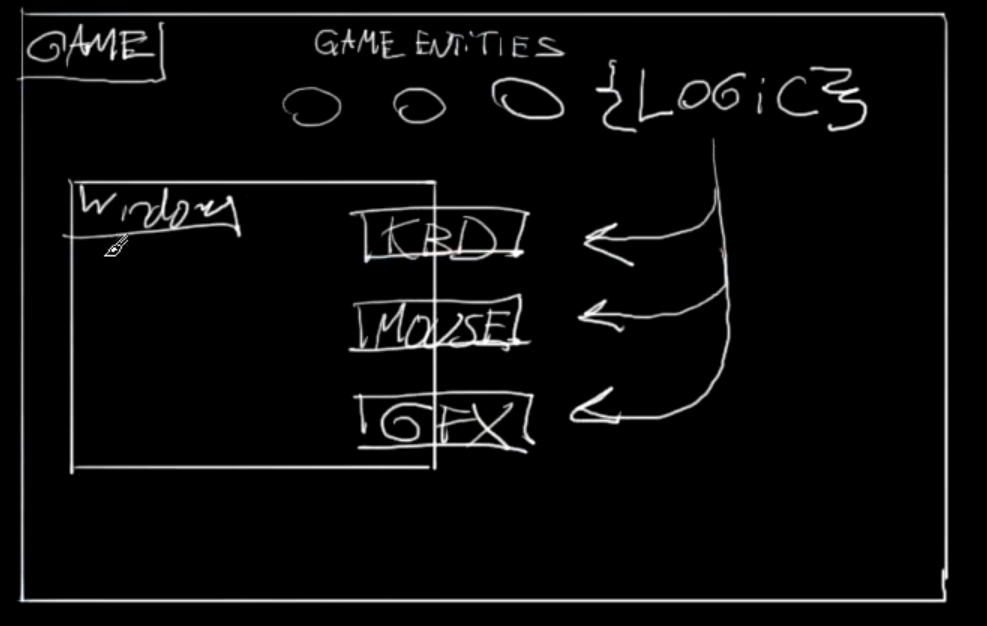

一个游戏窗口的基本框架：
在这里插入图片描述
它将会有多个窗口，游戏逻辑也与一些接口，比如鼠标、键盘相关，当然也与游戏内的实体相关。
在这里插入图片描述
在这里插入图片描述

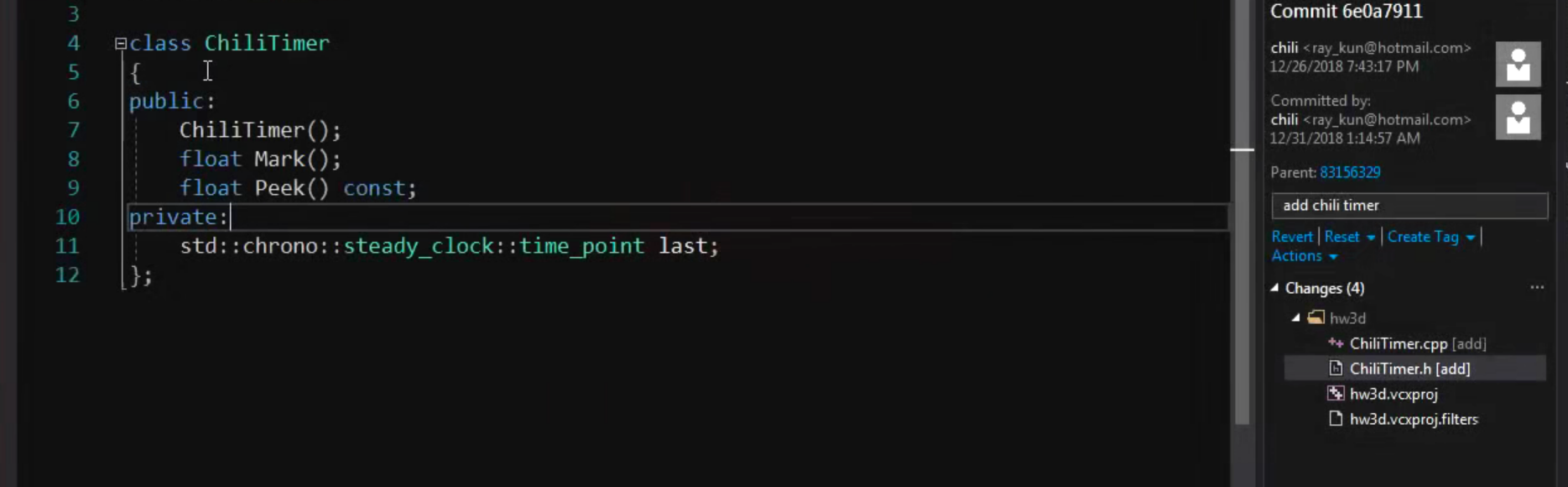

同时新加一个计时器：
在这里插入图片描述
Mark的返回值为从上次调用Mark起到现在所经历的时间。Peek 也是同样的作用，但是不会重设Mark计时器。

然后在 App.h 中就添加这个计时器，在cpp中使用。

这里在App.cpp中的Go函数循环中还有一个问题，就是只有当我们接收到消息的时候，我们才会去做一些事情，但是我们的游戏逻辑循环肯定是要一直循环的啊！（之前就讲过，比如子弹位置要更新之类的）

所以这里不能用 GetMessage ，而要用 PeekMessage：

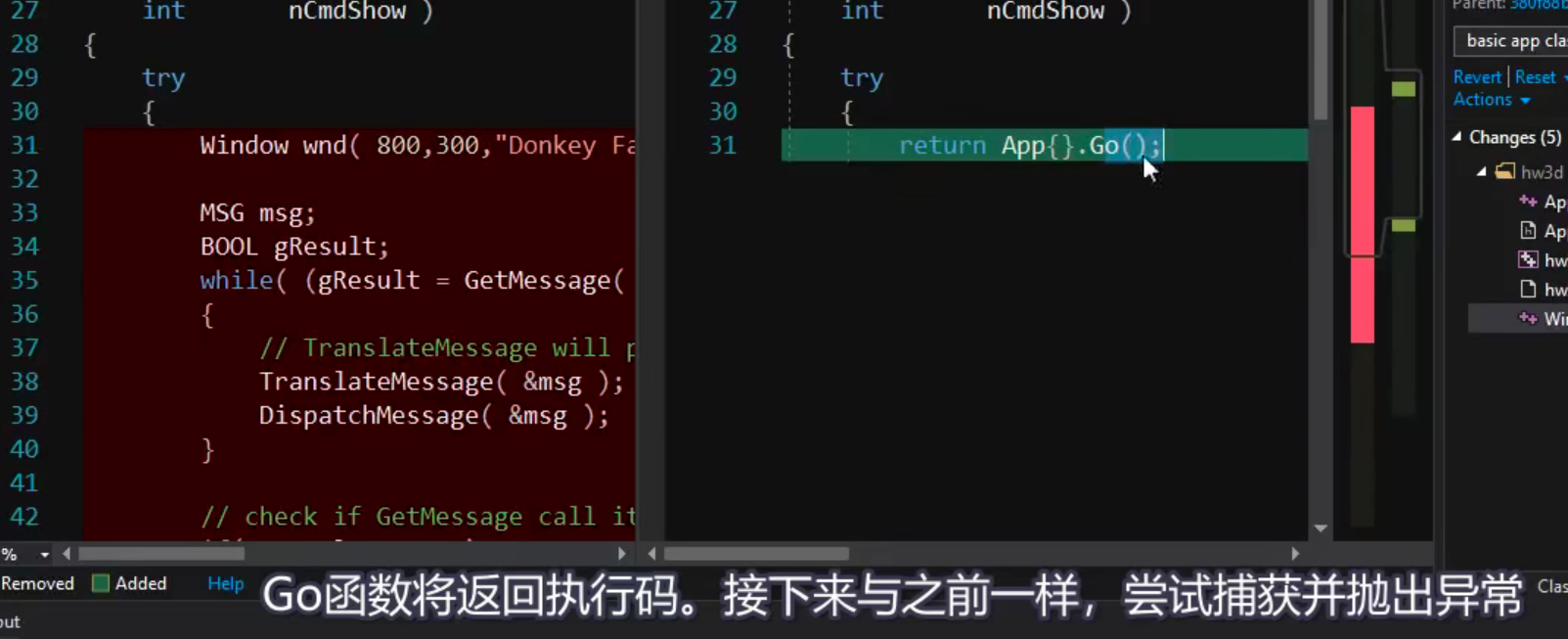

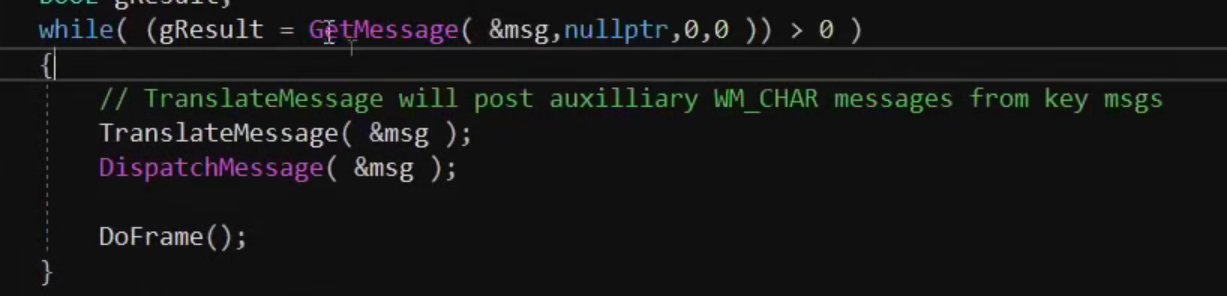

旧代码：
在这里插入图片描述
新代码：

窗口类中添加：
在这里插入图片描述
static 是因为要处理所有的窗口。于是这里返回的是一个 int 或者是一个空的 optianal ，这对于调用ProcessMessages 的地方很好。所以在 ProcessMessages 和之前的消息处理函数基本一样。

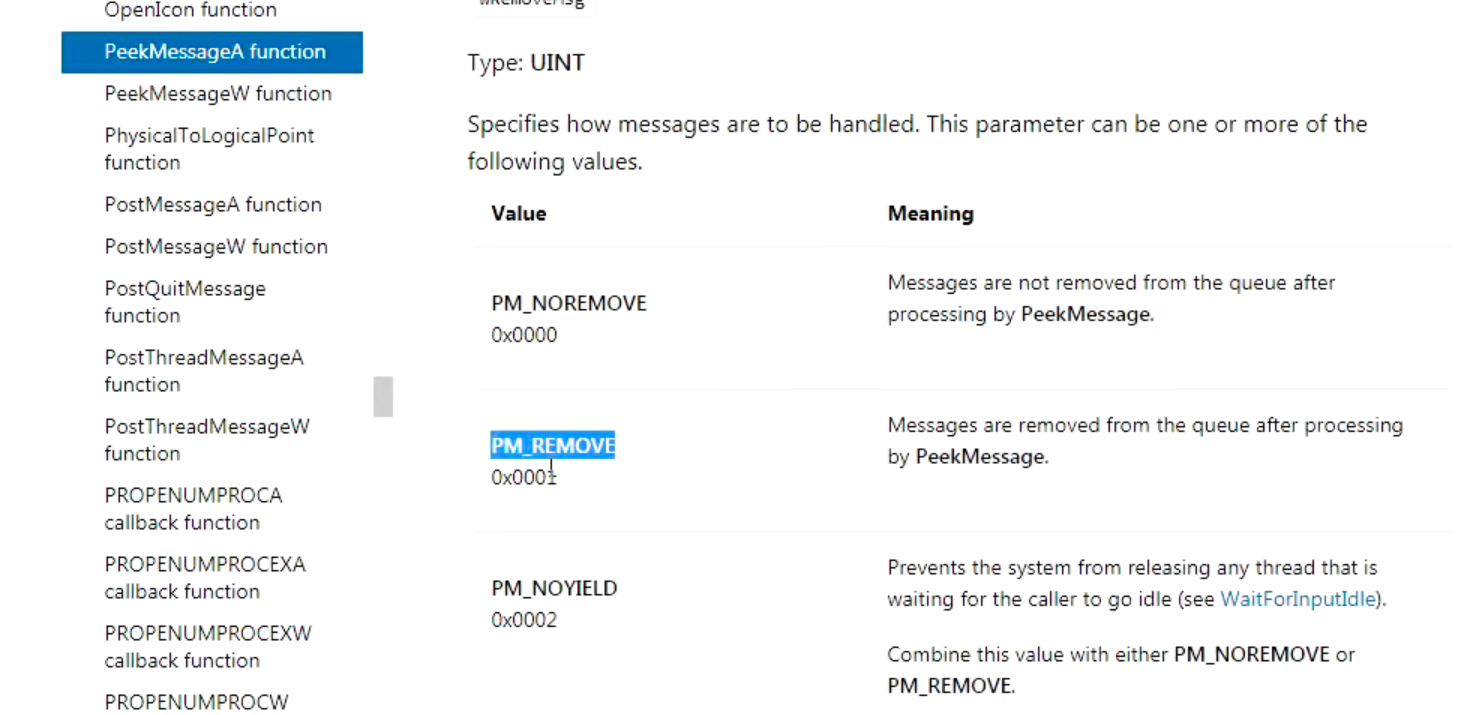

PeekMessage 的功能就是从消息队列中复制一个消息出来，看看这个消息是什么，但不会把这个消息从消息队列中删掉（查阅文档，其实貌似是指定了 PM_NOREMOVE 才这样）。如果没有消息的话，它会立即返回。
在这里插入图片描述

std::optional<int> Window::ProcessMessages()
{
	MSG msg;
	// while queue has messages, remove and dispatch them (but do not block on empty queue)
	while (PeekMessage(&msg, nullptr, 0, 0, PM_REMOVE))
	{
		// check for quit because peekmessage does not signal this via return val
		if (msg.message == WM_QUIT)
		{
			// return optional wrapping int (arg to PostQuitMessage is in wparam) signals quit
			return (int)msg.wParam;
		}

		// TranslateMessage will post auxilliary WM_CHAR messages from key msgs
		TranslateMessage(&msg);
		DispatchMessage(&msg);
	}

	// return empty optional when not quitting app
	return {};
}

所有的 GetMessage 的返回值将直接告诉你它是不是 QUIT 消息，而 PeekMessage 不会，所以我们要手动检查。

App.cpp中就简单多了：

int App::Go()
{
	while (true)
	{
		// process all messages pending, but to not block for new messages
		if (const auto ecode = Window::ProcessMessages())
		{
			// if return optional has value, means we're quitting so return exit code
			return *ecode;
		}
		DoFrame();
	}
}

ecode 类型是 optional，optional 会重载 BOOL 类型，如果 optional 不为空将返回值真。在我们这里，那这就是 WM_QUIT 消息，那我们返回 ecode 退出；否则调用 DoFrame，执行游戏逻辑。

评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
