Q：本期我们设计实现计数值可变的计数器----5位模20计数器。
A：5位模k计数器概念：计数器位数为5，该计数器计数值范围为0到31。计数值可变的计数器，可以在计数值还没达到31时，计数器能停止计数，重新定义计数范围为0到k-1，当计数值达到k-1时，下一个计数值为0，然后重新开始计数从0到k-1。在时钟周期中包含一个名为rollover的计数器输出，当计数值达到k-1时，rollover输出为1。5位模20计数器即计数器计数值范围为0到19。

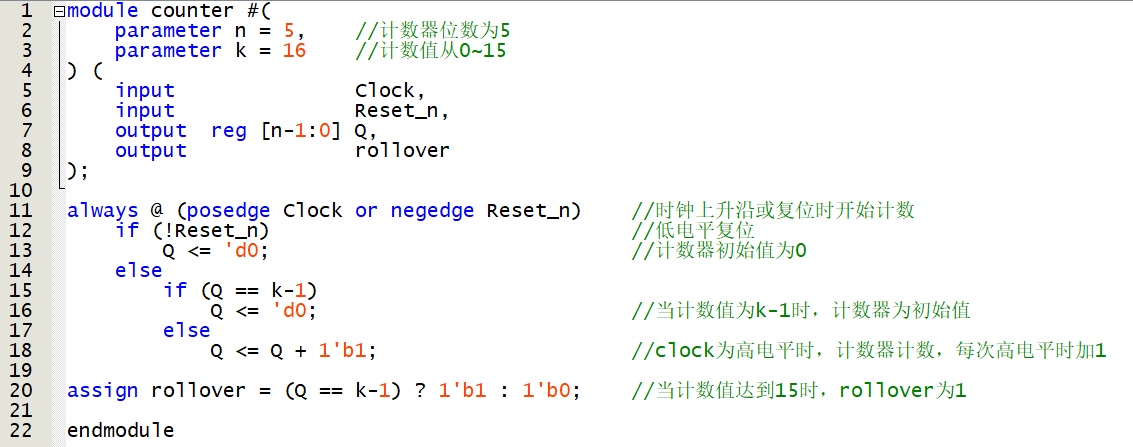

计数器Verilog代码：

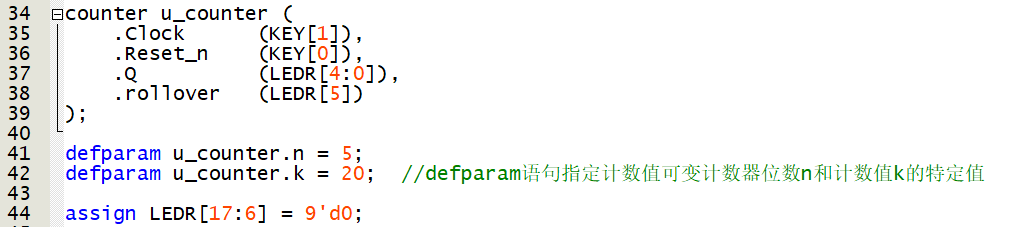

使用DE2-115开发板的KEY[0]做为复位信号，KEY[1]作为时钟信号，LEDR[4:0]显示计数值，LEDR[5]显示rollover输出。例化计数器时可以使用defparam语句指定参数n和k的值为5和20，实现5位模20计数器。

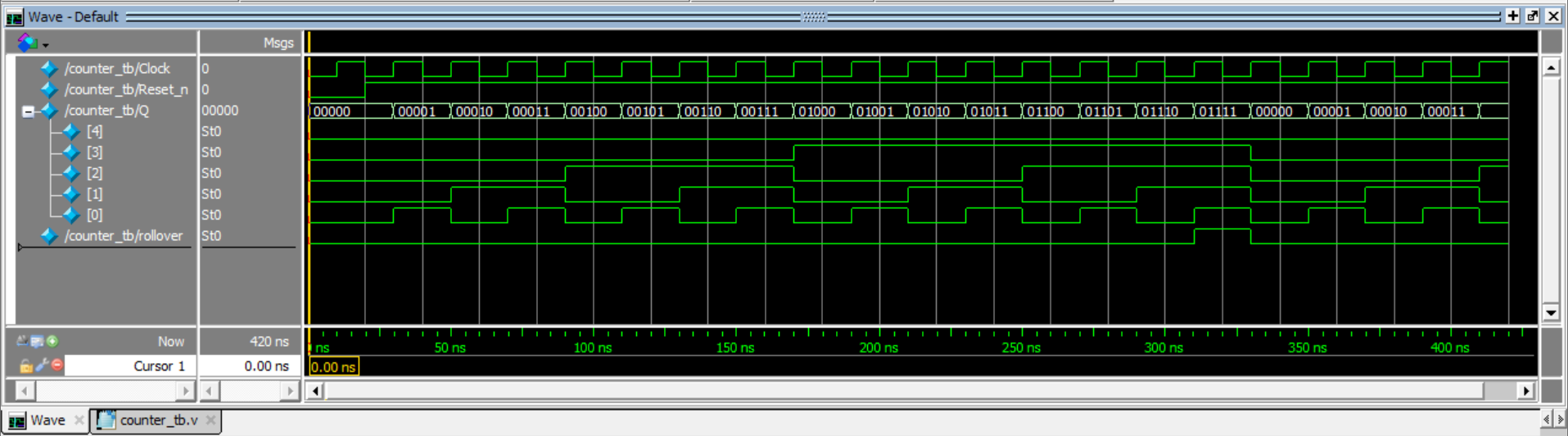

ModelSim仿真结果：
